ELEMENTOS DEL MAPA GEOLÓGICO
DIRECCIÓN, BUZAMIENTO Y ESPESOR
(Prácticas 1 y 2)

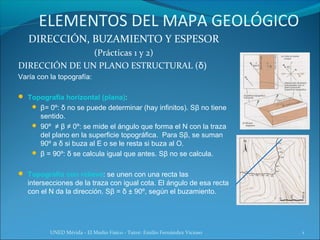

DIRECCIÓN DE UN PLANO ESTRUCTURAL (δ)
Varía con la topografía:

 Topografía horizontal (plana):
 β= 0º: δ no se puede determinar (hay infinitos). Sβ no tiene
sentido.
 90º ≠ β ≠ 0º: se mide el ángulo que forma el N con la traza
del plano en la superficie topográfica. Para Sβ, se suman
90º a δ si buza al E o se le resta si buza al O.
 β = 90º: δ se calcula igual que antes. Sβ no se calcula.

 Topografía con relieve: se unen con una recta las
intersecciones de la traza con igual cota. El ángulo de esa recta
con el N da la dirección. Sβ = δ ± 90º, según el buzamiento.

UNED Mérida - El Medio Físico - Tutor: Emilio Fernández Vicioso 1

(Prácticas 1 y 2)

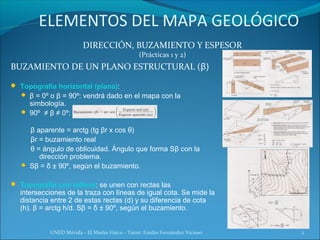

BUZAMIENTO DE UN PLANO ESTRUCTURAL (β)

 β = 0º o β = 90º: vendrá dado en el mapa con la
simbología.
 90º ≠ β ≠ 0º:

β aparente = arctg (tg βr x cos θ)
βr = buzamiento real
θ = ángulo de oblicuidad. Ángulo que forma Sβ con la
dirección problema.
 Sβ = δ ± 90º, según el buzamiento.

 Topografía con relieve: se unen con rectas las
intersecciones de la traza con líneas de igual cota. Se mide la
distancia entre 2 de estas rectas (d) y su diferencia de cota
(h). β = arctg h/d. Sβ = δ ± 90º, según el buzamiento.


(Prácticas 1 y 2)
BUZAMIENTO DE UN PLANO ESTRUCTURAL
(β)

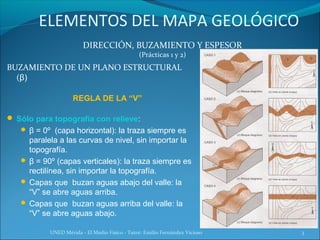

REGLA DE LA “V”

 Sólo para topografía con relieve:
 β = 0º (capa horizontal): la traza siempre es
paralela a las curvas de nivel, sin importar la
topografía.
 β = 90º (capas verticales): la traza siempre es
rectilínea, sin importar la topografía.
 Capas que buzan aguas abajo del valle: la
“V” se abre aguas arriba.
 Capas que buzan aguas arriba del valle: la
“V” se abre aguas abajo.


(Prácticas 1 y 2)

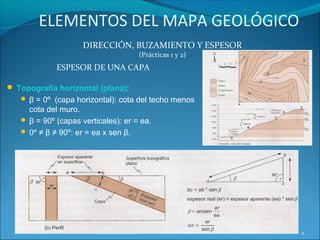

ESPESOR DE UNA CAPA

 β = 0º (capa horizontal): cota del techo menos
cota del muro.
 β = 90º (capas verticales): er = ea.
 0º ≠ β ≠ 90º: er = ea x sen β.

UNED Mérida - El Medio Físico - Tutor: Emilio
Fernández Vicioso 4

(Prácticas 1 y 2)
ESPESOR DE UNA CAPA

 Topografía con relieve:
 β = 0º (capa horizontal): cota del techo
menos cota del muro.
 β = 90º (capas verticales): er = ea.
 0º ≠ β ≠ 90º:
 Se construye una escala de altitud con el eje
de ordenadas (X) perpendicular a la dirección
de los contornos estructurales (líneas que
unen la intersección de la traza con cotas
iguales).
 Se unen las intersecciones de los contornos
estructurales con las líneas horizontales de
igual cota, tanto para el techo como para el
muro. La distancia (a escala) entre ambas
líneas es el espesor real.

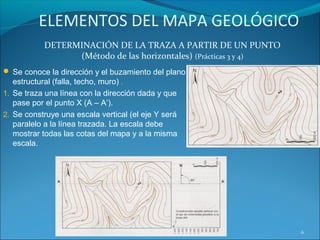

DETERMINACIÓN DE LA TRAZA A PARTIR DE UN PUNTO
(Método de las horizontales) (Prácticas 3 y 4)
 Se conoce la dirección y el buzamiento del plano
estructural (falla, techo, muro) .
1. Se traza una línea con la dirección dada y que
pase por el punto X (A – A’).
2. Se construye una escala vertical (el eje Y será
paralelo a la línea trazada. La escala debe
mostrar todas las cotas del mapa y a la misma
escala.

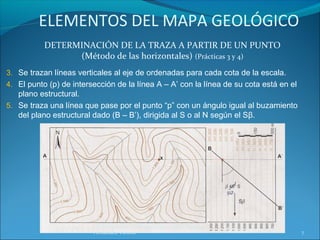

3. Se trazan líneas verticales al eje de ordenadas para cada cota de la escala.
4. El punto (p) de intersección de la línea A – A’ con la línea de su cota está en el
plano estructural.
5. Se traza una línea que pase por el punto “p” con un ángulo igual al buzamiento
del plano estructural dado (B – B’), dirigida al S o al N según el Sβ.

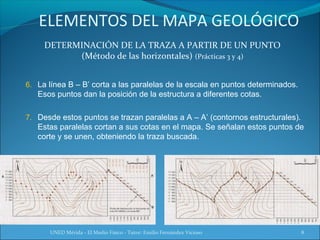

6. La línea B – B’ corta a las paralelas de la escala en puntos determinados.
Esos puntos dan la posición de la estructura a diferentes cotas.

7. Desde estos puntos se trazan paralelas a A – A’ (contornos estructurales).
Estas paralelas cortan a sus cotas en el mapa. Se señalan estos puntos de
corte y se unen, obteniendo la traza buscada.

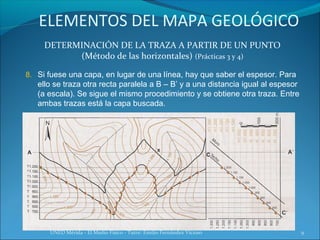

8. Si fuese una capa, en lugar de una línea, hay que saber el espesor. Para
ello se traza otra recta paralela a B – B’ y a una distancia igual al espesor
(a escala). Se sigue el mismo procedimiento y se obtiene otra traza. Entre
ambas trazas está la capa buscada.

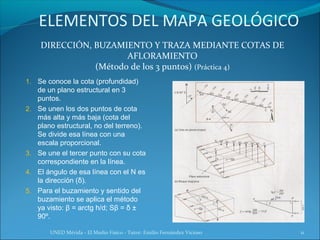

DIRECCIÓN, BUZAMIENTO Y TRAZA MEDIANTE COTAS DE
AFLORAMIENTO
(Método de los 3 puntos) (Práctica 4)
1. Se conoce la cota (profundidad)
de un plano estructural en 3
puntos.
2. Se unen los dos puntos de cota
más alta y más baja (cota del
plano estructural, no del terreno).
Se divide esa línea con una
escala proporcional.
3. Se une el tercer punto con su cota
correspondiente en la línea.
4. El ángulo de esa línea con el N es
la dirección (δ).
5. Para el buzamiento y sentido del
buzamiento se aplica el método
ya visto: β = arctg h/d; Sβ = δ ±
90º.

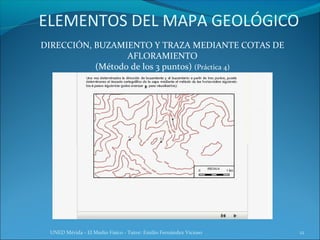

DIRECCIÓN, BUZAMIENTO Y TRAZA MEDIANTE COTAS DE
AFLORAMIENTO
(Método de los 3 puntos) (Práctica 4)

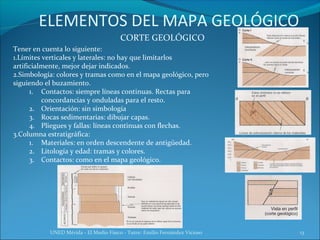

CORTE GEOLÓGICO
Tener en cuenta lo siguiente:
1.Límites verticales y laterales: no hay que limitarlos
artificialmente, mejor dejar indicados.
2.Simbología: colores y tramas como en el mapa geológico, pero
siguiendo el buzamiento.
1. Contactos: siempre líneas continuas. Rectas para
concordancias y onduladas para el resto.
2. Orientación: sin simbología
3. Rocas sedimentarias: dibujar capas.
4. Pliegues y fallas: líneas continuas con flechas.
3.Columna estratigráfica:
1. Materiales: en orden descendente de antigüedad.
2. Litología y edad: tramas y colores.
3. Contactos: como en el mapa geológico.
