ENCOFRADOS ARQ. GUILLERMO MIRANDA PROPIEDAD DE EFCO USO RESTRINGIDO Ing Sergio Sagardoy Tel 15-511-0801 [email_address] Av Pellegrini 379 Entrepiso Tel (0341) 423-7320

SISTEMAS PARA LA CONSTRUCCION EN HORMIGON ENTREGANDO EL MEJOR VALOR Y LOS COSTOS MAS BAJOS DE HORMIGON LLENADO EN OBRA

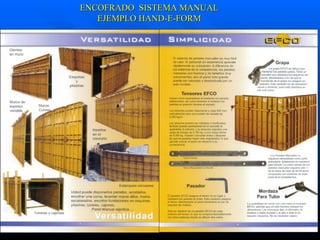

ENCOFRADO SISTEMA MANUAL EJEMPLO HAND-E-FORM

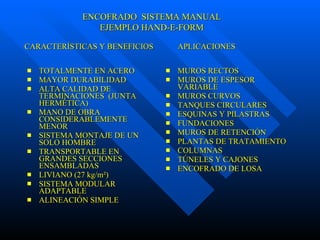

TOTALMENTE EN ACERO MAYOR DURABILIDAD ALTA CALIDAD DE TERMINACIONES (JUNTA HERMÉTICA) MANO DE OBRA CONSIDERABLEMENTE MENOR SISTEMA MONTAJE DE UN SOLO HOMBRE TRANSPORTABLE EN GRANDES SECCIONES ENSAMBLADAS LIVIANO (27 kg/m²) SISTEMA MODULAR ADAPTABLE ALINEACIÓN SIMPLE MUROS RECTOS MUROS DE ESPESOR VARIABLE MUROS CURVOS TANQUES CIRCULARES ESQUINAS Y PILASTRAS FUNDACIONES MUROS DE RETENCIÓN PLANTAS DE TRATAMIENTO COLUMNAS TÚNELES Y CAJONES ENCOFRADO DE LOSA ENCOFRADO SISTEMA MANUAL EJEMPLO HAND-E-FORM CARACTERÍSTICAS Y BENEFICIOS APLICACIONES

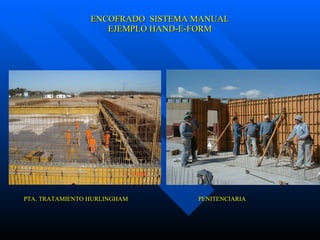

ENCOFRADO SISTEMA MANUAL EJEMPLO HAND-E-FORM PTA. TRATAMIENTO HURLINGHAM PENITENCIARIA

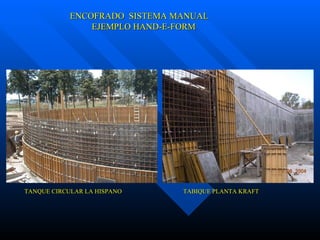

ENCOFRADO SISTEMA MANUAL EJEMPLO HAND-E-FORM TANQUE CIRCULAR LA HISPANO TABIQUE PLANTA KRAFT

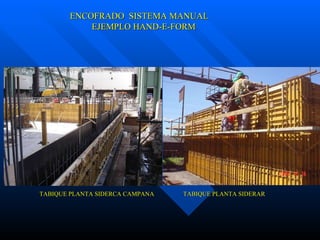

ENCOFRADO SISTEMA MANUAL EJEMPLO HAND-E-FORM TABIQUE PLANTA SIDERAR TABIQUE PLANTA SIDERCA CAMPANA

ENCOFRADO SISTEMA MANUAL EJEMPLO HAND-E-FORM TABIQUE PLANTA SIDERAR TABIQUE PLANTA SIDERAR

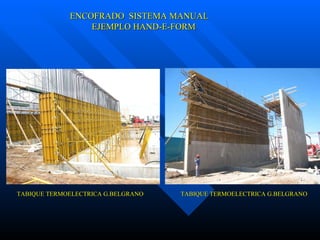

ENCOFRADO SISTEMA MANUAL EJEMPLO HAND-E-FORM TABIQUE TERMOELECTRICA G.BELGRANO TABIQUE TERMOELECTRICA G.BELGRANO

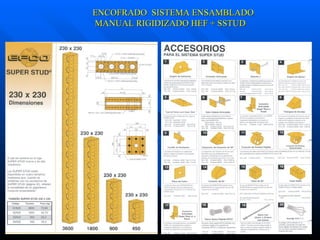

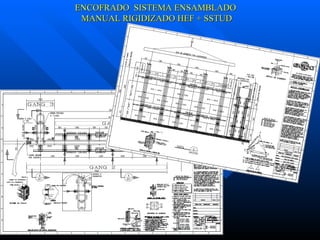

ENCOFRADO SISTEMA ENSAMBLADO MANUAL RIGIDIZADO HEF + SSTUD

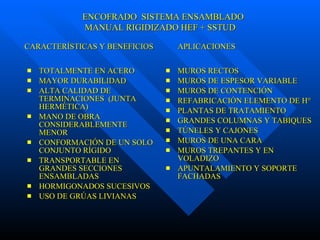

TOTALMENTE EN ACERO MAYOR DURABILIDAD ALTA CALIDAD DE TERMINACIONES (JUNTA HERMÉTICA) MANO DE OBRA CONSIDERABLEMENTE MENOR CONFORMACIÓN DE UN SOLO CONJUNTO RÍGIDO TRANSPORTABLE EN GRANDES SECCIONES ENSAMBLADAS HORMIGONADOS SUCESIVOS USO DE GRÚAS LIVIANAS MUROS RECTOS MUROS DE ESPESOR VARIABLE MUROS DE CONTENCIÓN REFABRICACIÓN ELEMENTO DE H° PLANTAS DE TRATAMIENTO GRANDES COLUMNAS Y TABIQUES TÚNELES Y CAJONES MUROS DE UNA CARA MUROS TREPANTES Y EN VOLADIZO APUNTALAMIENTO Y SOPORTE FACHADAS CARACTERÍSTICAS Y BENEFICIOS APLICACIONES ENCOFRADO SISTEMA ENSAMBLADO MANUAL RIGIDIZADO HEF + SSTUD

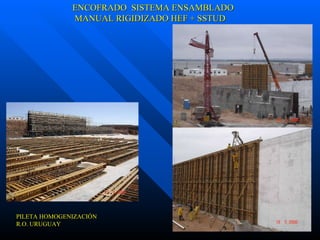

ENCOFRADO SISTEMA ENSAMBLADO MANUAL RIGIDIZADO HEF + SSTUD PILETA HOMOGENIZACIÓN R.O. URUGUAY

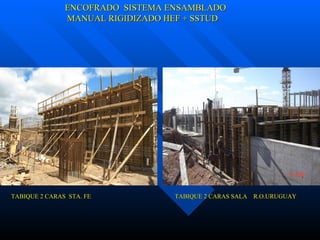

ENCOFRADO SISTEMA ENSAMBLADO MANUAL RIGIDIZADO HEF + SSTUD TABIQUE 2 CARAS STA. FE TABIQUE 2 CARAS SALA R.O.URUGUAY

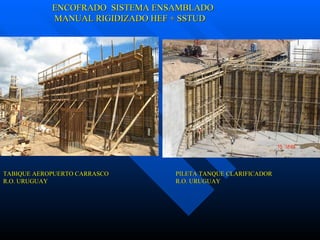

ENCOFRADO SISTEMA ENSAMBLADO MANUAL RIGIDIZADO HEF + SSTUD PILETA TANQUE CLARIFICADOR R.O. URUGUAY TABIQUE AEROPUERTO CARRASCO R.O. URUGUAY

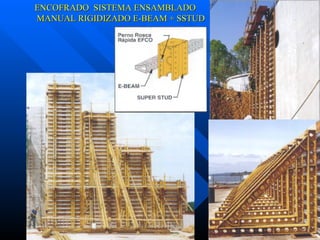

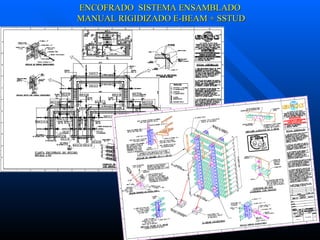

ENCOFRADO SISTEMA ENSAMBLADO MANUAL RIGIDIZADO E-BEAM + SSTUD

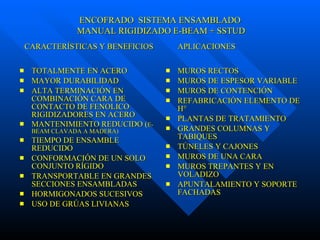

TOTALMENTE EN ACERO MAYOR DURABILIDAD ALTA TERMINACIÓN EN COMBINACIÓN CARA DE CONTACTO DE FENOLICO RIGIDIZADORES EN ACERO MANTENIMIENTO REDUCIDO ( E-BEAM CLAVADA A MADERA) TIEMPO DE ENSAMBLE REDUCIDO CONFORMACIÓN DE UN SOLO CONJUNTO RÍGIDO TRANSPORTABLE EN GRANDES SECCIONES ENSAMBLADAS HORMIGONADOS SUCESIVOS USO DE GRÚAS LIVIANAS MUROS RECTOS MUROS DE ESPESOR VARIABLE MUROS DE CONTENCIÓN REFABRICACIÓN ELEMENTO DE H° PLANTAS DE TRATAMIENTO GRANDES COLUMNAS Y TABIQUES TÚNELES Y CAJONES MUROS DE UNA CARA MUROS TREPANTES Y EN VOLADIZO APUNTALAMIENTO Y SOPORTE FACHADAS CARACTERÍSTICAS Y BENEFICIOS APLICACIONES ENCOFRADO SISTEMA ENSAMBLADO MANUAL RIGIDIZADO E-BEAM + SSTUD

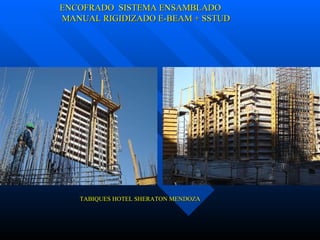

ENCOFRADO SISTEMA ENSAMBLADO MANUAL RIGIDIZADO E-BEAM + SSTUD TABIQUES HOTEL SHERATON MENDOZA

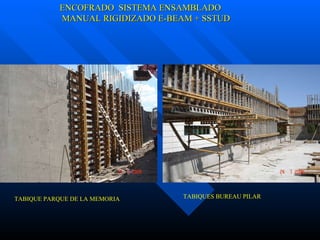

ENCOFRADO SISTEMA ENSAMBLADO MANUAL RIGIDIZADO E-BEAM + SSTUD TABIQUE PARQUE DE LA MEMORIA TABIQUES BUREAU PILAR

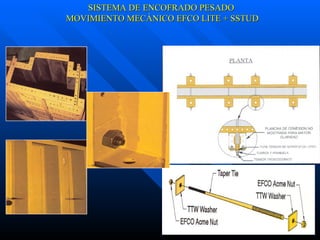

SISTEMA DE ENCOFRADO PESADO MOVIMIENTO MECÁNICO EFCO LITE + SSTUD

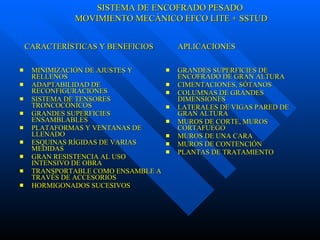

MINIMIZACIÓN DE AJUSTES Y RELLENOS ADAPTABILIDAD DE RECONFIGURACIONES SISTEMA DE TENSORES TRONCOCÓNICOS GRANDES SUPERFICIES ENSAMBLABLES PLATAFORMAS Y VENTANAS DE LLENADO ESQUINAS RÍGIDAS DE VARIAS MEDIDAS GRAN RESISTENCIA AL USO INTENSIVO DE OBRA TRANSPORTABLE COMO ENSAMBLE A TRAVÉS DE ACCESORIOS HORMIGONADOS SUCESIVOS GRANDES SUPERFICIES DE ENCOFRADO DE GRAN ALTURA CIMENTACIONES, SÓTANOS COLUMNAS DE GRANDES DIMENSIONES LATERALES DE VIGAS PARED DE GRAN ALTURA MUROS DE CORTE, MUROS CORTAFUEGO MUROS DE UNA CARA MUROS DE CONTENCIÓN PLANTAS DE TRATAMIENTO CARACTERÍSTICAS Y BENEFICIOS APLICACIONES SISTEMA DE ENCOFRADO PESADO MOVIMIENTO MECÁNICO EFCO LITE + SSTUD

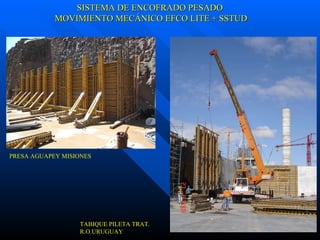

SISTEMA DE ENCOFRADO PESADO MOVIMIENTO MECÁNICO EFCO LITE + SSTUD PRESA AGUAPEY MISIONES TABIQUE PILETA TRAT. R.O.URUGUAY

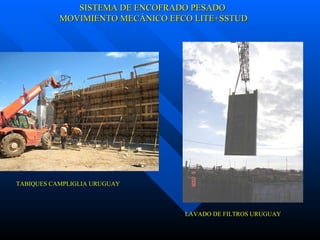

SISTEMA DE ENCOFRADO PESADO MOVIMIENTO MECÁNICO EFCO LITE+SSTUD TABIQUES CAMPLIGLIA URUGUAY LAVADO DE FILTROS URUGUAY

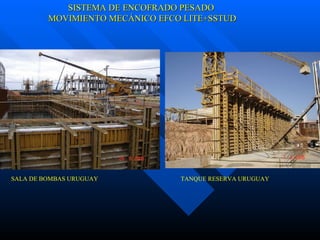

SISTEMA DE ENCOFRADO PESADO MOVIMIENTO MECÁNICO EFCO LITE+SSTUD SALA DE BOMBAS URUGUAY TANQUE RESERVA URUGUAY

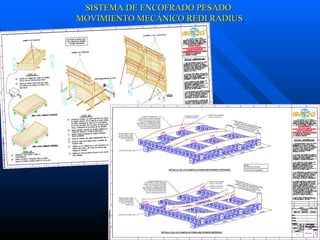

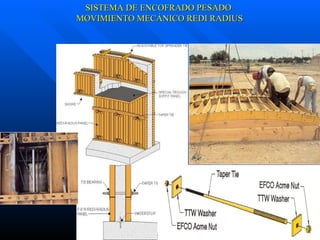

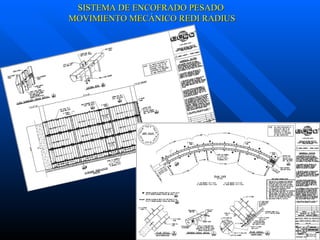

SISTEMA DE ENCOFRADO PESADO MOVIMIENTO MECÁNICO REDI RADIUS

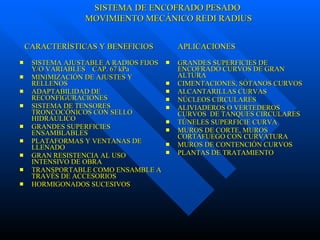

SISTEMA AJUSTABLE A RADIOS FIJOS Y/O VARIABLES CAP. 67 kPa MINIMIZACIÓN DE AJUSTES Y RELLENOS ADAPTABILIDAD DE RECONFIGURACIONES SISTEMA DE TENSORES TRONCOCÓNICOS CON SELLO HIDRÁULICO GRANDES SUPERFICIES ENSAMBLABLES PLATAFORMAS Y VENTANAS DE LLENADO GRAN RESISTENCIA AL USO INTENSIVO DE OBRA TRANSPORTABLE COMO ENSAMBLE A TRAVÉS DE ACCESORIOS HORMIGONADOS SUCESIVOS GRANDES SUPERFICIES DE ENCOFRADO CURVOS DE GRAN ALTURA CIMENTACIONES, SÓTANOS CURVOS ALCANTARILLAS CURVAS NÚCLEOS CIRCULARES ALIVIADEROS O VERTEDEROS CURVOS DE TANQUES CIRCULARES TÚNELES SUPERFICIE CURVA MUROS DE CORTE, MUROS CORTAFUEGO CON CURVATURA MUROS DE CONTENCIÓN CURVOS PLANTAS DE TRATAMIENTO CARACTERÍSTICAS Y BENEFICIOS APLICACIONES SISTEMA DE ENCOFRADO PESADO MOVIMIENTO MECÁNICO REDI RADIUS

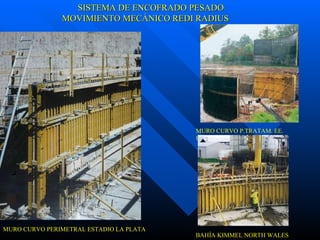

SISTEMA DE ENCOFRADO PESADO MOVIMIENTO MECÁNICO REDI RADIUS MURO CURVO PERIMETRAL ESTADIO LA PLATA MURO CURVO P.TRATAM. EE. UU. BAHÍA KIMMEL NORTH WALES

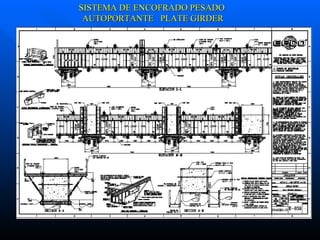

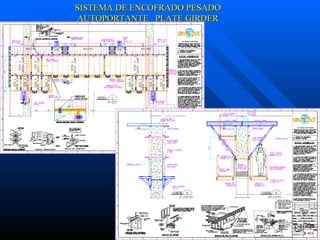

SISTEMA DE ENCOFRADO PESADO AUTOPORTANTE PLATE GIRDER

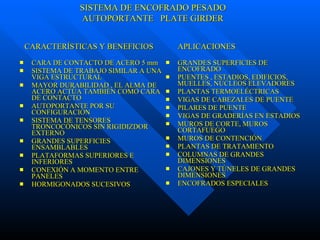

CARA DE CONTACTO DE ACERO 5 mm SISTEMA DE TRABAJO SIMILAR A UNA VIGA ESTRUCTURAL MAYOR DURABILIDAD , EL ALMA DE ACERO ACTÚA TAMBIÉN COMO CARA DE CONTACTO AUTOPORTANTE POR SU CONFIGURACIÓN SISTEMA DE TENSORES TRONCOCÓNICOS SIN RIGIDIZDOR EXTERNO GRANDES SUPERFICIES ENSAMBLABLES PLATAFORMAS SUPERIORES E INFERIORES CONEXIÓN A MOMENTO ENTRE PANELES HORMIGONADOS SUCESIVOS GRANDES SUPERFICIES DE ENCOFRADO PUENTES , ESTADIOS, EDIFICIOS, MUELLES, NÚCLEOS ELEVADORES PLANTAS TERMOELÉCTRICAS VIGAS DE CABEZALES DE PUENTE PILARES DE PUENTE VIGAS DE GRADERÍAS EN ESTADIOS MUROS DE CORTE, MUROS CORTAFUEGO MUROS DE CONTENCIÓN PLANTAS DE TRATAMIENTO COLUMNAS DE GRANDES DIMENSIONES CAJONES Y TÚNELES DE GRANDES DIMENSIONES ENCOFRADOS ESPECIALES CARACTERÍSTICAS Y BENEFICIOS APLICACIONES SISTEMA DE ENCOFRADO PESADO AUTOPORTANTE PLATE GIRDER

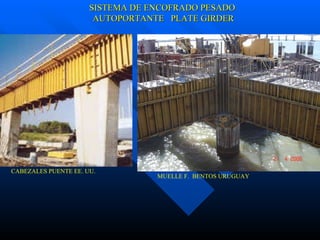

SISTEMA DE ENCOFRADO PESADO AUTOPORTANTE PLATE GIRDER CABEZALES PUENTE EE. UU. MUELLE F. BENTOS URUGUAY

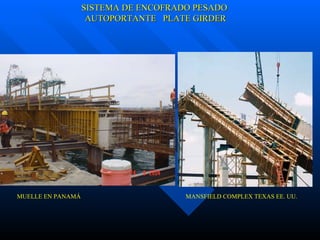

SISTEMA DE ENCOFRADO PESADO AUTOPORTANTE PLATE GIRDER MUELLE EN PANAMÁ MANSFIELD COMPLEX TEXAS EE. UU.

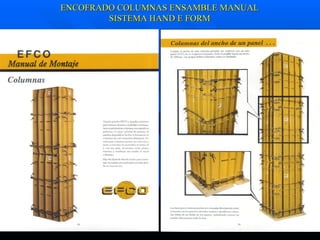

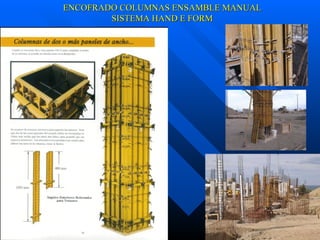

ENCOFRADO COLUMNAS ENSAMBLE MANUAL SISTEMA HAND E FORM

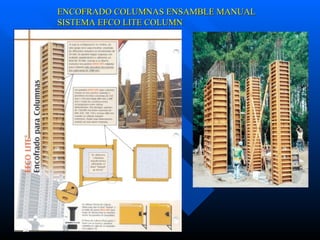

ENCOFRADO COLUMNAS ENSAMBLE MANUAL SISTEMA EFCO LITE COLUMN

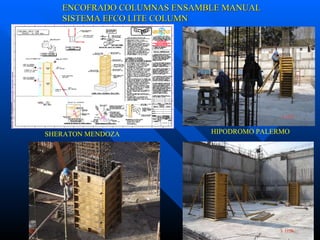

HIPODROMO PALERMO SHERATON MENDOZA ENCOFRADO COLUMNAS ENSAMBLE MANUAL SISTEMA EFCO LITE COLUMN

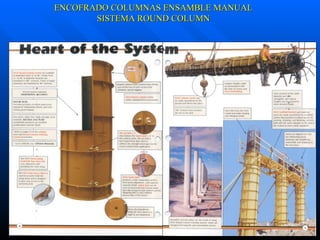

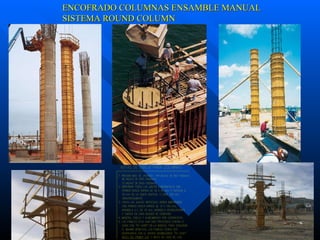

ENCOFRADO COLUMNAS ENSAMBLE MANUAL SISTEMA ROUND COLUMN

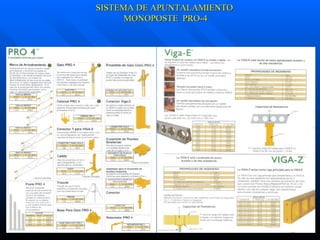

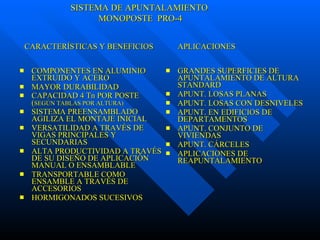

SISTEMA DE APUNTALAMIENTO MONOPOSTE PRO-4

COMPONENTES EN ALUMINIO EXTRUIDO Y ACERO MAYOR DURABILIDAD CAPACIDAD 4 Tn POR POSTE ( SEGÚN TABLAS POR ALTURA) SISTEMA PREENSAMBLADO AGILIZA EL MONTAJE INICIAL VERSATILIDAD A TRAVÉS DE VIGAS PRINCIPALES Y SECUNDARIAS ALTA PRODUCTIVIDAD A TRAVÉS DE SU DISEÑO DE APLICACIÓN MANUAL O ENSAMBLABLE TRANSPORTABLE COMO ENSAMBLE A TRAVÉS DE ACCESORIOS HORMIGONADOS SUCESIVOS GRANDES SUPERFICIES DE APUNTALAMIENTO DE ALTURA STANDARD APUNT. LOSAS PLANAS APUNT. LOSAS CON DESNIVELES APUNT. EN EDIFICIOS DE DEPARTAMENTOS APUNT. CONJUNTO DE VIVIENDAS APUNT. CÁRCELES APLICACIONES DE REAPUNTALAMIENTO CARACTERÍSTICAS Y BENEFICIOS APLICACIONES SISTEMA DE APUNTALAMIENTO MONOPOSTE PRO-4

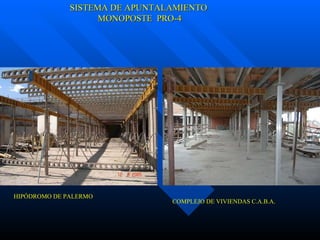

SISTEMA DE APUNTALAMIENTO MONOPOSTE PRO-4 COMPLEJO DE VIVIENDAS C.A.B.A. HIPÓDROMO DE PALERMO

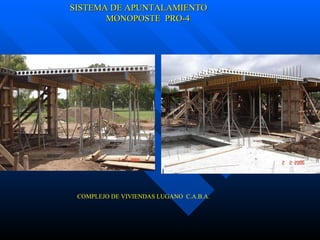

SISTEMA DE APUNTALAMIENTO MONOPOSTE PRO-4 COMPLEJO DE VIVIENDAS LUGANO C.A.B.A.

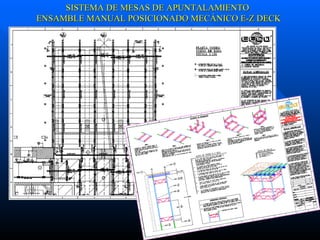

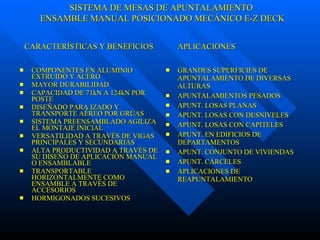

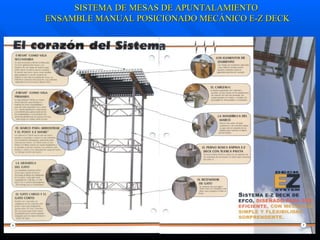

SISTEMA DE MESAS DE APUNTALAMIENTO ENSAMBLE MANUAL POSICIONADO MECÁNICO E-Z DECK

COMPONENTES EN ALUMINIO EXTRUIDO Y ACERO MAYOR DURABILIDAD CAPACIDAD DE 71kN A 124kN POR POSTE DISEÑADO PARA IZADO Y TRANSPORTE AÉREO POR GRÚAS SISTEMA PREENSAMBLADO AGILIZA EL MONTAJE INICIAL VERSATILIDAD A TRAVÉS DE VIGAS PRINCIPALES Y SECUNDARIAS ALTA PRODUCTIVIDAD A TRAVÉS DE SU DISEÑO DE APLICACIÓN MANUAL O ENSAMBLABLE TRANSPORTABLE HORIZONTALMENTE COMO ENSAMBLE A TRAVÉS DE ACCESORIOS HORMIGONADOS SUCESIVOS GRANDES SUPERFICIES DE APUNTALAMIENTO DE DIVERSAS ALTURAS APUNTALAMIENTOS PESADOS APUNT. LOSAS PLANAS APUNT. LOSAS CON DESNIVELES APUNT. LOSAS CON CAPITELES APUNT. EN EDIFICIOS DE DEPARTAMENTOS APUNT. CONJUNTO DE VIVIENDAS APUNT. CÁRCELES APLICACIONES DE REAPUNTALAMIENTO CARACTERÍSTICAS Y BENEFICIOS APLICACIONES SISTEMA DE MESAS DE APUNTALAMIENTO ENSAMBLE MANUAL POSICIONADO MECÁNICO E-Z DECK

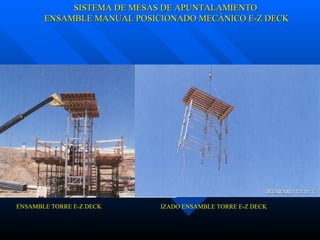

SISTEMA DE MESAS DE APUNTALAMIENTO ENSAMBLE MANUAL POSICIONADO MECÁNICO E-Z DECK ENSAMBLE TORRE E-Z DECK IZADO ENSAMBLE TORRE E-Z DECK

SISTEMA DE MESAS DE APUNTALAMIENTO ENSAMBLE MANUAL POSICIONADO MECÁNICO E-Z DECK PLANTA DE DESCASCARADO SANTA FE TORRE E-Z DECK

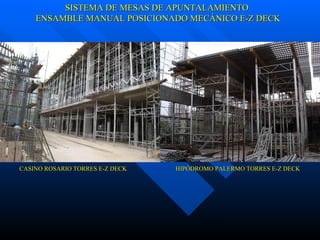

SISTEMA DE MESAS DE APUNTALAMIENTO ENSAMBLE MANUAL POSICIONADO MECÁNICO E-Z DECK CASINO ROSARIO TORRES E-Z DECK HIPÓDROMO PALERMO TORRES E-Z DECK

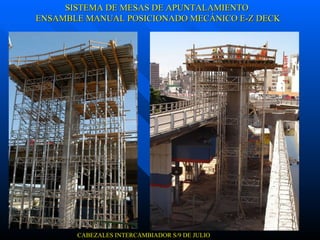

SISTEMA DE MESAS DE APUNTALAMIENTO ENSAMBLE MANUAL POSICIONADO MECÁNICO E-Z DECK CABEZALES INTERCAMBIADOR S/9 DE JULIO

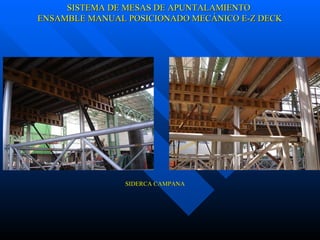

SISTEMA DE MESAS DE APUNTALAMIENTO ENSAMBLE MANUAL POSICIONADO MECÁNICO E-Z DECK SIDERCA CAMPANA

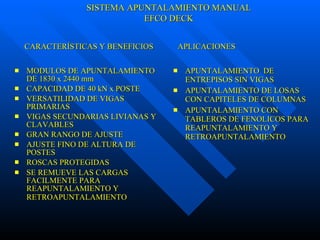

MODULOS DE APUNTALAMIENTO DE 1830 x 2440 mm CAPACIDAD DE 40 kN x POSTE VERSATILIDAD DE VIGAS PRIMARIAS VIGAS SECUNDARIAS LIVIANAS Y CLAVABLES GRAN RANGO DE AJUSTE AJUSTE FINO DE ALTURA DE POSTES ROSCAS PROTEGIDAS SE REMUEVE LAS CARGAS FACILMENTE PARA REAPUNTALAMIENTO Y RETROAPUNTALAMIENTO APUNTALAMIENTO DE ENTREPISOS SIN VIGAS APUNTALAMIENTO DE LOSAS CON CAPITELES DE COLUMNAS APUNTALAMIENTO CON TABLEROS DE FENOLICOS PARA REAPUNTALAMIENTO Y RETROAPUNTALAMIENTO CARACTERÍSTICAS Y BENEFICIOS APLICACIONES SISTEMA APUNTALAMIENTO MANUAL EFCO DECK

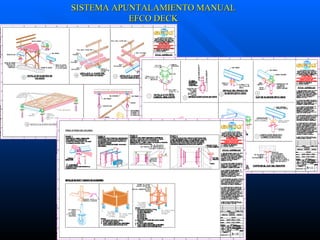

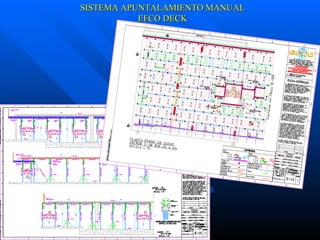

SISTEMA APUNTALAMIENTO MANUAL EFCO DECK

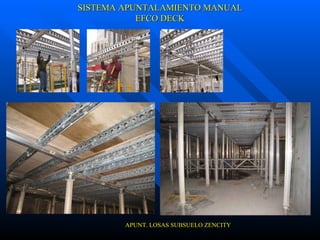

SISTEMA APUNTALAMIENTO MANUAL EFCO DECK APUNT. LOSAS SUBSUELO ZENCITY

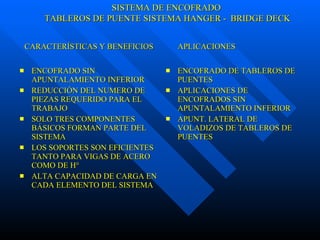

ENCOFRADO SIN APUNTALAMIENTO INFERIOR REDUCCIÓN DEL NUMERO DE PIEZAS REQUERIDO PARA EL TRABAJO SOLO TRES COMPONENTES BÁSICOS FORMAN PARTE DEL SISTEMA LOS SOPORTES SON EFICIENTES TANTO PARA VIGAS DE ACERO COMO DE H° ALTA CAPACIDAD DE CARGA EN CADA ELEMENTO DEL SISTEMA ENCOFRADO DE TABLEROS DE PUENTES APLICACIONES DE ENCOFRADOS SIN APUNTALAMIENTO INFERIOR APUNT. LATERAL DE VOLADIZOS DE TABLEROS DE PUENTES CARACTERÍSTICAS Y BENEFICIOS APLICACIONES SISTEMA DE ENCOFRADO TABLEROS DE PUENTE SISTEMA HANGER - BRIDGE DECK

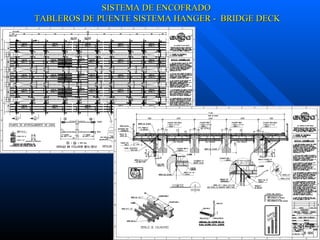

SISTEMA DE ENCOFRADO TABLEROS DE PUENTE SISTEMA HANGER - BRIDGE DECK

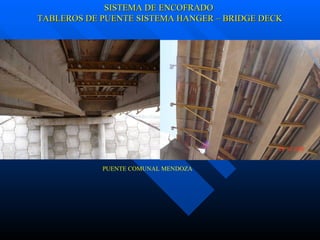

SISTEMA DE ENCOFRADO TABLEROS DE PUENTE SISTEMA HANGER – BRIDGE DECK PUENTE COMUNAL MENDOZA

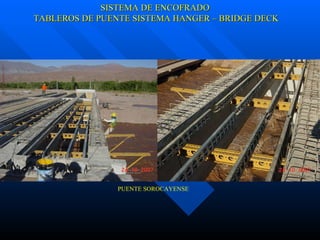

SISTEMA DE ENCOFRADO TABLEROS DE PUENTE SISTEMA HANGER – BRIDGE DECK PUENTE SOROCAYENSE

PUENTE PUJOL MENSULAS EXTERIORES SISTEMA DE ENCOFRADO TABLEROS DE PUENTE SISTEMA HANGER – BRIDGE DECK

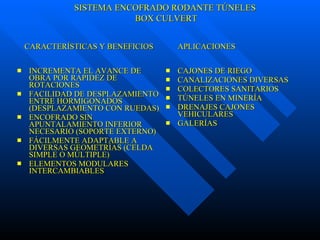

INCREMENTA EL AVANCE DE OBRA POR RAPIDEZ DE ROTACIONES FACILIDAD DE DESPLAZAMIENTO ENTRE HORMIGONADOS (DESPLAZAMIENTO CON RUEDAS) ENCOFRADO SIN APUNTALAMIENTO INFERIOR NECESARIO (SOPORTE EXTERNO) FÁCILMENTE ADAPTABLE A DIVERSAS GEOMETRÍAS (CELDA SIMPLE O MÚLTIPLE) ELEMENTOS MODULARES INTERCAMBIABLES CAJONES DE RIEGO CANALIZACIONES DIVERSAS COLECTORES SANITARIOS TÚNELES EN MINERÍA DRENAJES CAJONES VEHICULARES GALERÍAS CARACTERÍSTICAS Y BENEFICIOS APLICACIONES SISTEMA ENCOFRADO RODANTE TÚNELES BOX CULVERT

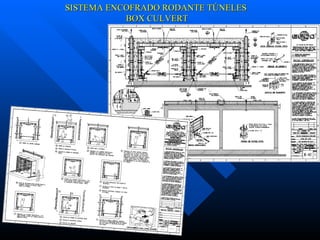

SISTEMA ENCOFRADO RODANTE TÚNELES BOX CULVERT

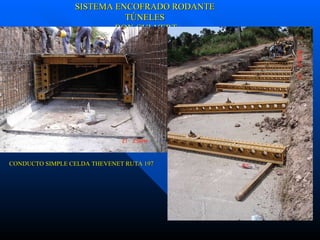

SISTEMA ENCOFRADO RODANTE TÚNELES BOX CULVERT CONDUCTO SIMPLE CELDA THEVENET RUTA 197

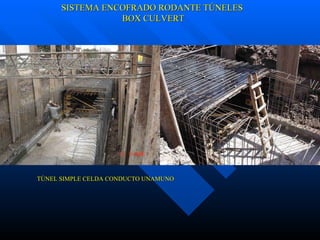

SISTEMA ENCOFRADO RODANTE TÚNELES BOX CULVERT TÚNEL SIMPLE CELDA CONDUCTO UNAMUNO

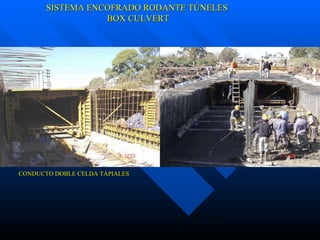

SISTEMA ENCOFRADO RODANTE TÚNELES BOX CULVERT CONDUCTO DOBLE CELDA TÁPIALES

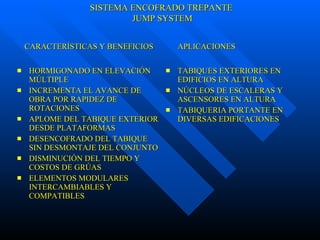

HORMIGONADO EN ELEVACIÓN MÚLTIPLE INCREMENTA EL AVANCE DE OBRA POR RAPIDEZ DE ROTACIONES APLOME DEL TABIQUE EXTERIOR DESDE PLATAFORMAS DESENCOFRADO DEL TABIQUE SIN DESMONTAJE DEL CONJUNTO DISMINUCIÓN DEL TIEMPO Y COSTOS DE GRÚAS ELEMENTOS MODULARES INTERCAMBIABLES Y COMPATIBLES TABIQUES EXTERIORES EN EDIFICIOS EN ALTURA NÚCLEOS DE ESCALERAS Y ASCENSORES EN ALTURA TABIQUERIA PORTANTE EN DIVERSAS EDIFICACIONES CARACTERÍSTICAS Y BENEFICIOS APLICACIONES SISTEMA ENCOFRADO TREPANTE JUMP SYSTEM

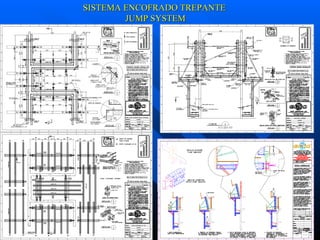

SISTEMA ENCOFRADO TREPANTE JUMP SYSTEM

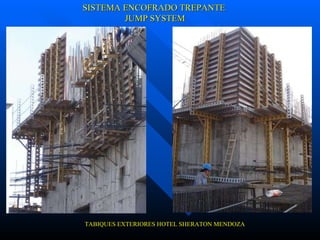

SISTEMA ENCOFRADO TREPANTE JUMP SYSTEM TABIQUES EXTERIORES HOTEL SHERATON MENDOZA

SISTEMA ENCOFRADO TREPANTE JUMP SYSTEM TABIQUES EXTERIORES TORRE GARCÍA DEL RÍO C.A.BS. AS.

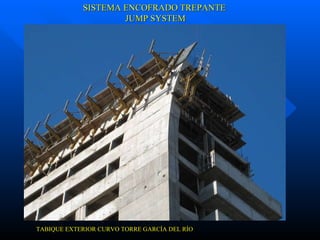

SISTEMA ENCOFRADO TREPANTE JUMP SYSTEM TABIQUE EXTERIOR CURVO TORRE GARCÍA DEL RÍO

TABIQUES EXTERIORES TORRE MONTAÑESES C.A. BS. AS. SISTEMA ENCOFRADO TREPANTE JUMP SYSTEM

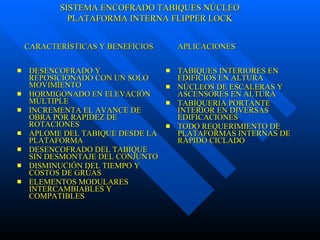

DESENCOFRADO Y REPOSICIONADO CON UN SOLO MOVIMIENTO HORMIGONADO EN ELEVACIÓN MÚLTIPLE INCREMENTA EL AVANCE DE OBRA POR RAPIDEZ DE ROTACIONES APLOME DEL TABIQUE DESDE LA PLATAFORMA DESENCOFRADO DEL TABIQUE SIN DESMONTAJE DEL CONJUNTO DISMINUCIÓN DEL TIEMPO Y COSTOS DE GRÚAS ELEMENTOS MODULARES INTERCAMBIABLES Y COMPATIBLES TABIQUES INTERIORES EN EDIFICIOS EN ALTURA NÚCLEOS DE ESCALERAS Y ASCENSORES EN ALTURA TABIQUERIA PORTANTE INTERIOR EN DIVERSAS EDIFICACIONES TODO REQUERIMIENTO DE PLATAFORMAS INTERNAS DE RÁPIDO CICLADO CARACTERÍSTICAS Y BENEFICIOS APLICACIONES SISTEMA ENCOFRADO TABIQUES NÚCLEO PLATAFORMA INTERNA FLIPPER LOCK

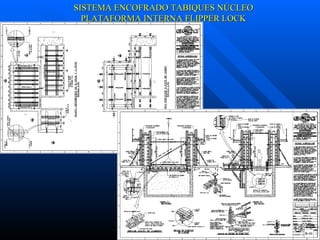

SISTEMA ENCOFRADO TABIQUES NÚCLEO PLATAFORMA INTERNA FLIPPER LOCK

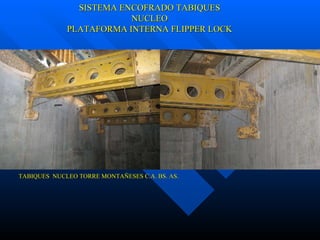

TABIQUES NUCLEO TORRE MONTAÑESES C.A. BS. AS. SISTEMA ENCOFRADO TABIQUES NUCLEO PLATAFORMA INTERNA FLIPPER LOCK

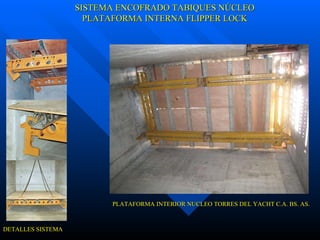

DETALLES SISTEMA PLATAFORMA INTERIOR NUCLEO TORRES DEL YACHT C.A. BS. AS. SISTEMA ENCOFRADO TABIQUES NÚCLEO PLATAFORMA INTERNA FLIPPER LOCK

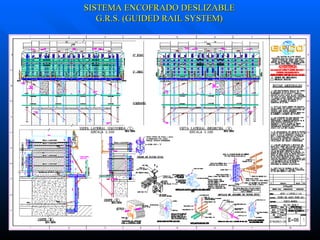

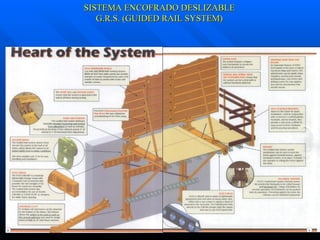

SISTEMA ENCOFRADO DESLIZABLE G.R.S. (GUIDED RAIL SYSTEM)

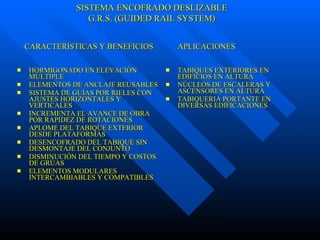

HORMIGONADO EN ELEVACIÓN MÚLTIPLE ELEMENTOS DE ANCLAJE REUSABLES SISTEMA DE GUÍAS POR RIELES CON AJUSTES HORIZONTALES Y VERTICALES INCREMENTA EL AVANCE DE OBRA POR RAPIDEZ DE ROTACIONES APLOME DEL TABIQUE EXTERIOR DESDE PLATAFORMAS DESENCOFRADO DEL TABIQUE SIN DESMONTAJE DEL CONJUNTO DISMINUCIÓN DEL TIEMPO Y COSTOS DE GRÚAS ELEMENTOS MODULARES INTERCAMBIABLES Y COMPATIBLES TABIQUES EXTERIORES EN EDIFICIOS EN ALTURA NÚCLEOS DE ESCALERAS Y ASCENSORES EN ALTURA TABIQUERIA PORTANTE EN DIVERSAS EDIFICACIONES CARACTERÍSTICAS Y BENEFICIOS APLICACIONES SISTEMA ENCOFRADO DESLIZABLE G.R.S. (GUIDED RAIL SYSTEM)

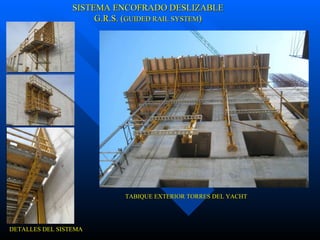

SISTEMA ENCOFRADO DESLIZABLE G.R.S. ( GUIDED RAIL SYSTEM ) TABIQUE EXTERIOR TORRES DEL YACHT DETALLES DEL SISTEMA

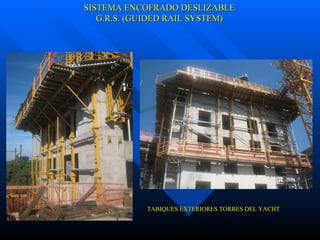

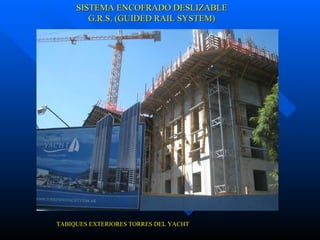

SISTEMA ENCOFRADO DESLIZABLE G.R.S. (GUIDED RAIL SYSTEM) TABIQUES EXTERIORES TORRES DEL YACHT

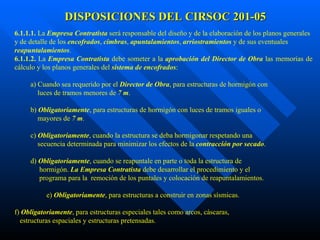

DISPOSICIONES DEL CIRSOC 201-05 6.1.1.1. La Empresa Contratista será responsable del diseño y de la elaboración de los planos generales y de detalle de los encofrados , cimbras , apuntalamientos , arriostramientos y de sus eventuales reapuntalamientos . 6.1.1.2. La Empresa Contratista debe someter a la aprobación del Director de Obra las memorias de cálculo y los planos generales del sistema de encofrados : a) Cuando sea requerido por el Director de Obra , para estructuras de hormigón con luces de tramos menores de 7 m . b) Obligatoriamente , para estructuras de hormigón con luces de tramos iguales o mayores de 7 m . c) Obligatoriamente , cuando la estructura se deba hormigonar respetando una secuencia determinada para minimizar los efectos de la contracción por secado . d) Obligatoriamente , cuando se reapuntale en parte o toda la estructura de hormigón. La Empresa Contratista debe desarrollar el procedimiento y el programa para la remoción de los puntales y colocación de reapuntalamientos. e) Obligatoriamente , para estructuras a construir en zonas sísmicas. f) Obligatoriamente , para estructuras especiales tales como arcos, cáscaras, estructuras espaciales y estructuras pretensadas.

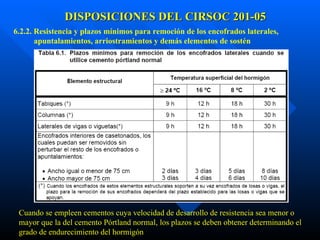

6.2.2. Resistencia y plazos mínimos para remoción de los encofrados laterales, apuntalamientos, arriostramientos y demás elementos de sostén DISPOSICIONES DEL CIRSOC 201-05 Cuando se empleen cementos cuya velocidad de desarrollo de resistencia sea menor o mayor que la del cemento Pórtland normal, los plazos se deben obtener determinando el grado de endurecimiento del hormigón

DISPOSICIONES DEL CIRSOC 201-05 Plazos mínimos en días, para remoción de apuntalamientos, arriostramientos y otros elementos de sostén, cuando se usa cemento Pórtland normal.

DISPOSICIONES DEL CIRSOC 201-05 6.2.2.7. Para aplicar los plazos mínimos establecidos en las Tablas 6.1. y 6.2., se deben cumplimentar las siguientes condiciones: a) Proteger y curar la estructura de hormigón de acuerdo con lo establecido b) Empezar a contar el plazo a partir del momento en que la última porción de hormigón se colocó en el elemento estructural considerado, o en los elementos de las luces adyacentes si se trata de una estructura de tramos múltiples c) Computar como válidos exclusivamente los días en los que la temperatura media del aire en contacto con la estructura sea igual o mayor que 10 °C . d) Computar un día de curado cada dos días, en caso que la temperatura media del aire esté comprendida entre 5 °C y 10 °C . 6.2.2.4. Si los Documentos del Proyecto no especifican la resistencia requerida para la remoción de encofrados y apuntalamientos, las operaciones se pueden iniciar cuando la resistencia efectiva del hormigón sea igual o mayor que una de las dos condiciones: El 70 % de la resistencia característica especificada . El doble de la resistencia necesaria para resistir las máximas tensiones que se producen en el momento de la remoción. 6.2.2.3. La resistencia efectiva se determina mediante el ensayo de resistencia de probetas cilíndricas normales, moldeadas durante la ejecución del elemento estructural. Dichas probetas deben ser mantenidas junto a la estructura y curadas en sus mismas condiciones.

SEGURIDAD EN SISTEMAS DE PLATAFORMAS SISTEMA DE ANDAMIOS EN ENCOFRADO UTILIZACIÓN DE LISTAS DE CHEQUEO DE BARANDAS( B. PROTECCIÓN)

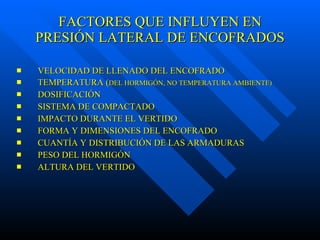

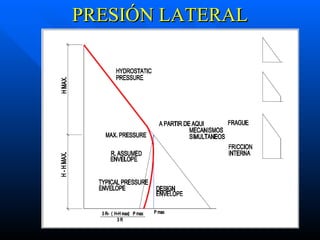

FACTORES QUE INFLUYEN EN PRESIÓN LATERAL DE ENCOFRADOS VELOCIDAD DE LLENADO DEL ENCOFRADO TEMPERATURA ( DEL HORMIGÓN, NO TEMPERATURA AMBIENTE) DOSIFICACIÓN SISTEMA DE COMPACTADO IMPACTO DURANTE EL VERTIDO FORMA Y DIMENSIONES DEL ENCOFRADO CUANTÍA Y DISTRIBUCIÓN DE LAS ARMADURAS PESO DEL HORMIGÓN ALTURA DEL VERTIDO

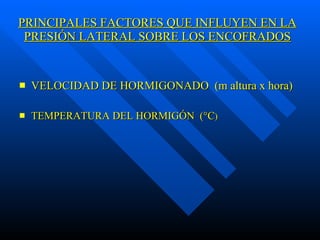

PRINCIPALES FACTORES QUE INFLUYEN EN LA PRESIÓN LATERAL SOBRE LOS ENCOFRADOS VELOCIDAD DE HORMIGONADO (m altura x hora) TEMPERATURA DEL HORMIGÓN (°C )

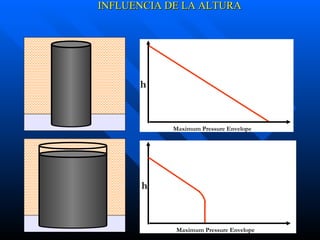

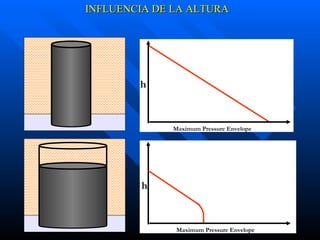

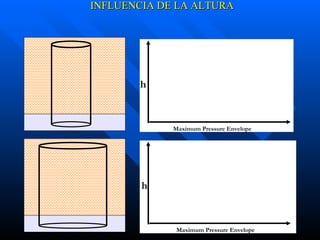

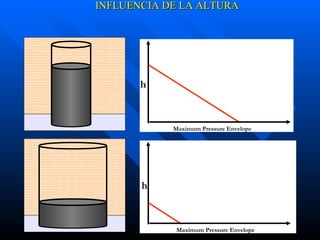

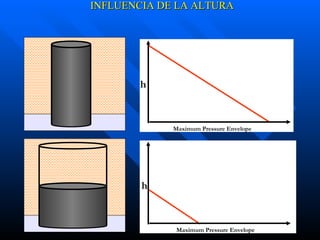

h Maximum Pressure Envelope Maximum Pressure Envelope h INFLUENCIA DE LA ALTURA

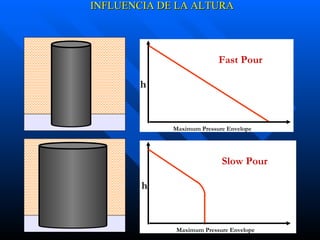

h h Maximum Pressure Envelope Maximum Pressure Envelope Fast Pour Slow Pour INFLUENCIA DE LA ALTURA

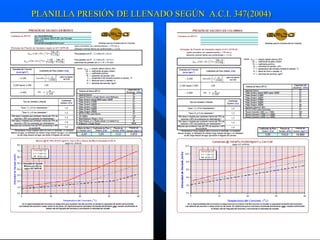

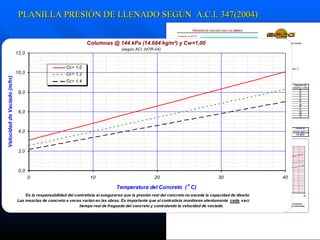

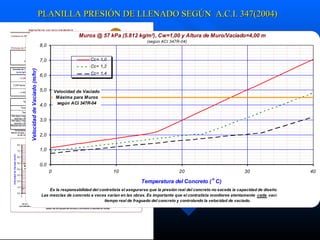

PLANILLA PRESIÓN DE LLENADO SEGÚN A.C.I. 347(2004)

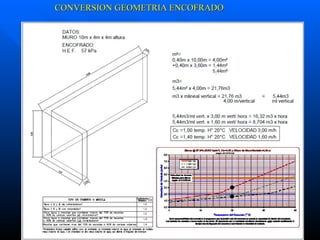

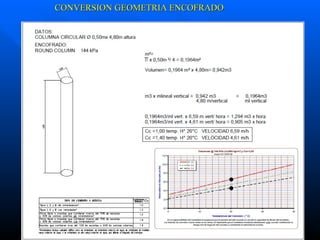

CONVERSION GEOMETRIA ENCOFRADO

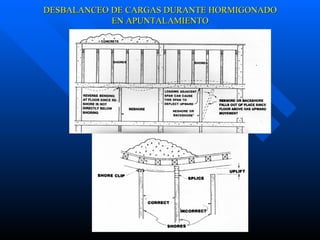

DESBALANCEO DE CARGAS DURANTE HORMIGONADO EN APUNTALAMIENTO

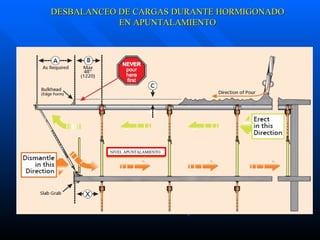

NIVEL APUNTALAMIENTO DESBALANCEO DE CARGAS DURANTE HORMIGONADO EN APUNTALAMIENTO

DESMOLDANTE PARA ENCOFRADOS FUNCIÓN SON SUSTANCIAS DISEÑADAS PARA PERMITIR DESMOLDAR CON FACILIDAD Y LIMPIEZA, LOS ELEMENTOS ESTRUCTURALES DE HORMIGÓN DE SUS RESPECTIVOS ENCOFRADOS. TIPOS SON LÍQUIDOS QUÍMICOS QUE YA VIENEN PREPARADOS DE FABRICA Y LISTOS PARA SU USO EN OBRA HAY TRES (3) TIPOS BÁSICOS: SOLUCIONES RESINOSAS SINTETIZADAS DE HIDROCARBURO DE PETRÓLEO SOLUCIONES DE PARAFINAS CON JABONES PUROS SOLUCIONES DE ESTERES ORGÁNICOS Y SILICONAS FORMA DE ACTUAR LAS SOLUCIONES RESINOSAS Y LAS SOLUCIONES DE PARAFINA CON JABONES, TRABAJAN FÍSICAMENTE PROVEYENDO UNA PELÍCULA SOBRE EL ENCOFRADO, LA CUAL EVITA SU CONTACTO DIRECTO CON EL HORMIGÓN DEL ELEMENTO ESTRUCTURAL. LOS ESTERES ORGÁNICOS Y SILICONAS SON QUÍMICAMENTE ACTIVAS, REACCIONANDO AMBAS CON LA SUPERFICIE DEL ELEMENTO ESTRUCTURAL DE HORMIGÓN, EVITANDO QUE EL MISMO SE ENDUREZCA Y POR LO TANTO SE ADHIERA AL ENCOFRADO . TRATAMIENTO Y PROTECCIÓN DE ENCOFRADOS

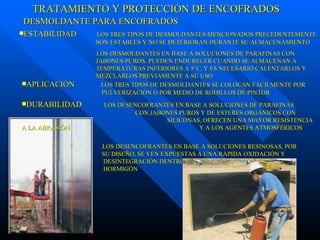

DESMOLDANTE PARA ENCOFRADOS ESTABILIDAD LOS TRES TIPOS DE DESMOLDANTES MENCIONADOS PRECEDENTEMENTE SON ESTABLES Y NO SE DETERIORAN DURANTE SU ALMACENAMIENTO LOS DESMOLDANTES EN BASE A SOLUCIONES DE PARAFINAS CON JABONES PUROS, PUEDEN ENDURECER CUANDO SE ALMACENAN A TEMPERATURAS INFERIORES A 5°C, Y ES NECESARIO CALENTARLOS Y MEZCLARLOS PREVIAMENTE A SU USO APLICACIÓN LOS TRES TIPOS DE DESMOLDANTES SE COLOCAN FÁCILMENTE POR PULVERIZACIÓN O POR MEDIO DE RODILLOS DE PINTOR DURABILIDAD LOS DESENCOFRANTES EN BASE A SOLUCIONES DE PARAFINAS CON JABONES PUROS Y DE ESTERES ORGÁNICOS CON SILICONAS, OFRECEN UNA MAYOR RESISTENCIA A LA ABRASIÓN Y A LOS AGENTES ATMOSFÉRICOS LOS DESENCOFRANTES EN BASE A SOLUCIONES RESINOSAS, POR SU DISEÑO, SE VEN EXPUESTAS A UNA RÁPIDA OXIDACIÓN Y DESINTEGRACIÓN DENTRO DE LOS 2 A 4 DÍAS DE COLOCADO EL HORMIGÓN TRATAMIENTO Y PROTECCIÓN DE ENCOFRADOS

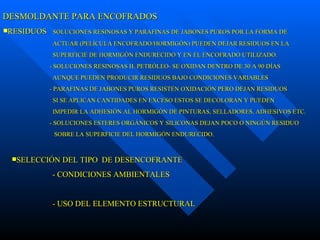

DESMOLDANTE PARA ENCOFRADOS RESIDUOS SOLUCIONES RESINOSAS Y PARAFINAS DE JABONES PUROS POR LA FORMA DE ACTUAR (PELÍCULA ENCOFRADO/HORMIGÓN) PUEDEN DEJAR RESIDUOS EN LA SUPERFICIE DE HORMIGÓN ENDURECIDO Y EN EL ENCOFRADO UTILIZADO. - SOLUCIONES RESINOSAS H. PETRÓLEO- SE OXIDAN DENTRO DE 30 A 90 DÍAS AUNQUE PUEDEN PRODUCIR RESIDUOS BAJO CONDICIONES VARIABLES - PARAFINAS DE JABONES PUROS RESISTEN OXIDACIÓN PERO DEJAN RESIDUOS SI SE APLICAN CANTIDADES EN EXCESO ESTOS SE DECOLORAN Y PUEDEN IMPEDIR LA ADHESIÓN AL HORMIGÓN DE PINTURAS, SELLADORES, ADHESIVOS ETC. - SOLUCIONES ESTERES ORGÁNICOS Y SILICONAS DEJAN POCO O NINGÚN RESIDUO SOBRE LA SUPERFICIE DEL HORMIGÓN ENDURECIDO. SELECCIÓN DEL TIPO DE DESENCOFRANTE - CONDICIONES AMBIENTALES - USO DEL ELEMENTO ESTRUCTURAL

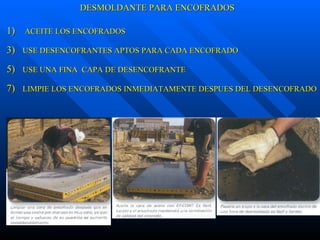

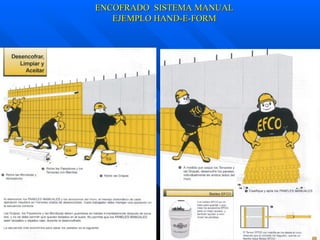

DESMOLDANTE PARA ENCOFRADOS ACEITE LOS ENCOFRADOS USE DESENCOFRANTES APTOS PARA CADA ENCOFRADO USE UNA FINA CAPA DE DESENCOFRANTE LIMPIE LOS ENCOFRADOS INMEDIATAMENTE DESPUES DEL DESENCOFRADO

ENCOFRADOS METÁLICOS INFORMACIÓN EN www.efcoforms.com

FIN ARQ. GUILLERMO MIRANDA MUCHAS GRACIAS PROPIEDAD DE EFCO USO RESTRINGIDO A TECHINT CON CARÁCTER CONFIDENCIAL
