esfuerzo--deformacion
1. Republica bolivariana de Venezuela
Ministerio de poder popular para la educación superior
I.U.P “Santiago mariño “
Extensión–Porlamar Estado Nueva Esparta
ESFUERZO Y DEFORMACION
REALISADO POR :
David Vásquez
C.I:20.535.912
Materia: Elemento de maquina
2. Esfuerzo
El esfuerzo se define aquí como la intensidad de
las fuerzas componentes internas distribuidas que
resisten un cambio en la forma de un cuerpo. El
esfuerzo se define en términos de fuerza por
unidad de área. Existen tres clases básicas de
esfuerzos: tensivo, compresivo y corte. El esfuerzo
se computa sobre la base de las dimensiones del
corte transversal de una pieza antes de la
aplicación de la carga, que usualmente se llaman
dimensiones originales.
3. Deformación
se define como el cambio de forma de un
cuerpo, el cual se debe al esfuerzo, al
cambio térmico, al cambio de humedad o a
otras causas. En conjunción con el
esfuerzo directo, la deformación se supone
como un cambio lineal y se mide en
unidades de longitud. En los ensayos de
torsión se acostumbra medir la
deformación cómo un ángulo de torsión
(en ocasiones llamados detrusión) entre
dos secciones especificadas.

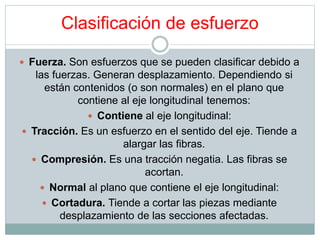

4. Clasificación de esfuerzo
Fuerza. Son esfuerzos que se pueden clasificar debido a
las fuerzas. Generan desplazamiento. Dependiendo si
están contenidos (o son normales) en el plano que
contiene al eje longitudinal tenemos:
Contiene al eje longitudinal:
Tracción. Es un esfuerzo en el sentido del eje. Tiende a
alargar las fibras.
Compresión. Es una tracción negatia. Las fibras se
acortan.
Normal al plano que contiene el eje longitudinal:
Cortadura. Tiende a cortar las piezas mediante
desplazamiento de las secciones afectadas.

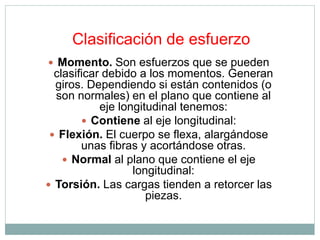

5. Clasificación de esfuerzo
Momento. Son esfuerzos que se pueden
clasificar debido a los momentos. Generan
giros. Dependiendo si están contenidos (o
son normales) en el plano que contiene al
eje longitudinal tenemos:
Contiene al eje longitudinal:
Flexión. El cuerpo se flexa, alargándose
unas fibras y acortándose otras.
Normal al plano que contiene el eje
longitudinal:
Torsión. Las cargas tienden a retorcer las
piezas.

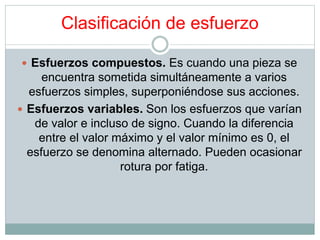

6. Clasificación de esfuerzo
Esfuerzos compuestos. Es cuando una pieza se
encuentra sometida simultáneamente a varios
esfuerzos simples, superponiéndose sus acciones.
Esfuerzos variables. Son los esfuerzos que varían
de valor e incluso de signo. Cuando la diferencia
entre el valor máximo y el valor mínimo es 0, el
esfuerzo se denomina alternado. Pueden ocasionar
rotura por fatiga.
8. Medidas de la deformación
La magnitud más simple para medir la deformación
es lo que en ingeniería se llama deformación axial
o deformación unitaria se define como el cambio
de longitud por unidad de longitud: de la misma
magnitud

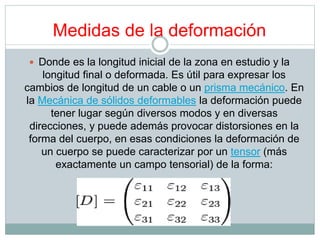

9. Medidas de la deformación
Donde es la longitud inicial de la zona en estudio y la
longitud final o deformada. Es útil para expresar los
cambios de longitud de un cable o un prisma mecánico. En
la Mecánica de sólidos deformables la deformación puede
tener lugar según diversos modos y en diversas
direcciones, y puede además provocar distorsiones en la
forma del cuerpo, en esas condiciones la deformación de
un cuerpo se puede caracterizar por un tensor (más
exactamente un campo tensorial) de la forma:

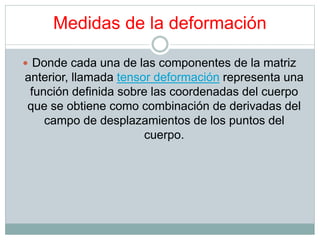

10. Medidas de la deformación
Donde cada una de las componentes de la matriz
anterior, llamada tensor deformación representa una
función definida sobre las coordenadas del cuerpo
que se obtiene como combinación de derivadas del
campo de desplazamientos de los puntos del
cuerpo.
11. tipos de deformación
Existen dos tipos de deformación de un objeto, cuando
éste se transforma bajo una fuerza y es capaz
de recuperar su forma original se denomina
deformación elástica, cuando el objeto no tiene la
capacidad de recuperar su forma original una vez que se
le deja de aplicar la fuerza, se denomina deformación
plástica.
Todos los materiales son deformables algunos de ellos
requieren de una fuerza muy pequeña para logarlo otros
de una mayor. Existen materiales que bajo la aplicación
de una fuerza pequeña sufren una deformación elástica
pero que al sobrepasar cierto límite elástico la
deformación se vuelve irreversible o plástica.

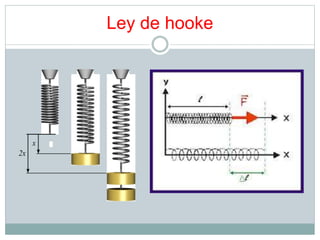

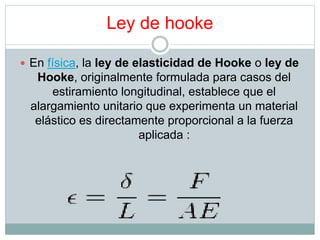

12. Ley de hooke
En física, la ley de elasticidad de Hooke o ley de
Hooke, originalmente formulada para casos del
estiramiento longitudinal, establece que el
alargamiento unitario que experimenta un material
elástico es directamente proporcional a la fuerza
aplicada :

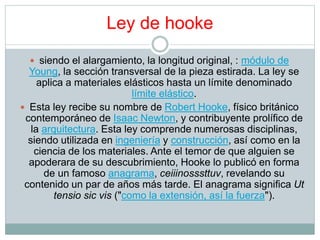

13. Ley de hooke
siendo el alargamiento, la longitud original, : módulo de
Young, la sección transversal de la pieza estirada. La ley se
aplica a materiales elásticos hasta un límite denominado
límite elástico.
Esta ley recibe su nombre de Robert Hooke, físico británico
contemporáneo de Isaac Newton, y contribuyente prolífico de
la arquitectura. Esta ley comprende numerosas disciplinas,
siendo utilizada en ingeniería y construcción, así como en la
ciencia de los materiales. Ante el temor de que alguien se
apoderara de su descubrimiento, Hooke lo publicó en forma
de un famoso anagrama, ceiiinosssttuv, revelando su
contenido un par de años más tarde. El anagrama significa Ut
tensio sic vis ("como la extensión, así la fuerza").
