1. Formacion de la imagen
El espacio K

12. Cada señal de cada eco se representa
como un punto

13. 2-Se codifica la señal
Información de
la frecuencia
CODIGO DE FASE
Información de la fase
CODIGO DE FASE

14. y

15. 2-espacio=K se representa con

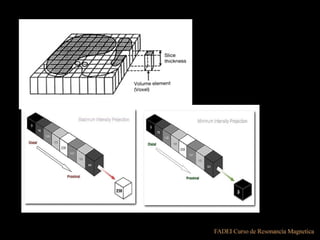

16. 1-Se elabora un mapa en una matriz
x
y

21. TIEMPO QUE TARDA EN RELAJARSE LA LONGITUDINAL

22. TIEMPO QUE DURA LA SEÑAL MAGNETICA
HASTA DESAPARECER
O RELAJARSE

23. FID ECO

24. 90º

25. Secuencias de pulsos
• Series de pulsos
90º
90º
ECO

26. TR Y TE
• TR: TIEMPO DE REPETICION DEL PULSO
• TE: TIEMPO ENTRE EL PULSO Y FORMACION DEL ECO
90º
90º
ECO

27. TR
• TIEMPO DE REPETICION DESDE UNA
SECUENCIA DE PULSOS Y LA SIGUIENTE
• ENTRE PULSOS DE 90º

28. TE
• TIEMPO DE ECO,
• EL TIEMPO EN QUE SE ADQUIERE LA SEÑAL

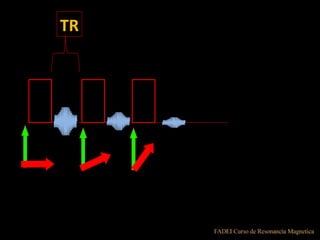

29. TR

31. SECUENCIAS
• SERIES DE PULSOS DE RF Y GRADIENTES QUE
SE APLICAN PARA DETERMINAR LA
INCLINACION DEL VECTOR
• SE INCLINA ENTRE 90º 180º O MENOR A 90º

32. SECUENCIAS DE PULSO
• 1-SE
• 2-IR (INVERSION RECOVERY)
• 3-GRE (ECO GRADIENTE

33. SECUENCIA SE
*PONDERACION T1
*PONDERACION T2
*DENSIDAD PROTONICA

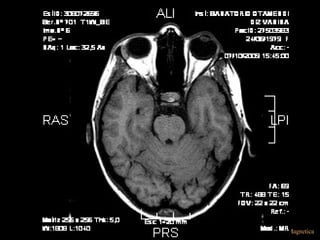

34. PONDERACION T1(SE)
• TR: CORTO (HASTA 600MS)
• TE: CORTO (HASTA 40MS)
BRILLA HIPERINTENSO NEGRO HIPOINTENSO
*LA GRASA, *LIQUIDO
*MELANINA *INFARTOS, EDEMAS
*FLUJO SANGUINEO LENTO *CALCIO
*HEMORRAGIA SUBAGUDA *HEMORRAGIA CRONICA
TUMORES

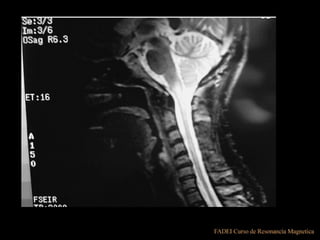

40. PONDERACION T2(SE)
• TR: LARGO(2.000 MS)
• TE: LARGO(100MS)
BRILLA HIPERINTENSO NEGRO HIPOINTENSO
*LIQUIDO, LCR *HIERRO, PROTEINAS,
*HEMORRAGIA HIPERAGUDA *CA+
*EDEMA, TUMORES, INFRTOS *HEMATOMA AGUDO,
*MELANINA *SUBAGUDO,CRONICO

47. PONDERACION DP (SE)
• TR: LARGO(2.000 MS)
• TE: CORTO(20MS)

50. SECUENCIAS GRE

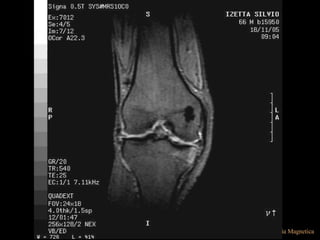

51. GRE
• SE UTILIZA LOS GRADIENTES SE LE AÑADE UN
CAMPO MAGNETICO
• SECUENCIAS RAPIDAS CON ANGULOS
MENORES DE 80º

65. IR
• INVERSION DE LA RECUPERACION
• PULSOS DE 180 Y 90
• LA IMAGEN TENDRA INFORMACION
• DE AQUELLO QUE TARDE MUCHO EN
RECUPERARSE

66. SECUENCIA IR (tiene TI)
TI TIEMPO DE INVERSION
ES EL TIEMPO ENTRE UN PULSO DE 180º Y 90º)
*FLAIR
*STIR

67. *FLAIR (fluid attenued inversion recovery)
• TI= LARGO PARA SATURAR EL AGUA,
• Para evaluar focos isquémicos

68. ENF DESMIELINIZANTES
SE VE LA ISQUEMIA
EN SUST. BLANCA
ALEJANDRA GALVEZ

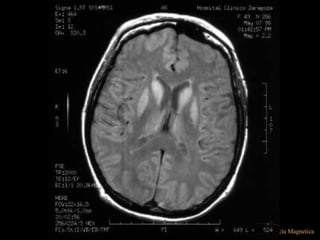

69. FLAIR
EL AGUA
DIO SEÑAL?
¿COMO SE VE
LA SUST. GRIS?
COMPARADO
CON UN T1
¿COMO SE VE
LA SUST. BLANCA?
ALEJANDRA GALVEZ

70. ENF DESMIELINIZANTES
SE VE LA ISQUEMIA
EN SUST. BLANCA
ALEJANDRA GALVEZ

71. FLAIR
EL AGUA
DIO SEÑAL?
¿COMO SE VE
LA SUST. GRIS?
COMPARADO
CON UN T1
¿COMO SE VE
LA SUST. BLANCA?
ALEJANDRA GALVEZ

73. *STIR (SHORT TIME INVERSION RECOVERY)
• TI= CORTO PARA SATURAR LA GRASA,
• Útil para evaluar y diferenciar un componente
liquido de grasa

74. IR
ALEJANDRA GALVEZ

77. ¿COMO SE TRADUCE EN IMAGENES LAS
DISTINTAS VARIANTES Y SECUENCIAS EN
LOS DISTINTOS TEJIDOS? VEAMOS SU
IMPORTANCIA

78. ALEJANDRA GALVEZ

79. ALEJANDRA GALVEZ
