Este documento describe diferentes técnicas de adquisición de imágenes en paralelo (TAP) utilizadas en resonancia magnética, incluyendo SENSE, PILS, SMASH, AUTO-SMASH y GRAPPA. Explica cómo cada técnica usa múltiples bobinas receptores para adquirir datos de la misma área anatómica con un campo de visión reducido, y luego aplica algoritmos de reconstrucción para combinar la información y generar una imagen final sin artefactos de solapamiento.

1. Universidad Central del Ecuador
Facultad de Ciencias Médicas
Radiología
Técnica de Adquisición en Paralelo
Lic. Norman Olmedo

2.  Integrantes
- Jácome Pablo
- Jurado Erika
- Pachacama Karina

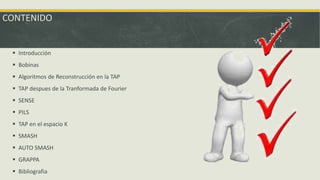

3. CONTENIDO
 Introducción
 Bobinas
 Algoritmos de Reconstrucción en la TAP
 TAP despues de la Tranformada de Fourier
 SENSE
 PILS
 TAP en el espacio K
 SMASH
 AUTO SMASH
 GRAPPA
 Bibliografia

4. Introducción

5. TAP
la adquisición de
imágenes consiste en
la utilización de varias
bobinas
se origina a partir de
receptores
"phased array"

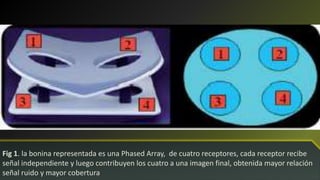

6. Fig 1. la bonina representada es una Phased Array, de cuatro receptores, cada receptor recibe
señal independiente y luego contribuyen los cuatro a una imagen final, obtenida mayor relación
señal ruido y mayor cobertura

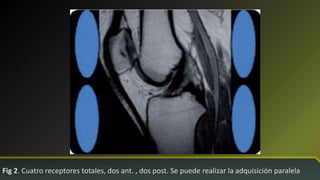

7. Fig 2. Cuatro receptores totales, dos ant. , dos post. Se puede realizar la adquisición paralela

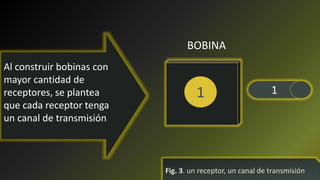

8. Al construir bobinas con
mayor cantidad de
receptores, se plantea
que cada receptor tenga
un canal de transmisión
Fig. 3. un receptor, un canal de transmisión
1 1
BOBINA

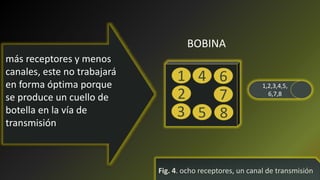

9. más receptores y menos
canales, este no trabajará
en forma óptima porque
se produce un cuello de
botella en la vía de
transmisión
Fig. 4. ocho receptores, un canal de transmisión
1 1,2,3,4,5,
6,7,8
BOBINA
2
3 5 8
7
64

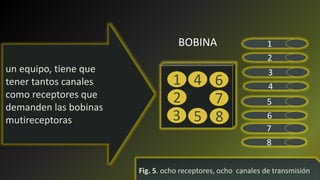

10. un equipo, tiene que
tener tantos canales
como receptores que
demanden las bobinas
mutireceptoras
Fig. 5. ocho receptores, ocho canales de transmisión
1
BOBINA
2
3 5 8
7
64
1
2
3
4
5
6
7
8

11. cuando la bobina tiene
más receptores que
canales en el equipo, se
ocupa arreglo de
receptores.
Fig. 6. ocho receptores, tres canales de transmisión 2,5,7. agrupación de 1,3,4,6,8
1
BOBINA
2
3 5 8
7
64
1
2
3
4
5
6
7
8

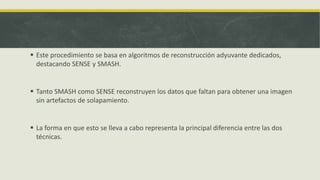

12.  Este procedimiento se basa en algoritmos de reconstrucción adyuvante dedicados,
destacando SENSE y SMASH.
 Tanto SMASH como SENSE reconstruyen los datos que faltan para obtener una imagen
sin artefactos de solapamiento.
 La forma en que esto se lleva a cabo representa la principal diferencia entre las dos
técnicas.

13. Algoritmos de reconstrucción de imagen en paralelo
SENSE codificación sensibilidad
PILS
(Parcialmente) de imágenes en paralelo
con la sensibilidad localizada
ASSET
matriz técnica de codificación
sensibilidad espacial
IPAT técnica de adquisición paralelo integral
Aceleradores -
GRAPPA
auto-calibración generalizada
adquisición parcialmente paralelo

14. EN EL
ESPACIO K
DESPUÉS
DE LA
TRANSFOR
MADA DE
FOURIER

15. Después De La
Transformada De Fourier

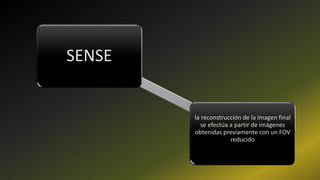

16. SENSE
la reconstrucción de la imagen final
se efectúa a partir de imágenes
obtenidas previamente con un FOV
reducido

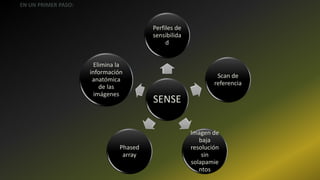

17. SENSE
Perfiles de
sensibilida
d
Scan de
referencia
Imagen de
baja
resolución
sin
solapamie
ntos
Phased
array
Elimina la
información
anatómica
de las
imágenes
EN UN PRIMER PASO:

18. EN UN SEGUNDO PLANO
La ejecución de las TAP es la obtención de datos de la misma zona anatómica con un FOV reducido produciendo los
artefactos de solapamiento.

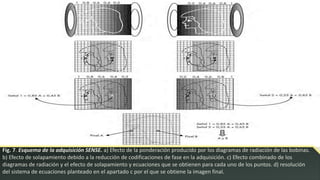

19. Fig. 7. Esquema de la adquisición SENSE. a) Efecto de la ponderación producido por los diagramas de radiación de las bobinas.
b) Efecto de solapamiento debido a la reducción de codificaciones de fase en la adquisición. c) Efecto combinado de los
diagramas de radiación y el efecto de solapamiento y ecuaciones que se obtienen para cada uno de los puntos. d) resolución
del sistema de ecuaciones planteado en el apartado c por el que se obtiene la imagen final.

21. PILS
Cada
elemento de
la antena
Obtiene
señal de una
porción
reducida del
objeto
Cada
elemento
adquiere
información
simultanea
FOV
reducido de
cada uno de
los
elementos

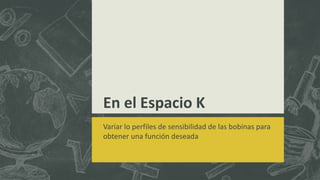

22. En el Espacio K
Variar lo perfiles de sensibilidad de las bobinas para
obtener una función deseada

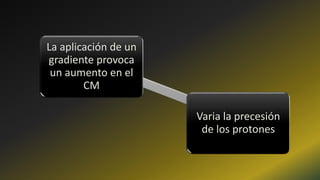

23. La aplicación de un
gradiente provoca
un aumento en el
CM
Varia la precesión
de los protones

24. Fig. 8. Llenado de espacio k de distintas sinusoidales

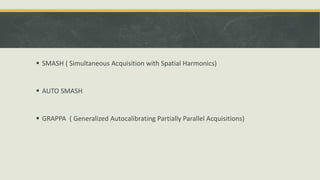

25.  SMASH ( Simultaneous Acquisition with Spatial Harmonics)
 AUTO SMASH
 GRAPPA ( Generalized Autocalibrating Partially Parallel Acquisitions)

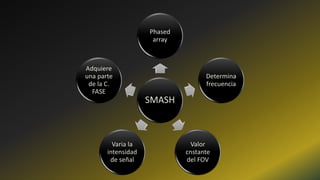

26. SMASH
Phased
array
Determina
frecuencia
Valor
cnstante
del FOV
Varia la
intensidad
de señal
Adquiere
una parte
de la C.
FASE

27. g1
g2
g3
Llenado de espacio K
Fig.9. SMASH: llenado de K en paralelo

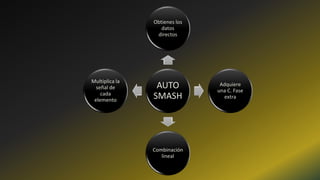

28. AUTO
SMASH
Obtienes los
datos
directos
Adquiere
una C. Fase
extra
Combinación
lineal
Multiplica la
señal de
cada
elemento

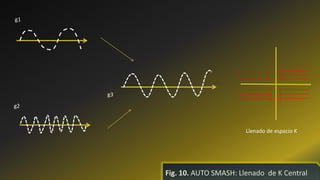

29. g1
g2
g3
Llenado de espacio K
Fig. 10. AUTO SMASH: Llenado de K Central

30. GRAPPA

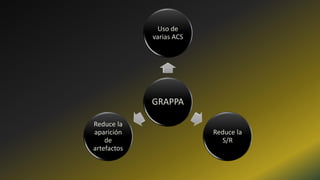

Uso de
varias ACS
Reduce la
S/R
Reduce la
aparición
de
artefactos

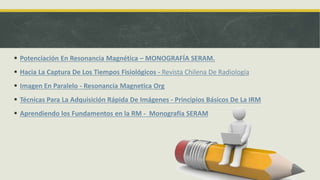

31. Bibliografía

32.  Potenciación En Resonancia Magnética – MONOGRAFÍA SERAM.
 Hacia La Captura De Los Tiempos Fisiológicos - Revista Chilena De Radiología
 Imagen En Paralelo - Resonancia Magnetica Org
 Técnicas Para La Adquisición Rápida De Imágenes - Principios Básicos De La IRM
 Aprendiendo los Fundamentos en la RM - Monografía SERAM
