2. Universidad Nacional De Agricultura.
Riegos y Drenajes.
Sistema de Riego por Microaspersión.
Presentado a : Ing. Manuel Chavarría.

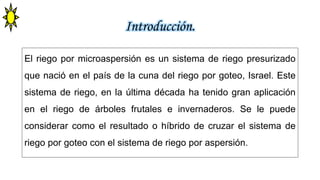

3. Introducción.
El riego por microaspersión es un sistema de riego presurizado
que nació en el país de la cuna del riego por goteo, Israel. Este
sistema de riego, en la última década ha tenido gran aplicación
en el riego de árboles frutales e invernaderos. Se le puede
considerar como el resultado o híbrido de cruzar el sistema de
riego por goteo con el sistema de riego por aspersión.

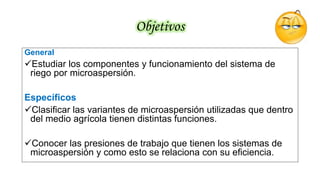

4. Objetivos
General
Estudiar los componentes y funcionamiento del sistema de
riego por microaspersión.
Específicos
Clasificar las variantes de microaspersión utilizadas que dentro
del medio agrícola tienen distintas funciones.
Conocer las presiones de trabajo que tienen los sistemas de
microaspersión y como esto se relaciona con su eficiencia.

5. El Riego Por Microaspersión.
El agua es imprescindible para la vida, en caso de falta de lluvia
o mal reparto estacional de la misma, el riego tiene como
finalidad suministrar el agua necesaria a los cultivos de tal forma
que no sufran pérdidas de producción.
Durante los últimos diez años el sistema de microasperción fue
adoptado en frutales a lado de la Aspersión y el Goteo. En
realidad, la microasperción reemplazo la aspersión con
resultados positivos (Armoni, 1989).

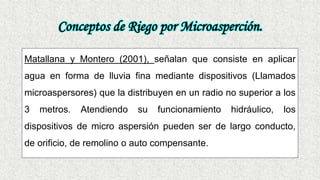

6. Conceptos de Riego por Microasperción.
Matallana y Montero (2001), señalan que consiste en aplicar
agua en forma de lluvia fina mediante dispositivos (Llamados
microaspersores) que la distribuyen en un radio no superior a los
3 metros. Atendiendo su funcionamiento hidráulico, los
dispositivos de micro aspersión pueden ser de largo conducto,
de orificio, de remolino o auto compensante.

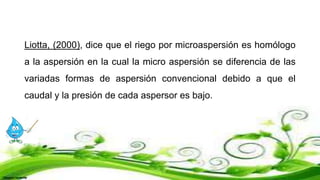

7. Liotta, (2000), dice que el riego por microaspersión es homólogo
a la aspersión en la cual la micro aspersión se diferencia de las
variadas formas de aspersión convencional debido a que el
caudal y la presión de cada aspersor es bajo.

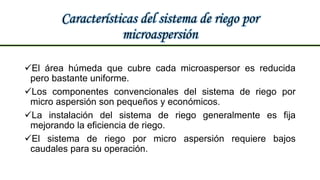

8. Características del sistema de riego por
microaspersión
El área húmeda que cubre cada microaspersor es reducida
pero bastante uniforme.
Los componentes convencionales del sistema de riego por
micro aspersión son pequeños y económicos.
La instalación del sistema de riego generalmente es fija
mejorando la eficiencia de riego.
El sistema de riego por micro aspersión requiere bajos
caudales para su operación.

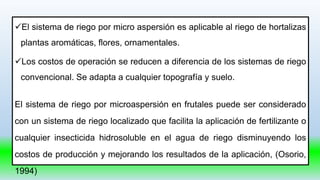

9. El sistema de riego por micro aspersión es aplicable al riego de hortalizas
plantas aromáticas, flores, ornamentales.
Los costos de operación se reducen a diferencia de los sistemas de riego
convencional. Se adapta a cualquier topografía y suelo.
El sistema de riego por microaspersión en frutales puede ser considerado
con un sistema de riego localizado que facilita la aplicación de fertilizante o
cualquier insecticida hidrosoluble en el agua de riego disminuyendo los
costos de producción y mejorando los resultados de la aplicación, (Osorio,
1994)

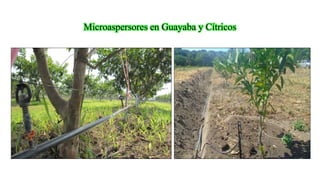

10. Microaspersores en Guayaba y Cítricos

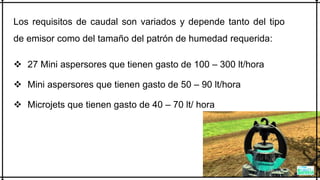

11. Los requisitos de caudal son variados y depende tanto del tipo
de emisor como del tamaño del patrón de humedad requerida:
 27 Mini aspersores que tienen gasto de 100 – 300 lt/hora
 Mini aspersores que tienen gasto de 50 – 90 lt/hora
 Microjets que tienen gasto de 40 – 70 lt/ hora

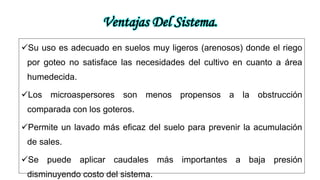

12. Ventajas Del Sistema.
Su uso es adecuado en suelos muy ligeros (arenosos) donde el riego
por goteo no satisface las necesidades del cultivo en cuanto a área
humedecida.
Los microaspersores son menos propensos a la obstrucción
comparada con los goteros.
Permite un lavado más eficaz del suelo para prevenir la acumulación
de sales.
Se puede aplicar caudales más importantes a baja presión
disminuyendo costo del sistema.

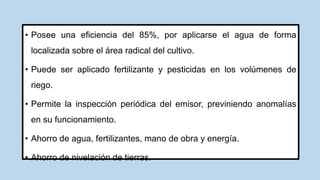

13. • Posee una eficiencia del 85%, por aplicarse el agua de forma
localizada sobre el área radical del cultivo.
• Puede ser aplicado fertilizante y pesticidas en los volúmenes de
riego.
• Permite la inspección periódica del emisor, previniendo anomalías
en su funcionamiento.
• Ahorro de agua, fertilizantes, mano de obra y energía.
• Ahorro de nivelación de tierras.

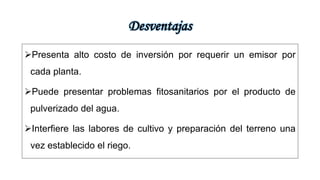

14. Desventajas
Presenta alto costo de inversión por requerir un emisor por
cada planta.
Puede presentar problemas fitosanitarios por el producto de
pulverizado del agua.
Interfiere las labores de cultivo y preparación del terreno una
vez establecido el riego.

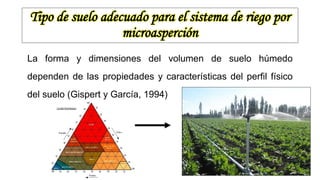

15. Tipo de suelo adecuado para el sistema de riego por
microasperción
La forma y dimensiones del volumen de suelo húmedo
dependen de las propiedades y características del perfil físico
del suelo (Gispert y García, 1994)

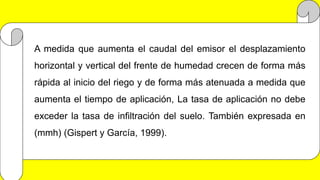

16. A medida que aumenta el caudal del emisor el desplazamiento
horizontal y vertical del frente de humedad crecen de forma más
rápida al inicio del riego y de forma más atenuada a medida que
aumenta el tiempo de aplicación, La tasa de aplicación no debe
exceder la tasa de infiltración del suelo. También expresada en
(mmh) (Gispert y García, 1999).

17. Traslape de Microaspersor
Puede ser en forma circular o en forma de triangulo, en instalaciones
permanentes en marcos de 8 x 8 hasta 10 x 10, con inversiones
mucho menores a los sistemas permanentes de riego por aspersión
de estos cultivos.
El espaciamiento entre los emisores será similar al de los árboles, con
un emisor por planta o entre dos plantas, según la distancia entre
ellas.

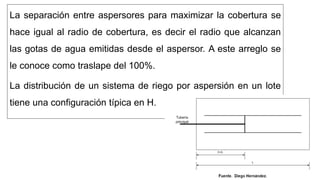

18. La separación entre aspersores para maximizar la cobertura se
hace igual al radio de cobertura, es decir el radio que alcanzan
las gotas de agua emitidas desde el aspersor. A este arreglo se
le conoce como traslape del 100%.
La distribución de un sistema de riego por aspersión en un lote
tiene una configuración típica en H.

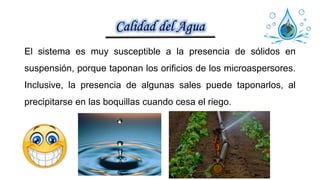

20. Calidad del Agua
El sistema es muy susceptible a la presencia de sólidos en
suspensión, porque taponan los orificios de los microaspersores.
Inclusive, la presencia de algunas sales puede taponarlos, al
precipitarse en las boquillas cuando cesa el riego.

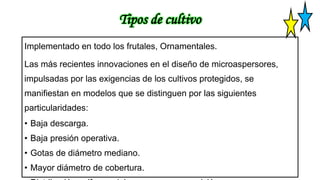

21. Tipos de cultivo
Implementado en todo los frutales, Ornamentales.
Las más recientes innovaciones en el diseño de microaspersores,
impulsadas por las exigencias de los cultivos protegidos, se
manifiestan en modelos que se distinguen por las siguientes
particularidades:
• Baja descarga.
• Baja presión operativa.
• Gotas de diámetro mediano.
• Mayor diámetro de cobertura.

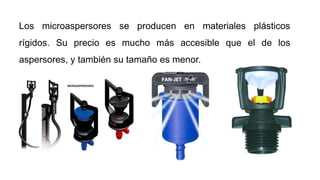

22. Los microaspersores se producen en materiales plásticos
rígidos. Su precio es mucho más accesible que el de los
aspersores, y también su tamaño es menor.

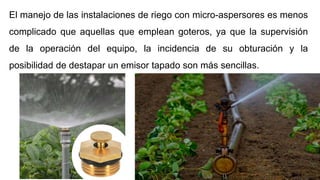

23. El manejo de las instalaciones de riego con micro-aspersores es menos
complicado que aquellas que emplean goteros, ya que la supervisión
de la operación del equipo, la incidencia de su obturación y la
posibilidad de destapar un emisor tapado son más sencillas.

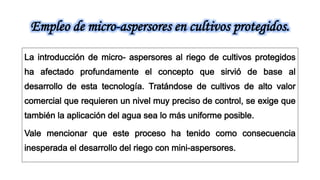

24. Empleo de micro-aspersores en cultivos protegidos.

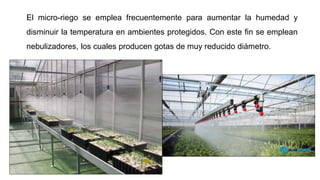

25. El micro-riego se emplea frecuentemente para aumentar la humedad y
disminuir la temperatura en ambientes protegidos. Con este fin se emplean
nebulizadores, los cuales producen gotas de muy reducido diámetro.

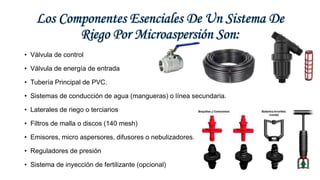

26. Los Componentes Esenciales De Un Sistema De
Riego Por Microaspersión Son:
• Válvula de control
• Válvula de energía de entrada
• Tubería Principal de PVC.
• Sistemas de conducción de agua (mangueras) o línea secundaria.
• Laterales de riego o terciarios
• Filtros de malla o discos (140 mesh)
• Emisores, micro aspersores, difusores o nebulizadores.
• Reguladores de presión
• Sistema de inyección de fertilizante (opcional)

28. Presión de mariposas
Caudal del gotero: 28 Lts/h, y la capacidad de riego: 22.40
metros cúbicos/ha/h

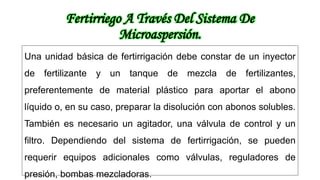

29. Fertirriego A Través Del Sistema De
Microaspersión.
Una unidad básica de fertirrigación debe constar de un inyector
de fertilizante y un tanque de mezcla de fertilizantes,
preferentemente de material plástico para aportar el abono
líquido o, en su caso, preparar la disolución con abonos solubles.
También es necesario un agitador, una válvula de control y un
filtro. Dependiendo del sistema de fertirrigación, se pueden
requerir equipos adicionales como válvulas, reguladores de
presión, bombas mezcladoras.

30. Conclusiones
El uso del sistema de riego por micro aspersión se ha difundido
rápidamente en los últimos años ya que es un sistema muy
novedoso, permitiendo ahorrar agua, tiempo, dinero y mano de obra
con lo cual podemos reducir los costos de producción.
Lo podemos utilizar muchas veces en condiciones adversas, como
terrenos con mucha pendiente, adaptándose a muchos cultivos
hortícolas, frutales e incluso jardinería, dándonos un riego mas
uniforme y localizado en relación a otros sistemas de riego.
