1. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA FACULTAD DE CIENCIAS QUÍMICAS ESPECTROFOTÓMETRO DE TRANSFORMADA DE FOURIER EQUIPO # 6 CARRASCO VAZQUEZ RAMIRO LÓPEZ LUNA IVONNE MARTÍNEZ ARCOS DULCE IVETTE

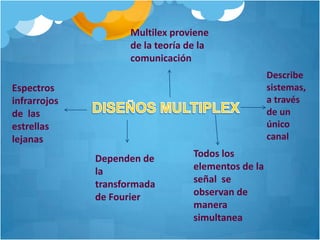

3. Multilex proviene de la teoría de la comunicación Describe sistemas, a través de un único canal Espectros infrarrojos de las estrellas lejanas DISEÑOS MULTIPLEX Todos los elementos de la señal se observan de manera simultanea Dependen de la transformada de Fourier
4.
5.

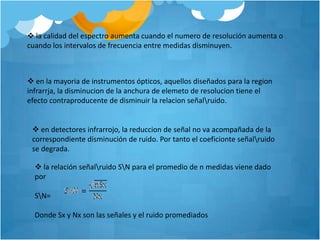

6. en la mayoria de instrumentos ópticos, aquellos diseñados para la region infrarrja, la disminucion de la anchura de elemeto de resolucion tiene el efecto contraproducente de disminuir la relacion señaluido.
7. en detectores infrarrojo, la reduccion de señal no va acompañada de la correspondiente disminución de ruido. Por tanto el coeficionte señaluido se degrada.
8. la relación señaluido S para el promedio de n medidas viene dado por S= Donde Sx y Nx son las señales y el ruido promediados
9.

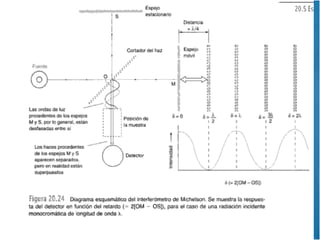

10. la muestra se coloca, en el ordinario entre el interferómetro y el detector.

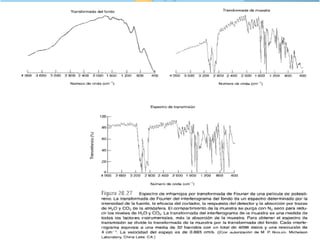

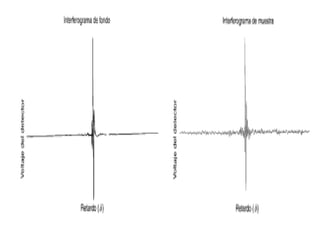

11. Como la muestra absorbe ciertas longitudes de luz el interferograma contiene la fuente del espectro menos el espectro de la muestra. Figura 1 y 2
12. Ante todo se registra en el interferograma la disolución de una muestra de referencia y se transforma en un espectro.
13. A continuación se registra el interferograma de una muestra en el mismo disolvente y cubeta, y se transforma en un espectro.
14. El cociente entre el primer y el segundo espectro es el espectro de transmisión de infrarrojos de la muestra. figura 3.
15.
16.
17.
18.
19.
20.

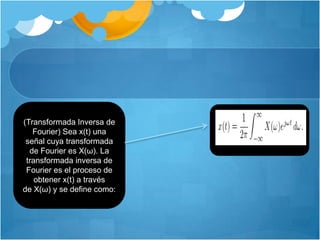

21. (Transformada Inversa de Fourier) Sea x(t) una señal cuya transformada de Fourier es X(ω). La transformada inversa de Fourier es el proceso de obtener x(t) a través de X(ω) y se define como:
22.
23.
24.
25.

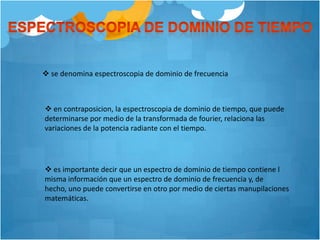

26. en contraposicion, la espectroscopia de dominio de tiempo, que puede determinarse por medio de la transformada de fourier, relaciona las variaciones de la potencia radiante con el tiempo.
27.
28.
29.
30.
31.

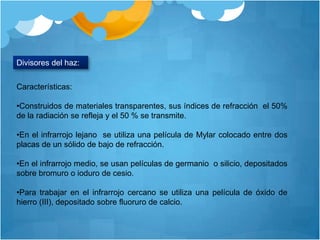

32. En el infrarrojo lejano se utiliza una película de Mylar colocado entre dos placas de un sólido de bajo de refracción.
33. En el infrarrojo medio, se usan películas de germanio o silicio, depositados sobre bromuro o ioduro de cesio.
34.
35.

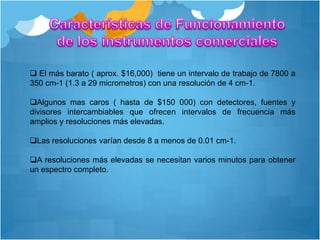

36. Algunos mas caros ( hasta de $150 000) con detectores, fuentes y divisores intercambiables que ofrecen intervalos de frecuencia más amplios y resoluciones más elevadas.

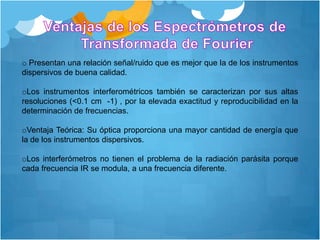

39. Los instrumentos interferométricos también se caracterizan por sus altas resoluciones (<0.1 cm -1) , por la elevada exactitud y reproducibilidad en la determinación de frecuencias.
40. Ventaja Teórica: Su óptica proporciona una mayor cantidad de energía que la de los instrumentos dispersivos.
41. Los interferómetros no tienen el problema de la radiación parásita porque cada frecuencia IR se modula, a una frecuencia diferente.
