Filtros activos son filtros electrónicos que contienen componentes activos como tubos de vacío, transistores o amplificadores operacionales, lo que les permite ganar o amplificar la señal de entrada. Existen diferentes tipos de filtros como pasa bajos, pasa altos y pasa banda, dependiendo de qué frecuencias dejan pasar. Los filtros se usan comúnmente en sistemas de comunicaciones para filtrar señales no deseadas.

1. República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Superior
I.U.T Antonio José de Sucre
Maracaibo estado Zulia
Filtros activos
Profesora:
Ranielina Rondón
Realizado por:
Alberto Hernández
Maracaibo 17 de julio de 2014

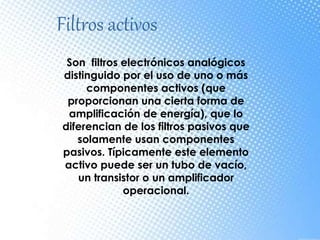

2. Filtros activos
Son filtros electrónicos analógicos
distinguido por el uso de uno o más
componentes activos (que
proporcionan una cierta forma de
amplificación de energía), que lo
diferencian de los filtros pasivos que
solamente usan componentes
pasivos. Típicamente este elemento
activo puede ser un tubo de vacío,
un transistor o un amplificador
operacional.

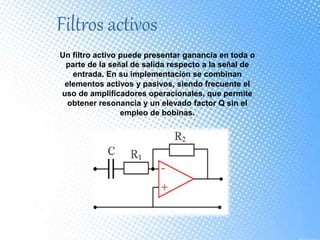

3. Filtros activos
Un filtro activo puede presentar ganancia en toda o
parte de la señal de salida respecto a la señal de
entrada. En su implementación se combinan
elementos activos y pasivos, siendo frecuente el
uso de amplificadores operacionales, que permite
obtener resonancia y un elevado factor Q sin el
empleo de bobinas.

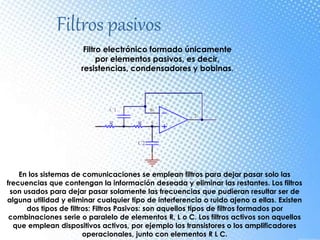

4. Filtros pasivos
Filtro electrónico formado únicamente
por elementos pasivos, es decir,
resistencias, condensadores y bobinas.
En los sistemas de comunicaciones se emplean filtros para dejar pasar solo las
frecuencias que contengan la información deseada y eliminar las restantes. Los filtros
son usados para dejar pasar solamente las frecuencias que pudieran resultar ser de
alguna utilidad y eliminar cualquier tipo de interferencia o ruido ajeno a ellas. Existen
dos tipos de filtros: Filtros Pasivos: son aquellos tipos de filtros formados por
combinaciones serie o paralelo de elementos R, L o C. Los filtros activos son aquellos
que emplean dispositivos activos, por ejemplo los transistores o los amplificadores
operacionales, junto con elementos R L C.

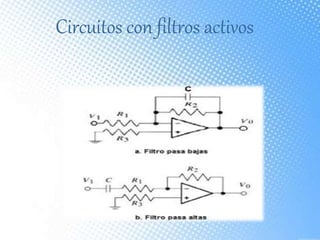

5. Circuitos con filtros activos

6. Circuitos con filtros activos

7. Circuitos con filtros activos

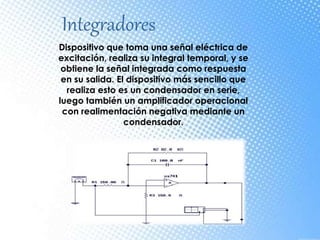

8. Integradores
Dispositivo que toma una señal eléctrica de
excitación, realiza su integral temporal, y se
obtiene la señal integrada como respuesta
en su salida. El dispositivo más sencillo que
realiza esto es un condensador en serie,
luego también un amplificador operacional
con realimentación negativa mediante un
condensador.

9. Derivadores
Realiza la operación matemática de derivación, de
modo que la salida de este circuito es proporcional
a la derivada en el tiempo de la señal de entrada.
En otras palabras, la salida es proporcional a la
velocidad de variación de la señal de entrada.
La magnitud de su salida se determina por la velocidad a la
que se aplica el voltaje a los cambios de la entrada. Cuanto
más rápido se produzcan los cambios en la entrada, mayor
será la tensión de salida.

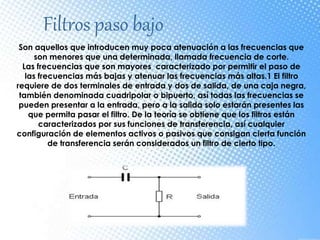

10. Filtros paso bajo
Son aquellos que introducen muy poca atenuación a las frecuencias que
son menores que una determinada, llamada frecuencia de corte.
Las frecuencias que son mayores caracterizado por permitir el paso de
las frecuencias más bajas y atenuar las frecuencias más altas.1 El filtro
requiere de dos terminales de entrada y dos de salida, de una caja negra,
también denominada cuadripolar o bipuerto, así todas las frecuencias se
pueden presentar a la entrada, pero a la salida solo estarán presentes las
que permita pasar el filtro. De la teoría se obtiene que los filtros están
caracterizados por sus funciones de transferencia, así cualquier
configuración de elementos activos o pasivos que consigan cierta función
de transferencia serán considerados un filtro de cierto tipo.

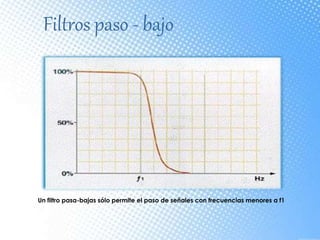

11. Filtros paso - bajo
Un filtro pasa-bajas sólo permite el paso de señales con frecuencias menores a f1

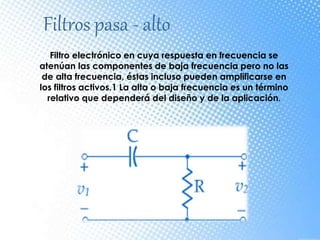

12. Filtros pasa - alto
Filtro electrónico en cuya respuesta en frecuencia se
atenúan las componentes de baja frecuencia pero no las
de alta frecuencia, éstas incluso pueden amplificarse en
los filtros activos.1 La alta o baja frecuencia es un término
relativo que dependerá del diseño y de la aplicación.

13. Filtros pasa - alto
Un filtro pasa-altas sólo permite el paso de señales con frecuencias mayores
a f1

14. Filtros pasa - banda
son aquellos permiten el paso de una señal en un
intervalo de frecuencias, y atenuar el resto de
frecuencias; el caso contrario es el filtro corte de
banda, el cual deja pasar la señal a todas las
frecuencias exceptuando un intervalo en el cual la
señal es atenuada. La siguiente red contiene dos
resistores y dos condensadores.

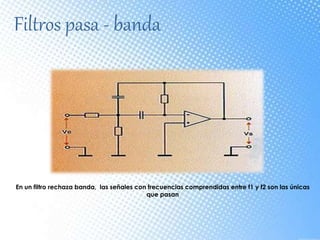

15. Filtros pasa - banda
En un filtro rechaza banda, las señales con frecuencias comprendidas entre f1 y f2 son las únicas
que pasan

16. Filtros activos sincronizables
Son ideales para aplicaciones de preselección en equipos
de medición y prueba de banda ancha, sistemas de
comunicaciones y subsistemas de electronic warfare (EW) de
hasta 37.0 GHz. Estos filtros MMIC ajustados analógicamente
son insensibles a las condiciones ambientales, mientras que
su pequeño tamaño físico proporciona una alternativa
superior a la cavidad resonante y a las soluciones MEMS de
la competencia.

17. Filtros con hendiduras
básicamente son filtros con aberturas bien sean profundas o poco
profundas que no llegan a dividirlo del todo, se utilizan en la
electrónica como método para amplificadores operacionales.
