Este documento describe la evolución de las máquinas troqueladoras, desde las manuales hasta las automáticas modernas controladas por computadora. Explica que originalmente el troquelado se realizaba de forma manual con bajas velocidades y alto desperdicio. Luego surgieron las troqueladoras mecánicas accionadas por prensas, e hidráulicas con mayores fuerzas de corte. Finalmente, los avances en electrónica e informática permitieron automatizar el proceso y controlar las troqueladoras a distancia desde una computadora.

1. Evolución de los automatismosTroqueladora de laminaPresentado por:Jorge Enrique Carrascal Cod. 2060964Johan Enrique Ardila Cod. 2053359Néstor Leonardo Estupiñan Cod. 2073589Juan David Ballesteros Cod. 2083196Presentado a:Ing. Ricardo Jaimes Rolon

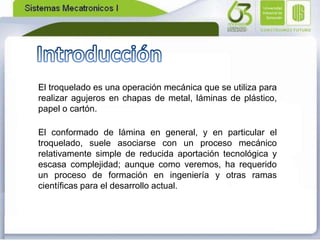

2. IntroducciónEl troquelado es una operación mecánica que se utiliza para realizar agujeros en chapas de metal, láminas de plástico, papel o cartón.El conformado de lámina en general, y en particular el troquelado, suele asociarse con un proceso mecánico relativamente simple de reducida aportación tecnológica y escasa complejidad; aunque como veremos, ha requerido un proceso de formación en ingeniería y otras ramas científicas para el desarrollo actual.

3. La troqueladora lo constituyen el troquel que tiene la forma y dimensiones del agujero que se quiera realizar, y la matriz de corte por donde se inserta el troquel cuando es impulsado de forma enérgica por la potencia que le proporciona la prensa mediante un accionamiento, da un golpe seco y contundente sobre la chapa, produciendo un corte limpio de la misma. En la figura tenemos las partes de la maquina troqueladora.

4. Se tenia antiguamente, el uso del troquel plenamente manual, para realizar cortes de laminas, con velocidades de reacción bajas y desperdicio de materiales altos.Una evolución gradual se da cuando se introduce la ingeniería como tal, hacia el desarrollo de prensas mecánicas, dando un nuevo aire al troquelado trayendo consigo la troqueladora mecánica.El principio de la misma es una máquina que acumula energía mediante un volante de inercia y la transmite bien mecánicamente (prensa de revolución total) o neumáticamente (prensa de revolución parcial) a un troquel o matriz mediante un sistema de biela-manivela.

5. De forma precedente la hidráulica abre espacio a grandes cantidades de esfuerzos en prensas, llevando consigo la mejora del troquel, en donde ya se habla de toneladas de fuerza.Finalmente los avances tecnológicos en electrónica e informática nos trajeron la optimización para prensado, que ya se puede considerar como autómata que puede ser controlado desde un computador a distancia.

6. PRIMERAS TROQUELADORAS Troqueladora Manual Troqueladora manual: son troqueladoras accionadas por el pie y un mecanismo que accionaba el punzón.

7. Pueden imprimir hasta 3.5 toneladas de presión al impacto, no utiliza electricidad y tienen una pulgada de carrera.Troqueladora Mecánica La prensa mecánica o prensadora es una máquina que acumula energía mediante un volante de inercia y la transmite a un troquel o matrizmediante un sistema de biela-manivela.

8. Se clasifican en:

9. Prensa de Revolución total, llamadas también de embrague mecánico o de chaveta.

10. Prensas de revolución parcial.Troqueladora Mecánica Se encuentran en el mercado desde 1 tonelada de presión hasta 450 toneladas.

11. Funcionan mediante un motor eléctrico que mueve un eje y este a su vez un volante, este eje tiene una cuña que al encontrarse con el volante acciona el punzón.

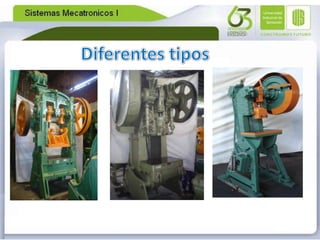

12. El sistema eléctrico solo consta de un sistema de encendido, apagado, un sistema de paro de emergencia y un fusible.Diferentes tipos

13. Troqueladora automáticaproducción rápida de velocidadmejor rendimientotamaño más grande de cortetecnología más avanzada

14. Características:. Adopta el control PLC, lleva a cabo la automatización completa del proceso de producción.Adopta el mecanismo intermitente a leva(optimizado por la computadora) para garantizar la precisión del corte de moldes.Motor principal: Controlado por un invertidor de frecuencia, puede realizar la regulación de velocidad sin etapas.

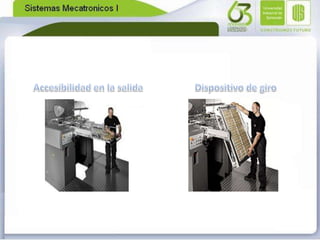

15. ActuadoresLas principales aplicaciones se encuentran en máquinas troqueladora, Las ventajas que presentan los actuadores cilíndricos (pistón) de esta naturaleza son:Altos índices entre potencia y carga

16. Mayor exactitud
