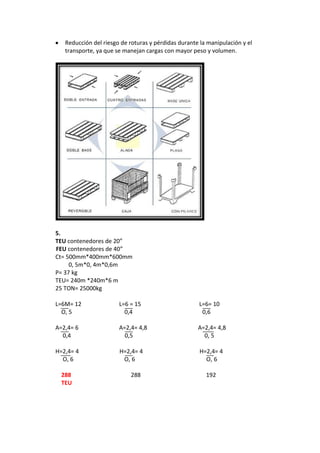

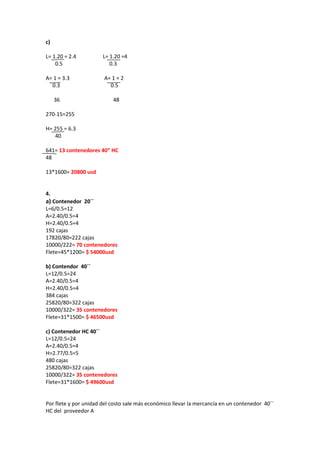

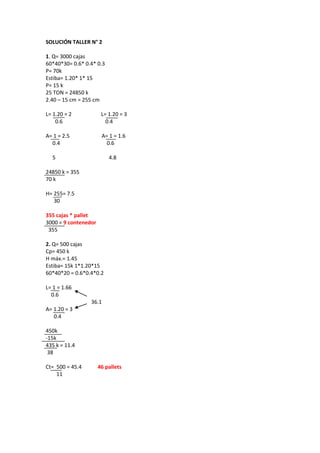

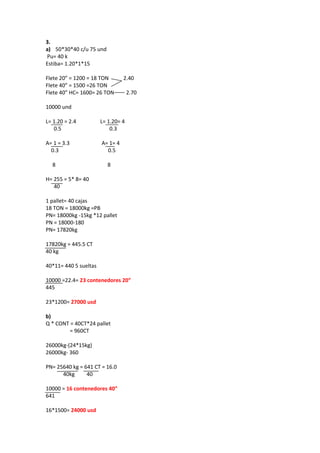

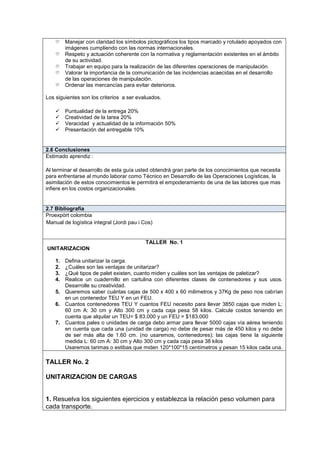

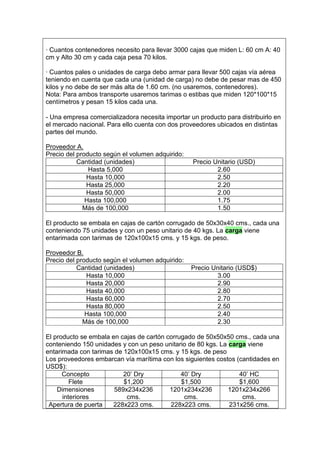

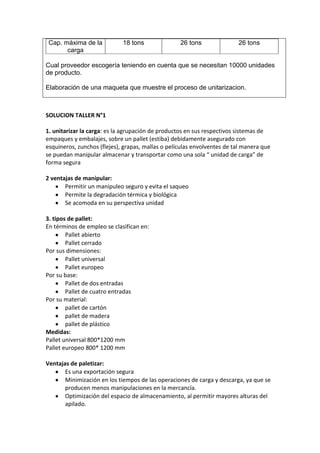

Este documento presenta una guía de aprendizaje para el programa de formación de Técnico en Desarrollo de Operaciones Logísticas en la Cadena de Abastecimiento. La guía incluye dos talleres sobre unitarización de cargas que los estudiantes deben completar. El primer taller cubre conceptos básicos como tipos de palets y contenedores, y cómo calcular la capacidad de carga. El segundo taller presenta ejercicios prácticos sobre cómo unitarizar diferentes cantidades de cajas para transporte marítimo y aéreo.

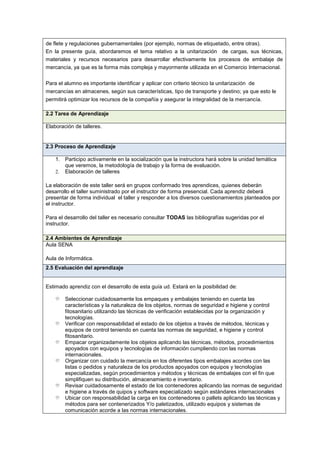

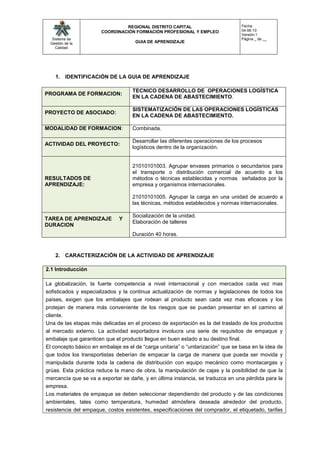

1. <br />IDENTIFICACIÓN DE LA GUIA DE APRENDIZAJE<br />PROGRAMA DE FORMACION:TECNICO DESARROLLO DE OPERACIONES LOGÍSTICA EN LA CADENA DE ABASTECIMIENTO.PROYECTO DE ASOCIADO:SISTEMATIZACIÓN DE LAS OPERACIONES LOGÍSTICAS EN LA CADENA DE ABASTECIMIENTO.MODALIDAD DE FORMACION:Combinada.ACTIVIDAD DEL PROYECTO:Desarrollar las diferentes operaciones de los procesos logísticos dentro de la organización.RESULTADOS DE APRENDIZAJE: 21010101003. Agrupar envases primarios o secundarios para el transporte o distribución comercial de acuerdo a los métodos o técnicas establecidas y normas señalados por la empresa y organismos internacionales. 21010101005. Agrupar la carga en una unidad de acuerdo a las técnicas, métodos establecidos y normas internacionales. TAREA DE APRENDIZAJE Y DURACION Socialización de la unidad.Elaboración de talleresDuración 40 horas.<br />CARACTERIZACIÓN DE LA ACTIVIDAD DE APRENDIZAJE<br />2.1 Introducción La globalización, la fuerte competencia a nivel internacional y con mercados cada vez mas sofisticados y especializados y la continua actualización de normas y legislaciones de todos los países, exigen que los embalajes que rodean al producto sean cada vez mas eficaces y los protejan de manera más conveniente de los riesgos que se puedan presentar en el camino al cliente. Una de las etapas más delicadas en el proceso de exportación es la del traslado de los productos al mercado externo. La actividad exportadora involucra una serie de requisitos de empaque y embalaje que garanticen que el producto llegue en buen estado a su destino final. El concepto básico en embalaje es el de “carga unitaria” o “unitarización” que se basa en la idea de que todos los transportistas deberían de empacar la carga de manera que pueda ser movida y manipulada durante toda la cadena de distribución con equipo mecánico como montacargas y grúas. Esta práctica reduce la mano de obra, la manipulación de cajas y la posibilidad de que la mercancía que se va a exportar se dañe, y en última instancia, se traduzca en una pérdida para la empresa. Los materiales de empaque se deben seleccionar dependiendo del producto y de las condiciones ambientales, tales como temperatura, humedad atmósfera deseada alrededor del producto, resistencia del empaque, costos existentes, especificaciones del comprador, el etiquetado, tarifas de flete y regulaciones gubernamentales (por ejemplo, normas de etiquetado, entre otras). En la presente guía, abordaremos el tema relativo a la unitarización de cargas, sus técnicas, materiales y recursos necesarios para desarrollar efectivamente los procesos de embalaje de mercancía, ya que es la forma más compleja y mayormente utilizada en el Comercio Internacional. Para el alumno es importante identificar y aplicar con criterio técnico la unitarización de mercancías en almacenes, según sus características, tipo de transporte y destino; ya que esto le permitirá optimizar los recursos de la compañía y asegurar la integralidad de la mercancía.2.2 Tarea de AprendizajeElaboración de talleres.2.3 Proceso de Aprendizaje Participo activamente en la socialización que la instructora hará sobre la unidad temática que veremos, la metodología de trabajo y la forma de evaluación. Elaboración de talleres La elaboración de este taller será en grupos conformado tres aprendices, quienes deberán desarrollo el taller suministrado por el instructor de forma presencial. Cada aprendiz deberá presentar de forma individual el taller y responder a los diversos cuestionamientos planteados por el instructor. Para el desarrollo del taller es necesario consultar TODAS las bibliografías sugeridas por el instructor.2.4 Ambientes de AprendizajeAula SENAAula de Informática.2.5 Evaluación del aprendizajeEstimado aprendiz con el desarrollo de esta guía ud. Estará en la posibilidad de:Seleccionar cuidadosamente los empaques y embalajes teniendo en cuenta las características y la naturaleza de los objetos, normas de seguridad e higiene y control fitosanitario utilizando las técnicas de verificación establecidas por la organización y tecnologías.Verificar con responsabilidad el estado de los objetos a través de métodos, técnicas y equipos de control teniendo en cuenta las normas de seguridad, e higiene y control fitosanitario.Empacar organizadamente los objetos aplicando las técnicas, métodos, procedimientos apoyados con equipos y tecnologías de información cumpliendo con las normas internacionales.Organizar con cuidado la mercancía en los diferentes tipos embalajes acordes con las listas o pedidos y naturaleza de los productos apoyados con equipos y tecnologías especializadas, según procedimientos y métodos y técnicas de embalajes con el fin que simplifiquen su distribución, almacenamiento e inventario.Revisar cuidadosamente el estado de los contenedores aplicando las normas de seguridad e higiene a través de quipos y software especializado según estándares internacionalesUbicar con responsabilidad la carga en los contenedores o pallets aplicando las técnicas y métodos para ser contenerizados Y/o paletizados, utilizado equipos y sistemas de comunicación acorde a las normas internacionales.Manejar con claridad los símbolos pictográficos los tipos marcado y rotulado apoyados con imágenes cumpliendo con las normas internacionales.Respeto y actuación coherente con la normativa y reglamentación existentes en el ámbito de su actividad.Trabajar en equipo para la realización de las diferentes operaciones de manipulación.Valorar la importancia de la comunicación de las incidencias acaecidas en el desarrollo de las operaciones de manipulación.Ordenar las mercancías para evitar deterioros.Los siguientes son los criterios a ser evaluados.Puntualidad de la entrega 20%Creatividad de la tarea 20%Veracidad y actualidad de la información 50%Presentación del entregable 10%2.6 ConclusionesEstimado aprendiz :Al terminar el desarrollo de esta guía usted obtendrá gran parte de los conocimientos que necesita para enfrentarse al mundo laborar como Técnico en Desarrollo de las Operaciones Logísticas, la asimilación de estos conocimientos le permitirá el empoderamiento de una de las labores que mas infiere en los costos organizacionales.2.7 BibliografíaProexpòrt colombiaManual de logística integral (Jordi pau i Cos) TALLER No. 1 UNITARIZACIONDefina unitarizar la carga.¿Cuáles son las ventajas de unitarizar?¿Qué tipos de palet existen, cuanto miden y cuáles son las ventajas de paletizar?Realice un cuadernillo en cartulina con diferentes clases de contenedores y sus usos. Desarrolle su creatividad.Queremos saber cuántas cajas de 500 x 400 x 60 milimetros y 37Kg de peso nos cabrían en un contenedor TEU Y en un FEU.Cuantos contenedores TEU Y cuantos FEU necesito para llevar 3850 cajas que miden L: 60 cm A: 30 cm y Alto 300 cm y cada caja pesa 58 kilos. Calcule costos teniendo en cuenta que alquilar un TEU= $ 83.000 y un FEU = $183.000Cuantos pales o unidades de carga debo armar para llevar 5000 cajas vía aérea teniendo en cuenta que cada una (unidad de carga) no debe de pesar más de 450 kilos y no debe de ser más alta de 1.60 cm. (no usaremos, contenedores); las cajas tiene la siguiente medida L: 60 cm A: 30 cm y Alto 300 cm y cada caja pesa 38 kilos Usaremos tarimas o estibas que miden 120*100*15 centímetros y pesan 15 kilos cada una.TALLER No. 2UNITARIZACION DE CARGAS1. Resuelva los siguientes ejercicios y establezca la relación peso volumen para cada transporte.· Cuantos contenedores necesito para llevar 3000 cajas que miden L: 60 cm A: 40 cm y Alto 30 cm y cada caja pesa 70 kilos.· Cuantos pales o unidades de carga debo armar para llevar 500 cajas vía aérea teniendo en cuenta que cada una (unidad de carga) no debe de pesar mas de 450 kilos y no debe de ser más alta de 1.60 cm. (no usaremos, contenedores).Nota: Para ambos transporte usaremos tarimas o estibas que miden 120*100*15 centímetros y pesan 15 kilos cada una.- Una empresa comercializadora necesita importar un producto para distribuirlo en el mercado nacional. Para ello cuenta con dos proveedores ubicados en distintas partes del mundo. Proveedor A.Precio del producto según el volumen adquirido:Cantidad (unidades)Precio Unitario (USD)Hasta 5,0002.60Hasta 10,0002.50Hasta 25,0002.20Hasta 50,0002.00Hasta 100,0001.75Más de 100,0001.50 El producto se embala en cajas de cartón corrugado de 50x30x40 cms., cada una conteniendo 75 unidades y con un peso unitario de 40 kgs. La carga viene entarimada con tarimas de 120x100x15 cms. y 15 kgs. de peso.Proveedor B.Precio del producto según el volumen adquirido:Cantidad (unidades)Precio Unitario (USD$)Hasta 10,0003.00Hasta 20,0002.90Hasta 40,0002.80Hasta 60,0002.70Hasta 80,0002.50Hasta 100,0002.40Más de 100,0002.30 El producto se embala en cajas de cartón corrugado de 50x50x50 cms., cada una conteniendo 150 unidades y con un peso unitario de 80 kgs. La carga viene entarimada con tarimas de 120x100x15 cms. y 15 kgs. de pesoLos proveedores embarcan vía marítima con los siguientes costos (cantidades en USD$):Concepto20’ Dry40’ Dry40’ HCFlete$1,200$1,500$1,600Dimensiones interiores589x234x236 cms.1201x234x236 cms.1201x234x266 cms.Apertura de puerta228x223 cms.228x223 cms.231x256 cms.Cap. máxima de la carga18 tons26 tons26 tonsCual proveedor escogería teniendo en cuenta que se necesitan 10000 unidades de producto.Elaboración de una maqueta que muestre el proceso de unitarizacion.<br />SOLUCION TALLER N°1 <br />1. unitarizar la carga: es la agrupación de productos en sus respectivos sistemas de empaques y embalajes, sobre un pallet (estiba) debidamente asegurado con esquineros, zunchos (flejes), grapas, mallas o películas envolventes de tal manera que se puedan manipular almacenar y transportar como una sola “ unidad de carga” de forma segura<br />2 ventajas de manipular:<br />Permitir un manipuleo seguro y evita el saqueo<br />Permite la degradación térmica y biológica<br />Se acomoda en su perspectiva unidad<br />3. tipos de pallet:<br />En términos de empleo se clasifican en:<br />Pallet abierto<br />Pallet cerrado<br />Por sus dimensiones:<br />Pallet universal<br />Pallet europeo<br />Por su base:<br />Pallet de dos entradas<br />Pallet de cuatro entradas<br />Por su material:<br />pallet de cartón <br />pallet de madera<br />pallet de plástico<br />Medidas:<br />Pallet universal 800*1200 mm<br />Pallet europeo 800* 1200 mm<br />Ventajas de paletizar:<br />Es una exportación segura<br />Minimización en los tiempos de las operaciones de carga y descarga, ya que se producen menos manipulaciones en la mercancía.<br />Optimización del espacio de almacenamiento, al permitir mayores alturas del apilado.<br />Reducción del riesgo de roturas y pérdidas durante la manipulación y el transporte, ya que se manejan cargas con mayor peso y volumen.<br />5. <br />TEU contenedores de 20”<br /> FEU contenedores de 40”<br />Ct= 500mm*400mm*600mm<br /> 0, 5m*0, 4m*0,6m<br />P= 37 kg<br />TEU= 240m *240m*6 m<br />25 TON= 25000kg<br />L=6M= 12 L=6 = 15 L=6= 10<br /> O, 5 0,4 0,6<br />A=2,4= 6 A=2,4= 4,8 A=2,4= 4,8<br /> 0,4 0,5 0, 5<br />H=2,4= 4 H=2,4= 4 H=2,4= 4<br /> O, 6 O, 6 O, 6<br /> 288 288 192 <br /> TEU<br />25000 kg = 675, 6 pesos<br />37 kg 576 FEU<br /> <br />6. Q= 3850 cajas<br />P= 58 kg<br />TEU= $ 83000<br />60* 30*30<br />L= 6 = 10 L= 6 = 20<br /> 0, 6 0,3 <br />A= 2,4 = 8 A= 2,4 =4 <br /> 0, 3 0,6<br />H= 2,4 = 8 H= 2,4 = 8<br /> 0, 3 0, 3 <br />640 640<br />25000 kg = 431 3850 cajas = 8.9 = 8 contenedores<br />58 kg 431 cajas <br />Q= TEU 20” = 25 TON<br />1= 431<br />2= 862<br />TEU= contenedores $* 9= 747.000<br />FEU = 183.000$ * 5= 915.000<br />4 FEUS = 8 TEUS<br />4* 183000=732000<br /> 1 TEU = 83000<br /> 815000<br />7. Q= 5000 cajas<br />60*30*30 = 0.6*0.3*0.3<br />P= 38k/ cada una<br />P máx.= 450<br />H máx.= 1.60<br />Pallet americano= 1.20*1*15<br />L= 1.20 = 2 L= 1.20 = 4<br /> 0.6 0.3<br /> 6 4<br />A= 1 = 3.3 A= 1 =1.66<br /> 0.3 0.6<br /> 455 Pallets<br />SOLUCIÓN TALLER N° 2<br />1. Q= 3000 cajas<br />60*40*30= 0.6* 0.4* 0.3<br />P= 70k<br />Estiba= 1.20* 1* 15<br />P= 15 k<br />25 TON = 24850 k<br />2.40 – 15 cm = 255 cm<br />L= 1.20 = 2 L= 1.20 = 3<br /> 0.6 0.4<br />A= 1 = 2.5 A= 1 = 1.6 <br /> 0.4 0.6 <br /> <br /> 5 4.8<br />24850 k = 355<br />70 k<br /> <br />H= 255= 7.5<br /> 30<br />355 cajas * pallet<br />3000 = 9 contenedor<br /> 355<br />2. Q= 500 cajas<br />Cp= 450 k<br />H máx.= 1.45<br />Estiba= 15k 1*1.20*15<br />60*40*20 = 0.6*0.4*0.2<br />L= 1 = 1.66<br /> 0.6<br /> 36.1<br />A= 1.20 = 3<br /> 0.4<br />450k<br />-15k<br />435 k = 11.4<br /> 38<br />Ct= 500 = 45.4 46 pallets<br /> 11<br />3.<br />50*30*40 c/u 75 und<br /> Pu= 40 k<br />Estiba= 1.20*1*15<br />Flete 20” = 1200 = 18 TON 2.40<br />Flete 40” = 1500 =26 TON<br />Flete 40” HC= 1600= 26 TON 2.70<br />10000 und<br />L= 1.20 = 2.4 L= 1.20= 4<br /> 0.5 0.3<br /> <br />A= 1 = 3.3 A= 1= 4 <br /> 0.3 0.5<br /> 8 8<br />H= 255 = 5* 8= 40<br /> 40<br />1 pallet= 40 cajas<br />18 TON = 18000kg =PB<br />PN= 18000kg -15kg *12 pallet<br />PN = 18000-180<br />PN= 17820kg<br />17820kg = 445.5 CT<br />40 kg<br />40*11= 440 5 sueltas<br />10000 =22.4= 23 contenedores 20”<br />445<br />23*1200= 27000 usd<br />b)<br />Q * CONT = 40CT*24 pallet<br /> = 960CT<br />26000kg-(24*15kg)<br />26000kg- 360<br />PN= 25640 kg = 641 CT = 16.0<br /> 40kg 40<br />10000 = 16 contenedores 40”<br />641 <br />16*1500= 24000 usd<br />c)<br />L= 1.20 = 2.4 L= 1.20 =4<br /> 0.5 0.3<br />A= 1 = 3.3 A= 1 = 2 <br /> 0.3 0.5 <br /> 36 48<br />270-15=255<br />H= 255 = 6.3<br /> 40<br />641= 13 contenedores 40” HC<br />48<br />13*1600= 20800 usd<br />4.<br />a) Contenedor 20´´<br />L=6/0.5=12<br />A=2.40/0.5=4<br />H=2.40/0.5=4<br />192 cajas <br />17820/80=222 cajas <br />10000/222= 70 contenedores <br />Flete=45*1200= $ 54000usd<br />b) Contendor 40´´<br />L=12/0.5=24<br />A=2.40/0.5=4<br />H=2.40/0.5=4<br />384 cajas <br />25820/80=322 cajas <br />10000/322= 35 contenedores <br />Flete=31*1500= $ 46500usd<br /> <br />c) Contenedor HC 40´´<br />L=12/0.5=24<br />A=2.40/0.5=4<br />H=2.77/0.5=5<br />480 cajas <br />25820/80=322 cajas <br />10000/322= 35 contenedores <br />Flete=31*1600= $ 49600usd<br />Por flete y por unidad del costo sale más económico llevar la mercancía en un contenedor 40´´ HC del proveedor A<br />
