Este documento describe los componentes básicos de una red informática, incluyendo el software de aplicaciones, software de red, y hardware de red. Explica los tipos de redes como LAN, MAN y WAN, y los protocolos y topologías comunes como TCP/IP, estrella, bus y anillo. También detalla los requisitos para establecer una red como número de estaciones, cables, tarjetas de red, servidor, y otros componentes de hardware.

1. Grupo: Hardware #4

2. Alvarado Cerdas, Jeniffer Cerdas Moya, Andrea Solano Rosales, Gabriela Villalobos Artavia, Sayleen Realizado por: Redes y sus componentes Curso Evaluación de Hardware y Software Educativo Junio-2011

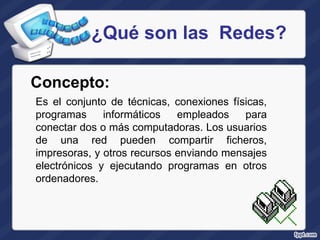

3. ¿Qué son las Redes? Es el conjunto de técnicas, conexiones físicas, programas informáticos empleados para conectar dos o más computadoras. Los usuarios de una red pueden compartir ficheros, impresoras, y otros recursos enviando mensajes electrónicos y ejecutando programas en otros ordenadores. Concepto:

4. Componentes de una Red Una red tiene tres niveles de componentes. 1. Software de aplicaciones: 2. Software de Red: 3. Hardware de Red

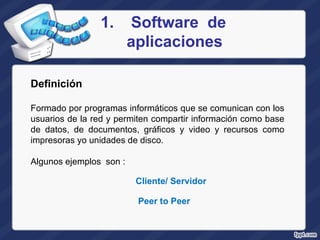

5. Software de aplicaciones Definición Formado por programas informáticos que se comunican con los usuarios de la red y permiten compartir información como base de datos, de documentos, gráficos y video y recursos como impresoras yo unidades de disco. Algunos ejemplos son : Cliente/ Servidor Peer to Peer

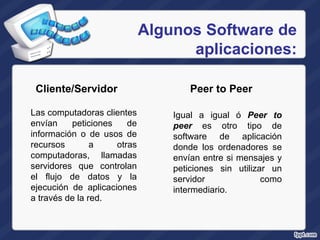

6. Algunos Software de aplicaciones: Las computadoras clientes envían peticiones de información o de usos de recursos a otras computadoras, llamadas servidores que controlan el flujo de datos y la ejecución de aplicaciones a través de la red. Cliente/Servidor Peer to Peer Igual a igual ó Peer to peer es otro tipo de software de aplicación donde los ordenadores se envían entre si mensajes y peticiones sin utilizar un servidor como intermediario.

7. Definición: Son los programas informáticos que establecen protocolos o normas para que las computadoras se comuniquen entre sí. Estos protocolos se aplican enviando y recibiendo grupos de datos formateados llamados paquetes. Los protocolos indican como efectuar conexión lógicas entre las aplicaciones de la red, dirigir el movimiento de paquetes a través de la red física, y minimizar las posibilidades de colisión entre paquetes enviados simultáneamente 2. Software de Red

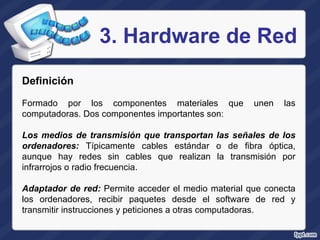

8. 3. Hardware de Red Definición Formado por los componentes materiales que unen las computadoras. Dos componentes importantes son: Los medios de transmisión que transportan las señales de los ordenadores: Típicamente cables estándar o de fibra óptica, aunque hay redes sin cables que realizan la transmisión por infrarrojos o radio frecuencia. Adaptador de red: Permite acceder el medio material que conecta los ordenadores, recibir paquetes desde el software de red y transmitir instrucciones y peticiones a otras computadoras.

9. Tipos de Redes Existen varios tipos de redes que se clasifican de acuerdo a su tamaño y distribución lógica. Clasificación según su tamaño: Redes LAN Redes MAN Redes WAN

10. Redes LAN Redes de Área Local (LAN Local Area Network) Son las redes que todos conocemos, son las usadas en la empresa o la casa. Son redes de limitadas dimensiones, eso permite que sean más rápidas. Están restringidas en tamaño. Suelen usar tecnología de difusión mediante cable coaxial al que están conectadas todas las máquinas. Tienen velocidades que van de los 10 a los 100 Mbps.

11. Redes MAN Redes de Áreas Metropolitana (MAN Metropolitan Area Network) Este tipo de red es una gran versión LAN y usa una tecnología similar. Además, comprende una ubicación geográfica determinada y su distancia de cobertura es de 4 Kmts.

12. Redes WAN Redes de Área Extensa (WAN Wide Area Network) Son redes de punto a punto que interconectan países y continentes. Por las distancias que deben recorrer, su velocidad es más lenta que la LAN, aunque recogen mayor cantidad de información. Esta conformada por una gran cantidad de computadoras interconectadas llamadas (hosts) por medio de subredes para ejecutar aplicaciones.

13. Topologías Bus: Esta topología permite que todas las estaciones reciban la información que se transmite, una estación transmite y todas las restantes escuchan. Consiste en un cable con un terminador en cada extremo del que se cuelgan todos los elementos de una red. Todos los nodos de la red están unidos a este cable: el cual recibe el nombre de "Backbone Cable". Tanto Ethernet como Local Talk pueden utilizar esta topología.

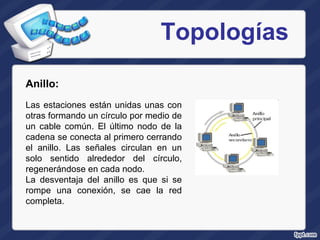

14. Topologías Anillo: Las estaciones están unidas unas con otras formando un círculo por medio de un cable común. El último nodo de la cadena se conecta al primero cerrando el anillo. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa.

15. Topologías Estrella: La red se une en un único punto, normalmente con un panel de control centralizado, como un concentrador de cableado. Los bloques de información son dirigidos a través del panel de control central hacia sus destinos. Este esquema tiene una ventaja al tener un panel de control que monitorea el tráfico y evita las colisiones y una conexión interrumpida no afecta al resto de la red.

16. Topologías Árbol: Esta estructura se utiliza en aplicaciones de televisión por cable, sobre la cual podrían basarse las futuras estructuras de redes que alcancen los hogares. También se ha utilizado en aplicaciones de redes locales analógicas de banda ancha.

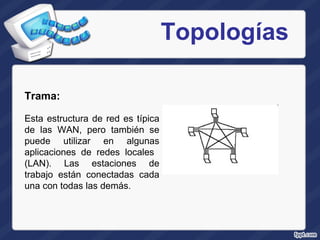

17. Topologías Trama: Esta estructura de red es típica de las WAN, pero también se puede utilizar en algunas aplicaciones de redes locales (LAN). Las estaciones de trabajo están conectadas cada una con todas las demás.

18. Protocolos de red Definición: Conjunto de normas que regulan la comunicación entre distintos componentes de una red informática, para que los computadores puedan comunicarse.

19. Tipos de Protocolos Protocolos de bajo nivel Organizan la información para su trasmisión por medio del Protocolo de bajo nivel . Protocolos de red Controlan la forma en que las señales se transmiten por el cable o medio físico.

20. Algunos protocolos IPX Los usan clientes y servidores Novell Netware. Orientado paquetes y no a conexión. SPX Actúa sobre IPX para asegurar la entrega de los paquetes.

21. NetBIOS Permite que se comuniquen aplicaciones en diferentes ordenadores dentro de una LAN. No es adecuado para redes de áreas extensa (MAN). NetBEUI Versión mejorada de NetBIOS que permite el arreglo de la información en transmisión de datos. Algunos protocolos

22. AppleTalk Protocolo de comunicación para Apple Macintosh, viene incluido, no requiere configurarse. Cuenta con tres variantes: LocalTalk Ethertalk Tokentalk Algunos protocolos

23. TCP/IP Son los protocolos fundamentales de Internet (Aunque se utilizan para Intranets y Extranets). Algunos protocolos

24. Requerimientos para una Red Para instalar una Red se requiere primero definir el tipo de Tecnología de Red ha utilizar las más comunes son: Inalámbrica : Las redes inalámbricas usan ondas de radio para enviar información de un equipo a otro Ethernet: Las redes Ethernet usan cables Ethernet para enviar información de un equipo a otro. HPNA: Las redes HPNA usan el cableado telefónico doméstico para enviar información de un equipo a otro.

25. Posteriormente se deberá determinar: Número de estaciones o equipos. Distancia entre las estaciones. Tipos de cables. Tipos de velocidad. Costos. Requerimientos para una Red

26. Requerimientos de Hardware para una red. Estaciones o equipos. Servidor. Tarjetas de red o adaptadores de red Enrutadores y puntos de acceso. Módem Cables de red. Requerimientos para una Red

27. Estaciones o Equipos Conjunto de computadoras que conforman la red. Los cuales se comunican con el servidor. . Requerimientos de Hardware para una Red

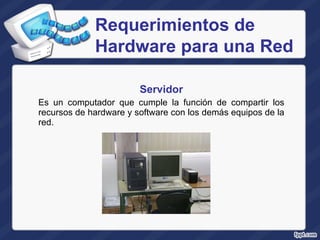

28. Servidor Es un computador que cumple la función de compartir los recursos de hardware y software con los demás equipos de la red. Requerimientos de Hardware para una Red

29. Tarjeta de red o adaptadores de Red Estos adaptadores sirven para conectar los equipos a una red y se logren comunicar entre sí. Se les conoce como tarjeta de interfaz o NIC. Requerimientos de Hardware para una Red

30. Enrutadores y puntos de acceso Los enrutadores permiten la conexión de los equipos y redes entre sí, además permiten compartir una única conexión a Internet entre varios equipos. Los enrutadores pueden ser con cable o inalámbricos. Los puntos de acceso actúan como una antena móvil y sirven para que una red Ethernet con cable, se logre tener acceso en forma inalámbrica. Requerimientos de Hardware para una Red

31. Módems Estos dispositivos permiten que los equipos pueden enviar y recibir información a través de líneas telefónicas o de cable. Requerimientos de Hardware para una Red

32. Cables de red Los cables de red conectan equipos entre sí y con el hardware relacionado. Requerimientos de Hardware para una Red

33. Informografía Sánchez Aguilar, Fabiola. (2010). Tipos de Redes. Obtenido el 14 de julio, 2011, desde http://www.monografias.com/trabajos14/tipos-redes/tipos-redes.shtml http://es.scribd.com/doc/5881631/FUNDAMENTOS-DE-REDES http://www.gobiernodecanarias.org/educacion/conocernosmejor/paginas/protocol1.htm http://www.monografias.com/trabajos24/redes-computadoras/ redes-computadoras.shtml Girarlt, Victoriano. (2010). Las Redes. Obtenido el 14 de julio, 2011, desde http://vgg.uma.es/redes/index.html

34. Informografía Annamile84 (2009). Requerimientos para montar una red de Área Local. Obtenido el 18, junio, 2011, desde http://www.youtube.com/watch? v=45sYFlYforI Microsoft Corporation (2011). Que se necesita para configurar una red doméstica. Obtenido el 18,junio,2011, desde http://windows.microsoft.com/ es-XL/windows-vista/What-you-need-to-set-up-a-home-networkQue Microsoft Corporation (2011). Requisitos de hardware para las conexiones de red y de acceso telefónico. Obtenido el 18, junio, 2011, desde http://technet.microsoft.com/es-es/library/cc739956(WS.10).aspx
