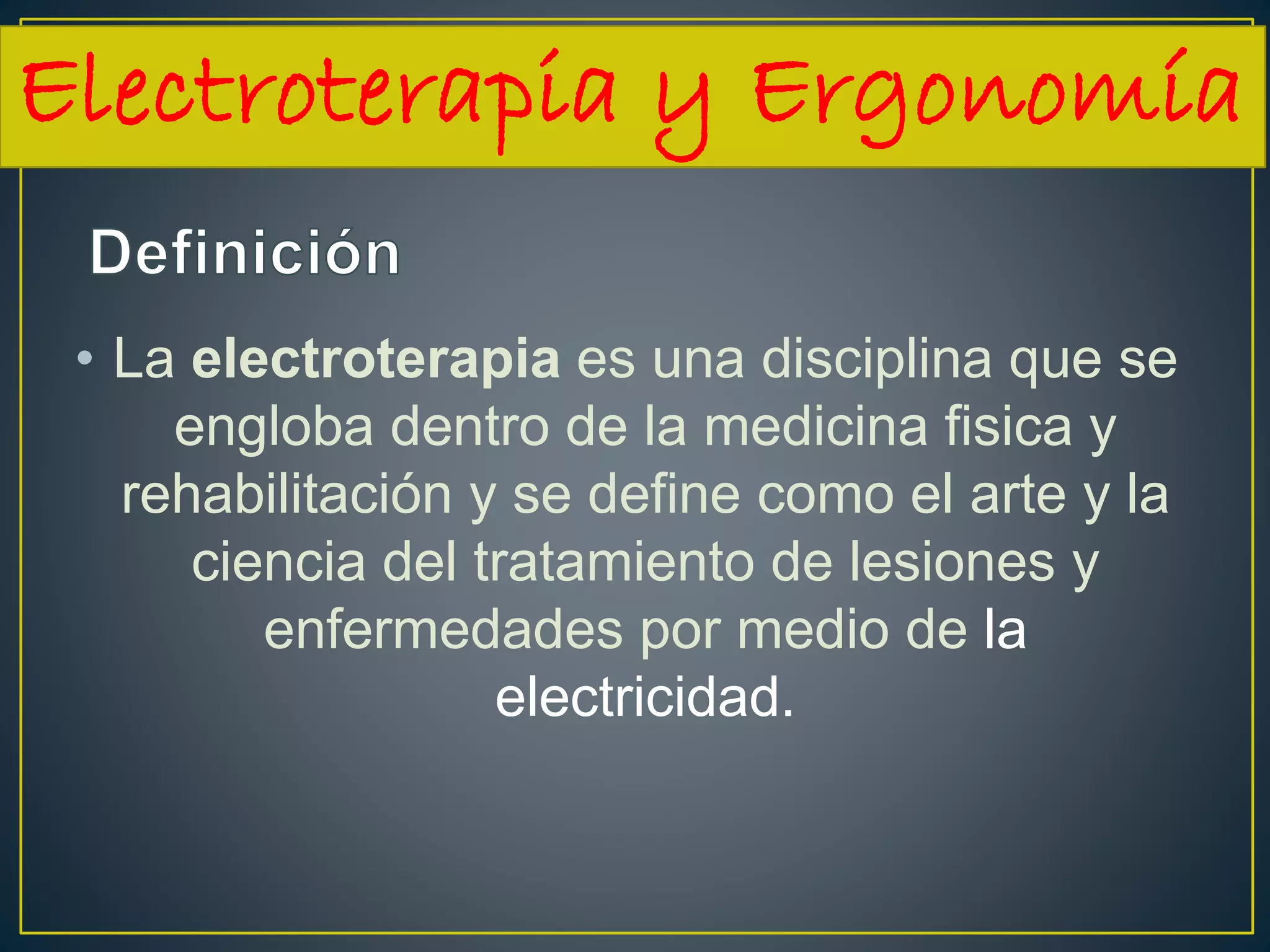

1. • La electroterapia es una disciplina que se
engloba dentro de la medicina fisica y
rehabilitación y se define como el arte y la
ciencia del tratamiento de lesiones y
enfermedades por medio de la
electricidad.
Electroterapia y Ergonomía
2. • Existen dos formas de corriente que se emplean
comúnmente:
1) corriente directa
2) corriente alterna.
3. Desde el punto de vista fisiológico, tenemos:
• Baja frecuencia.… 0 a 500 u 800 Hz.
• Mediana frecuencia…. 800 a 50 000 ó 60 0000 Hz.
• Alta frecuencia……… por encima de 100 000 Hz.
4. • Térmicos
• Químicos y
• Fisiológicos.
Todas las corrientes eléctricas producen una elevación de la
temperatura en un tejido conductor.
6. • La corriente galvánica o corriente continua es definida
como una corriente en la cual el potencial (voltios) y la
intensidad (amperios) se mantienen constantes mientras
el circuito permanezca cerrado.
6
7. Acción vasomotora y trófica:
• La acción vasomotora que tiene lugar en al zona interpolar
condiciona un efecto trófico, al mejorar la nutrición tisular.
• y un efecto analgésico y antiinflamatorio, al aumentar la
resorción de metabolitos y disminuir el edema.
7
8. Acción sobre el sistema nervioso:
• Bajo el electrodo negativo, se produce un aumento de la
excitabilidad nerviosa y una mayor rapidez de
transmisión del impulso nervioso;
• el polo negativo tiene por lo tanto, un efecto
neuroestimulante.
10. Efectos interpolares:
• Los efectos interpolares más importantes de la corriente
galvanica derivan del desplazamiento iónico en el interior
del organismo, causa de sus acciones fisiológicas al
modificar el flujo iónico a través de las membranas
celulares, al actuar directamente sobre los nervios, los
vasos, las glándulas secretoras.
10
11. • Directa: Los electrodos se aplican sobre la superficie
corporal.
• Indirecta: Mediante cubetas o electrodo húmedo. Cuando
se utiliza el agua como electrodo, se aplica por medio de
baños totales o parciales. El tamaño del electrodo es igual
a la superficie de piel que contacta el agua.
11
12. • Activación de la cicatrización de heridas
• Activación de la cicatrización de fracturas
• Como terapia previa a los tratamientos con corrientes
variables
• Neuritis
• Neuralgias
• Mialgias
12
13. • Quemaduras cutáneas
• Buena colocaron de los electrodos
• Galvanización sobre zonas de analgesia
cutánea
• Galvanización en extremidades isquémicas
13
14. • No aplicar directamente a los ojos
• No aplicar en heridas infectadas
• No aplicar en hemorragias
• No aplicar en mujeres embarazadas
14
16. • Interferencial --- latín = interponer
• Fenómeno ondulatorio que puede producirse en la
superposición de ondas.
• Las corrientes de interferencia son corrientes alternas de
forma sinusoidal, de mediana frecuencia (unos 5000 Hz).
• El principio consiste en la aplicación de dos circuitos de
corrientes independientes entre sí y con frecuencias que
difieren entre 1 y 100 Hz la una de la otra
• de forma que las trayectorias de las corrientes se crucen
perpendicularmente en el tejido tratado.
16
17. • Disminución del dolor
• Normalización del balance neurovegetativo, mediante
descargas ortosimpáticas procedentes de la estimulación
de las fibras mielínicas aferentes, propias del músculo o
de la piel, lo que provoca aumento de la microcirculacion
y relajación.
17
18. • El efecto de acomodación se produce cuando la
sensación que percibe el paciente, al ser sometido a
estimulación con una determinada corriente, a medida
que pasa el tiempo se va perdiendo, hasta llagar, incluso,
a desaparecer.
18
19. • 1 A 10 Hz. En caso de atrofia por inmovilización y de degeneración
parcial del sistema neuromuscular.
• 10 a 25 Hz. Problemas de circulación venosa periférica y de
congestión. Las ondas de contracción rítmica de los músculos del
esqueleto estimulan la circulación venosa. Completa la reeducación
en caso de atrofia por inmovilización y degeneración parcial del
sistema neuromusuclar.
• 25 a 50 Hz. Esta gama de frecuencia, que abarca los efectos de las
de la gama de 1 a 10 Hz y de 10 a 25 Hz, se tulipa para reforzar el
tratamiento de ejercicios de los músculos del esqueleto.
• 50 a 100 Hz. Indicada para todas las afecciones que solicitan este
deseado efecto: ciática, lumbalgia, dolores de origen reumático y de
desgaste así como distensiones.
• 80 a 100 Hz. La modulación rítmica de esta gama de frecuencia
ejerce una acción sedante sobre las perturbaciones
neurovegetativas.
• Esta gama de frecuencias posee también una acción analgésica
rápida pero de corta duración. Es conveniente empezar cada
tratamiento sedante de dolores con esta gama de frecuencias
durante 3 a 5 minutos, para continuar con la gama de 50 a 100 Hz.
19
22. • Electroestimulación percutánea (o
transcutánea) de los nervios, es un aparato para
la aplicación de corriente eléctrica a través de la
piel para controlar el dolor
22
Modulaciones de TENS:
• Estimulación de alta frecuencia (1000 Hz) y baja intensidad.
• Estimulación de baja frecuencia (menos de 10 Hz) y elevada
intensidad.
23. De forma esquemática la localización de los
electrodos puede hacerse:
• En la zona dolorosa
• por encima, debajo o alrededor de la zona dolorosa.
• Alrededor de la zona dolorosa.
23
• A distancia de la zona dolorosa
• Sobre el dermatoma, miotoma o esclerotoma
correspondiente
• Sobre el tronco o raíz nerviosa correspondiente
• En la zona contra lateral a la dolorosa
24. • Tratamiento para el dolor
• Neuropatía diabética
• Cicatrización de heridas
• Ulceras cutáneas
• Disminución significativa en la medicación
antiinflamatoria y analgésica.
24
Contraindicaciones
• Dolor no diagnosticado
• Aplicaron en zonas de piel deteriorada
• Alteraciones de la sensibilidad
• Estimularon el zonas cercanas a la
boca o a los ojos
• Electroestimulación abdominal en mujeres
embarazadas.
25. 25
Es la estimulación eléctrica del músculo inervado, que se realiza a
través de las fibras nerviosas motoras que lo inervan.
26. • Los impulsos imitan el potencial de acción proveniente del
sistema nervioso central, causando la contracción
muscular.
26
27. • En las proximidades de los nervios que tienen una
relación directa sobre funciones orgánicas.
• Sobre el seno carotideo tampoco debe realizarse
aplicaciones de corrientes.
• En las áreas próximas a trastornos vasculares, como una
tromboflebitis o una trombosis.
• Las zonas con neoplasias, metástasis o infecciones.
27
29. • Son corrientes variables y progresivas cuya intensidad
máxima se realiza en forma de curva exponencial.
• Son de baja frecuencia (0-1 000Hz) con un tiempo de
estimulo en msg.
29
30. • Estimulación neuromuscular para los complejos
neuromusculares denervados
• Analgesia
• Modificación del pH
• Aumento del flujo sanguíneo
30
32. • Paciente incapaz de indicar las sensaciones producidas
por la corriente
• Cardiópatas
• Prótesis
• Tromboflebitis
• Zona de arteria carótida
• Pacientes con marcapasos
• Gestación
32
33. • Los parámetros de dosificaron son determinados por el
estado y evolución de la afección.
• En general las afecciones agudas se tratan con dosis
pequeñas y las afecciones crónicas con dosis elevadas.
33
34. • En principio se acepta que las afecciones agudas
requieren un tratamiento de corta duración.
• y las crónicas sesiones más prolongadas.
34
• En principio, las afecciones agudas deben tratarse a
cortos intervalos es decir, una vez por día o
eventualmente 2 veces el primer día:
• En casos de afecciones crónica, el tratamiento será cada
dos días y como máximo tres.
35. • Para que una afección pueda ser tratada con éxito por
electroterapia son precisas de 6-8 sesiones, por un
máximo de diez, que es suficiente para los casos
agudos.
• Para los casos crónicos son recomendables 12-15-20
sesiones.
35
36. • Los equipos deben cumplir las normas internacionales
de seguridad eléctrica.
• Los equipos y sus componentes deben estar en
correctas condiciones de funcionamiento.
• Evitar cualquier elemento metálico en las cercanías del
paciente y del equipo.
• No utilizar en áreas húmedas.
• Revisar el quipo periódicamente.
• Comprobar, antes de con aplicación, el estado de
cables y electrodos.
• Colocar los electrodos con el equipo
desconectado.
36
37. • Ergos:-Significa trabajo, actividad..
• Nomos:-Significa principios, leyes..
“La ciencia aplicada de caracter multidisciplinar que
tiene como finalidad la adecuación de los
productos, sistemas y entornos artificiales a las
características, limitaciones y necesidades de los
usuarios, para optimizar su eficacia, seguridad y
confort”
No existe definición única
Para la AEE:
38. Es una disciplina contemporánea de la ingeniería
de sistemas, y en cierta medida puede
compensar las carencias sobre factores
humanos.
EN
GENERAL..
Ergonomia del
producto
• Silla de ruedas
• Bastón
• Muletas
39. Es una ayuda técnica, están diseñadas para permitir el desplazamiento de
aquellas personas con problemas de locomoción o movilidad reducida, debido a
una lesión, enfermedad física o psicologica.
1 ANCHURA PÉLVICA
MEDIDA QUE SE CORRESPONDE EN
EQUIPAMIENTO A LA ANCHURA DE ASIENTO DE
LA SILLA.
2 LONGITUD DEL MUSLO
MEDIDA QUE SE CORRESPONDE CON LA
PROFUNDIDAD DEL ASIENTO.
3 LONGITUD DE LA PANTORRILLA
MEDIDA QUE SE CORRESPONDE CON LA
LONGITUD DEL REPOSAPIÉS.
4 ALTURA INFERIOR DE LA ESCÁPULA
MEDIDA QUE SE CORRESPONDE CON LA ALTURA DEL
RESPALDO EN UN PACIENTE CON
CONTROL NORMAL DE TRONCO.
5 ALTURA DEL HOMBRO
MEDIDA QUE SE CORRESPONDE CON LA ALTURA DEL
RESPALDO EN UN PACIENTE CON POCO
CONTROL DE TRONCO
40.
41. El bastón es una vara usada para brindar apoyo y equilibrio cuando una
persona
camina. Se necesita un bastón cuando se tiene debilidad en un lado del cuerpo
o
problemas de equilibrio.
1. POSICIONE EL MANGO
DEL BASTÓN EN EL SUELO
2. RELAJE EL BRAZO
3. EL BASTÓN DEBE ESTAR
AL NIVEL DE LA MUÑECA
• Para medir el largo del bastón, posicione el
mango en el suelo
• relaje el brazo al costado del cuerpo, y corte
el sobrante si el bastón es de madera. Si el
bastón es ajustable simplemente regúlelo.
• La medida debe coincidir con la articulación
de la muñeca.
42. El bastón antebraquial es un dispositivo que utiliza una abrazadera que cubre
el
antebrazo y una empuñadura para asir con la mano. Aumenta la estabilidad y
brinda
gran soporte mejorando el equilibrio por incremento de la base de
sustentación,
• LA REGULACIÓN DE LA ALTURA
SE REALIZARÁ DE MANERA QUE
LA ABRAZADERA DEL
ANTEBRAZO NO BLOQUEE LA
ARTICULACIÓN DEL CODO.
PARA ELLO, SE SITUARÁ EN LA
PARTE POSTEROPROXIMAL DEL
ANTEBRAZO A UNA DISTANCIA
APROXIMADA DE 5 CM DE LA
ARTICULACIÓN DEL CODO
• OTRA FORMA DE MEDIR LA
ALTURA ES DESDE EL PISO AL
TROCANTER MAYOR CON
FLEXION DEL CODO DE 20º A 30º
43. La muleta es un apoyo para el cuerpo humano diseñado con el proposito de
asistir al caminar cuando una de las extremidades inferiores requiere soporte
adicional durante el desplazamiento
1. TOMAR UN PALO LARGO Y
PONERLO A UNA ALTURA DE 2
DEDOS POR DEBAJO DEL SOBACO.
ESA SERA LA ALTURA DE LAS
MULETAS.2. LUEGO HACER UNA MARCA EN EL PALO A LA
ALTURA DE LA MUÑECA DE LA PERSONA.
A ESA ALTURA SE DEBERA COLOCAR EN LA
MULETA EL APOYO PARA LAS MANOS.
• Cuando esté de pie y quieto,
será más seguro colocar las
muletas un poco hacia
adelante y separadas.
• Nunca dejar que la parte
superior de la muleta haga
presión contra la axila.
