Introducción a presas y embalses de agua, para un público diverso y sin conocimientos técnicos previos. Práctica durante el curso de Formador Ocupacional.

1. Usos. Definiciones. Tipología.

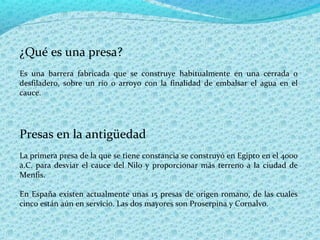

2. ¿Qué es una presa?
Es una barrera fabricada que se construye habitualmente en una cerrada o
desfiladero, sobre un río o arroyo con la finalidad de embalsar el agua en el
cauce.
Presas en la antigüedad
La primera presa de la que se tiene constancia se construyó en Egipto en el 4000
a.C. para desviar el cauce del Nilo y proporcionar más terreno a la ciudad de
Menfis.
En España existen actualmente unas 15 presas de origen romano, de las cuales
cinco están aún en servicio. Las dos mayores son Proserpina y Cornalvo.

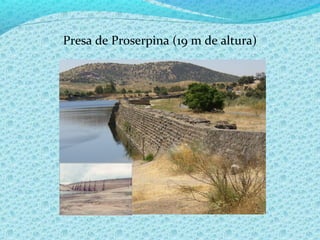

3. Presa de Proserpina (19 m de altura)

4. Usos de las presas
•Abastecimiento de agua potable.
•Regadío.
•Usos industriales.
•Producción de energía (centrales hidroeléctricas).
•Control de avenidas de agua.
•Derivación (azud).
•Otros usos (recreativo, ganadero, piscicultura, navegación, diques de
retención de sólidos, …).

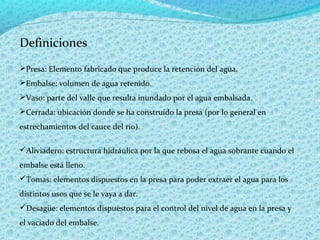

5. Definiciones
Presa: Elemento fabricado que produce la retención del agua.
Embalse: volumen de agua retenido.
Vaso: parte del valle que resulta inundado por el agua embalsada.
Cerrada: ubicación donde se ha construido la presa (por lo general en
estrechamientos del cauce del río).
Aliviadero: estructura hidráulica por la que rebosa el agua sobrante cuando el
embalse está lleno.
Tomas: elementos dispuestos en la presa para poder extraer el agua para los
distintos usos que se le vaya a dar.
Desagüe: elementos dispuestos para el control del nivel de agua en la presa y
el vaciado del embalse.

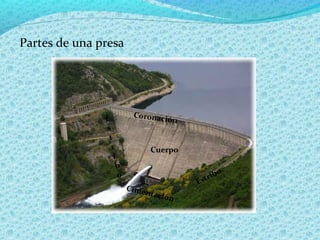

6. Partes de una presa
Coronac
ió n
Cuerpo
bo
Es tri
Cime
ntaci
ó n

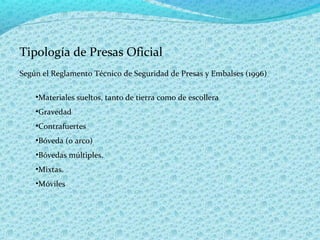

7. Tipología de Presas Oficial
Según el Reglamento Técnico de Seguridad de Presas y Embalses (1996)
•Materiales sueltos, tanto de tierra como de escollera
•Gravedad
•Contrafuertes
•Bóveda (o arco)
•Bóvedas múltiples.
•Mixtas.
•Móviles

8. Presa de tierra

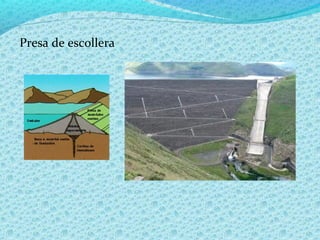

9. Presa de escollera

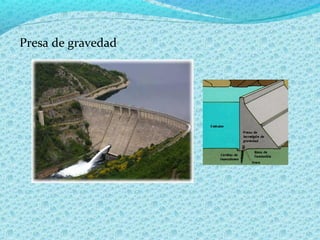

10. Presa de gravedad

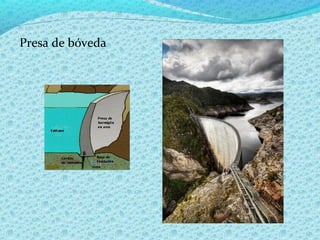

11. Presa de bóveda

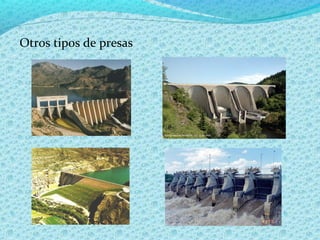

12. Otros tipos de presas

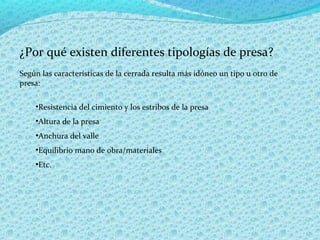

13. ¿Por qué existen diferentes tipologías de presa?
Según las características de la cerrada resulta más idóneo un tipo u otro de
presa:
•Resistencia del cimiento y los estribos de la presa
•Altura de la presa
•Anchura del valle
•Equilibrio mano de obra/materiales
•Etc.

14. Conclusiones
Uso de las presas Tipología de presas
• Abastecimiento de agua potable. • Materiales sueltos, tanto de tierra
• Regadío. como de escollera
• Usos industriales.
• Gravedad
• Producción de energía (centrales
• Contrafuertes
hidroeléctricas).
• Bóveda (o arco)
• Control de avenidas de agua.
• Derivación (azud). • Bóvedas múltiples.
• Otros usos (recreativo, ganadero, • Mixtas.
piscicultura, navegación, diques • Móviles
de retención de sólidos, …).
