2. UN MODELO ES UNA ABSTRACCION DE LA REALIDAD QUE UTILIZA MECANISMOS PARA EXPRESAR TODA REALIDAD. MODELO

3. TIPOS DE MODELO MODELO MENTAL : Es el primer juego de ideas que se generan a escala mental sobre el problema en cuestión. MODELO VERBAL: Es cualitativo por naturaleza, las palabras se usan para describir las reacciones del sistema frente a un estímulo. MODELO GRAFICO: Es el conjunto de imágenes y gráficos de sirven de apoyo y permiten ubicar las relaciones funcionales que priman en el sistema que se desea estudiar. MODELO FISICO: Son modelos a pequeña escala de barco, que se desarrollan para investigar el comportamiento del sistema real.

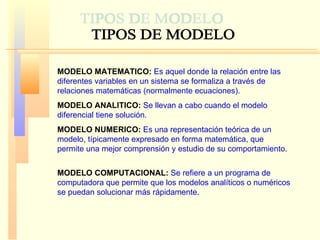

4. MODELO MATEMATICO: Es aquel donde la relación entre las diferentes variables en un sistema se formaliza a través de relaciones matemáticas (normalmente ecuaciones). MODELO ANALITICO: Se llevan a cabo cuando el modelo diferencial tiene solución. MODELO NUMERICO: Es una representación teórica de un modelo, típicamente expresado en forma matemática, que permite una mejor comprensión y estudio de su comportamiento . MODELO COMPUTACIONAL: Se refiere a un programa de computadora que permite que los modelos analíticos o numéricos se puedan solucionar más rápidamente . TIPOS DE MODELO

5. Un modelo matemático es uno de los tipos de modelos científicos, que emplea algún tipo de formulismo matemático para expresar relaciones, proposiciones sustantivas de hechos, variables, parámetros, entidades y relaciones entre variables y/o entidades operaciones, para estudiar comportamientos de sistemas complejos ante situaciones difíciles de observar en la realidad. MODELO MATEMATICO

6. Ejemplo: modelo matemático

7. Modelo cuantitativo: es aquel cuyos principales símbolos representan números. Modelo cualitativo: aquel modelo cuyos símbolos representan en su mayoría a Cualidades no numéricas. Modelo Probabilístico: aquellos basados en la estadística y probabilidades. Modelo Determinístico: corresponde a aquel modelo cuantitativo que no contiene consideraciones probabilísticas. Modelo Descriptivo: cuando el modelo simplemente describe una situación del mundo real en términos matemáticos. Modelo Optimizador: corresponde al modelo ideado para seleccionar entre varias alternativas, de acuerdo a determinados criterios, la más óptima. TIPOS DE MODELOS MATEMÁTICOS

8. COMPONENTES DE UN MODELO MATEMÁTICO 1.Variables dependientes 2. Variables independientes 3. Parámetros 4. Funciones de fuerza 5.Operadores

9. ELEMENTOS BÁSICOS DE UN MODELO MATEMÁTICO GRADIENTE: Sea f(x,y,z) una función en dos variables, el gradiente de f(x,y,z) se denota como y esta definido como:

10. ELEMENTOS BÁSICOS DE UN MODELO MATEMÁTICO Divergencia: Sea f(x,y,z)= f(x,y,z)i + f(x,y,z)j + f(x,y,z)k la divergencia de f, denotada por div f y esta definida como:

11. ELEMENTOS BÁSICOS DE UN MODELO MATEMÁTICO Rotacional: Operador vectorial que muestra la tendencia de un campo vectorial a inducir rotación alrededor de un punto. Expresión en coordenadas cartesianas:

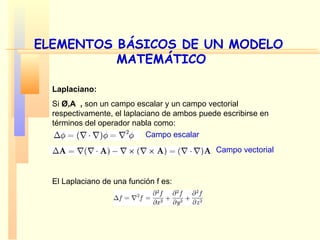

12. ELEMENTOS BÁSICOS DE UN MODELO MATEMÁTICO Laplaciano: Si Ø,A , son un campo escalar y un campo vectorial respectivamente, el laplaciano de ambos puede escribirse en términos del operador nabla como: El Laplaciano de una función f es: Campo escalar Campo vectorial

13. ELEMENTOS BÁSICOS DE UN MODELO MATEMÁTICO Segunda ley de newton: la fuerza neta aplicada sobre un cuerpo es proporcional a la aceleración que adquiere dicho cuerpo. La constante de proporcionalidad es la masa del cuerpo. dv F dt m

14. ELEMENTOS BÁSICOS DE UN MODELO MATEMÁTICO Ley de calor de Fourier: La conducción de calor es un mecanismo de trasferencia de energía térmica entre dos sistemas basado en el contacto directo de sus partículas sin flujo neto de materia y que tiende a igualar la temperatura dentro de un cuerpo y entre diferentes cuerpos en contacto por medio de ondas. q=-k dt dx ( expresión matemática)

15. ELEMENTOS BÁSICOS DE UN MODELO MATEMÁTICO Ley de difusión de Fick: es una ley cuantitativa en forma de ecuación diferencial que describe diversos casos de difusión de materia o energía en un medio en el que inicialmente no existe equilibrio químico o térmico. Recibe su nombre de Adlf Fick. J=-D dc dx ( expresión matemática)

16. ECUACIÓN FUNDAMENTAL DE FLUJO Factor geométrico porosidad Velocidad de flujo fuentes

17. ECUACIÓN FUNDAMENTAL DE FLUJO La ecuación fundamental de flujo depende de: • Balance de masa • Conservación del momentum ( ley de Darcy) • Ecuación de estado

18. ELEMENTOS BÁSICOS DE UN MODELO MATEMÁTICO Ley de Darcy: Describe: Expresa el flujo de fluidos en términos de presión y gravedad: Limitaciones de la ley de Darcy: La constante de proporcionalidad K no es propia ni característica del medio poroso. En algunas circunstancias la relación entre el Q y el gradiente hidráulico no es lineal. CONSERVACIÓN DEL MOMENTUM

19. VELOCIDAD REAL Y VELOCIDAD DE DARCY Caudal = sección * velocidad L3/T=L2*L/T La velocidad de Darcy es falsa puesto que el fluido no se mueve en su totalidad por la sección transversal. La parte de la sección por la cual puede circular el fluido es la porosidad eficaz. velocidad lineal media= VDarcy/ Vefectiva no sirve para calcular la distancia entre dos puntos. velocidad real= velocidad lineal media* coeficiente El coeficiente depende de la tortuosidad del medio poroso.

20. La tortuosidad: es una característica que representa lo tortuoso de una curva, es decir, el grado de vueltas o rodeos que tiene. Existen varios intentos de medir este índice, aplicables a distintos escenarios.

21. ECUACIÓN DE ESTADO En un fluido incompresible la densidad ( ρ ) es constante. En un fluido lentamente compresible tenemos que: ρ = ρ (1+cp). Ecuación de estado de los fluidos compresibles ρ = pM/zRT ó pM= ρ z RT

22. APROXIMACIONES

23. Son técnicas mediante las cuales un modelo matemático es resuelto usando solamente operaciones aritméticas (“tediosos cálculos aritméticos”). APROXIMACION NUMERICA: Se entiende por aproximación numérica a una cifra que representa un número cuyo valor exacto es x. En la medida en que la cifra se acerca más al valor exacto x, será una mejor aproximación de ese número. APROXIMACIONES

24. APROXIMACIONES Aproximación numérica Cifras significativas Numero de dijitos en la mantisa exactitud precisión Convergencia Estabilidad Selección de alternativas

25. Las cifras significativas son los dígitos de un número que consideramos no nulos, número de dígitos t, que se pueden usar, con confianza, al medir una variable. El manejo de cifras significativas permite desarrollar criterios para detectar qué tan precisos son los resultados obtenidos. CIFRAS SIGNIFICATIVAS

26. EXACTITUD Y PRECISIÓN La precisión: se refiere al número de cifras significativas que representa una cantidad. La exactitud: se refiere a la aproximación de un número o de una medida al valor numérico que se supone representa. Exactitud alta Precisión alta Exactitud alta Precisión baja Exactitud baja Precisión alta

27. CONVERGENCIA Y ESTABILIDAD CONVERGENCIA: Se entiende por convergencia de un método numérico la garantía de que, al realizar un “buen número” de iteraciones, las aproximaciones obtenidas terminan por acercarse cada vez más al verdadero valor buscado. ESTABILIDAD: Se entiende por estabilidad de un método numérico el nivel de garantía de convergencia, y es que algunos métodos numéricos no siempre convergen y, por el contrario, divergen; esto es, se alejan cada vez más del resultado deseado

28. SELECCIÓN DE ALTERNATIVAS El uso de los métodos numéricos en ingeniería no es trivial, pues se requiere elegir entre: 1. Varios métodos numéricos alternativos para cada tipo de problema 2. Varias herramientas tecnológicas Existen diferentes maneras de abordar los problemas entre una persona y otra, que depende de: 1. El nivel de participación en el modelado matemático del problema Ingenio y creatividad para enfrentarlo y resolverlo 2. La habilidad para elegir, conforme a criterio y experiencia

29. APROXIMACIÓN POR DIFERENCIAS FINITAS Diferencias finitas

30. APROXIMACIÓN POR DIFERENCIAS FINITAS Se consideran normalmente tres formas de diferencias finitas : 1. Una diferencia progresiva , adelantada o posterior es una expresión de la forma Dependiendo de la aplicación, el espaciado h se mantiene constante o se toma el limite h -> 0. 2. Una diferencia regresiva , atrasada o anterior 3. Finalmente, la diferencia central es la media de las diferencias anteriores y posteriores. Viene dada por

31. ERRORES DE APROXIMACION En el análisis numérico, al error que existe entre el valor real y el obtenido, se le llama error de aproximación . TIPOS DE ERROR Existen varios tipos de error, pero los más comunes son: Error por truncamiento. b) Error por redondeo.

32. Estos son debidos a la omisión de términos en una serie que tiene un número infinito de términos. En este caso, el error aparece al operar con representaciones numéricas finitas. Se puede solucionar utilizando más decimales, pero esto conlleva utilizar más memoria (recursos). ERROR POR TUNCAMIENTO ERROR POR REDONDEO
