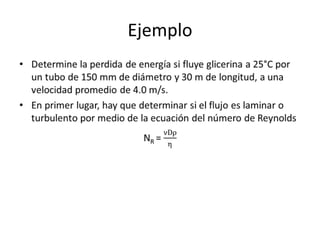

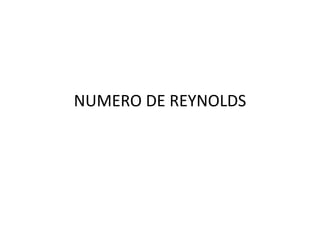

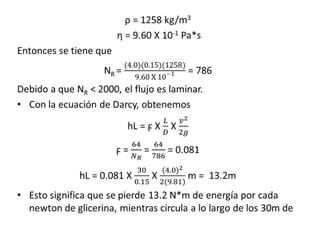

Una presentación hecha por mi, donde se explica que es el numero de Reynolds, sus tipos de flujos que tiene, los rangos en los que se les considera el tipo de flujo, así como problemas para repasar lo visto en la presentación
Un cuerpo con peso de 120 ln con área superficial plana de 2 ft^2 se desliza hacia abajo sobre un plano inclinado lubricado que forma un ángulo de 30° con la horizontal. Para viscosidad de 3 poises y velocidad del cuerpo de 3 ft/s, determine el espesor de la película lubricante.
Reynolds (1874) estudió las características de flujo de los fluidos inyectando un trazador dentro de un líquido que fluía por una tubería. A velocidades bajas del líquido, el trazador se mueve linealmente en la dirección axial
Una presentación hecha por mi, donde se explica que es el numero de Reynolds, sus tipos de flujos que tiene, los rangos en los que se les considera el tipo de flujo, así como problemas para repasar lo visto en la presentación
Un cuerpo con peso de 120 ln con área superficial plana de 2 ft^2 se desliza hacia abajo sobre un plano inclinado lubricado que forma un ángulo de 30° con la horizontal. Para viscosidad de 3 poises y velocidad del cuerpo de 3 ft/s, determine el espesor de la película lubricante.
Reynolds (1874) estudió las características de flujo de los fluidos inyectando un trazador dentro de un líquido que fluía por una tubería. A velocidades bajas del líquido, el trazador se mueve linealmente en la dirección axial
TRABAJO PRÁCTICO: DETERMINACIÓN DE LAS PÉRDIDAS DE ENERGÍA EN TUBERÍAS, VÁLVULAS Y ACCESORIOS. SISTEMA DE TUBERÍAS EN SERIE Y PARALELO.
Presentado por: Arianna Guerrero
La vida es manifestada por el cambio y movimiento, esto involucra acciones e interacciones de una variedad de fuerzas. Por lo tanto, ninguna medida es más fundamental para la actividad humana que la medición de la fuerza en sus muchas manifestaciones, incluyendo peso, presión, aceleración, torque, trabajo y energía.
ACERTIJO DE CARRERA OLÍMPICA DE SUMA DE LABERINTOS. Por JAVIER SOLIS NOYOLAJAVIER SOLIS NOYOLA
El Mtro. JAVIER SOLIS NOYOLA, crea y desarrolla ACERTIJO: «CARRERA OLÍMPICA DE SUMA DE LABERINTOS». Esta actividad de aprendizaje lúdico que implica de cálculo aritmético y motricidad fina, promueve los pensamientos lógico y creativo; ya que contempla procesos mentales de: PERCEPCIÓN, ATENCIÓN, MEMORIA, IMAGINACIÓN, PERSPICACIA, LÓGICA LINGUISTICA, VISO-ESPACIAL, INFERENCIA, ETCÉTERA. Didácticamente, es una actividad de aprendizaje transversal que integra áreas de: Matemáticas, Neurociencias, Arte, Lenguaje y comunicación, etcétera.

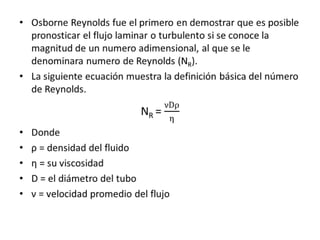

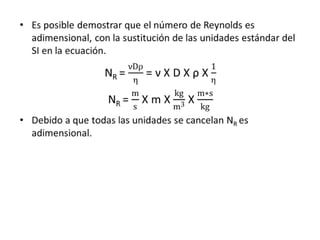

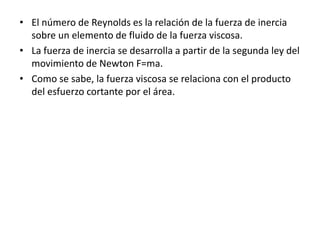

5. • El número de Reynolds es la relación de la fuerza de inercia
sobre un elemento de fluido de la fuerza viscosa.
• La fuerza de inercia se desarrolla a partir de la segunda ley del
movimiento de Newton F=ma.
• Como se sabe, la fuerza viscosa se relaciona con el producto
del esfuerzo cortante por el área.
6. • Los fluidos tienen números de Reynolds grandes debido a una
velocidad elevada y/o una viscosidad baja, y tienden a ser
turbulentos.
• Aquellos fluidos con viscosidad alta y/ que se muevan a
velocidades bajas tendrán números de Reynolds bajos y
tenderán a comportarse en forma laminar.

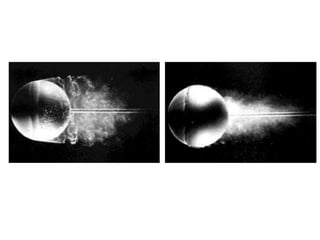

9. • Para aplicaciones prácticas del flujo en tuberías, encontramos
que si el número de Reynolds para el flujo es menor que
2000, este será laminar.
• Si el número de Reynolds es mayor que 4000, el flujo será
turbulento.

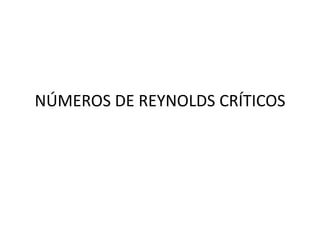

• En el rango de números de Reynolds entre 2000 y 4000 es
imposible predecir que flujo existe; por tanto le
denominaremos región crítica.
• Si NR < 2000, el flujo es laminar
• Si NR> 4000, el flujo es turbulento

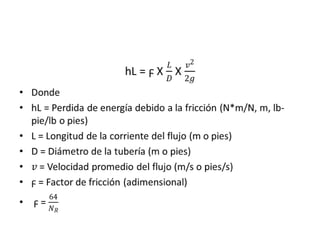

11. • Una componente de la perdida de energía es la fricción en el
