Este documento describe los fundamentos y procedimientos de la oxigenoterapia. La oxigenoterapia consiste en la administración de oxígeno a pacientes para aumentar el aporte de oxígeno a los tejidos. Existen diferentes sistemas y dispositivos para administrar oxígeno de forma segura y eficaz. La oxigenoterapia debe prescribirse y monitorearse cuidadosamente para lograr los beneficios terapéuticos deseados y evitar posibles efectos adversos.

1. OXIGENOTERAPIA
I. Se define como
oxigenoterapia al
uso terapéutico del
oxígeno siendo
parte fundamental
de la terapia
respiratoria.
II. Debe prescribirse
fundamentado en
una razón válida y
administrarse en
forma correcta y
segura como
cualquier otra
droga.

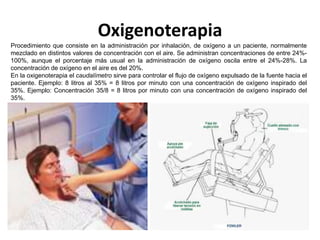

2. Oxigenoterapia
Procedimiento que consiste en la administración por inhalación, de oxígeno a un paciente, normalmente
mezclado en distintos valores de concentración con el aire. Se administran concentraciones de entre 24%-
100%, aunque el porcentaje más usual en la administración de oxígeno oscila entre el 24%-28%. La
concentración de oxígeno en el aire es del 20%.
En la oxigenoterapia el caudalímetro sirve para controlar el flujo de oxígeno expulsado de la fuente hacia el
paciente. Ejemplo: 8 litros al 35% = 8 litros por minuto con una concentración de oxígeno inspirado del
35%. Ejemplo: Concentración 35/8 = 8 litros por minuto con una concentración de oxígeno inspirado del
35%.

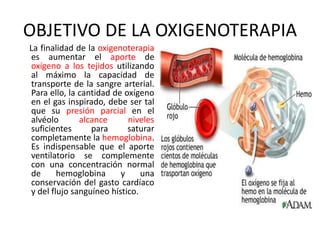

3. OBJETIVO DE LA OXIGENOTERAPIA
La finalidad de la oxigenoterapia
es aumentar el aporte de
oxígeno a los tejidos utilizando
al máximo la capacidad de
transporte de la sangre arterial.
Para ello, la cantidad de oxígeno
en el gas inspirado, debe ser tal
que su presión parcial en el
alvéolo alcance niveles
suficientes para saturar
completamente la hemoglobina.
Es indispensable que el aporte
ventilatorio se complemente
con una concentración normal
de hemoglobina y una
conservación del gasto cardíaco
y del flujo sanguíneo hístico.

4. FUNDAMENTACION
La necesidad de la
terapia con oxígeno debe
estar siempre basada en
un juicio clínico
cuidadoso y ojalá
fundamentada en la
medición de los gases
arteriales. El efecto
directo es aumentar la
presión del oxígeno
alveolar, que atrae
consigo una disminución
del trabajo respiratorio y
del trabajo del miocardio,
necesaria para mantener
una presión arterial de
oxígeno definida.

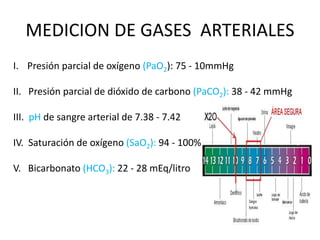

5. MEDICION DE GASES ARTERIALES
I. Presión parcial de oxígeno (PaO2): 75 - 10mmHg
II. Presión parcial de dióxido de carbono (PaCO2): 38 - 42 mmHg
III. pH de sangre arterial de 7.38 - 7.42
IV. Saturación de oxígeno (SaO2): 94 - 100%
V. Bicarbonato (HCO3): 22 - 28 mEq/litro

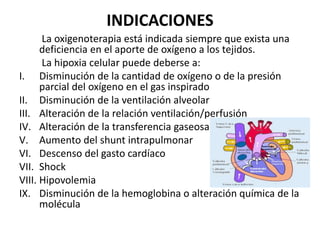

6. INDICACIONES
La oxigenoterapia está indicada siempre que exista una
deficiencia en el aporte de oxígeno a los tejidos.
La hipoxia celular puede deberse a:
I. Disminución de la cantidad de oxígeno o de la presión
parcial del oxígeno en el gas inspirado
II. Disminución de la ventilación alveolar
III. Alteración de la relación ventilación/perfusión
IV. Alteración de la transferencia gaseosa
V. Aumento del shunt intrapulmonar
VI. Descenso del gasto cardíaco
VII. Shock
VIII. Hipovolemia
IX. Disminución de la hemoglobina o alteración química de la
molécula

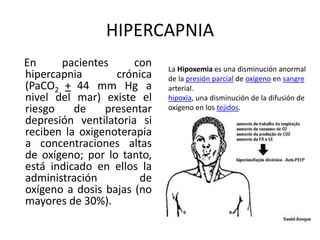

7. HIPERCAPNIA
En pacientes con
hipercapnia crónica
(PaCO2 + 44 mm Hg a
nivel del mar) existe el
riesgo de presentar
depresión ventilatoria si
reciben la oxigenoterapia
a concentraciones altas
de oxígeno; por lo tanto,
está indicado en ellos la
administración de
oxígeno a dosis bajas (no
mayores de 30%).
La Hipoxemia es una disminución anormal
de la presión parcial de oxígeno en sangre
arterial.
hipoxia, una disminución de la difusión de
oxígeno en los tejidos.

8. HIPOVOLEMIA
Shunt pulmonar, existe
cuando hay una perfusión
normal al alvéolo, pero la
ventilación no es capaz
de suplir las demandas de
la región.
En medicina, se le llama
shunt a un agujero o pasaje
que permite el paso
anómalo de fluidos de un
lado del cuerpo humano a
otro. El término incluye
shunts congénitos y los
adquiridos—también
llamados iatrogénicos—
causados por entidades
biológicas o mecánicas.
SHUNT PULMONAR

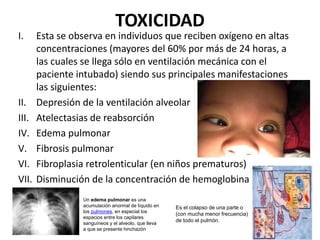

9. TOXICIDAD
I. Esta se observa en individuos que reciben oxígeno en altas
concentraciones (mayores del 60% por más de 24 horas, a
las cuales se llega sólo en ventilación mecánica con el
paciente intubado) siendo sus principales manifestaciones
las siguientes:
II. Depresión de la ventilación alveolar
III. Atelectasias de reabsorción
IV. Edema pulmonar
V. Fibrosis pulmonar
VI. Fibroplasia retrolenticular (en niños prematuros)
VII. Disminución de la concentración de hemoglobina
Es el colapso de una parte o
(con mucha menor frecuencia)
de todo el pulmón.
Un edema pulmonar es una
acumulación anormal de líquido en
los pulmones, en especial los
espacios entre los capilares
sanguíneos y el alveolo, que lleva
a que se presente hinchazón

10. ADMINISTRACION DEL OXÍGENO
I. Para administrar
convenientemente el
oxígeno es necesario
conocer la
concentración del gas y
utilizar un sistema
adecuado de aplicación.
II. La FIO2 es la
concentración
calculable de oxígeno en
el aire inspirado. Por
ejemplo, si el volumen
corriente de un
paciente es de 500 ml y
está compuesto por 250
ml de oxígeno, la FIO2 es
del 50%.
La disponibilidad de Oxígeno al nivel de los
alvéolos pulmonares está directamente
relacionado al volumen de aire inspirado (V),
la frecuencia respiratoria por minuto (FR) y el
porcentaje de oxígeno en el aire inspirado
(FIO2), según la fórmula:
Oxígeno disponible = V x FR x FIO2
En condiciones normales la FIO2 es del 21%,
correspondiente a la concentración de
Oxígeno en el aire que respiramos
(compuesto además por un 78,5% de
Nitrógeno y un 0,5% de otros gases). Esta
concentración es superior a la que
necesitamos para mantener en buen
funcionamiento los órganos vitales (corazón,
cerebro y pulmones) pues solo extraemos una
fracción del Oxígeno inspirado y exhalamos
aire conteniendo un 16% de Oxígeno.

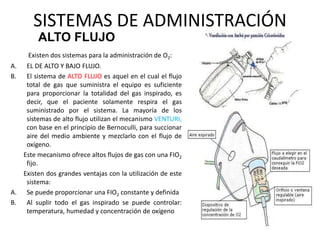

11. SISTEMAS DE ADMINISTRACIÓN
Existen dos sistemas para la administración de O2:
A. EL DE ALTO Y BAJO FLUJO.
B. El sistema de ALTO FLUJO es aquel en el cual el flujo
total de gas que suministra el equipo es suficiente
para proporcionar la totalidad del gas inspirado, es
decir, que el paciente solamente respira el gas
suministrado por el sistema. La mayoría de los
sistemas de alto flujo utilizan el mecanismo VENTURI,
con base en el principio de Bernoculli, para succionar
aire del medio ambiente y mezclarlo con el flujo de
oxígeno.
Este mecanismo ofrece altos flujos de gas con una FIO2
fijo.
Existen dos grandes ventajas con la utilización de este
sistema:
A. Se puede proporcionar una FIO2 constante y definida
B. Al suplir todo el gas inspirado se puede controlar:
temperatura, humedad y concentración de oxígeno
ALTO FLUJO

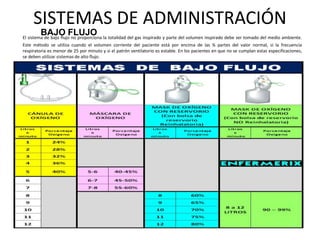

13. El sistema de bajo flujo no proporciona la totalidad del gas inspirado y parte del volumen inspirado debe ser tomado del medio ambiente.
Este método se utiliza cuando el volumen corriente del paciente está por encima de las ¾ partes del valor normal, si la frecuencia
respiratoria es menor de 25 por minuto y si el patrón ventilatorio es estable. En los pacientes en que no se cumplan estas especificaciones,
se deben utilizar sistemas de alto flujo.
SISTEMAS DE ADMINISTRACIÓN
BAJO FLUJO

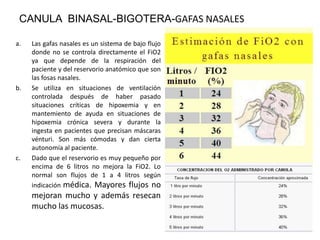

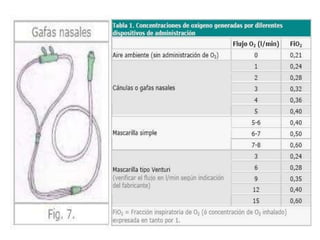

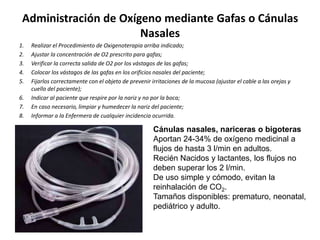

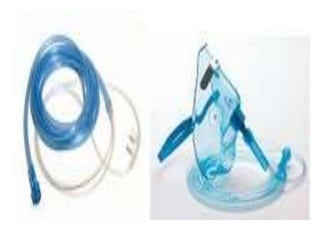

14. CANULA BINASAL-BIGOTERA-GAFAS NASALES
a. Las gafas nasales es un sistema de bajo flujo
donde no se controla directamente el FiO2
ya que depende de la respiración del
paciente y del reservorio anatómico que son
las fosas nasales.
b. Se utiliza en situaciones de ventilación
controlada después de haber pasado
situaciones críticas de hipoxemia y en
mantemiento de ayuda en situaciones de
hipoxemia crónica severa y durante la
ingesta en pacientes que precisan máscaras
vénturi. Son más cómodas y dan cierta
autonomía al paciente.
c. Dado que el reservorio es muy pequeño por
encima de 6 litros no mejora la FiO2. Lo
normal son flujos de 1 a 4 litros según
indicación médica. Mayores flujos no
mejoran mucho y además resecan
mucho las mucosas.

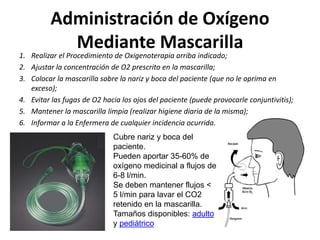

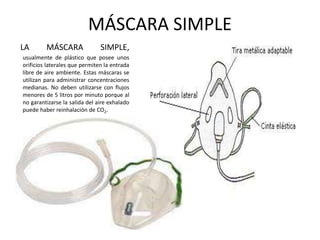

16. MÁSCARA SIMPLE
LA MÁSCARA SIMPLE,
usualmente de plástico que posee unos
orificios laterales que permiten la entrada
libre de aire ambiente. Estas máscaras se
utilizan para administrar concentraciones
medianas. No deben utilizarse con flujos
menores de 5 litros por minuto porque al
no garantizarse la salida del aire exhalado
puede haber reinhalación de CO2.

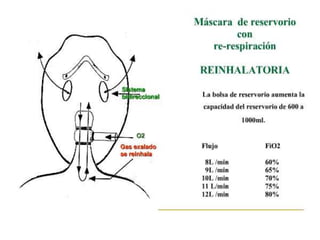

19. Mascarillas con bolsa de reservorio de reinhalación
parcial de CO2 y sin reinhalación parcial
Estas mascarillas usan un reservorio para acumular el oxígeno medicinal
durante la espiración, lo que aumenta la cantidad de oxígeno para la siguiente
respiración.
Habitualmente aportan una fracción inspirada de Oxígeno (FiO2) de
aproximadamente 0.6, pero son posibles niveles de 0.9 a 1.0 dependiendo del
ajuste y de las variables ventilatorias.
Tamaños disponibles: adulto y pediátrico.

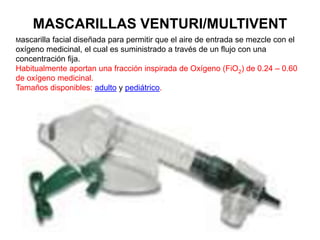

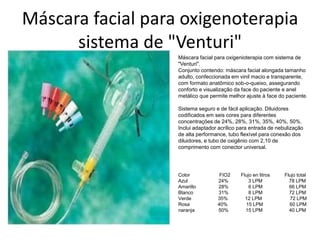

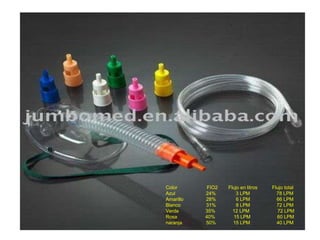

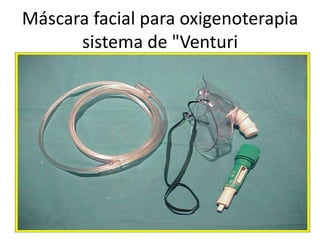

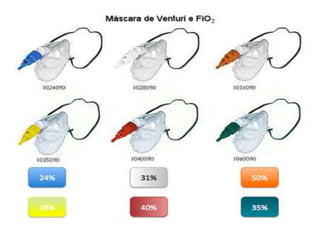

20. MASCARILLAS VENTURI/MULTIVENT
Mascarilla facial diseñada para permitir que el aire de entrada se mezcle con el
oxígeno medicinal, el cual es suministrado a través de un flujo con una
concentración fija.
Habitualmente aportan una fracción inspirada de Oxígeno (FiO2) de 0.24 – 0.60
de oxígeno medicinal.
Tamaños disponibles: adulto y pediátrico.

21. Sistemas de Bajo Flujo
DISPOSITIVO Flujo en L/min FiO2 (%)
Cánula Nasal
CANULA BINASAL
BIGOTERA
1 24
2 28
3 32
4 36
5 40
Mascara de Oxigeno Simple
5-6 40
6-7 50
7-8 60
Mascara de Reinhalación Parcial
6 60
7 70
8 80
9 90
10 99
Mascara de no Reinhalación 4-10 60-100
Sistemas de Alto Flujo
Máscara de Venturi (Verificar el flujo en
L/min. Según el fabricante)
3 24
6 28
9 35
12 40
15 50
FRACCIÓN INSPIRADA DE OXIGENO CON DISPOSITIVOS DE BAJO Y ALTO FLUJO

24. MASCARILLA SIMPLE

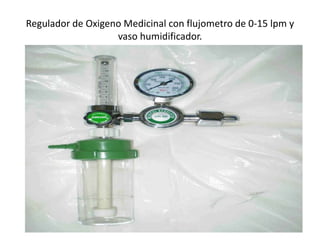

25. Regulador de Oxigeno Medicinal con flujometro de 0-15 lpm y
vaso humidificador.

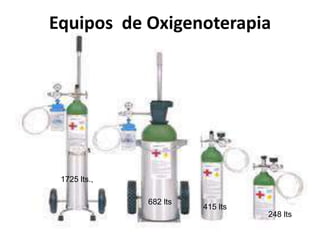

26. Equipos de Oxigenoterapia
415 lts
682 lts
1725 lts.,
248 lts

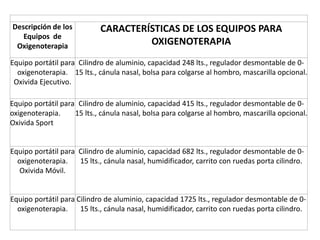

27. Descripción de los
Equipos de
Oxigenoterapia
CARACTERÍSTICAS DE LOS EQUIPOS PARA
OXIGENOTERAPIA
Equipo portátil para
oxigenoterapia.
Oxivida Ejecutivo.
Cilindro de aluminio, capacidad 248 lts., regulador desmontable de 0-
15 lts., cánula nasal, bolsa para colgarse al hombro, mascarilla opcional.
Equipo portátil para
oxigenoterapia.
Oxivida Sport
Cilindro de aluminio, capacidad 415 lts., regulador desmontable de 0-
15 lts., cánula nasal, bolsa para colgarse al hombro, mascarilla opcional.
Equipo portátil para
oxigenoterapia.
Oxivida Móvil.
Cilindro de aluminio, capacidad 682 lts., regulador desmontable de 0-
15 lts., cánula nasal, humidificador, carrito con ruedas porta cilindro.
Equipo portátil para
oxigenoterapia.
Cilindro de aluminio, capacidad 1725 lts., regulador desmontable de 0-
15 lts., cánula nasal, humidificador, carrito con ruedas porta cilindro.

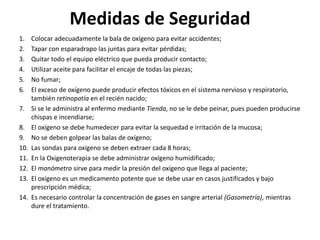

28. Medidas de Seguridad
1. Colocar adecuadamente la bala de oxígeno para evitar accidentes;
2. Tapar con esparadrapo las juntas para evitar pérdidas;
3. Quitar todo el equipo eléctrico que pueda producir contacto;
4. Utilizar aceite para facilitar el encaje de todas las piezas;
5. No fumar;
6. El exceso de oxígeno puede producir efectos tóxicos en el sistema nervioso y respiratorio,
también retinopatía en el recién nacido;
7. Si se le administra al enfermo mediante Tienda, no se le debe peinar, pues pueden producirse
chispas e incendiarse;
8. El oxígeno se debe humedecer para evitar la sequedad e irritación de la mucosa;
9. No se deben golpear las balas de oxígeno;
10. Las sondas para oxígeno se deben extraer cada 8 horas;
11. En la Oxigenoterapia se debe administrar oxígeno humidificado;
12. El manómetro sirve para medir la presión del oxígeno que llega al paciente;
13. El oxígeno es un medicamento potente que se debe usar en casos justificados y bajo
prescripción médica;
14. Es necesario controlar la concentración de gases en sangre arterial (Gasometría), mientras
dure el tratamiento.

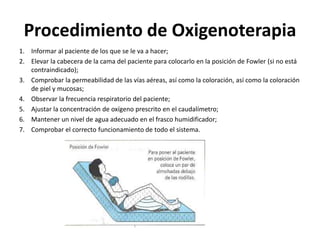

29. Procedimiento de Oxigenoterapia
1. Informar al paciente de los que se le va a hacer;
2. Elevar la cabecera de la cama del paciente para colocarlo en la posición de Fowler (si no está
contraindicado);
3. Comprobar la permeabilidad de las vías aéreas, así como la coloración, así como la coloración
de piel y mucosas;
4. Observar la frecuencia respiratorio del paciente;
5. Ajustar la concentración de oxígeno prescrito en el caudalímetro;
6. Mantener un nivel de agua adecuado en el frasco humidificador;
7. Comprobar el correcto funcionamiento de todo el sistema.

30. Administración de Oxígeno
Mediante Mascarilla
1. Realizar el Procedimiento de Oxigenoterapia arriba indicado;
2. Ajustar la concentración de O2 prescrito en la mascarilla;
3. Colocar la mascarilla sobre la nariz y boca del paciente (que no le oprima en
exceso);
4. Evitar las fugas de O2 hacia los ojos del paciente (puede provocarle conjuntivitis);
5. Mantener la mascarilla limpia (realizar higiene diaria de la misma);
6. Informar a la Enfermera de cualquier incidencia ocurrida.
Cubre nariz y boca del
paciente.
Pueden aportar 35-60% de
oxígeno medicinal a flujos de
6-8 l/min.
Se deben mantener flujos <
5 l/min para lavar el CO2
retenido en la mascarilla.
Tamaños disponibles: adulto
y pediátrico

31. Administración de Oxígeno mediante Gafas o Cánulas
Nasales
1. Realizar el Procedimiento de Oxigenoterapia arriba indicado;
2. Ajustar la concentración de O2 prescrito para gafas;
3. Verificar la correcta salida de O2 por los vástagos de las gafas;
4. Colocar los vástagos de las gafas en los orificios nasales del paciente;
5. Fijarlos correctamente con el objeto de prevenir irritaciones de la mucosa (ajustar el cable a las orejas y
cuello del paciente);
6. Indicar al paciente que respire por la nariz y no por la boca;
7. En caso necesario, limpiar y humedecer la nariz del paciente;
8. Informar a la Enfermera de cualquier incidencia ocurrida.
Cánulas nasales, nariceras o bigoteras
Aportan 24-34% de oxígeno medicinal a
flujos de hasta 3 l/min en adultos.
Recién Nacidos y lactantes, los flujos no
deben superar los 2 l/min.
De uso simple y cómodo, evitan la
reinhalación de CO2.
Tamaños disponibles: prematuro, neonatal,
pediátrico y adulto.

32. Instrucciones de uso y manipulación dirigidas al profesional
sanitario con respecto a las balas de Oxígeno Medicinal
1. No fumar.
2. No acercar a una llama.
3. No engrasar.
4. No introducir nunca este gas en un aparato que se sospeche pueda contener materias combustibles, en
especial si son de naturaleza grasa.
5. No limpiar nunca con productos combustibles, en especial si son de naturaleza grasa, ni los aparatos que
contienen este gas ni las válvulas, juntas, guarniciones, dispositivos de cierre.
6. No aplicar ninguna materia grasa (vaselina, pomadas, etc.) en el rostro de los pacientes.
7. No utilizar aerosoles (laca, desodorante, etc.) ni disolventes (alcohol, perfume, etc.) sobre el material o
cerca de él.

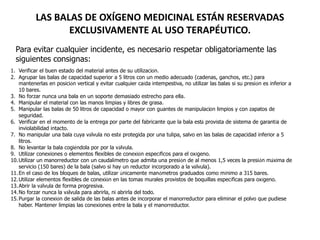

33. LAS BALAS DE OXÍGENO MEDICINAL ESTÁN RESERVADAS
EXCLUSIVAMENTE AL USO TERAPÉUTICO.
1. Verificar el buen estado del material antes de su utilización.
2. Agrupar las balas de capacidad superior a 5 litros con un medio adecuado (cadenas, ganchos, etc.) para
mantenerlas en posición vertical y evitar cualquier caída intempestiva, no utilizar las balas si su presión es inferior a
10 bares.
3. No forzar nunca una bala en un soporte demasiado estrecho para ella.
4. Manipular el material con las manos limpias y libres de grasa.
5. Manipular las balas de 50 litros de capacidad o mayor con guantes de manipulación limpios y con zapatos de
seguridad.
6. Verificar en el momento de la entrega por parte del fabricante que la bala está provista de sistema de garantía de
inviolabilidad intacto.
7. No manipular una bala cuya válvula no esté protegida por una tulipa, salvo en las balas de capacidad inferior a 5
litros.
8. No levantar la bala cogiéndola por por la válvula.
9. Utilizar conexiones o elementos flexibles de conexión específicos para el oxígeno.
10.Utilizar un manorreductor con un caudalímetro que admita una presión de al menos 1,5 veces la presión máxima de
servicio (150 bares) de la bala (salvo si hay un reductor incorporado a la válvula).
11.En el caso de los bloques de balas, utilizar únicamente manómetros graduados como mínimo a 315 bares.
12.Utilizar elementos flexibles de conexión en las tomas murales provistos de boquillas específicas para oxígeno.
13.Abrir la válvula de forma progresiva.
14.No forzar nunca la válvula para abrirla, ni abrirla del todo.
15.Purgar la conexión de salida de las balas antes de incorporar el manorreductor para eliminar el polvo que pudiese
haber. Mantener limpias las conexiones entre la bala y el manorreductor.
Para evitar cualquier incidente, es necesario respetar obligatoriamente las
siguientes consignas:

34. LAS BALAS DE OXÍGENO MEDICINAL ESTÁN RESERVADAS
EXCLUSIVAMENTE AL USO TERAPÉUTICO
1. No someter nunca el manorreductor a varias presurizaciones sucesivas.
2. No colocarse nunca frente a la salida de la válvula, sino siempre en el lado opuesto al manorreductor,
detrás de la bala y hacia atrás. No exponer nunca a los pacientes al flujo gaseoso.
3. No utilizar conexiones intermedias para permitir la conexión de dos dispositivos que no encajan entre
sí.
4. No intentar reparar una válvula defectuosa.
5. No apretar nunca con tenazas el manorreductor-caudalímetro, bajo riesgo de provocar desperfectos
en la junta.
6. Verificar previamente la compatibilidad de los materiales en contacto con el oxígeno, utilizando en
particular juntas de conexión del manorreductor especiales para el oxígeno.
7. Cerrar la válvula de la bala tras su utilización, permitir que disminuya la presión del manorreductor
dejando abierto el caudalímetro, cerrar el caudalímetro y aflojar a continuación (salvo en el caso de lo
manorreductores integrados) el tornillo de regulación del manorreductor.
8. En caso de fuga, cerrar la válvula de alimentación del circuito que tenga un defecto de estanqueidad,
y comprobar que se activa el dispositivo de emergencia.
9. No vaciar nunca por completo una bala.
10.Conservar las balas vacías con la válvula cerrada (para evitar procesos de corrosión en presencia de
humedad en su interior).
11.No trasvasar gas bajo presión de una bala a otra.
12.Ventilar si es posible el lugar de utilización, si se trata de ubicaciones reducidas (vehículos, domicilio).

35. Máscara facial para oxigenoterapia
sistema de "Venturi"
Máscara facial para oxigenioterapia com sistema de
"Venturi".
Conjunto contendo: máscara facial alongada tamanho
adulto, confeccionada em vinil macio e transparente,
com formato anatômico sob-o-queixo, assegurando
conforto e visualização da face do paciente e anel
metálico que permite melhor ajuste à face do paciente.
Sistema seguro e de fácil aplicação. Diluidores
codificados em seis cores para diferentes
concentrações de 24%, 28%, 31%, 35%, 40%, 50%.
Inclui adaptador acrílico para entrada de nebulização
de alta performance, tubo flexível para conexão dos
diluidores, e tubo de oxigênio com 2,10 de
comprimento com conector universal.
Color FIO2 Flujo en litros Flujo total
Azul 24% 3 LPM 78 LPM
Amarillo 28% 6 LPM 66 LPM
Blanco 31% 8 LPM 72 LPM
Verde 35% 12 LPM 72 LPM
Rosa 40% 15 LPM 60 LPM
naranja 50% 15 LPM 40 LPM

36. Color FIO2 Flujo en litros Flujo total
Azul 24% 3 LPM 78 LPM
Amarillo 28% 6 LPM 66 LPM
Blanco 31% 8 LPM 72 LPM
Verde 35% 12 LPM 72 LPM
Rosa 40% 15 LPM 60 LPM
naranja 50% 15 LPM 40 LPM

38. Máscara facial para oxigenoterapia
sistema de "Venturi

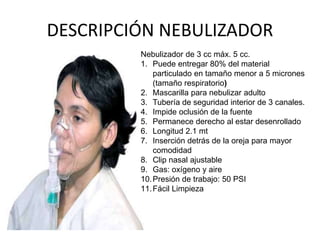

39. DESCRIPCIÓN NEBULIZADOR
Nebulizador de 3 cc máx. 5 cc.
1. Puede entregar 80% del material
particulado en tamaño menor a 5 micrones
(tamaño respiratorio)
2. Mascarilla para nebulizar adulto
3. Tubería de seguridad interior de 3 canales.
4. Impide oclusión de la fuente
5. Permanece derecho al estar desenrollado
6. Longitud 2.1 mt
7. Inserción detrás de la oreja para mayor
comodidad
8. Clip nasal ajustable
9. Gas: oxígeno y aire
10.Presión de trabajo: 50 PSI
11.Fácil Limpieza

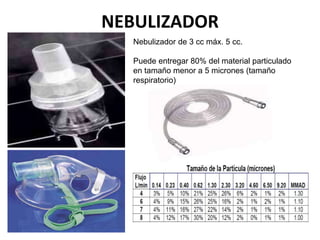

40. NEBULIZADOR
Nebulizador de 3 cc máx. 5 cc.
Puede entregar 80% del material particulado
en tamaño menor a 5 micrones (tamaño
respiratorio)

41. DESPIERTA, LIBÉRATE, ANÍMATE A REALIZAR
LO QUE DESEAS LOGRAR, NO PIERDAS UN
INSTANTE MAS, YA HABRÁ TIEMPO EN LA
ETERNIDAD PARA SIEMPRE DESCANSAR EN
PAZ
