El documento describe los componentes de fricción de los sistemas de frenos de vehículos. Estos componentes, como las pastillas y zapatas, contienen una variedad de materiales que les permiten ofrecer resistencia al disco o tambor para reducir la velocidad o detener el vehículo. Las pastillas de alta calidad están compuestas por 16 a 18 componentes como aglomerantes, metales, fibras y materiales de relleno para lograr un coeficiente de fricción constante en diferentes condiciones.

1. resentacion tecnica comercial

2. Autopartes
La función de los sistemas de freno
consiste en reducir la velocidad del vehículo
cuando se necesita o de parar el mismo totalmente.
Utilizando componentes de friccion.

3. Autopartes
componentes
de

4. Autopartes
FN
FR
FS
isión de los componentes de Fricción:
ienen la funcion de detener elenen la funcion de detener el
ovimiento de las ruedas al ofrecerovimiento de las ruedas al ofrecer
esistencia al elemento giratorioesistencia al elemento giratorio
amado disco o tambor, el cualamado disco o tambor, el cual
e encuentra solidario a la rueda.e encuentra solidario a la rueda.

5. Autopartes
Caracteristicas del componentes de friccion
ideal
Coeficiente de friccion apropiado yCoeficiente de friccion apropiado y
constante en las diferentes condicionesconstante en las diferentes condiciones
de presion, temperatura y humedad.de presion, temperatura y humedad.
No rayar disco ni tamborNo rayar disco ni tambor
No producir ruidoNo producir ruido
Larga duraciónLarga duración

6. Autopartes

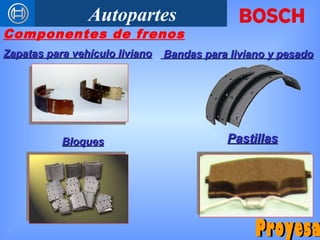

Componentes de frenos
PastillasPastillas
Zapatas para vehículo livianoZapatas para vehículo liviano
BloquesBloques
Bandas para liviano y pesadoBandas para liviano y pesado

7. Autopartes

8. Autopartes

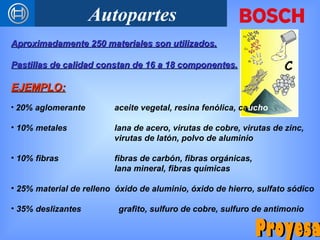

Aproximadamente 250 materiales son utilizados.Aproximadamente 250 materiales son utilizados.
Pastillas de calidad constan de 16 a 18 componentes.Pastillas de calidad constan de 16 a 18 componentes.
EJEMPLO:EJEMPLO:
• 20% aglomerante aceite vegetal, resina fenólica, caucho
• 10% metales lana de acero, virutas de cobre, virutas de zinc,
virutas de latón, polvo de aluminio
• 10% fibras fibras de carbón, fibras orgánicas,
lana mineral, fibras químicas
• 25% material de relleno óxido de aluminio, óxido de hierro, sulfato sódico
• 35% deslizantes grafito, sulfuro de cobre, sulfuro de antimonio

9. Autopartes

10. Autopartes
COEFICIENTE DE FRICCION ESTABLE
LA SENSACION QUE EL CONDUCTOR SIENTE
DESDE LA PRIMERA , HASTA LA ULTIMA
FRENADA ES LA MISMA SIN IMPORTAR LAS
DIFERENTES CONDICIONES DE
TEMPERATURA Y DESGASTE

11. Autopartes
MEJOR PROTECCION AL
DISCOLA PASTILLA METALIZADAS BOSCH OFRECE
MEJOR PROTECCION AL DISCO, EVITANDO
PRESENCIA DE ONDULACIONES PRONUNCIADA
EN LA SUPERFICIE DEL DISCO
SE ESTIMA QUE LA PASTILLA SEMIMETALICA LE
DA UN 7% MAS DE VIDA UTIL A LOS DISCOS

12. Autopartes
CONFIANZA EN LOS CONDUCTORES
LAS PASTILLAS BOSCH METALIZADAS TIENEN LA
PARTICULARIDAD QUE EN LA MEDIDA QUE SE
CALIENTA, EL CONDUCTOR PERCIBE UN LIGERO
AUMENTO EN LA FRENADA. AUMENTANDO ASI LA
CONFIANZA AL CONDUCIR

13. Autopartes
ALTO COEFICIENTE DE
FRICCION
Pastilla de calidad
Pastilla de inferior
0.4
0.3
0.2
100 200 300 400 500 600 ºC 30 60 90 120 150 km/h
0.4
0.3
0.2

14. Autopartes
NO DEJE QUE PASE ESTO.NO DEJE QUE PASE ESTO.
BOSCH
OTROS

15. Autopartes

16. Autopartes
Impurezas entre disco y pastillaImpurezas entre disco y pastilla
( polvo, arena, etc.)( polvo, arena, etc.)
SOLUCION:SOLUCION:
Sople con aire seco las partes , realizar una
frenada de pánico a 50 km/h.

17. Autopartes
Contacto directo de pistón metálico conContacto directo de pistón metálico con
respaldo de la pastilla.respaldo de la pastilla.
Colocar placas antirruido (metálicas,de polipropileno )
SOLUCION:SOLUCION:

18. Autopartes

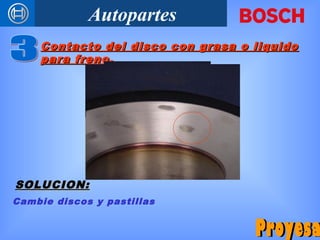

SOLUCION:SOLUCION:
Contacto del disco con grasa o liquidoContacto del disco con grasa o liquido
para freno.para freno.
Cambie discos y pastillas

19. Autopartes
SOLUCION:SOLUCION:
Suciedad y óxido en las guías de deslizamientoSuciedad y óxido en las guías de deslizamiento
Limpie y lubrique las guías

20. Autopartes
SOLUCION:SOLUCION:
Resortes anti-vibratorios cedidos.Resortes anti-vibratorios cedidos.
Cambie resortes cada vez que cambie las zapatas.

21. Autopartes
SOLUCION:SOLUCION:
Aprietes no adecuados.Aprietes no adecuados.
Dar el apriete correcto

22. Autopartes

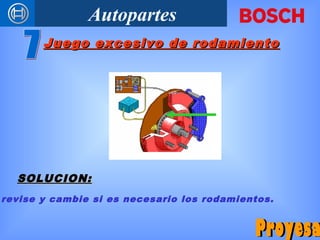

SOLUCION:SOLUCION:
Juego excesivo de rodamientoJuego excesivo de rodamiento
revise y cambie si es necesario los rodamientos.

23. Autopartes

24. Autopartes

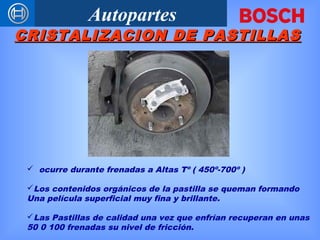

CRISTALIZACION DE PASTILLASCRISTALIZACION DE PASTILLAS
 ocurre durante frenadas a Altas Tº ( 450º-700º )
Los contenidos orgánicos de la pastilla se queman formando
Una película superficial muy fina y brillante.
Las Pastillas de calidad una vez que enfrían recuperan en unas
50 0 100 frenadas su nivel de fricción.

25. Autopartes
CAMBIO DE PASTILLASCAMBIO DE PASTILLAS
CADA VEZ QUE SE CAMBIEN LAS PASTILLAS HAY QUE
PURGAR EL SISTEMA
ASENTAR LAS PASTILLAS AL DISCO
INSPECCIÓN DEL DESGASTE DE LAS PASTILLAS
CADA 10,000 KM O CADA VEZ QUE REVISE EL VEHICULO OBSERVECADA 10,000 KM O CADA VEZ QUE REVISE EL VEHICULO OBSERVE
EL ESTADO DE LAS PASTILLAS .SI SOLO QUEDA 3mm DE PASTILLAEL ESTADO DE LAS PASTILLAS .SI SOLO QUEDA 3mm DE PASTILLA
UTILIZABLE, HAY QUE CAMBIARLASUTILIZABLE, HAY QUE CAMBIARLAS

26. Autopartes

27. Autopartes

28. Autopartes
