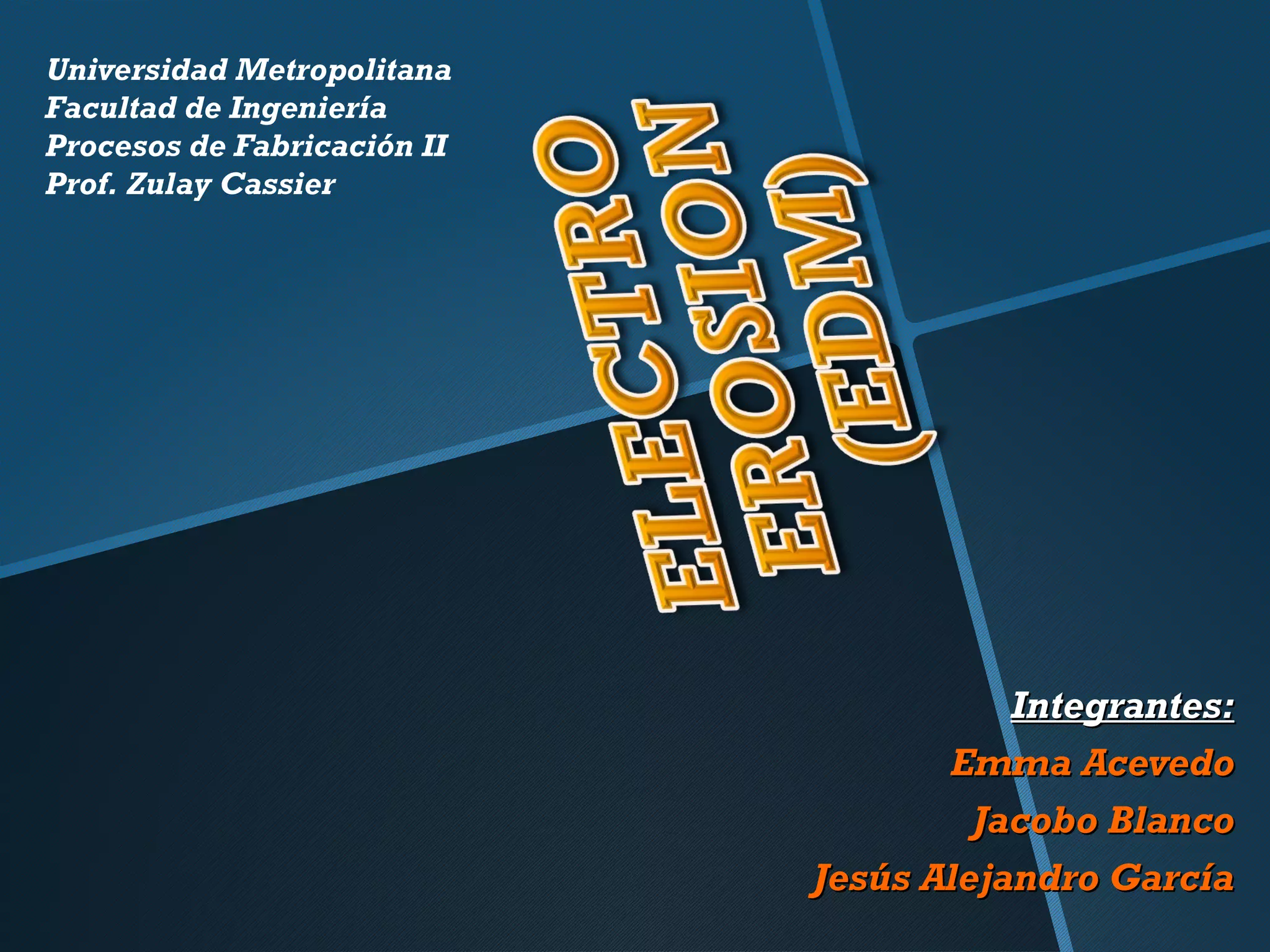

1. Integrantes:Integrantes:
Emma AcevedoEmma Acevedo
Jacobo BlancoJacobo Blanco
Jesús Alejandro GarcíaJesús Alejandro García
Universidad Metropolitana
Facultad de Ingeniería
Procesos de Fabricación II
Prof. Zulay Cassier

2. ELECTROEROSION(EDM)
La electroerosión es un
proceso de fabricación, también
conocido como Mecanizado por
Descarga Eléctrica o EDM
(Electrical Discharge Machining).
Consiste en arranque de
material que se, realiza por medio de
descargas eléctricas controladas que
saltan, en un medio dieléctrico, entre
un electrodo y una pieza

3. HISTORI
A DEL
PROCESO
El proceso de EDM fue
descubierto en 1943
por los soviéticos quelo llamaronelaboración a chispa¿En qué consiste
el proceso?En la generación de
un arco eléctrico
entre una pieza y un
electrodo en un
medio dieléctrico
para arrancar
partículas de la pieza
hasta conseguir
reproducir en ella las
formas del electrodo.

4. Fusión del
material
Expulsión
violenta del
material
fundido o
vaporizado
Solidificación
de las
partículas
como
pequeñas
esferas.
11
22
33

5. Altas densidades
de corriente en
el punto de
impacto de las
descargas
El calor generado
de la chispa
descompone y
vaporiza también
al fluido
dieléctrico
La pieza a
elaborar se fija a
la mesa de la
máquina.
El electrodo se
fija al husillo ó
cabezal
El electrodo no
hace contacto
con la pieza pero
se mantiene a
una cierta
distancia de
ésta, de donde
salta la chispa.
El dieléctrico es
ionizado y se produce
la descarga.
El alimentador de la
máquina interrumpe
la diferencia de
potencial mientras el
fluido ionizado se
torna aislante.
Durante el
intervalo de
tiempo entre
descarga y
descarga el fluido
tiene también que
alejar las
partículas
arrancadas.

6. VARIANTESDEL
PROCESODE
ELECTROEROSION
2. ELECTROEROSION POR HILO
La que utiliza el electrodo de hilo metálico
o alambre fino,WEDM (donde las siglas
describen en inglés Wire Electrical
Discharge Machining),
1. METODO RAM
EL término ram quiere decir en inglés
"ariete" y es ilustrativo del "choque" del
electrodo contra la pieza o viceversa
(pieza contra el electrodo).

7. El mecanizado por electroerosión se efectúa mediante
el salto de chispas eléctricas entre dos electrodos sometidos a
una determinada tensión eléctrica y sumergidos ambos en un
líquido aislante (liquido dieléctrico).
Ello provoca colisiones entre los iones (+) y los
electrones (-). Se forma entonces un canal de plasma.

8. PROCESO DE
EROSION DEL MATERIAL

9. ELECTROEROSION POR HILO
En la electroerosión por hilo, WEDM, un hilo conductor,
normalmente de latón, se utiliza como electrodo. El hilo circula
continuamente, y entre el hilo y la pieza existe un canal, llamado de
descarga, bañado por un fluido dieléctrico, que generalmente es agua
El mantener una distancia correcta entre hilo y pieza es el punto
más importante para tener un correcto mecanizado y conseguir
precisión.

10. PROCESO DE
EROSION DEL MATERIAL

11. APLICACIONES DE LA ELECTROEROSION
APLICACIONES DE LA ELECTROEROSION

14. EMPRESAS DE ELECTROEROSIÓN
EN VENEZUELA
1. Maquinaria Diekmann, S.A.
2. Inverbras, C.A.
3. “Mesca” Mecanizados Especiales,CA
4. Tecno Industria, CA
5. Imc, Industria Mecánica Costa C.A.

15. CONCLUSIONES

16. GRACIAS POR SU
ATENCION
