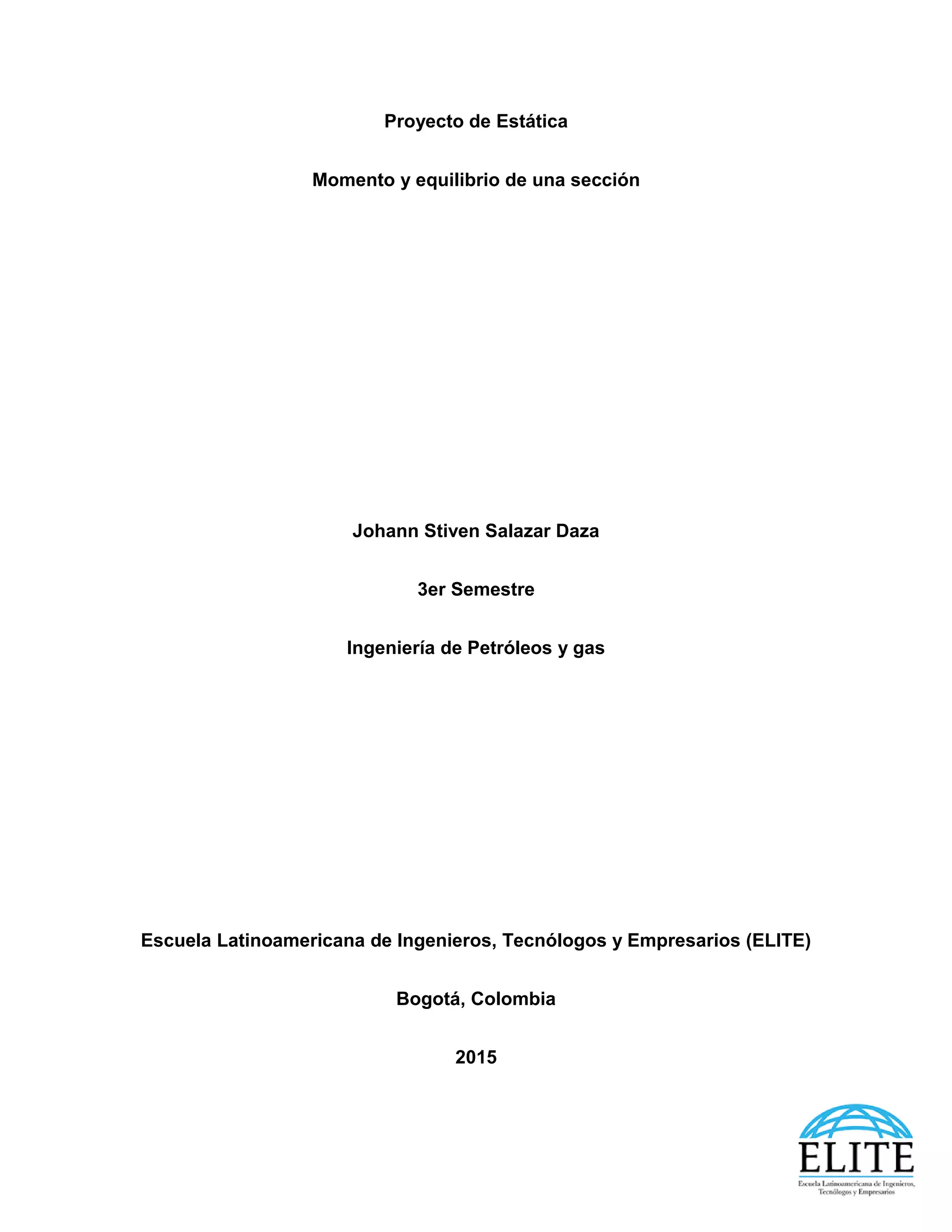

1. Proyecto de Estática
Momento y equilibrio de una sección
Johann Stiven Salazar Daza
3er Semestre
Ingeniería de Petróleos y gas
Escuela Latinoamericana de Ingenieros, Tecnólogos y Empresarios (ELITE)
Bogotá, Colombia
2015

2. INTRODUCCIÓN
La estática como rama de la mecánica clásica trata diferentes temas de la vida
cotidiana y sus aplicaciones, en este caso utilizaremos dos temas en específico,
momento de una fuerza y equilibrio, para explicar estos temas utilizaremos un
caso de la vida real.
Un parqueadero de dos pisos nos sirve para plantear nuestro ejercicio, este
consiste en utilizar la placa del segundo piso para colocar 3 cargas diferentes en
puntos separados, eso lo haremos para poder conocer el momento y el equilibrio
de la sección, hallaremos las medidas respectivas y utilizaremos los cálculos de
los temas tratados.
Cada uno de los temas será definido, aclarado y planteado de tal manera que
pueda ser explicado de una manera comprensible.

3. PROYECTO ESTATICA
Equilibrio y momento de una fuerza aplicado a un parqueadero, más
específicamente a la placa del segundo piso.
OBJETIVOS DEL PROYECTO
- Encontrar el momento existente en la sección del segundo piso del
parqueadero.
- Conocer en qué consiste el momento, sus características y como lo
podemos aplicar a la sección del parqueadero.
- Mencionaremos y hallaremos las mediciones del terreno en metros y el
peso de las cargas (Vehículos) con sus respectivas distancias.
- Aplicaremos los cálculos con base conocimientos adquiridos y los datos
obtenidos.
- Expondremos el resultado encontrado en el estudio de la sección del
parqueadero.

4. TEMAS
CONDICIONES DE EQUILIBRIO
Se define como el estado en el que el cuerpo se mantiene en reposo. Relativo o
se mueve en velocidad constante. Las fuerzas que actúan sobre el cuerpo son = 0
SEGUNDA LEY DE EQUILIBRIO
Un cuerpo se encuentra en equilibrio si todos los momentos que actúan sobre él
es cero.
En la cancelación de los momentos que intentan producir un giro determinado
sobre el cuerpo rígido.

5. DIAGRAMA DE CUERPO LIBRE
MOMENTO DE UNA FUERZA
Es una magnitud física que cuantifica la capacidad de una fuerza para producir un
giro.
Se representa mediante la unidad:
El valor del momento de fuerza se calcula conociendo la distancia relativa al punto
de palanca.

6. APLICACIÓN DEL MOMENTO
Como ya conocemos que es, en que consiste y como actual el momento, ahora
procederemos a calcularlo. De esta manera procedemos a hacer una serie de
mediciones en el terreno a continuación:
- Longitud de la placa que va sobre las columnas
- El número de cargas (Vehículos) que ejercen sobre las columnas.
- La distancia entre cada una de las cargas.
- El peso de cada una de las cargas.
Vamos a analizar el ejercicio y hallar el momento en las columnas de un
segmento de parqueadero.
PESO DE LAS CARGAS (VEHICULOS)
Vehículo F1, Peso – 1250 kg
Vehículo F2, Peso – 950 kg
Vehículo F3. Peso – 2160 kg

7. CALCULOS
Parqueadero del segundo piso:

9. PRUEBA

10. CONCLUSIONES
Hemos dado a conocer por medio de la estática diferentes temas, como el
momento de torsión y el equilibrio, estos temas fueron tratados, explicados y
representados en el ejercicio del parqueadero.
En este ejercicio utilizamos un segundo piso de un parqueadero con dos vigas que
soportan su peso, para la realización de este, aplicamos 3 fuerzas diferentes (3
vehículos) cada uno con diferente peso a la placa del parqueadero. De acuerdo a
esta experiencia hemos podido comprobar que la sumatoria de los momentos de
la sección del parqueadero en este caso con los vehículos (F1 – F2 – F3) era igual
a las columnas que soportaban dichos automóviles (RA + RB) como lo
demostramos en la prueba presentada en este trabajo.
