UNIVERSIDAD AUTÓNOMA DE TLAXCALA "Por la Cultura a la Justicia Social" Óptica de la visión según Guyton y Ganong, explicación de la visión humana mediante los principios de la óptica.

1. UNIVERSIDAD AUTÓNOMA DE TLAXCALA
FACULTAD DE CIENCIAS DE LA SALUD
ESCUELA DE MEDICINA
PROGRAMA EN MÉDICO CIRUJANO
FISIOLOGÍA HUMANA I:
“EL OJO: ÓPTICA DE LA VISIÓN”
POR:
ROGELIO SALVADOR POTRERO
DR. AGUSTÍN JUAN GALVÁN ROSAS
PRIMAVERA 2015

2. Principios físicos de la óptica
 Refracción de la luz:
Los rayos de luz viajan a través del aire a una velocidad de 300.000
km/s (en el vacío). La velocidad de la luz es mucho menor cuando
viaja por medios sólidos y líquidos transparentes. Los rayos de luz viajan
en haces de luz en dirección lineal.
Se le llama REFRACCIÓN al cambio de dirección del haz de luz al
momento de atravesar un objeto transparente.
“Por la Cultura a la Justicia Social.”

3.  Trayectoria de la Luz
“Por la Cultura a la Justicia Social.”

4.  Refracción de la luz
“Por la Cultura a la Justicia Social.”

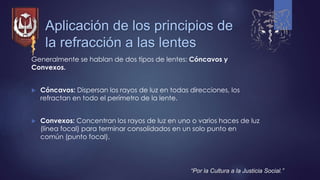

5. Aplicación de los principios de
la refracción a las lentes
Generalmente se hablan de dos tipos de lentes: Cóncavos y
Convexos.
 Cóncavos: Dispersan los rayos de luz en todas direcciones, los
refractan en todo el perímetro de la lente.
 Convexos: Concentran los rayos de luz en uno o varios haces de luz
(línea focal) para terminar consolidados en un solo punto en
común (punto focal).
“Por la Cultura a la Justicia Social.”

6. “Por la Cultura a la Justicia Social.”
Lente convexo
A B
Punto focal
Línea focal

7. “Por la Cultura a la Justicia Social.”
Lente cóncavo
A B
Divergencia

8. Determinación del poder
dióptrico de una lente
 Se le denomina Poder dióptrico a la capacidad de una lente
convexa de refractar la luz y establecer la distancia y el punto focal
a la misma distancia de la que se encuentra la fuente de luz.
El poder dióptrico se mide en dioptrías.
“Por la Cultura a la Justicia Social.”
Fuente
1m 1m
1

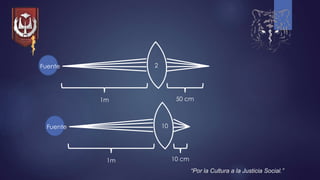

9. “Por la Cultura a la Justicia Social.”
Fuente
1m 50 cm
2
Fuente
1m 10 cm
10

10. Formación de una imagen
por una lente convexa
 Los rayos de luz que atraviesan una lente convexa se refractan
hacia el polo opuesto de la lente, alineado con su centro, de esta
manera se produce una imagen boca abajo.
“Por la Cultura a la Justicia Social.”

11. Óptica del ojo
 El sistema ocular de lentes consta de 4 superficies de refracción.
1: La luz que se encuentra entre el aire y la córnea (I. R = 1 )
2: La separación entre la cara posterior de la córnea y el humor
acuoso (I. R = 1.38)
3: La separación entre el humor acuoso y el cristalino (I.R = 1.33)
4: La separación entre el cristalino y el humor vítreo (I.R = 1.34)
“Por la Cultura a la Justicia Social.”

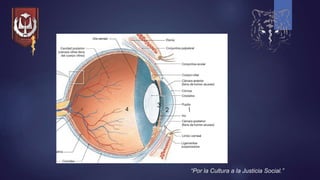

12. “Por la Cultura a la Justicia Social.”
12
3
4

13.  El poder dióptrico total del ojo es de 59 dioptrías.
La formación de la imagen en un ojo es muy similar a la formación de
una imagen en un lente convexo, la formación de la imagen se lleva
acabo en la retina y se encuentra inversa a comparación de la
realidad, sin embargo, la mente reconfigura la imagen y la percibe
como se encuentra originalmente.
“Por la Cultura a la Justicia Social.”

14. Mecanismos de
acomodación
 Los niños tienen un poder dióptrico del cristalino relativamente
elevado, ya que va desde 20 dioptrías hasta 34 dioptrías. La
manera en que esto se lleva a cabo es gracias a los mecanismos
de acomodación, que consiste en que los cuerpos ciliares (70
ligamentos suspensorios) se relajan o se tensan de modo que
deforman el cristalino, aumentando o disminuyendo la convexidad
del cristalino, aumentando o disminuyendo el poder dióptrico.
“Por la Cultura a la Justicia Social.”

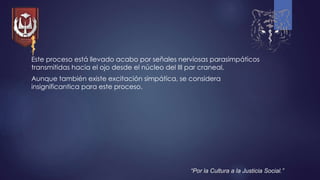

15. Este proceso está llevado acabo por señales nerviosas parasimpáticos
transmitidas hacia el ojo desde el núcleo del III par craneal,
Aunque también existe excitación simpática, se considera
insignificantica para este proceso.
“Por la Cultura a la Justicia Social.”

16.  La pérdida de los mecanismos de acomodación del cristalino se
denomina presbicia.
 La presbicia suele ser un proceso fisiológico que se adquiere
conforme un sujeto avance de edad, para los 70 años de vida las
dioptrías del cristalino es técnicamente de 0, de modo que el
cristalino queda enfocado permanentemente.
 Este proceso se corrige mediante la utilización de gafas bifocales.
“Por la Cultura a la Justicia Social.”

17. Diámetro pupilar
 La principal función del iris consiste en incrementar la cantidad de
luz que llega a los ojos dependiendo la iluminación del ambiente.
La pupila del ojo humano puede reducirse hasta 1.5 mm y
ampliarse hasta 8 mm de diámetro, modificando la cantidad de luz
que penetra en los ojos (x 30 veces).
“Por la Cultura a la Justicia Social.”

18. Errores de refracción
 La Emetropía es el estado normal del ojo <<Visión normal>>, los
procesos ciliares funcionan correctamente, enfocando con
excelente nitidez la imagen.
 La Hipermetroía se debe a que el globo ocular es demasiado
corto, por lo que el punto focal se enfoca por detrás de la retina.
 La Miopía se debe a que el globo ocular es demasiado largo,
enfocando la imagen delante de la retina
“Por la Cultura a la Justicia Social.”

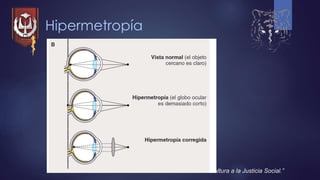

19. Hipermetropía
“Por la Cultura a la Justicia Social.”

20. Miopía
“Por la Cultura a la Justicia Social.”

21. Otros trastornos que provocan errores
en la refracción ocular.
 Astigmatismo: Son las curvaturas anormales en varios planos del
globo ocupar, haciendo que el punto focal se enfoque en otras
partes del ojo.
 Cataratas: Es la opacidad que se forma en el cristalino.
 Queratocono: Es la forma extraña de la córnea, provocando una
refracción grave que no se corrige con los lentes convencionales,
por lo que se requiere lentes de contacto.
“Por la Cultura a la Justicia Social.”

22. Referencias:
Guyton. (2011). Tratado de Fisiología Médica. Madrid: ELSEVIER.
Berrett. (2013). Ganong. Fisiología Médica. Madrid: McGraw-Hill.
