Estructura Motor De Arranque

Profesor: César Malo Roldán
MOTORES ELÉCTRICOS
ESTRUCTURA Y COMPONENTES
DEL MOTOR DE ARRANQUE

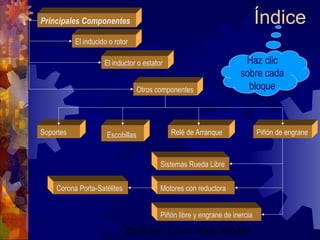

ÍndicePrincipales Componentes
El inducido o rotor
El inductor o estator
Otros componentes
Soportes Escobillas Relé de Arranque Piñón de engrane
Sistemas Rueda Libre
Motores con reductoraCorona Porta-Satélites
Piñón libre y engrane de inercia
Haz clic
sobre cada
bloque

Estructura del Motor de Arranque:
Principales componentes
 Se tomará como base para el estudio de los
componentes, por ser el más utilizado: el motor de
arranque serie con contactor y horquilla

Componentes del Motor de Arranque:
El inducido o rotor

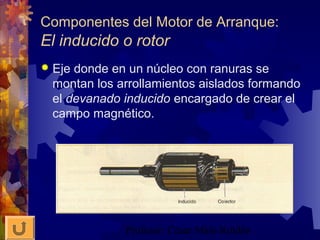

 Eje donde en un núcleo con ranuras se
montan los arrollamientos aislados formando
el devanado inducido encargado de crear el
campo magnético.

El inducido o rotor (Colector)
 Un tambor formado
por láminas de cobre
llamadas: delgas.
 Las delgas están
aisladas entre sí y del
eje y en sus extremos
van soldados los
arrollamientos.

El inducido o rotor (Estriado)
 Al otro lado del
núcleo sobre el eje
se encuentra las
estrías helicoidales
sobre las cuales se
desliza el conjunto
piñón de ataque –
mecanismo de
arrastre.
Analizaremos posteriormente los componentes para motores de
arranque con reductora.

Carcasa y conjunto inductor o Estator
 En acero de bajo carbono, cierra el circuito
magnético del inductor.
 Las masas o carcasas polares son de hierro dulce en
forma de T donde se alojan las bobinas inductoras y
van sujetas con mediante tornillos.

Carcasa y conjunto inductor o Estator
 El conjunto inductor está encargado de
generar un campo magnético estacionario.
 Se utilizan motores serie con inducción
tetrapolar y dos o cuatro escobillas.

Soporte lado accionamiento o delantero
 Características
 Fundición de aluminio
 Con cojinete de
fricción bronce
sinterizado.
 Con zona mecanizada
para acoplamiento a
motor térmico.
 Pueden ser con
alojamiento:
 Para CONTACTOR
 Para REDUCTORA
Contactor
Reductora

Soporte lado colector o Tapa de escobillas
 Características:
 De fundición de aluminio con cojinete de fricción
de bronce sinterizado.
 Cierra el conjunto motor por el otro extremo.
 Monta los portaescobillas.

Escobillas y Portaescobillas
 Escobillas
 Pasta de carbón-grafito.
 Muelles empujadores para
contacto colector-escobillas
con alta presión.
 De gran sección por alta
demanda de corriente
Portaescobillas
Individuales
De dos escobillas
De cuatro escobillas

Contactor o relé de arranque. (Solenoide)
 Características:
 Un solenoide con dos
bobinas independientes:
 Llamada o accionamiento
 Mantenimiento o retención.
 Núcleo móvil que actúa
bajo la influencia del
solenoide en cuyos
extremos:
 Activa los bornes de contacto
cerrando el circuito del motor
de arranque
 Y empuja a través de la
horquilla el acoplamiento –
piñón de engrane

Conjunto Piñón o Piñón de Engrane
 Encargado de
transmitir el par de
giro y las
revoluciones del
inducido a la corona
del motor térmico.
 Reducción de piñón
corona 1/10 y 1/20

Conjunto Piñón o Piñón de Engrane
 Composición:
 Piñón (a) sobre el eje del
inducido a través de un
casquillo.
 Sistema rueda libre de
enclavamiento por
rodillos (b), interior y
exterior y perteneciente
al piñón y al eje soporte
de leva.
 Eje soporte (c), con acanaladuras helicoidales para deslizar
por estrías el eje del inducido.
 Muelle de compresión (d), montado axialmente al eje
soporte.
 Acoplamiento (e) para el extremo de la horquilla.

Tipos de Sistemas de Rueda Libre (1)
 Piñón de leva invertida con rampas talladas
en el interior del soporte de leva (f).

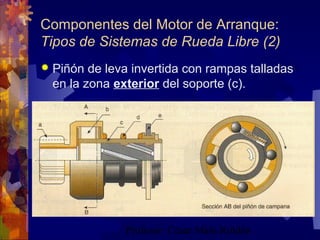

Tipos de Sistemas de Rueda Libre (2)
 Piñón de leva invertida con rampas talladas
en la zona exterior del soporte (c).

Motores con Reductora.
 Para vehículos de elevado par resistente.
 Motores diesel de mediano y gran tamaño.
 Tiene como misión reducir altas
revoluciones por aumentando par motor.

Conjunto Corona - Portasatélites.
 Composición:
 Tren de engranajes epicicloidales (Planetario)
 Piñón central o sol incorporado al inducido.
 Soporte Corona fija a la carcasa.
 Caja Portasatélites (piñones satélites que en número de
tres engranan interiormente con el piñón del inducido.

Conjunto Corona - Portasatélites.
 Funcionamiento:
 Tren de engranajes
epicicloidales
(Planetario)
 Piñón central o sol
incorporado al inducido.
 Soporte Corona fija a la
carcasa.
 Caja Portasatélites
(piñones satélites que
en número de tres
engranan interiormente
con el piñón del
inducido.

Motores de piñón libre y engrane de
inercia (Sistema Bendix).
 Pequeñas cilindradas (motocicletas)
 Muy simple
 Basado en el sistema de inercia.

inercia (Sistema Bendix). COMPOSICIÓN
 Piñón (a)
 Casquillo (b) con acanaladuras rectas en su
interior para deslizamiento axial y helicoidales en
su exterior para deslizar el piñón libre.
 Muelle de compresión (c) y muelle de retención (d)

inercia. FUNCIONAMIENTO (1)
 Al giro del inducido sin
carga, el piñón por su
inercia se desplaza por
las acanaladuras
helicoidales hasta
engranar con la corona.
 Al ser frenado el piñón,
el casquillo al ser
arrastrado por el eje, se
enrosca en el piñón y
retrocede
comprimiendo el muelle
de compresión.

inercia.FUNCIONAMIENTO (2)
 Igualadas las
velocidades del piñón e
inducido el muelle se
recupera.
 Al ponerse en marcha
el motor térmico, el
piñón gira más deprisa
que el eje inducido y se
enrosca en el casquillo
acanalado, en sentido
inverso al que siguió
cuando se produjo el
engrane, procediendo a
desengranarse.

FIN DEL TEMA.
 Próximamente
veremos la
verificación y control
del sistema de
arranque.
 Y... Nos vamos
pitando.
 ...con algo de
música
