La soldadura es un proceso de fabricación para unir dos materiales mediante la fusión. Se clasifica en soldadura por presión, que une piezas sometidas a presión, y soldadura por fusión, que usa energía térmica para fundir los metales. La soldadura por fusión incluye métodos como láser, haz electrónico, oxiacetilénica y arco eléctrico. La soldadura eléctrica por arco produce la unión calentando los metales con un arco eléctrico generado por un equipo que incluye

1. Conceptos generales
de la soldadura

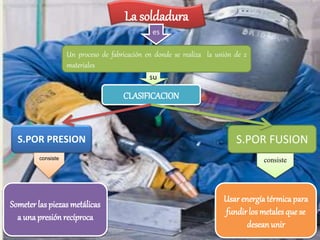

2. La soldadura
es
Un proceso de fabricación en donde se realiza la unión de 2
materiales
su
CLASIFICACION
S.POR PRESION
consiste consiste
Someter las piezas metálicas
a una presión recíproca
S.POR FUSION
Usar energía térmica para
fundir los metales que se
desean unir

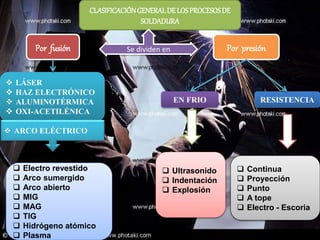

3. CLASIFICACIÓN GENERAL DE LOS PROCESOS DE
SOLDADURA
Por fusión
 LÁSER
 HAZ ELECTRÓNICO
 ALUMINOTÉRMICA
 OXI-ACETILÉNICA
 ARCO ELÉCTRICO
 Electro revestido
 Arco sumergido
 Arco abierto
 MIG
 MAG
 TIG
 Hidrógeno atómico
 Plasma
Por presión
EN FRIO RESISTENCIA
 Ultrasonido
 Indentación
 Explosión
 Continua
 Proyección
 Punto
 A tope
 Electro - Escoria
Se dividen en

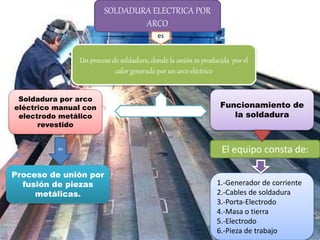

4. SOLDADURA ELECTRICA POR
ARCO
Un proceso de soldadura, donde la unión es producida por el
calor generado por un arco eléctrico
Soldadura por arco
eléctrico manual con
electrodo metálico
revestido
Proceso de unión por
fusión de piezas
metálicas.
Funcionamiento de
la soldadura
El equipo consta de:
1.-Generador de corriente
2.-Cables de soldadura
3.-Porta-Electrodo
4.-Masa o tierra
5.-Electrodo
6.-Pieza de trabajo
es
es

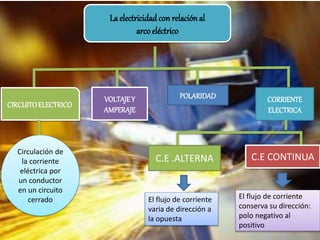

5. La electricidad con relación al
arco eléctrico
CIRCUITO ELECTRICO
Circulación de
la corriente
eléctrica por
un conductor
en un circuito
cerrado
VOLTAJE Y
AMPERAJE
CORRIENTE
ELECTRICA
C.E .ALTERNA C.E CONTINUA
El flujo de corriente
varia de dirección a
la opuesta
El flujo de corriente
conserva su dirección:
polo negativo al
positivo
POLARIDAD

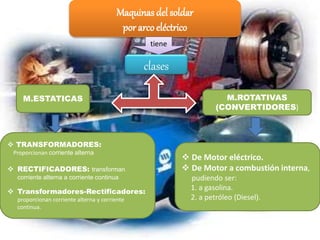

6. Maquinas del soldar
por arco eléctrico
tiene
clases
M.ESTATICAS
 TRANSFORMADORES:
Proporcionan corriente alterna
 RECTIFICADORES: transforman
corriente alterna a corriente continua
 Transformadores-Rectificadores:
proporcionan corriente alterna y corriente
continua.
M.ROTATIVAS
(CONVERTIDORES)
 De Motor eléctrico.
 De Motor a combustión interna,
pudiendo ser:
1. a gasolina.
2. a petróleo (Diesel).

7. CARACTERISTICAS DE LA MAQUINA
DE SOLDAR
Convierte
automática e
instantánea el
voltaje en
vacío a un
voltaje de
trabajo
Regula la intensidad
de corriente o
amperaje necesario
para soldar
Asegura una
alimentación
constante de
corriente, que
permita
mantener el
arco estable
