Los sistemas de numeración son un conjunto de símbolos y reglas que permiten representar datos numéricos, la mayoría de ellos son posicionales, que se caracterizan porque un símbolo tiene distinto valor según la posición que ocupa en la cifra.En este artículo nos enfocaremos en dos sistemas: el decimal y el binario, que son importantes para adentrarnos en el maravilloso mundo de la administración de redes.
Es un sistema de numeración posicional en el que las cantidades se representan utilizando como base el número diez, por lo que se compone de diez dígitos diferentes: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9.
El valor de cada dígito esta asociado a la posición que ocupa: unidades, decenas, centenas, millares, etc. Estas posiciones se obtiene asociando cada dígito a una potencia de base 10, que coincida con la cantidad de dígitos del sistema decimal, y un exponente igual a la posición que ocupa el dígito menos uno, contando desde la derecha.

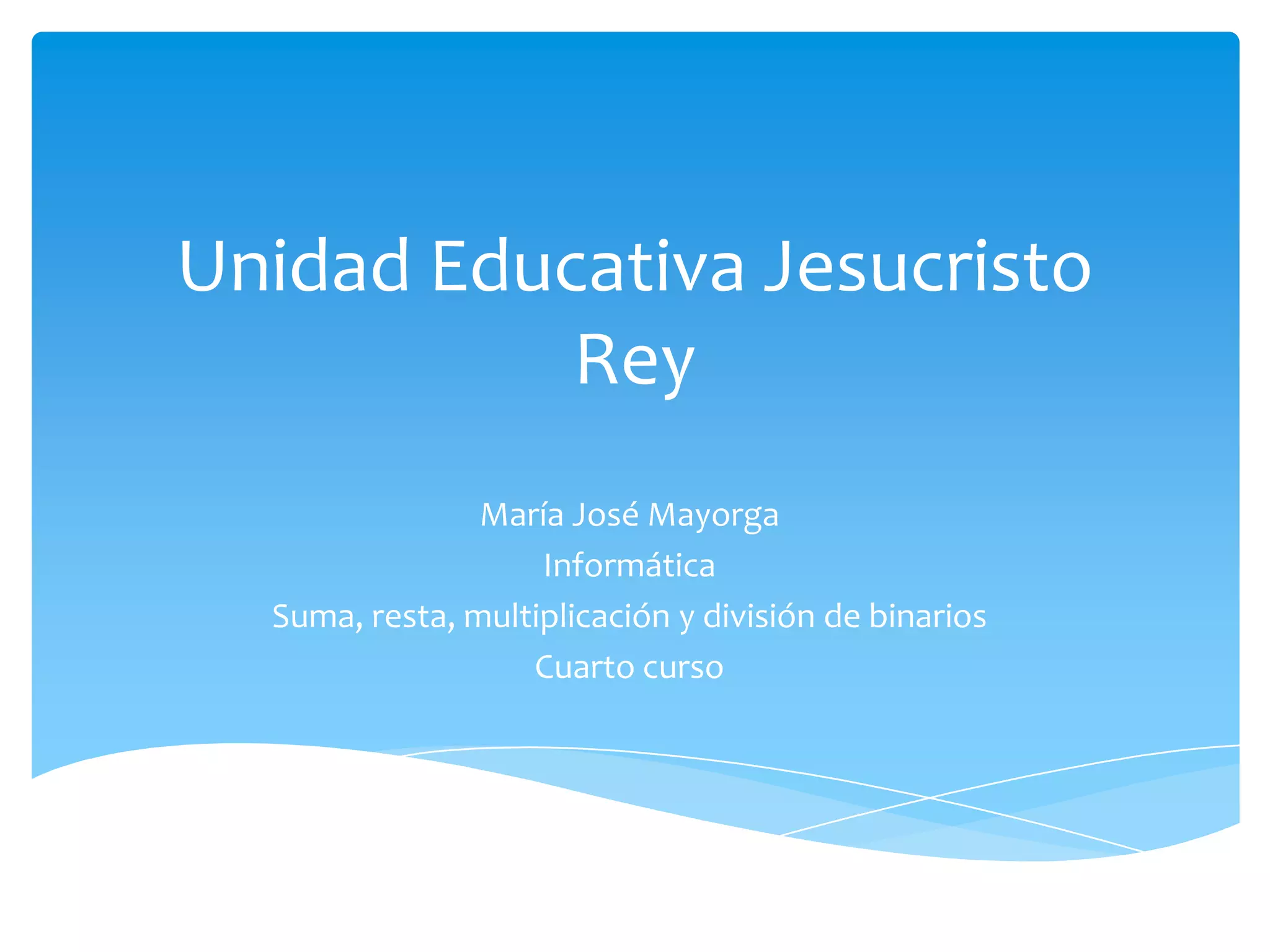

1. Unidad Educativa Jesucristo
Rey
María José Mayorga
Informática
Suma, resta, multiplicación y división de binarios
Cuarto curso
2. Suma de números binarios
La suma binaria se puede realizar cómodamente siguiendo las tres reglas
escritas:
1.- Si el numero de unos ( en sentido vertical) es par el resultado es 0.
2.- Si el numero de unos (en sentido vertical ) es impar el resultado es 1.
3.- Acarreo tantos unos como parejas (completas) de números unos haya.
por ejemplo:
4. Resta de números binarios
Las cuatro reglas básicas para restar números binarios :
Al restarse numeros algunas veces se genera un acarreo que pasa a la
siguiente columna de la izquierda. En binario solo se produce este acarreo
cuando se intenta restar 1 de 0.
6. Multiplicación de números binarios
En el sistema binario el procedimiento que se usa , es multiplicar el
multiplicando por cada uno de los dígitos del multiplicador. Luego
realizar la suma de los productos parciales de la misma forma adecuada
para obtener el final del producto. En este se utiliza dos tablas la de la
suma y multiplicación.
Solo cuando se valla a sumar se toma en cuenta el acarreo.
8. División de números binarios
Reglas de la división binaria :
0/0 no permitido.
1/0 no permitido.
0/1 = 0
1/1 = 1
Se hace igual como en el sistema decimal.
Ejemplo de división binaria: En este ejemplo hay que comenzar cogiendo 4 cifras del
dividendo para sobrepasar al divisor. Así resulta que 1011 entre 11 toca a 1. (solo
puede ser 1 o 0) . 1 por 111 es 111 y falta 100 para llegar a 1011 . Bajando la siguiente cifra
(un 0) resulta que 1000 entre 111 toca a 1 . Así sucesivamente.
10110111/ 11001
-1000 1101
00111
000
