El documento describe la evolución del concepto de "tejido urbano" a través de la historia. Comienza explicando que un tejido urbano está compuesto de tres elementos: edificaciones, parcelas y vialidad. Luego describe cómo la unidad mínima de tejido, la hilera, evolucionó a formas más complejas como la manzana a través de los procesos de doblado, plegado y esponjamiento. También introduce el concepto de "supermanzana" inspirado en modelos como Radburn y la unidad vecinal.

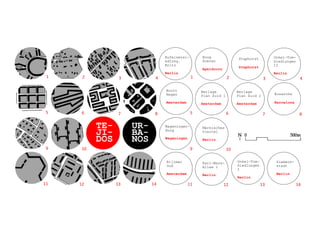

1. de la hilera
al superblock
TE-
JI-
DOS
1 2 3 4
5 6 7 8
9 10
11 12 13 14
UR-
BA-
NOS

2. Reflexiones previas

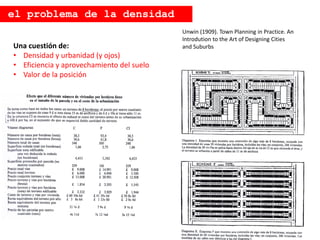

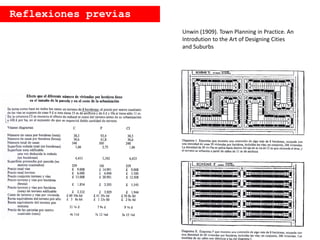

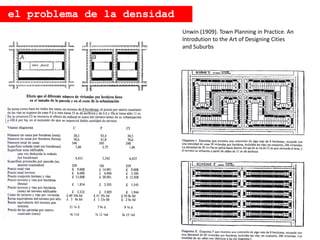

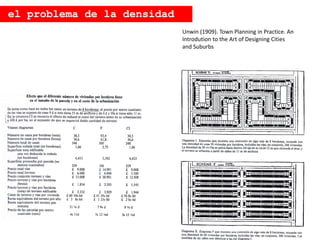

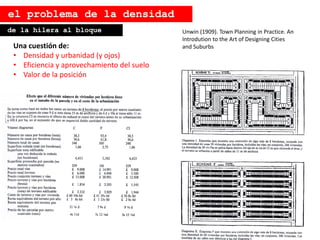

3. Unwin (1909). Town Planning in Practice. An
Introdution to the Art of Designing Cities
and Suburbs
Reflexiones previas

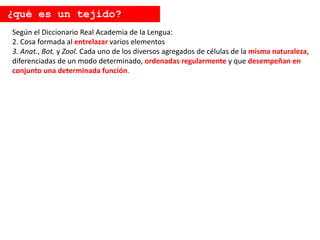

4. ¿qué es un tejido?

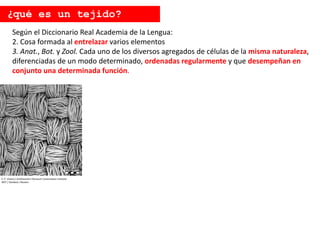

5. Según el Diccionario Real Academia de la Lengua:
2. Cosa formada al entrelazar varios elementos
3. Anat., Bot. y Zool. Cada uno de los diversos agregados de células de la misma naturaleza,
diferenciadas de un modo determinado, ordenadas regularmente y que desempeñan en
conjunto una determinada función.
¿qué es un tejido?

6. Según el Diccionario Real Academia de la Lengua:
2. Cosa formada al entrelazar varios elementos
3. Anat., Bot. y Zool. Cada uno de los diversos agregados de células de la misma naturaleza,
diferenciadas de un modo determinado, ordenadas regularmente y que desempeñan en
conjunto una determinada función.
¿qué es un tejido?
E. P. Vicenzi / Smithsonian's Museum Conservation Institute
NIST / Handout / Reuters

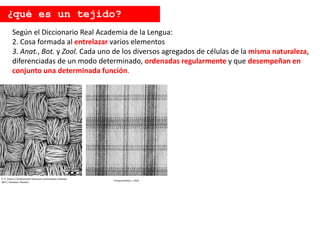

7. Enrique Ramos L. 2016
Según el Diccionario Real Academia de la Lengua:
2. Cosa formada al entrelazar varios elementos
3. Anat., Bot. y Zool. Cada uno de los diversos agregados de células de la misma naturaleza,
diferenciadas de un modo determinado, ordenadas regularmente y que desempeñan en
conjunto una determinada función.
¿qué es un tejido?
E. P. Vicenzi / Smithsonian's Museum Conservation Institute
NIST / Handout / Reuters

8. Enrique Ramos L. 2016 Sergi Ballester en Flickr
Según el Diccionario Real Academia de la Lengua:
2. Cosa formada al entrelazar varios elementos
3. Anat., Bot. y Zool. Cada uno de los diversos agregados de células de la misma naturaleza,
diferenciadas de un modo determinado, ordenadas regularmente y que desempeñan en
conjunto una determinada función.
¿qué es un tejido?
E. P. Vicenzi / Smithsonian's Museum Conservation Institute
NIST / Handout / Reuters

9. Enrique Ramos L. 2016 Sergi Ballester en Flickr
Según el Diccionario Real Academia de la Lengua:
2. Cosa formada al entrelazar varios elementos
3. Anat., Bot. y Zool. Cada uno de los diversos agregados de células de la misma naturaleza,
diferenciadas de un modo determinado, ordenadas regularmente y que desempeñan en
conjunto una determinada función.
¿qué es un tejido?
E. P. Vicenzi / Smithsonian's Museum Conservation Institute
NIST / Handout / Reuters Hero Images en 500px. 2012

10. Enrique Ramos L. 2016 Sergi Ballester en Flickr
“El tejido urbano resulta de la superposición de dos lógicas:
La subdivisión del suelo en parcelas para la edificación
y la de los trazados del viario que les da servicio” (Panerai y Mangin , 1999)
Según el Diccionario Real Academia de la Lengua:
2. Cosa formada al entrelazar varios elementos
3. Anat., Bot. y Zool. Cada uno de los diversos agregados de células de la misma naturaleza,
diferenciadas de un modo determinado, ordenadas regularmente y que desempeñan en
conjunto una determinada función.
¿qué es un tejido?
E. P. Vicenzi / Smithsonian's Museum Conservation Institute
NIST / Handout / Reuters
Tejido urbano: 3 elementos: edificación + parcela + viario
Hero Images en 500px. 2012

11. “El tejido urbano resulta de la superposición de dos lógicas:
La subdivisión del suelo en parcelas para la edificación
y la de los trazados del viario que les da servicio” (Panerai y Mangin , 1999)
Tejido urbano: 3 elementos: edificación + parcela + viario

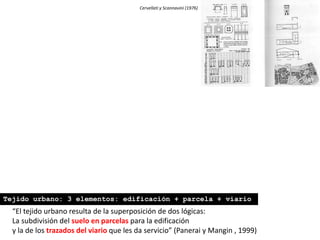

12. Cervellati y Scannavini (1976)
“El tejido urbano resulta de la superposición de dos lógicas:
La subdivisión del suelo en parcelas para la edificación
y la de los trazados del viario que les da servicio” (Panerai y Mangin , 1999)
Tejido urbano: 3 elementos: edificación + parcela + viario

13. Cervellati y Scannavini (1976)
“El tejido urbano resulta de la superposición de dos lógicas:
La subdivisión del suelo en parcelas para la edificación
y la de los trazados del viario que les da servicio” (Panerai y Mangin , 1999)
Tejido urbano: 3 elementos: edificación + parcela + viario
de Solà-Morales Rubió, M., Busquets Grau, J., Esteban
Noguera, J., Ferrer Aixalá, J. L., & Gómez Ordóñez, J. L.
(1973). Las formas de crecimiento urbano. ed.etsab
Escuela Técnica Superior de Arquitectura de Barcelona.

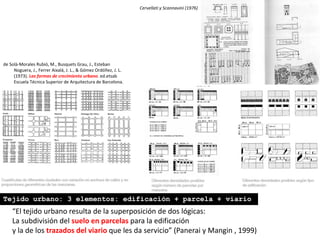

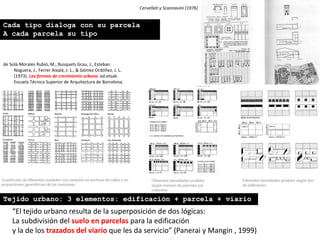

14. Cervellati y Scannavini (1976)
“El tejido urbano resulta de la superposición de dos lógicas:
La subdivisión del suelo en parcelas para la edificación
y la de los trazados del viario que les da servicio” (Panerai y Mangin , 1999)
Cada tipo dialoga con su parcela
A cada parcela su tipo
Tejido urbano: 3 elementos: edificación + parcela + viario
de Solà-Morales Rubió, M., Busquets Grau, J., Esteban
Noguera, J., Ferrer Aixalá, J. L., & Gómez Ordóñez, J. L.
(1973). Las formas de crecimiento urbano. ed.etsab
Escuela Técnica Superior de Arquitectura de Barcelona.

15. el tiempo

16. de Solà-Morales Rubió, M., Busquets Grau, J., Esteban
Noguera, J., Ferrer Aixalá, J. L., & Gómez Ordóñez, J. L.
(1973). Las formas de crecimiento urbano. ed.etsab
Escuela Técnica Superior de Arquitectura de Barcelona.
el tiempo

17. comprendiendo los tejidos

18. la hilera

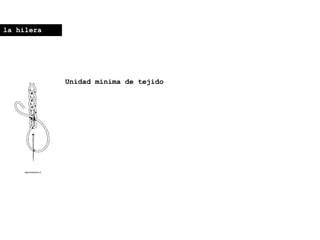

19. ojoconelarte.cl
Unidad mínima de tejido
la hilera

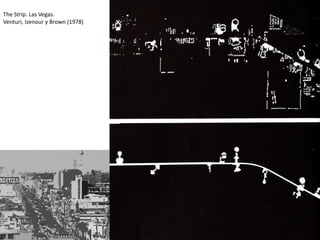

20. The Strip. Las Vegas.
Venturi, Izenour y Brown (1978)

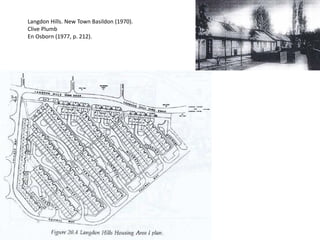

21. Langdon Hills. New Town Basildon (1970).
Clive Plumb
En Osborn (1977, p. 212).

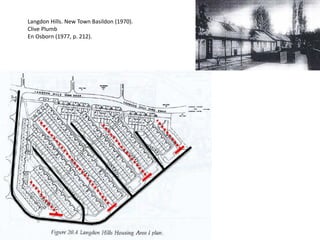

22. Langdon Hills. New Town Basildon (1970).
Clive Plumb
En Osborn (1977, p. 212).

23. Langdon Hills. New Town Basildon (1970).
Clive Plumb
En Osborn (1977, p. 212).

24. Langdon Hills. New Town Basildon (1970).
Clive Plumb
En Osborn (1977, p. 212).

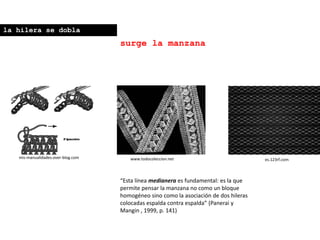

25. la hilera se dobla

26. www.todocoleccion.net
surge la manzana
es.123rf.com
mis-manualidades.over-blog.com
“Esta línea medianera es fundamental: es la que
permite pensar la manzana no como un bloque
homogéneo sino como la asociación de dos hileras
colocadas espalda contra espalda” (Panerai y
Mangin , 1999, p. 141)
la hilera se dobla

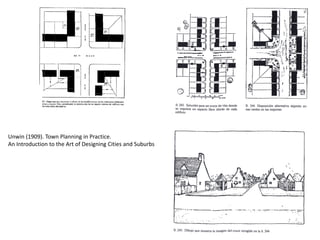

27. Unwin (1909). Town Planning in Practice.
An Introduction to the Art of Designing Cities and Suburbs

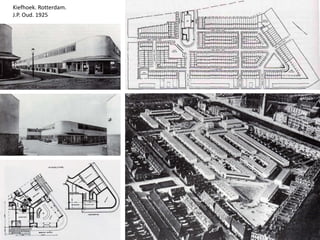

28. Kiefhoek. Rotterdam.
J.P. Oud. 1925

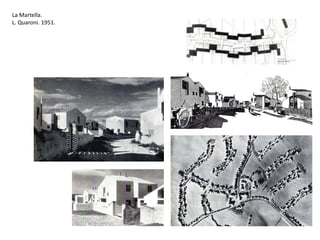

29. La Martella.
L. Quaroni. 1951.

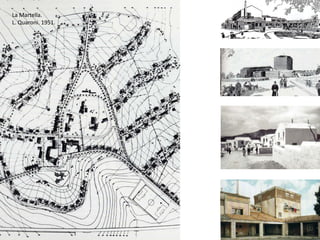

30. La Martella.
L. Quaroni. 1951.

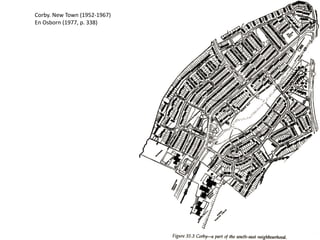

31. Corby. New Town (1952-1967)
En Osborn (1977, p. 338)

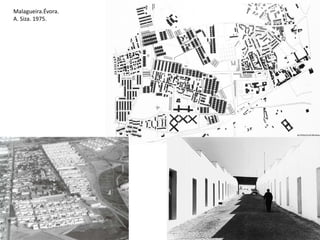

32. Malagueira.Évora.
A. Siza. 1975.
Architectural Review

33. la hilera se pliega

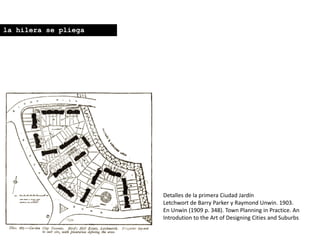

34. Detalles de la primera Ciudad Jardín
Letchwort de Barry Parker y Raymond Unwin. 1903.
En Unwin (1909 p. 348). Town Planning in Practice. An
Introdution to the Art of Designing Cities and Suburbs
la hilera se pliega

35. Detalles de la primera Ciudad Jardín
Letchwort de Barry Parker y Raymond Unwin. 1903.
En Unwin (1909 p. 348). Town Planning in Practice. An
Introdution to the Art of Designing Cities and Suburbs
Esponjando el interior
la hilera se pliega

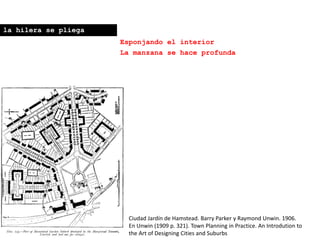

36. Ciudad Jardín de Hamstead. Barry Parker y Raymond Unwin. 1906.
En Unwin (1909 p. 321). Town Planning in Practice. An Introdution to
the Art of Designing Cities and Suburbs
Esponjando el interior
la hilera se pliega
La manzana se hace profunda

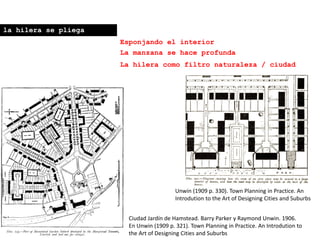

37. Ciudad Jardín de Hamstead. Barry Parker y Raymond Unwin. 1906.
En Unwin (1909 p. 321). Town Planning in Practice. An Introdution to
the Art of Designing Cities and Suburbs
Unwin (1909 p. 330). Town Planning in Practice. An
Introdution to the Art of Designing Cities and Suburbs
Esponjando el interior
la hilera se pliega
La manzana se hace profunda
La hilera como filtro naturaleza / ciudad

38. Esponjando el interior
la hilera se pliega
La manzana se hace profunda
La hilera como filtro naturaleza / ciudad
surge la idea de superblock

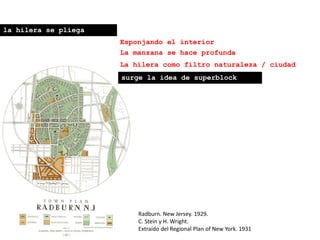

39. Radburn. New Jersey. 1929.
C. Stein y H. Wright.
Extraído del Regional Plan of New York. 1931
Esponjando el interior
la hilera se pliega
La manzana se hace profunda
La hilera como filtro naturaleza / ciudad
surge la idea de superblock

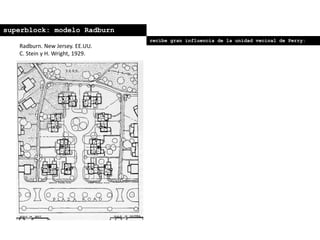

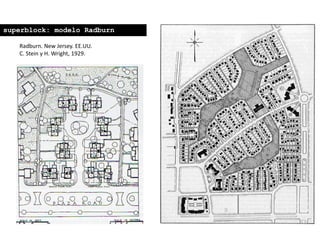

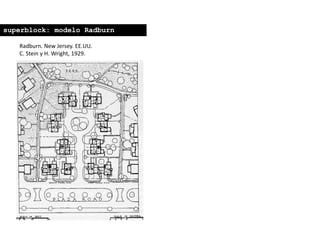

40. Radburn. New Jersey. EE.UU.
C. Stein y H. Wright, 1929.

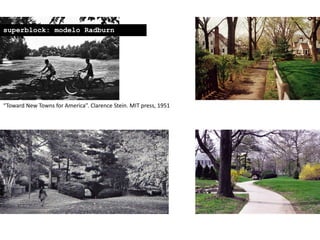

superblock: modelo Radburn

41. Radburn. New Jersey. EE.UU.
C. Stein y H. Wright, 1929.
superblock: modelo Radburn
recibe gran influencia de la unidad vecinal de Perry:

42. Radburn. New Jersey. EE.UU.
C. Stein y H. Wright, 1929.
superblock: modelo Radburn
recibe gran influencia de la unidad vecinal de Perry:
Principios
• unidad de 800m
de diámetro
• 5-10 minutos
aprox.
1. Tamaño: población vinculada a un colegio
2. Límites: rodeada por viario que evite el
tránsito de paso en el interior
3. Espacios libres: sistema de espacios y
parques de pequeño tamaño
4. Equipamientos: escuela y otras instituciones
5. Comercio: tiendas de barrio
6. Sistema de calles internas: debe evitarse el
tráfico de paso
Unidad Vecinal Nueva York.
1929. Clarence Perry.
Extraído del New York
Regional Plan,
en Housing for the
Machine. 19. p 75. 1931.

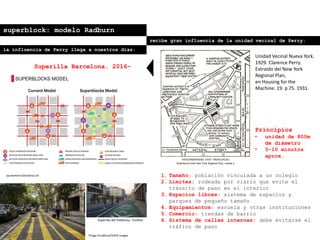

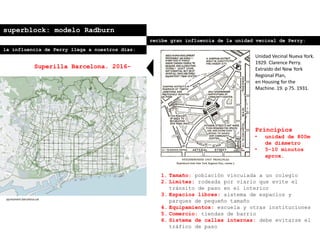

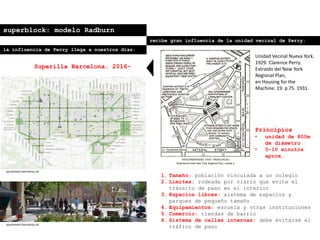

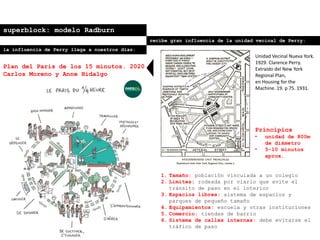

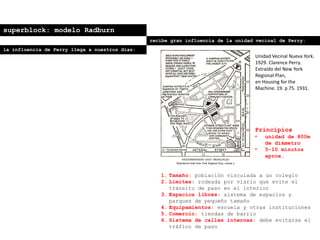

43. superblock: modelo Radburn
recibe gran influencia de la unidad vecinal de Perry:
Principios
• unidad de 800m
de diámetro
• 5-10 minutos
aprox.
1. Tamaño: población vinculada a un colegio
2. Límites: rodeada por viario que evite el
tránsito de paso en el interior
3. Espacios libres: sistema de espacios y
parques de pequeño tamaño
4. Equipamientos: escuela y otras instituciones
5. Comercio: tiendas de barrio
6. Sistema de calles internas: debe evitarse el
tráfico de paso
Unidad Vecinal Nueva York.
1929. Clarence Perry.
Extraído del New York
Regional Plan,
en Housing for the
Machine. 19. p 75. 1931.
la influencia de Perry llega a nuestros días:

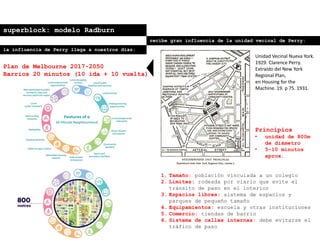

44. superblock: modelo Radburn
recibe gran influencia de la unidad vecinal de Perry:
Plan de Melbourne 2017-2050
Barrios 20 minutos (10 ida + 10 vuelta)
Principios
• unidad de 800m
de diámetro
• 5-10 minutos
aprox.
1. Tamaño: población vinculada a un colegio
2. Límites: rodeada por viario que evite el
tránsito de paso en el interior
3. Espacios libres: sistema de espacios y
parques de pequeño tamaño
4. Equipamientos: escuela y otras instituciones
5. Comercio: tiendas de barrio
6. Sistema de calles internas: debe evitarse el
tráfico de paso
Unidad Vecinal Nueva York.
1929. Clarence Perry.
Extraído del New York
Regional Plan,
en Housing for the
Machine. 19. p 75. 1931.
la influencia de Perry llega a nuestros días:

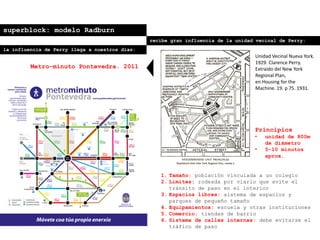

45. superblock: modelo Radburn
recibe gran influencia de la unidad vecinal de Perry:
Principios
• unidad de 800m
de diámetro
• 5-10 minutos
aprox.
1. Tamaño: población vinculada a un colegio
2. Límites: rodeada por viario que evite el
tránsito de paso en el interior
3. Espacios libres: sistema de espacios y
parques de pequeño tamaño
4. Equipamientos: escuela y otras instituciones
5. Comercio: tiendas de barrio
6. Sistema de calles internas: debe evitarse el
tráfico de paso
Unidad Vecinal Nueva York.
1929. Clarence Perry.
Extraído del New York
Regional Plan,
en Housing for the
Machine. 19. p 75. 1931.
la influencia de Perry llega a nuestros días:
Plan de Melbourne 2017-2050
Barrios 20 minutos (10 ida + 10 vuelta)

46. superblock: modelo Radburn
recibe gran influencia de la unidad vecinal de Perry:
Principios
• unidad de 800m
de diámetro
• 5-10 minutos
aprox.
1. Tamaño: población vinculada a un colegio
2. Límites: rodeada por viario que evite el
tránsito de paso en el interior
3. Espacios libres: sistema de espacios y
parques de pequeño tamaño
4. Equipamientos: escuela y otras instituciones
5. Comercio: tiendas de barrio
6. Sistema de calles internas: debe evitarse el
tráfico de paso
Unidad Vecinal Nueva York.
1929. Clarence Perry.
Extraído del New York
Regional Plan,
en Housing for the
Machine. 19. p 75. 1931.
la influencia de Perry llega a nuestros días:
Plan del Paris de los 15 minutos. 2020
Carlos Moreno y Anne Hidalgo

47. superblock: modelo Radburn
recibe gran influencia de la unidad vecinal de Perry:
Principios
• unidad de 800m
de diámetro
• 5-10 minutos
aprox.
1. Tamaño: población vinculada a un colegio
2. Límites: rodeada por viario que evite el
tránsito de paso en el interior
3. Espacios libres: sistema de espacios y
parques de pequeño tamaño
4. Equipamientos: escuela y otras instituciones
5. Comercio: tiendas de barrio
6. Sistema de calles internas: debe evitarse el
tráfico de paso
Unidad Vecinal Nueva York.
1929. Clarence Perry.
Extraído del New York
Regional Plan,
en Housing for the
Machine. 19. p 75. 1931.
la influencia de Perry llega a nuestros días:
Plan del Paris de los 15 minutos. 2020
Carlos Moreno y Anne Hidalgo

48. superblock: modelo Radburn
recibe gran influencia de la unidad vecinal de Perry:
Principios
• unidad de 800m
de diámetro
• 5-10 minutos
aprox.
1. Tamaño: población vinculada a un colegio
2. Límites: rodeada por viario que evite el
tránsito de paso en el interior
3. Espacios libres: sistema de espacios y
parques de pequeño tamaño
4. Equipamientos: escuela y otras instituciones
5. Comercio: tiendas de barrio
6. Sistema de calles internas: debe evitarse el
tráfico de paso
Unidad Vecinal Nueva York.
1929. Clarence Perry.
Extraído del New York
Regional Plan,
en Housing for the
Machine. 19. p 75. 1931.
la influencia de Perry llega a nuestros días:
Metro-minuto Pontevedra. 2011

49. superblock: modelo Radburn
recibe gran influencia de la unidad vecinal de Perry:
Principios
• unidad de 800m
de diámetro
• 5-10 minutos
aprox.
1. Tamaño: población vinculada a un colegio
2. Límites: rodeada por viario que evite el
tránsito de paso en el interior
3. Espacios libres: sistema de espacios y
parques de pequeño tamaño
4. Equipamientos: escuela y otras instituciones
5. Comercio: tiendas de barrio
6. Sistema de calles internas: debe evitarse el
tráfico de paso
Unidad Vecinal Nueva York.
1929. Clarence Perry.
Extraído del New York
Regional Plan,
en Housing for the
Machine. 19. p 75. 1931.
la influencia de Perry llega a nuestros días:
Superilla Barcelona. 2016-
Thiago Prudêncio/SOPA Images
Superilla del Poblenou. Toniher
ajuntament.barcelona.cat

50. superblock: modelo Radburn
recibe gran influencia de la unidad vecinal de Perry:
Principios
• unidad de 800m
de diámetro
• 5-10 minutos
aprox.
1. Tamaño: población vinculada a un colegio
2. Límites: rodeada por viario que evite el
tránsito de paso en el interior
3. Espacios libres: sistema de espacios y
parques de pequeño tamaño
4. Equipamientos: escuela y otras instituciones
5. Comercio: tiendas de barrio
6. Sistema de calles internas: debe evitarse el
tráfico de paso
Unidad Vecinal Nueva York.
1929. Clarence Perry.
Extraído del New York
Regional Plan,
en Housing for the
Machine. 19. p 75. 1931.
la influencia de Perry llega a nuestros días:
Superilla Barcelona. 2016-
ajuntament.barcelona.cat

51. superblock: modelo Radburn
recibe gran influencia de la unidad vecinal de Perry:
Principios
• unidad de 800m
de diámetro
• 5-10 minutos
aprox.
1. Tamaño: población vinculada a un colegio
2. Límites: rodeada por viario que evite el
tránsito de paso en el interior
3. Espacios libres: sistema de espacios y
parques de pequeño tamaño
4. Equipamientos: escuela y otras instituciones
5. Comercio: tiendas de barrio
6. Sistema de calles internas: debe evitarse el
tráfico de paso
Unidad Vecinal Nueva York.
1929. Clarence Perry.
Extraído del New York
Regional Plan,
en Housing for the
Machine. 19. p 75. 1931.
la influencia de Perry llega a nuestros días:
Superilla Barcelona. 2016-
ajuntament.barcelona.cat
ajuntament.barcelona.cat

52. superblock: modelo Radburn

53. Radburn. New Jersey. EE.UU.
C. Stein y H. Wright, 1929.
superblock: modelo Radburn

54. “Toward New Towns for America”. Clarence Stein. MIT press, 1951
superblock: modelo Radburn

55. Elm Green en Stevenage.
New Town (1946-1966)
En Osborn (1977, p. 123)
superblock: modelo Radburn

56. Harlow. New Town (1947-1968)
En Osborn (1977, p. 170)
Planificado en Greater London Plan
de Sir Patrick Abercrombie
superblock: modelo Radburn

57. Fredensborg. Seeland. Casas Kingo.
Jörn Utzon. 1962-63.
La hilera como filtro entre campo y urbanidad
superblock: modelo Radburn

58. el problema de la densidad

59. Unwin (1909). Town Planning in Practice. An
Introdution to the Art of Designing Cities
and Suburbs
el problema de la densidad

60. Unwin (1909). Town Planning in Practice. An
Introdution to the Art of Designing Cities
and Suburbs
el problema de la densidad

61. Unwin (1909). Town Planning in Practice. An
Introdution to the Art of Designing Cities
and Suburbs
Una cuestión de:
• Densidad y urbanidad (y ojos)
• Eficiencia y aprovechamiento del suelo
• Valor de la posición
el problema de la densidad

62. Unwin (1909). Town Planning in Practice. An
Introdution to the Art of Designing Cities
and Suburbs
Una cuestión de:
• Densidad y urbanidad (y ojos)
• Eficiencia y aprovechamiento del suelo
• Valor de la posición
de la hilera al bloque
el problema de la densidad

63. se eleva la densidad

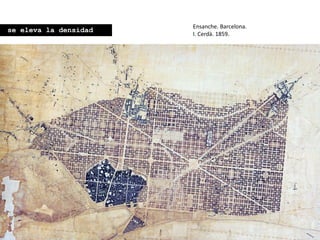

64. Ensanche. Barcelona.
I. Cerdà. 1859.
se eleva la densidad

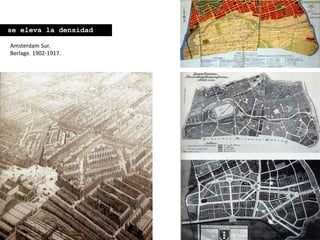

65. Amsterdam Sur.
Berlage. 1902-1917.
se eleva la densidad

66. surge el bloque del movimiento moderno

67. Unidad de Habitación. Le Corbusier. 1946
surge el bloque del movimiento moderno

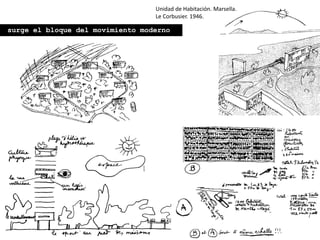

68. Unidad de Habitación. Marsella.
Le Corbusier. 1946.
surge el bloque del movimiento moderno

69. superblock + bloque movimiento moderno
llegan los fracasos y críticas

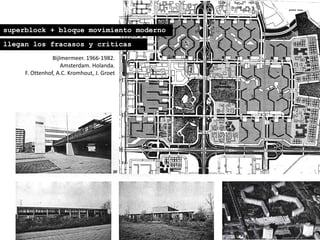

70. superblock + bloque movimiento moderno
llegan los fracasos y críticas

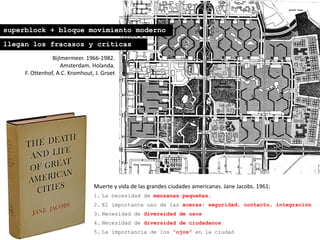

Bijlmermeer. 1966-1982.
Amsterdam. Holanda.
F. Ottenhof, A.C. Kromhout, J. Groet

71. Bijlmermeer. 1966-1982.
Amsterdam. Holanda.
F. Ottenhof, A.C. Kromhout, J. Groet
Muerte y vida de las grandes ciudades americanas. Jane Jacobs. 1961:
1. La necesidad de manzanas pequeñas.
2. El importante uso de las aceras: seguridad, contacto, integración
3. Necesidad de diversidad de usos
4. Necesidad de diversidad de ciudadanos
5. La importancia de los “ojos” en la ciudad
superblock + bloque movimiento moderno
llegan los fracasos y críticas

72. la mezcla de tipos y usos

73. Una cuestión de:
• Densidad y urbanidad (y ojos)
• Eficiencia y aprovechamiento del suelo
• Valor de la posición
hileras + bloques
la mezcla de tipos y usos

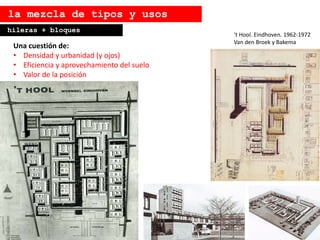

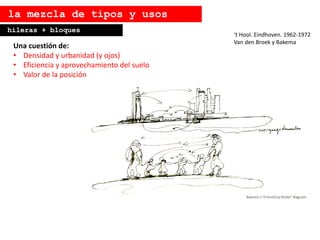

‘t Hool. Eindhoven. 1962-1972
Van den Broek y Bakema

74. Una cuestión de:
• Densidad y urbanidad (y ojos)
• Eficiencia y aprovechamiento del suelo
• Valor de la posición
la mezcla de tipos y usos
‘t Hool. Eindhoven. 1962-1972
Van den Broek y Bakema
hileras + bloques

75. Una cuestión de:
• Densidad y urbanidad (y ojos)
• Eficiencia y aprovechamiento del suelo
• Valor de la posición
la mezcla de tipos y usos
‘t Hool. Eindhoven. 1962-1972
Van den Broek y Bakema
hileras + bloques

76. Una cuestión de:
• Densidad y urbanidad (y ojos)
• Eficiencia y aprovechamiento del suelo
• Valor de la posición
la mezcla de tipos y usos
‘t Hool. Eindhoven. 1962-1972
Van den Broek y Bakema
hileras + bloques

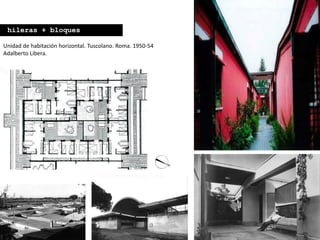

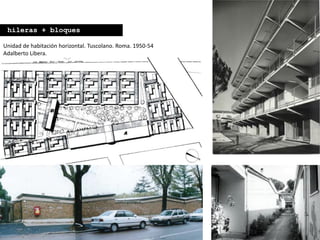

77. Unidad de habitación horizontal. Tuscolano. Roma. 1950-54
Adalberto Libera.
hileras + bloques

78. Unidad de habitación horizontal. Tuscolano. Roma. 1950-54
Adalberto Libera.
hileras + bloques

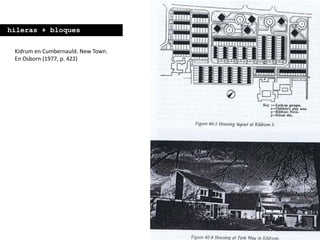

79. Kidrum en Cumbernauld. New Town.
En Osborn (1977, p. 422)
hileras + bloques

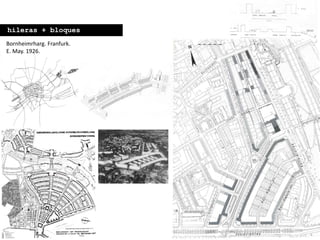

80. Bornheimrharg. Franfurk.
E. May. 1926.
hileras + bloques

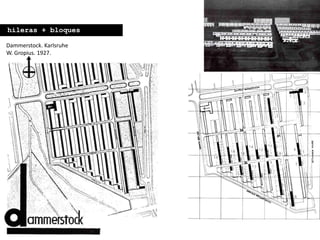

81. Dammerstock. Karlsruhe
W. Gropius. 1927.
hileras + bloques

82. A
B

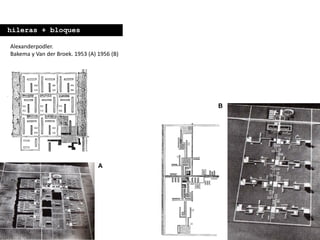

Alexanderpodler.
Bakema y Van der Broek. 1953 (A) 1956 (B)
hileras + bloques

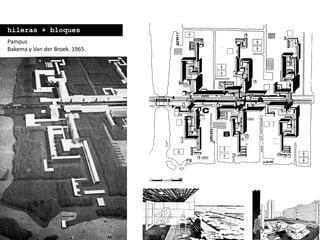

83. Pampus
Bakema y Van der Broek. 1965.
hileras + bloques

84. bloques + hileras que son en realidad bloques Spangen. Rotterdam.
M. Brinkman. 1920.
la mezcla de tipos y usos

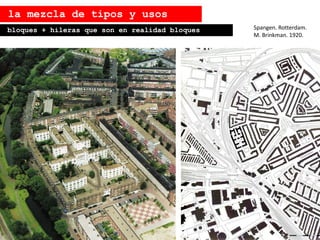

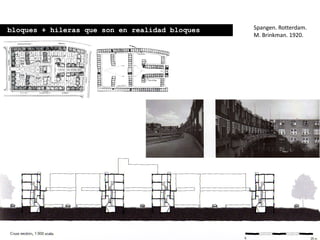

85. bloques + hileras que son en realidad bloques Spangen. Rotterdam.
M. Brinkman. 1920.

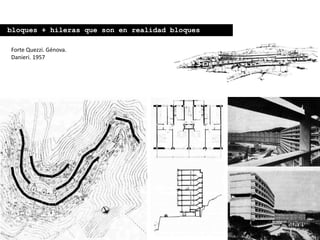

86. Forte Quezzi. Génova.
Danieri. 1957
bloques + hileras que son en realidad bloques

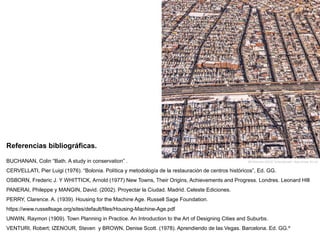

87. Referencias bibliográficas.
BUCHANAN, Colin “Bath. A study in conservation” .
CERVELLATI, Pier Luigi (1976). “Bolonia. Política y metodología de la restauración de centros históricos”, Ed. GG.
OSBORN, Frederic J. Y WHITTICK, Arnold (1977) New Towns, Their Origins, Achievements and Progress. Londres. Leonard HIll
PANERAI, Phileppe y MANGIN, David. (2002). Proyectar la Ciudad. Madrid. Celeste Ediciones.
PERRY, Clarence. A. (1939). Housing for the Machine Age. Russell Sage Foundation.
https://www.russellsage.org/sites/default/files/Housing-Machine-Age.pdf
UNWIN, Raymon (1909). Town Planning in Practice. An Introduction to the Art of Designing Cities and Suburbs.
VENTURI, Robert; IZENOUR, Steven y BROWN, Denise Scott. (1978). Aprendiendo de las Vegas. Barcelona. Ed. GG.º
Bill Sherman (2013) “UrbanSprawl”. New Jersey. EE.UU.

88. 1 2 3 4
5 6 7 8
9 10
11 12 13 14
1 2 3 4
5 6 7 8
9 10
11 12 13 14
Hufeisensi-
edlung.
Britz
Berlín
Hoog
Soeren
Apeldoorn
Staphorst
Staphorst
Onkel-Tom-
Siedlungen
II
Berlín
Buurt
Negen
Amsterdam
Berlage
Plan Zuid 1
Amsterdam
Ensanche
Barcelona
Karl-Marx-
Allee 2
Berlín
Siemens-
stadt
Berlín
Wageningen-
Hoog
Wageningen
Märkisches
Viertel
Berlín
Berlage
Plan Zuid 2
Amsterdam
Bijlmer
Oud
Amsterdam
Onkel-Tom-
Siedlungen
I
Berlín
TE-
JI-
DOS
UR-
BA-
NOS
