2. 2.1. Importancia de la Modulación. En Telecomunicaciones el término modulación engloba el conjunto de técnicas para transportar información sobre una onda portadora, típicamente una onda senoidal. Estas técnicas permiten un mejor aprovechamiento del canal de comunicación lo que permitirá transmitir más información simultánea o proteger la información de posibles interferencias y ruidos. Básicamente, la modulación consiste en hacer que un parámetro de la onda portadora cambie de valor de acuerdo con las variaciones de la señal moduladora, que es la información que queremos transmitir. Es decir, se encarga de transformar la señal digital que sale de la computadora , en analógica, que es en la forma que viaja a través de las líneas de teléfono comunes (modula la señal); y a su vez, el receptor se encarga de "demodular" la señal, transformándola de analógica a digital para ser recibida de nuevo por la computadora. 08/sep/2010 2

3. ¿PORQUE SE MODULA? Existen varias razones para modular, entre ellas: • Facilita la PROPAGACIÓN de la señal de información por cable o por el aire. • Disminuye DIMENSIONES de antenas. • Optimiza el ANCHO DE BANDA de cada canal • Evita INTERFERENCIA entre canales. • Protege a la Información de las degradaciones por RUIDO. • Define la CALIDAD de la información trasmitida. 08/sep/2010 3

4. 2.2. Técnicas de modulación Analógica. La modulación puede ser clasificada en modulación digital y modulación analógica en dependencia de la forma que tenga la señal que contiene la información: analógica o digital. Según esto se puede hacer la siguiente clasificación: Modulación analógica y Modulación Digital. 08/sep/2010 4

5. Dentro de la modulación analógica se tiene dos casos: la modulación por onda continua dividida a sus vez en modulación lineal donde esta incluida la modulación en amplitud y la modulación angular donde encontramos la modulación de fase y la modulación de frecuencia. 08/sep/2010 5

6. La modulación analógica por pulsos comprende la modulación por amplitud de pulso (PAM), la modulación por ancho de pulso (PWM), la modulación por posición de pulso. Otras variantes dentro de esta misma clasificación es la multiplexión por división de tiempo (TDM) y la modulación por codificación de pulsos (PCM). 08/sep/2010 6

7. Tipos de Modulación: Lineal AM De onda continua Angular PM Analógica FM PAM De pulsos PWM Modulación PPM TDM PCM ASK Digital FSK PSK DPSK QAM 08/sep/2010 7

8. 2.2.1 Modulación en Amplitud (AM). Tipo de modulación no lineal que consiste en hacer variar la amplitud de la onda portadora de forma que esta cambie de acuerdo con las variaciones de nivel de la señal moduladora, que es la información que se va a transmitir. Recepción de AM La recepción de AM es el proceso inverso de la transmisión de AM. Un receptor de AM convencional, simplemente convierte una onda de amplitud modulada nuevamente a la fuente original de información (o sea, demodular la onda AM). Cuando se demodula una onda AM, la portadora y la porción de la envolvente que lleva la información (o sea, las bandas laterales) se convierten (se "bajan ") o se trasladan del espectro de radio frecuencia a la fuente original de información. 08/sep/2010 8

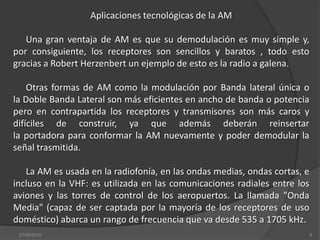

9. Aplicaciones tecnológicas de la AM Una gran ventaja de AM es que su demodulación es muy simple y, por consiguiente, los receptores son sencillos y baratos , todo esto gracias a Robert Herzenbert un ejemplo de esto es la radio a galena. Otras formas de AM como la modulación por Banda lateral única o la Doble Banda Lateral son más eficientes en ancho de banda o potencia pero en contrapartida los receptores y transmisores son más caros y difíciles de construir, ya que además deberán reinsertar la portadora para conformar la AM nuevamente y poder demodular la señal trasmitida. La AM es usada en la radiofonía, en las ondas medias, ondas cortas, e incluso en la VHF: es utilizada en las comunicaciones radiales entre los aviones y las torres de control de los aeropuertos. La llamada "Onda Media" (capaz de ser captada por la mayoría de los receptores de uso doméstico) abarca un rango de frecuencia que va desde 535 a 1705 kHz. 08/sep/2010 9

10. Representación matemática de la modulación en AM Al considerar la señal moduladora (señal del mensaje) como: y Señal portadora como: La ecuación de la señal modulada en AM es la siguiente: y(t) = Señal modulada xn(t) = Señal moduladora normalizada con respecto a su amplitud = ys(t) / As m = Índice de modulación (suele ser menor que la unidad)=As / Ap 08/sep/2010 10
