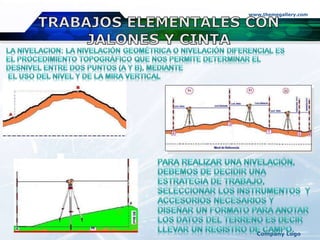

MEDICIÓN CON WINCHA Y JALONES DE UN TERRENO
El presente informe se desarrollara el tema sobre medidas con wincha y
jalones aplicados en la práctica teniendo como base conocimientos previos
acerca de alineamiento, medición y perpendicularidad; aquellos que nos
servirán para poder ser aplicados en la medición de terreno proporcionado.
Cabe recalcar que los conocimientos teóricos son reforzados cuando se llevan
a la práctica en campo y así poder aclarar las dudas o inquietudes teóricas
teniendo como resultado estudiantes capacitados y listos para llevar a cabo
cualquier tipo de trabajo que esté relacionado con el tema.
MEDICIÓN CON WINCHA Y JALONES DE UN TERRENO
El presente informe se desarrollara el tema sobre medidas con wincha y
jalones aplicados en la práctica teniendo como base conocimientos previos
acerca de alineamiento, medición y perpendicularidad; aquellos que nos
servirán para poder ser aplicados en la medición de terreno proporcionado.
Cabe recalcar que los conocimientos teóricos son reforzados cuando se llevan
a la práctica en campo y así poder aclarar las dudas o inquietudes teóricas
teniendo como resultado estudiantes capacitados y listos para llevar a cabo
cualquier tipo de trabajo que esté relacionado con el tema.
manual netamente técnico que aportará lo necesario para que los egresados de instituciones superiores sin experiencia puedan hacer frente a una obra de saneamiento urbano en este caso Topografía en Instalacion de Tuberías de Alcantarillado.
control de emisiones de gases contaminantes.pptxjesusbellido2
en el siguiente documento s epodra apreciar los gases que emiten los vehiculos y sus consecuencias tambien se podra apreciar las normas euro cino y las normas euro seis
Los emprendimientos socio productivos generan bienes y servicios en los territorios, con el propósito de que los procesos de producción activen al mercado y facilite el desarrollo personal mediante la integración social de los agentes sociales excluidos.

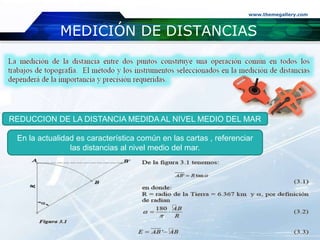

4. TIPOS DE DISTANCIAS
www.themegallery.com
Company Logo
ES LA LONGITUD DE LA LINEA RECTA
QUE UNE LOS PUNTOS DEL TERRENO
ES LA LONGITUD DE LA PROYECCIÓN DE LA
DISTANCIA INCLINADA SOBRE LA
HORIZONTAL
6. Company Logo

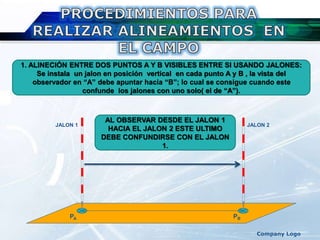

1. ALINECIÓN ENTRE DOS PUNTOS A Y B VISIBLES ENTRE SI USANDO JALONES:
Se instala un jalon en posición vertical en cada punto A y B , la vista del
observador en “A” debe apuntar hacia “B”; lo cual se consigue cuando este
confunde los jalones con uno solo( el de “A”).
PA PB
JALON 1 JALON 2
AL OBSERVAR DESDE EL JALON 1
HACIA EL JALON 2 ESTE ULTIMO
DEBE CONFUNDIRSE CON EL JALON
1.
7. www.themegallery.com
Con ayuda de un tercer jalon se ubica en un punto tal como “1” con la condiciónque
el observador ubicado del jalon “A” tan solo vea uno solo.
PA
PB
JALON 1 JALON 2
PUNTO 1
8. www.themegallery.com
Company Logo
2. ALINEACIÓN ENTRE DOS PUNTOS A Y B VISIBLES ENTRE SI ,USANDO
TEODOLITO Y JALON:
Se instala el teodolito en uno de los puntos y el jalon en el otro, dirigir la visual
hacia la parte inferior del jalon , para luego bloquear el movimiento de la alidada.
PA PB
JALON 1
9. www.themegallery.com
Company Logo
Set traslada el jalon a un punto tal como “1” , con la condición que el eje de
colimación del teodolito contenga al jalón(no se debe girar la alidada).
PA PB
JALON 1
Punto 1
10. MEDIDA DE DISTANCIAS
www.themegallery.com
Company Logo
1. MEDICIÓN A PASOS:
La distancia entre dos puntos correspondientes aun terreno plano se mide
aproximadamente mediante el numero de pasos normales que realiza una
persona entre ellos
)...()( pasocadadelongitudxpasosNdAB
11. www.themegallery.com
Company Logo
MEDIDA DE DISTANCIAS
1. Determinación de la longitud promedia de un paso:
A este proceso se le llama cartaboneo de paso ,el procedimiento es el siguiente:
-Se elige un terreno aproximadamente horizontal
-se localiza dos puntos de de longitud conocida(L)
-se recorre con pasos normales ida y vuelta la longitud L
-Sumar el numero total de pasos
pasosdetotalN
L
Lpaso
..
2
12. MEDICIÓN CON CINTA
www.themegallery.com
Se puede aplicar en levantamientos de detalles así como en redes de apoyo;
para este ultimo caso, es conveniente usar por lo menos cintas de acero y
con metodologías apropiadas y rigurosas.
Para medir A-B ; se realiza medidas
parciales de longitud estandar ,tal
como 20 metros
El procedimiento es igual al anterior
con la diferencia que en cada
puesta de cinta se coloca una
estaca de madera realizando con
pintura una marca.
13. MEDICIÓN CON CINTA
www.themegallery.com
La medida se debe iniciar en el punto
mas elevado ,para que así, el
operador pueda presionar la marca
de la longitud estándar (en este caso
20 m) sobre la estaca.
Cuando el terreno es muy inclinado
cada puesta de cinta debe ser tal que
el relieve de la superficie lo permita
pero conservando siempre la longitud
estandar y por supuesto la horizontal.
14. MEDICIÓN
www.themegallery.com
Company Logo
MEDICIÓN CON ESTADIA:CONSISTE EN MEDIR DISTANCIAS
GEOMETRICAS USANDO LOS HILOS ESTADIMETRICOS DEL TEODOLITO
CONJUNTAMENTE CON UNA MIRA .EL PRINCIPIO SE BASA EN LA
PROPORCIÓN QUE GUARDA LA SEPARACIÓN DE LOS HILOS
ESTADIMETRICOS Y LA LONGITUD DEL EJE DE COLIMACIÓN
RESPECTIVA.
15. MEDICIÓN
www.themegallery.com
Company Logo

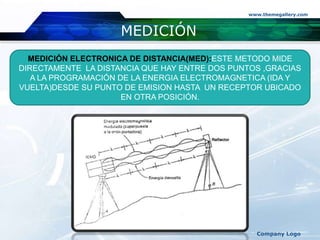

MEDICIÓN ELECTRONICA DE DISTANCIA(MED):ESTE METODO MIDE
DIRECTAMENTE LA DISTANCIA QUE HAY ENTRE DOS PUNTOS ,GRACIAS
A LA PROGRAMACIÓN DE LA ENERGIA ELECTROMAGNETICA (IDA Y
VUELTA)DESDE SU PUNTO DE EMISION HASTA UN RECEPTOR UBICADO
EN OTRA POSICIÓN.
16. MEDICIÓN
www.themegallery.com
Company Logo

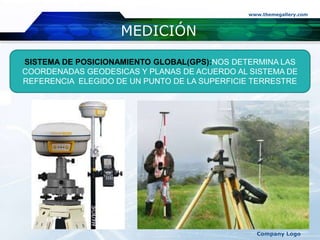

SISTEMA DE POSICIONAMIENTO GLOBAL(GPS):NOS DETERMINA LAS
COORDENADAS GEODESICAS Y PLANAS DE ACUERDO AL SISTEMA DE
REFERENCIA ELEGIDO DE UN PUNTO DE LA SUPERFICIE TERRESTRE
