Este documento describe un experimento para verificar los teoremas de Thevenin y Norton mediante mediciones de voltaje y corriente en un circuito. Se midieron los parámetros del modelo de Thevenin (voltaje y resistencia) y del modelo de Norton (corriente y resistencia), encontrando valores teóricos y experimentales similares con errores pequeños. El experimento verificó con éxito los teoremas.
en este esperimento pudimos comprobar la practica en cuanto a los divisores de corriente y divisores de voltaje, estas aplicaciones matematicas son muy importantes y potentes herramientas a la hora de analisar un circuito electrico.
en este esperimento pudimos comprobar la practica en cuanto a los divisores de corriente y divisores de voltaje, estas aplicaciones matematicas son muy importantes y potentes herramientas a la hora de analisar un circuito electrico.
se aplico ambos teoremas en un circuito electrico para comprobar su valides, estos teoremas son eficientes a la hora de encontrar un dato acerca de un elemento, sin embargo no es una herramienta necesaria para el analisis de circuitos
se aplico ambos teoremas en un circuito electrico para comprobar su valides, estos teoremas son eficientes a la hora de encontrar un dato acerca de un elemento, sin embargo no es una herramienta necesaria para el analisis de circuitos
Analisis de circuitos electricos.
Investigacion resumida acerca de Teorema de Thevenin y Norton.
En este trabajo se realiza una investigación acerca de los teoremas de Thévenin, Norton y
superposición, con la finalidad de poder comprender estos procedimientos y tener la
capacidad de resolver ejercicios relacionados con estos temas.
El Teorema de Thévenin y Norton nos permiten simplificar el análisis de circuitos más complejos en un circuito equivalente simple, por medio de la sustitución de una fuente y una resistencia.
El teorema de Thévenin es una forma de reducir
un circuito grande a un circuito equivalente
compuesto por una única fuente de voltaje,
resistencia en serie y carga en serie.
La otra forma de calcular la IN es mediante la
tensión de Thévenin y la resistencia de Thévenin,
el resultado sería el mismo.
El teorema de superposición es muy esencial en el
análisis de circuitos. Se utiliza para modificar
cualquier circuito en su corresponsal de Norton o
equivalente de Thévenin.

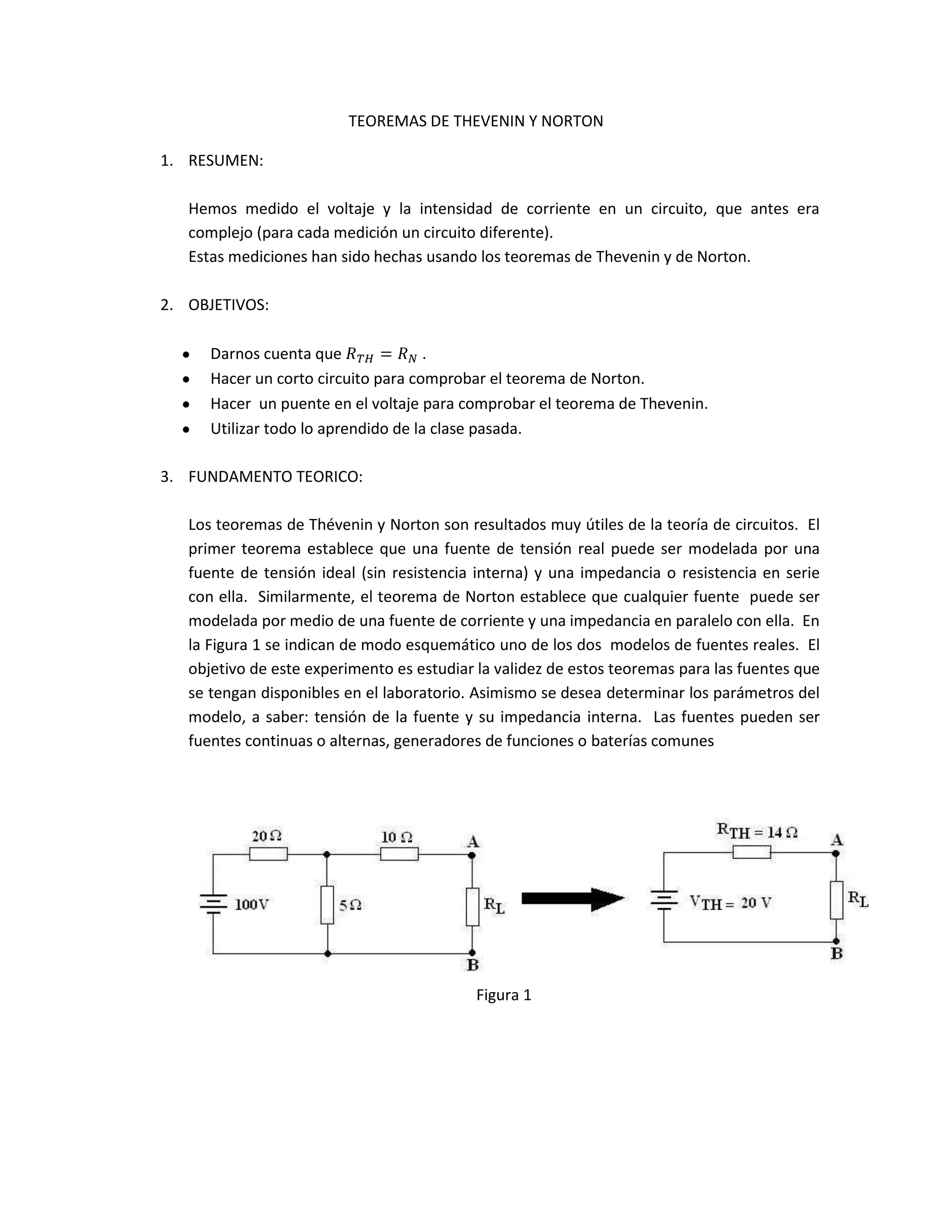

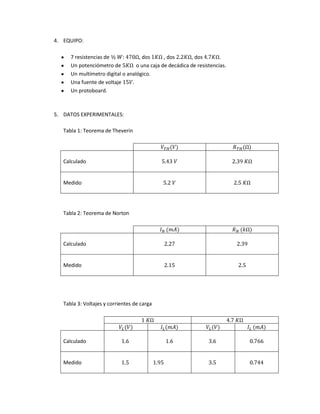

1. TEOREMAS DE THEVENIN Y NORTON<br />RESUMEN:<br />Hemos medido el voltaje y la intensidad de corriente en un circuito, que antes era complejo (para cada medición un circuito diferente).<br />Estas mediciones han sido hechas usando los teoremas de Thevenin y de Norton.<br />OBJETIVOS:<br />Darnos cuenta que RTH=RN .<br />Hacer un corto circuito para comprobar el teorema de Norton.<br />Hacer un puente en el voltaje para comprobar el teorema de Thevenin.<br />Utilizar todo lo aprendido de la clase pasada.<br />FUNDAMENTO TEORICO:<br />Los teoremas de Thévenin y Norton son resultados muy útiles de la teoría de circuitos. El primer teorema establece que una fuente de tensión real puede ser modelada por una fuente de tensión ideal (sin resistencia interna) y una impedancia o resistencia en serie con ella. Similarmente, el teorema de Norton establece que cualquier fuente puede ser modelada por medio de una fuente de corriente y una impedancia en paralelo con ella. En la Figura 1 se indican de modo esquemático uno de los dos modelos de fuentes reales. El objetivo de este experimento es estudiar la validez de estos teoremas para las fuentes que se tengan disponibles en el laboratorio. Asimismo se desea determinar los parámetros del modelo, a saber: tensión de la fuente y su impedancia interna. Las fuentes pueden ser fuentes continuas o alternas, generadores de funciones o baterías comunes<br />Figura 1<br />EQUIPO:<br />7 resistencias de ½ W: 470Ω, dos 1KΩ , dos 2.2KΩ, dos 4.7KΩ.<br />Un potenciómetro de 5KΩ o una caja de decádica de resistencias.<br />Un multímetro digital o analógico.<br />Una fuente de voltaje 15V.<br />Un protoboard.<br />DATOS EXPERIMENTALES:<br />Tabla 1: Teorema de Theverin<br />VTH(V)RTH(Ω)Calculado 5.43 V2.39 KΩMedido 5.2 V2.5 KΩ<br />Tabla 2: Teorema de Norton<br />IN (mA)RN (kΩ)Calculado2.272.39Medido 2.152.5<br />Tabla 3: Voltajes y corrientes de carga<br />1 KΩ4.7 KΩVL(V)IL(mA)VL(V)IL (mA)Calculado1.6 1.63.6 0.766Medido 1.5 1.95 3.5 0.744<br />ANALISIS, RESULTADOS Y DISCUSION:<br />Hallamos los valores teóricos:<br />RTH=RN=(14.7+12.2+0.47)-1+(1+12.2)-1=2.39<br />Con la regla divisora de voltaje hallamos VAB:<br />VAB=2.677.3715=5.43 V<br />Los porcentajes de error:<br />error%RTH=RN=2.5-2.392.39x100%=4.6025%<br />error%VTH=5.43-5.25.43x100%=4.2357%<br />error%IN=2.27-2.152.27x100%=5.2863%<br />Respuestas a las preguntas de la práctica:<br />En este experimento hemos medido el voltaje de theverin con la carga del circuito.<br />La primera medida de RTH fue con una carga.<br />Si en una caja negra se coloca en su interior una fuente de voltaje constante para cualquier reistsencia de carga de Theverin de esta caja se aproxima a CERO.<br />Una carga que esta abierta.<br />Teníamos que eliminar el corto circuito, pues en ese momento la intensidad de carga es demasiado grande.<br />CONCLUSIONES:<br />Los errores son muy pequeños en general, y eso que no hemos tomado como dato los porcentajes de variación que nos dan los colores de la resistencia.<br />Estoy seguro que si hubiéramos tomado esos errores, los errores porcentuales que hemos hallado serian mínimos.<br />La contrastación de teoría-practica es importantísima.<br />Hemos cumplido con nuestros objetivos.<br />INTEGRANTES:<br />4<br />MANTILLA VITON LUIS<br />ROBLES RODRIGUEZ RONY<br />ALAN ALBERTO AGUILAR AHÓN<br />
