Este documento presenta un tutorial sobre estructuras algorítmicas secuenciales. Explica las instrucciones secuenciales de asignación, entrada, salida y creación de algoritmos sencillos con ellas. El objetivo es que los estudiantes aprendan a definir estructuras algorítmicas secuenciales y usar las instrucciones básicas de asignación, lectura y escritura para crear algoritmos.

1. Tutorial
Estructuras Algorítmicas
Instrucciones Secuenciales
Elaborado por: Michele André
Universidad Simón Bolívar
Marzo 2013

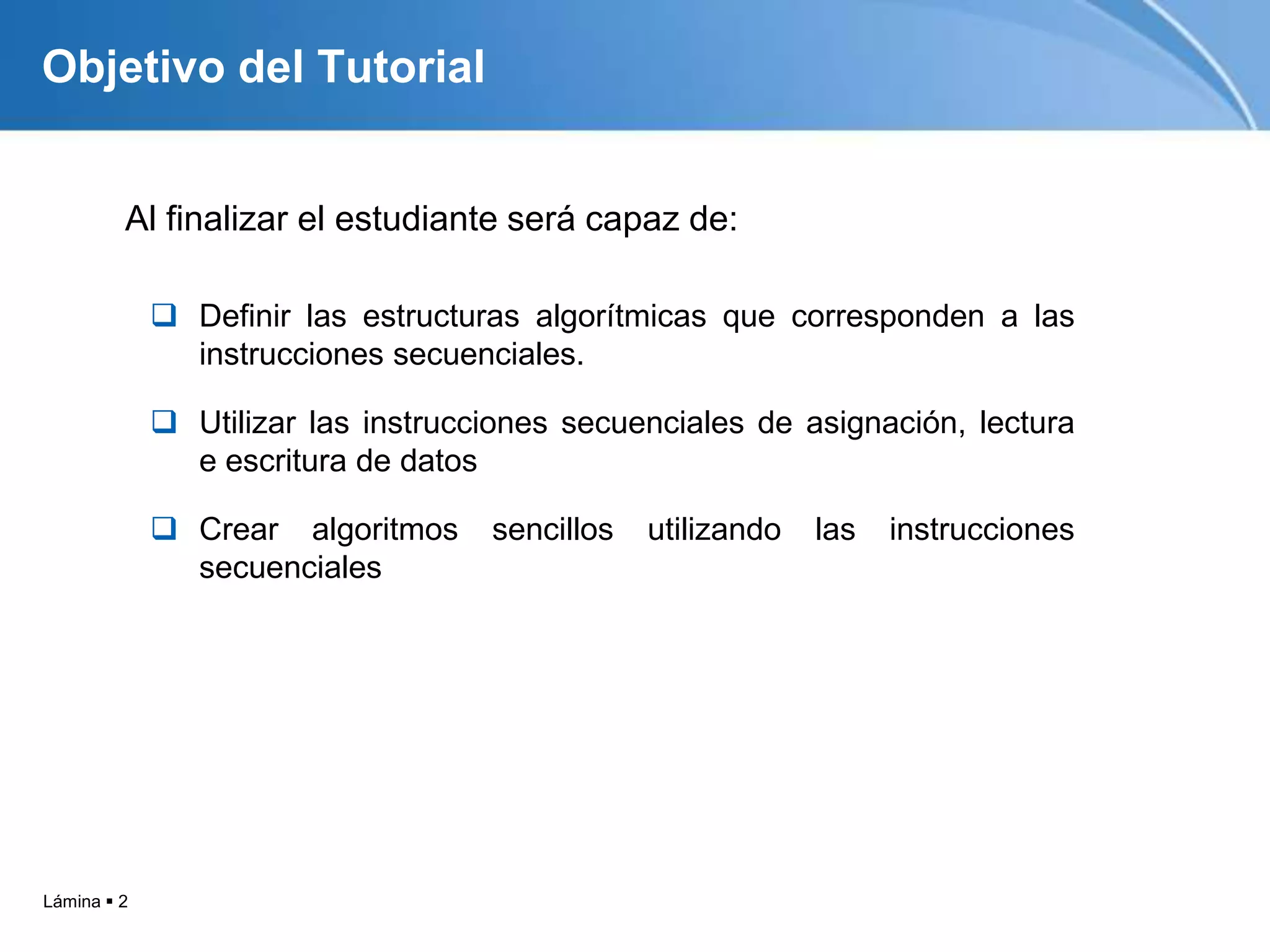

2. Objetivo del Tutorial
Al finalizar el estudiante será capaz de:
 Definir las estructuras algorítmicas que corresponden a las
instrucciones secuenciales.
 Utilizar las instrucciones secuenciales de asignación, lectura
e escritura de datos
 Crear algoritmos sencillos utilizando las instrucciones
secuenciales
Lámina  2

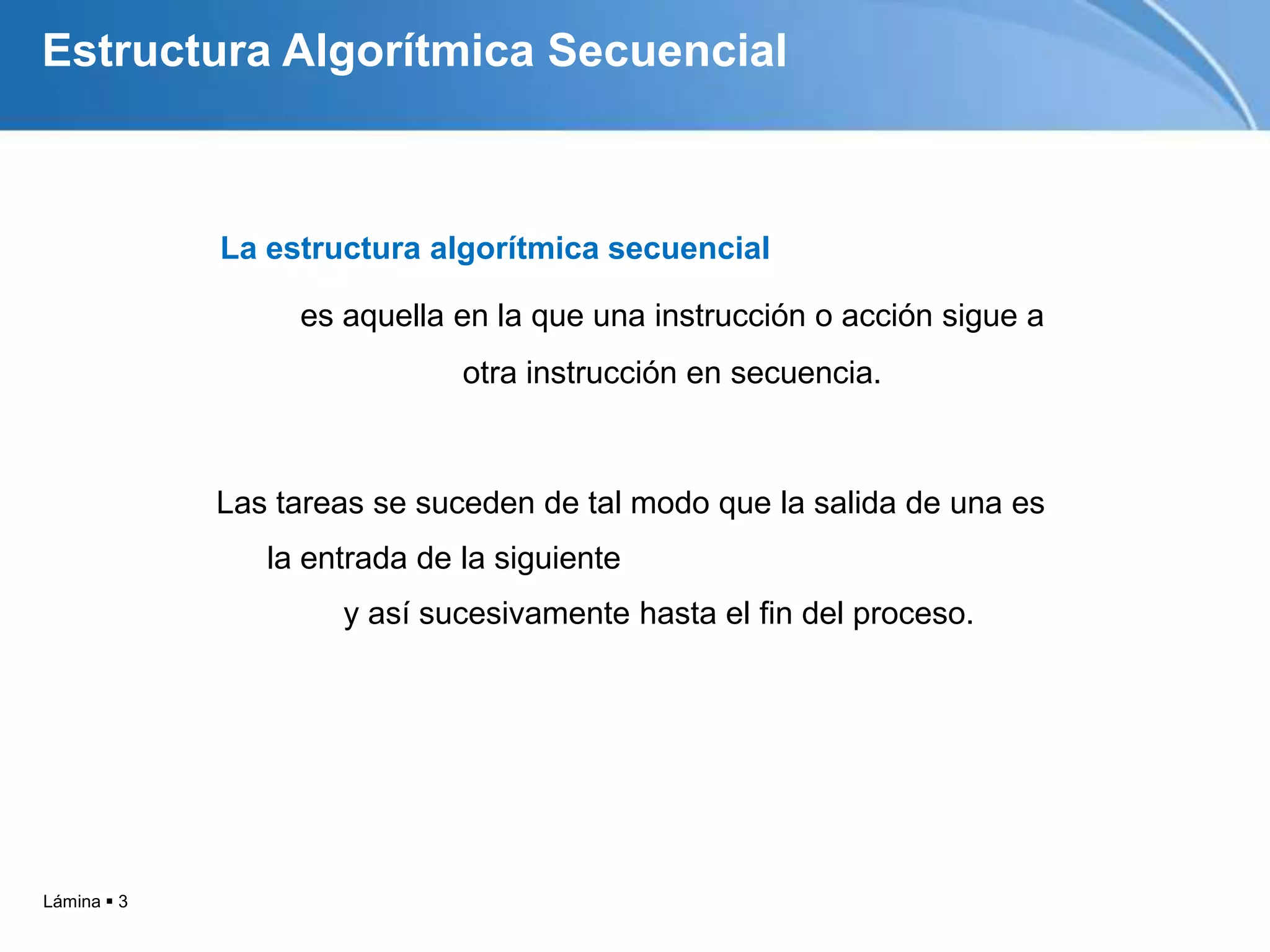

3. Estructura Algorítmica Secuencial
La estructura algorítmica secuencial
es aquella en la que una instrucción o acción sigue a
otra instrucción en secuencia.
Las tareas se suceden de tal modo que la salida de una es
la entrada de la siguiente
y así sucesivamente hasta el fin del proceso.
Lámina  3

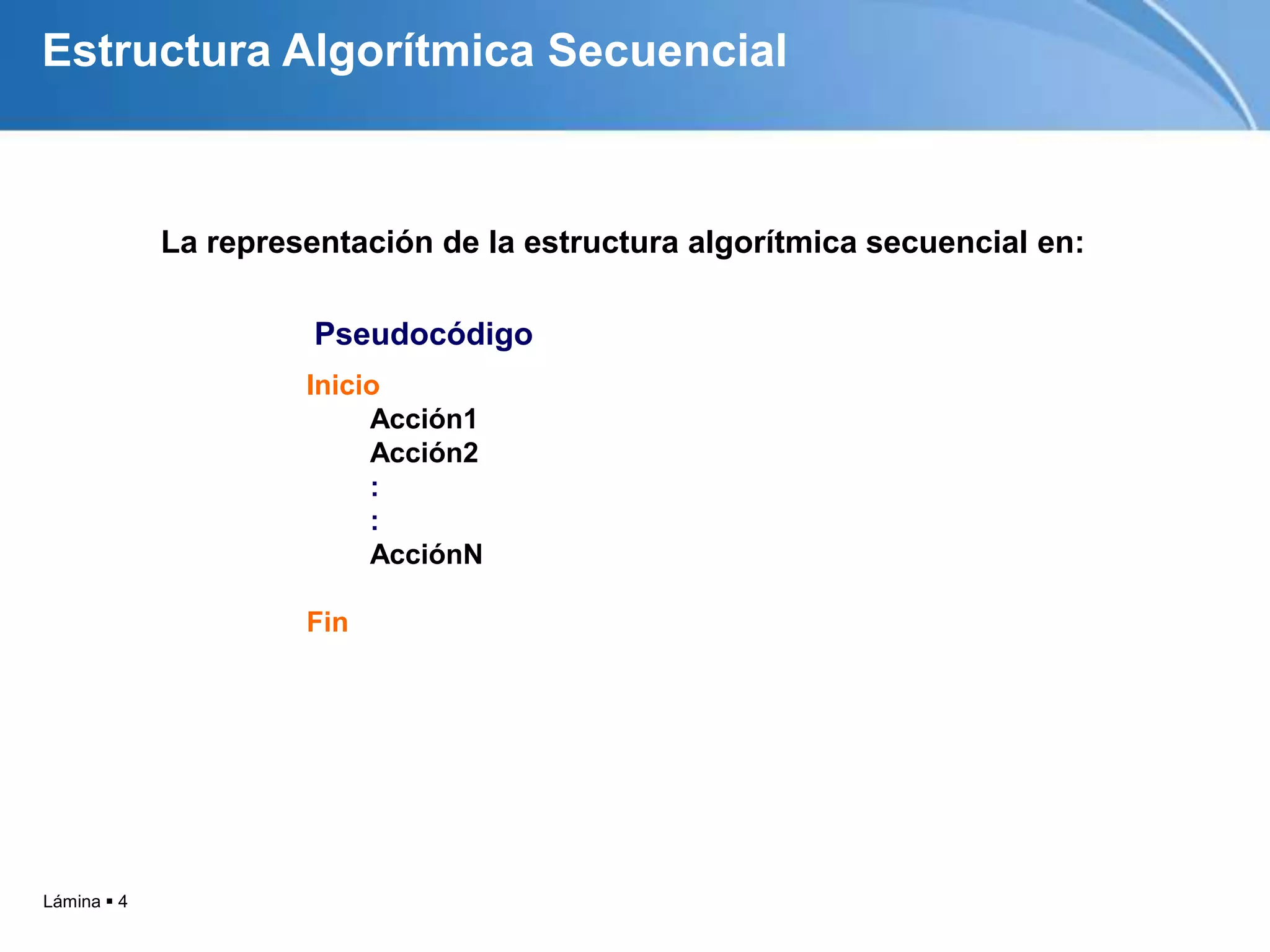

4. Estructura Algorítmica Secuencial
La representación de la estructura algorítmica secuencial en:
Pseudocódigo
Inicio
Acción1
Acción2
:
:
AcciónN
Fin
Lámina  4

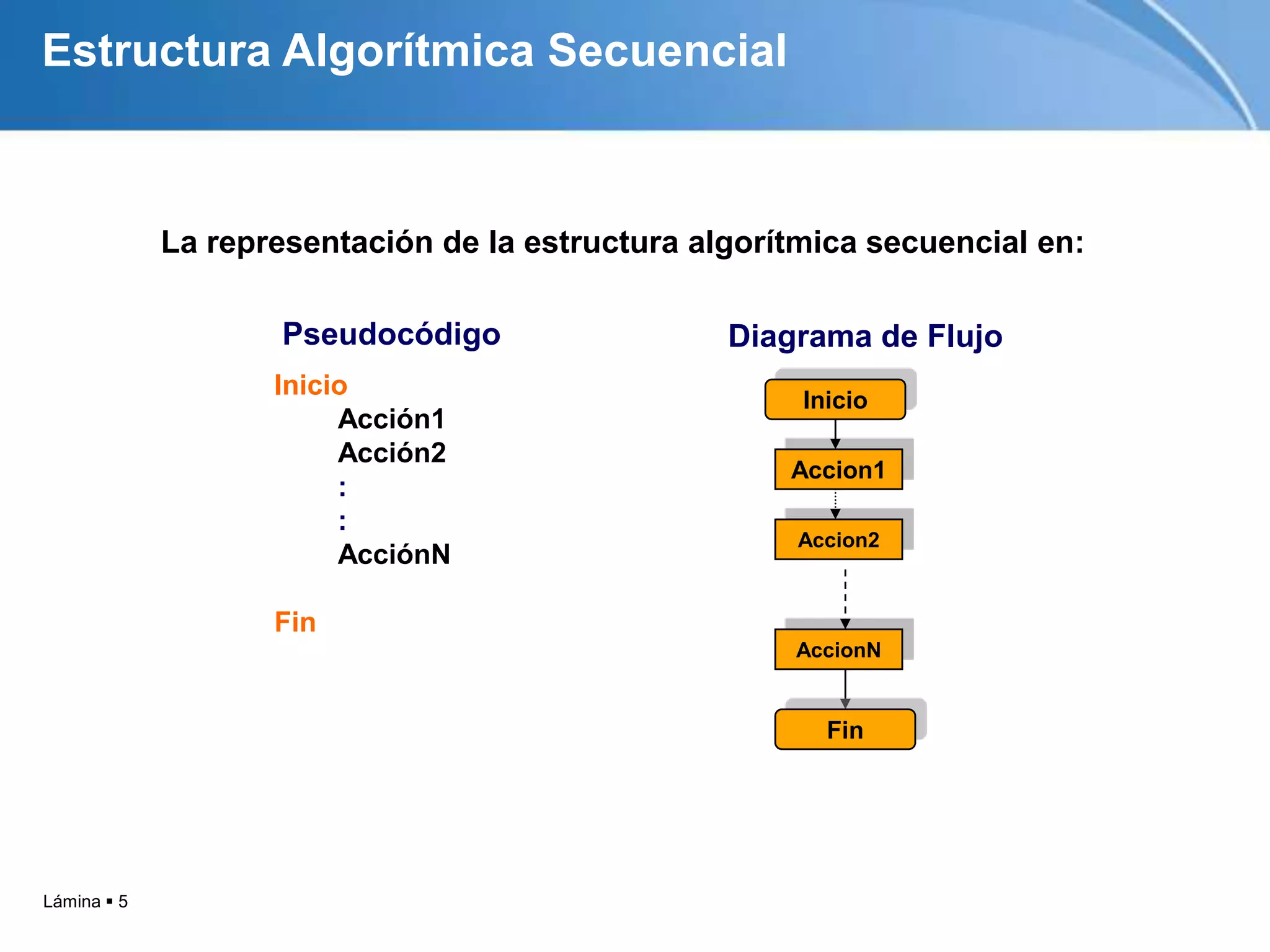

5. Estructura Algorítmica Secuencial
La representación de la estructura algorítmica secuencial en:
Pseudocódigo Diagrama de Flujo
Inicio Inicio
Acción1
Acción2
Accion1
:
:
Accion2
AcciónN
Fin
AccionN
Fin
Lámina  5

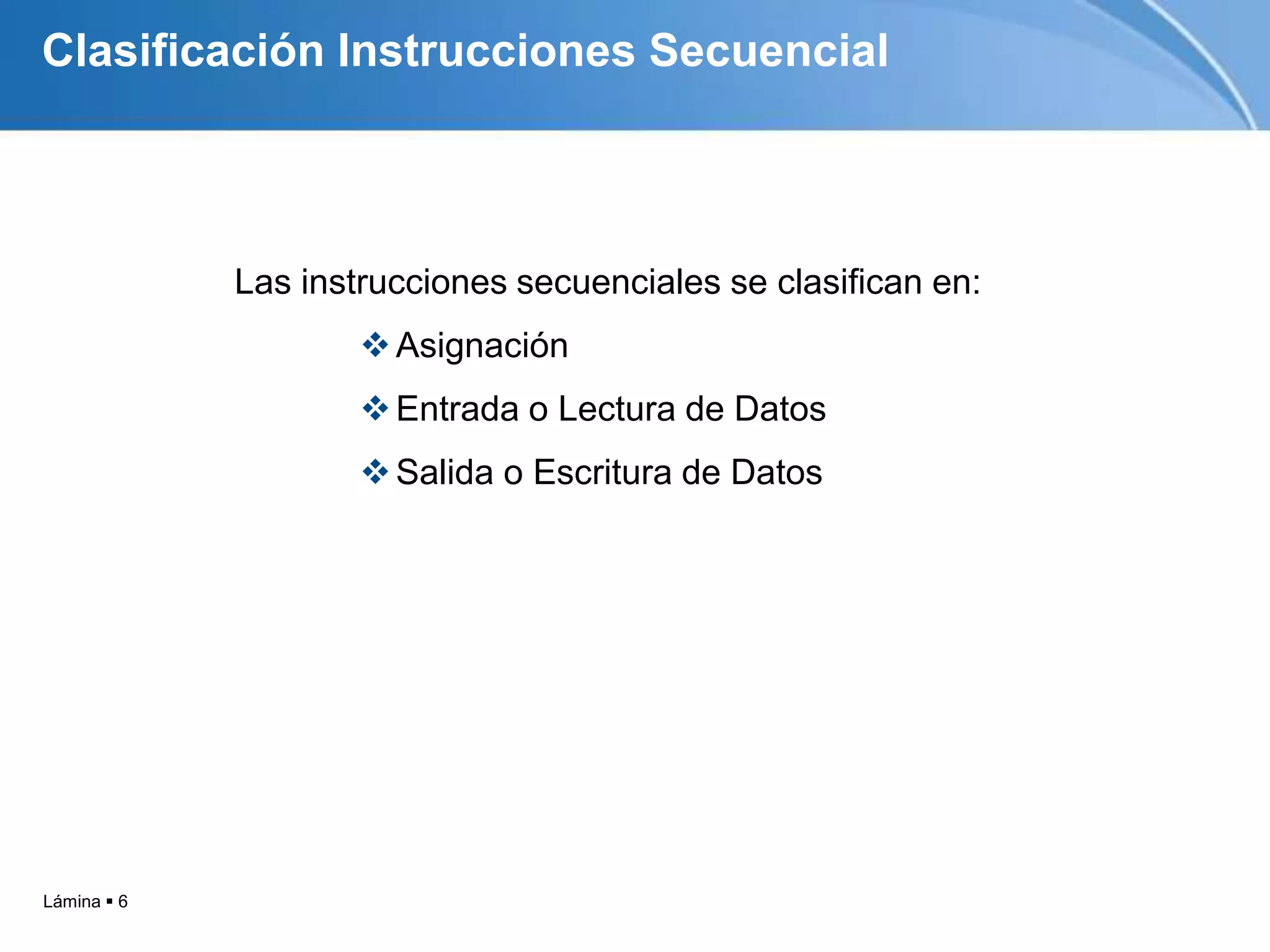

6. Clasificación Instrucciones Secuencial
Las instrucciones secuenciales se clasifican en:
 Asignación
 Entrada o Lectura de Datos
 Salida o Escritura de Datos
Lámina  6

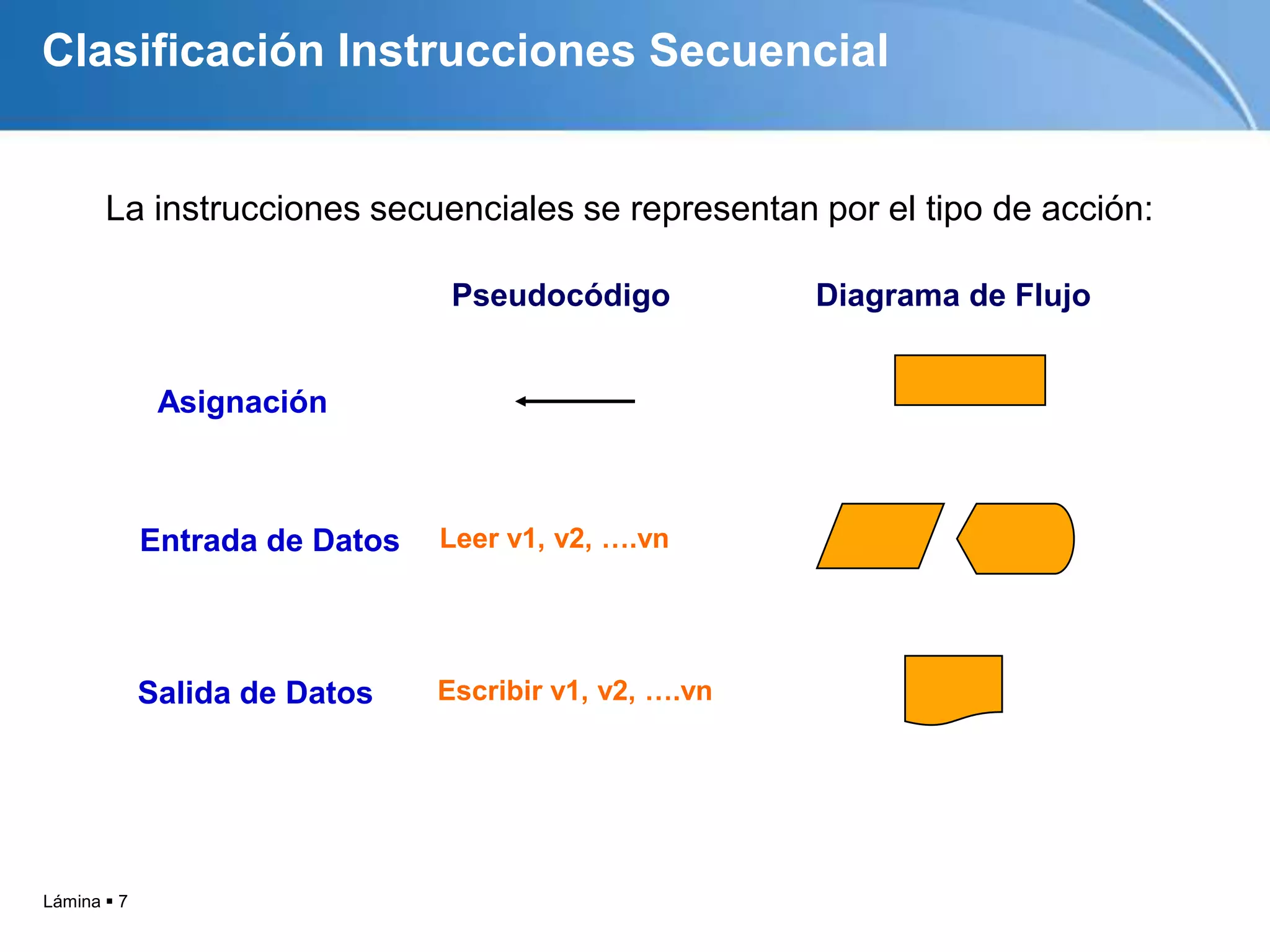

7. Clasificación Instrucciones Secuencial
La instrucciones secuenciales se representan por el tipo de acción:
Pseudocódigo Diagrama de Flujo
Asignación
Entrada de Datos Leer v1, v2, ….vn
Salida de Datos Escribir v1, v2, ….vn
Lámina  7

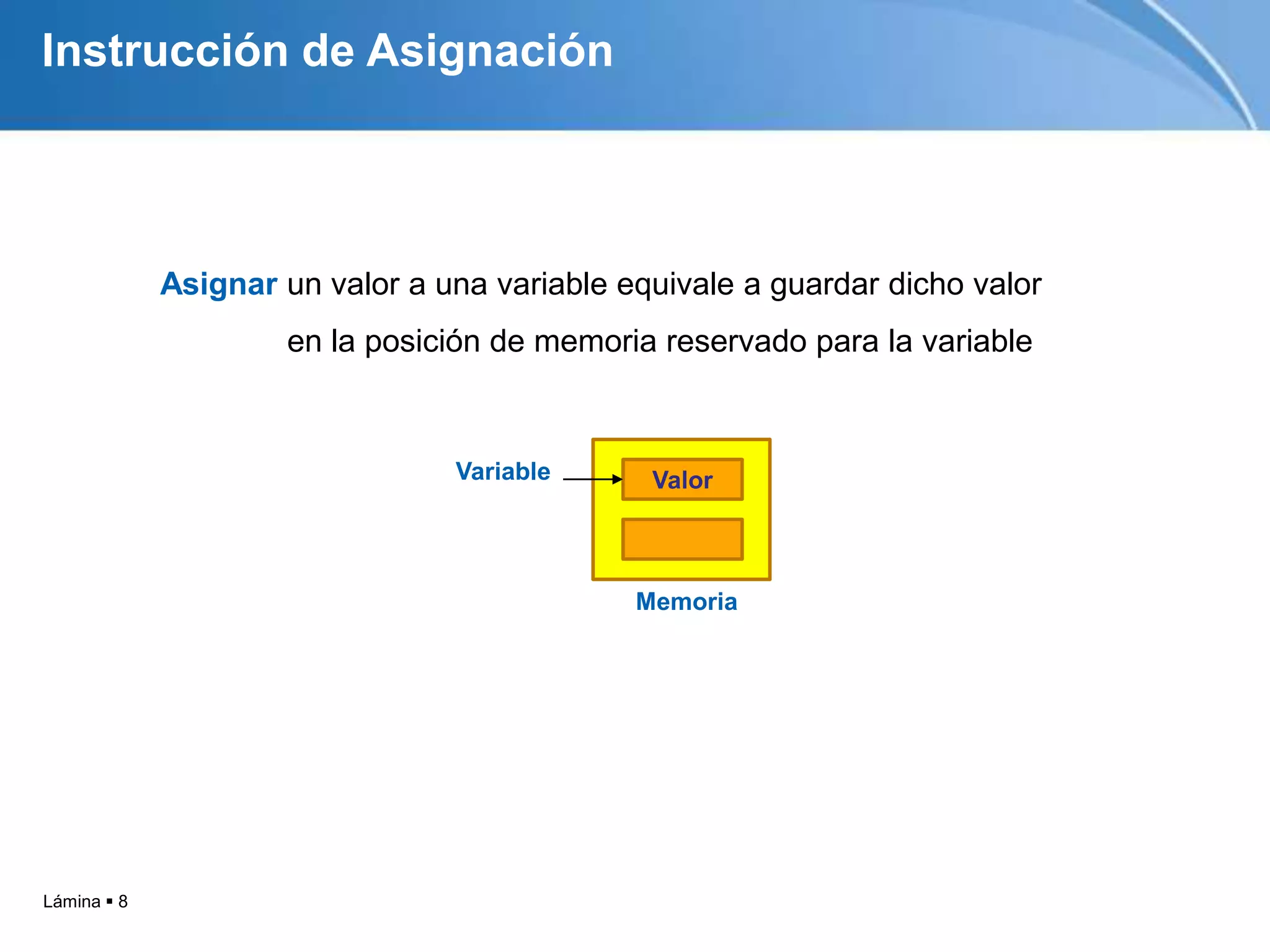

8. Instrucción de Asignación
Asignar un valor a una variable equivale a guardar dicho valor
en la posición de memoria reservado para la variable
Variable Valor
Memoria
Lámina  8

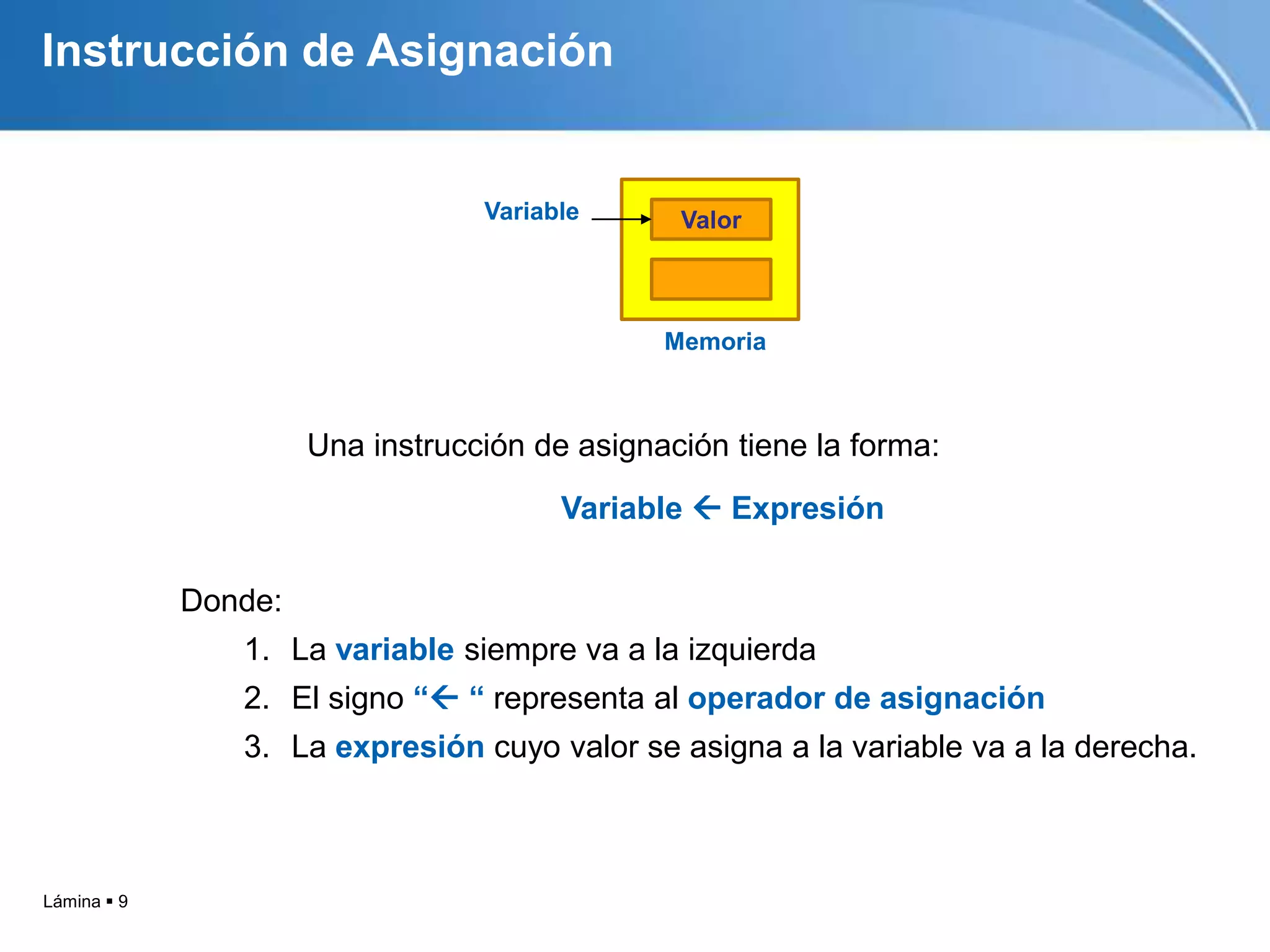

9. Instrucción de Asignación
Variable Valor
Memoria
Una instrucción de asignación tiene la forma:
Variable  Expresión
Donde:
1. La variable siempre va a la izquierda
2. El signo “ “ representa al operador de asignación
3. La expresión cuyo valor se asigna a la variable va a la derecha.
Lámina  9

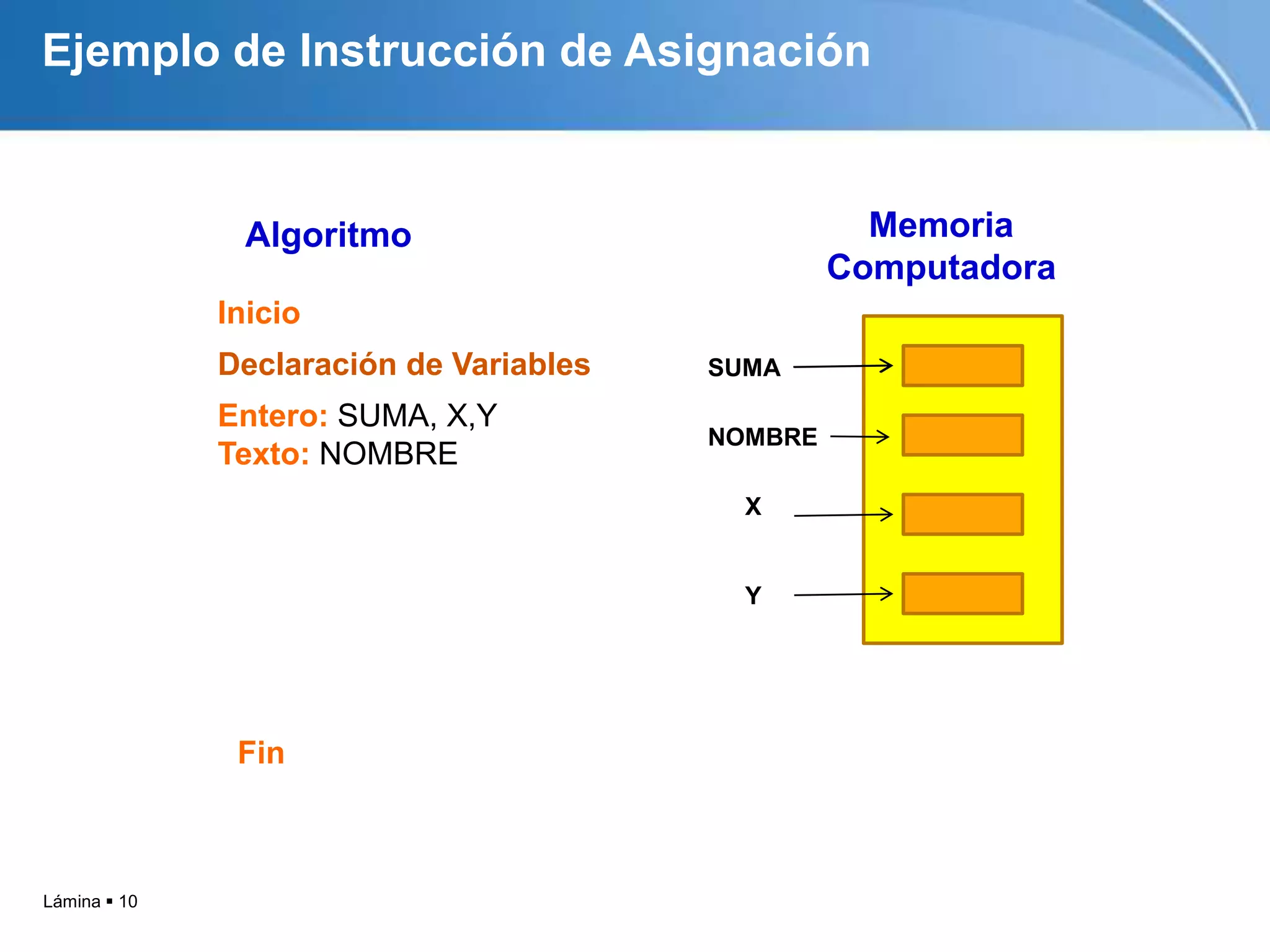

10. Ejemplo de Instrucción de Asignación
Algoritmo Memoria
Computadora
Inicio
Declaración de Variables SUMA
Entero: SUMA, X,Y
NOMBRE
Texto: NOMBRE
X
Y
Fin
Lámina  10

11. Ejemplo de Instrucción de Asignación
Algoritmo Memoria
Computadora
Inicio
Declaración de Variables SUMA 0
Entero: SUMA, X,Y
NOMBRE MARIA
Texto: NOMBRE
SUMA  0 X 10
NOMBRE  “ MARIA”
X  10 Y
Fin
Lámina  11

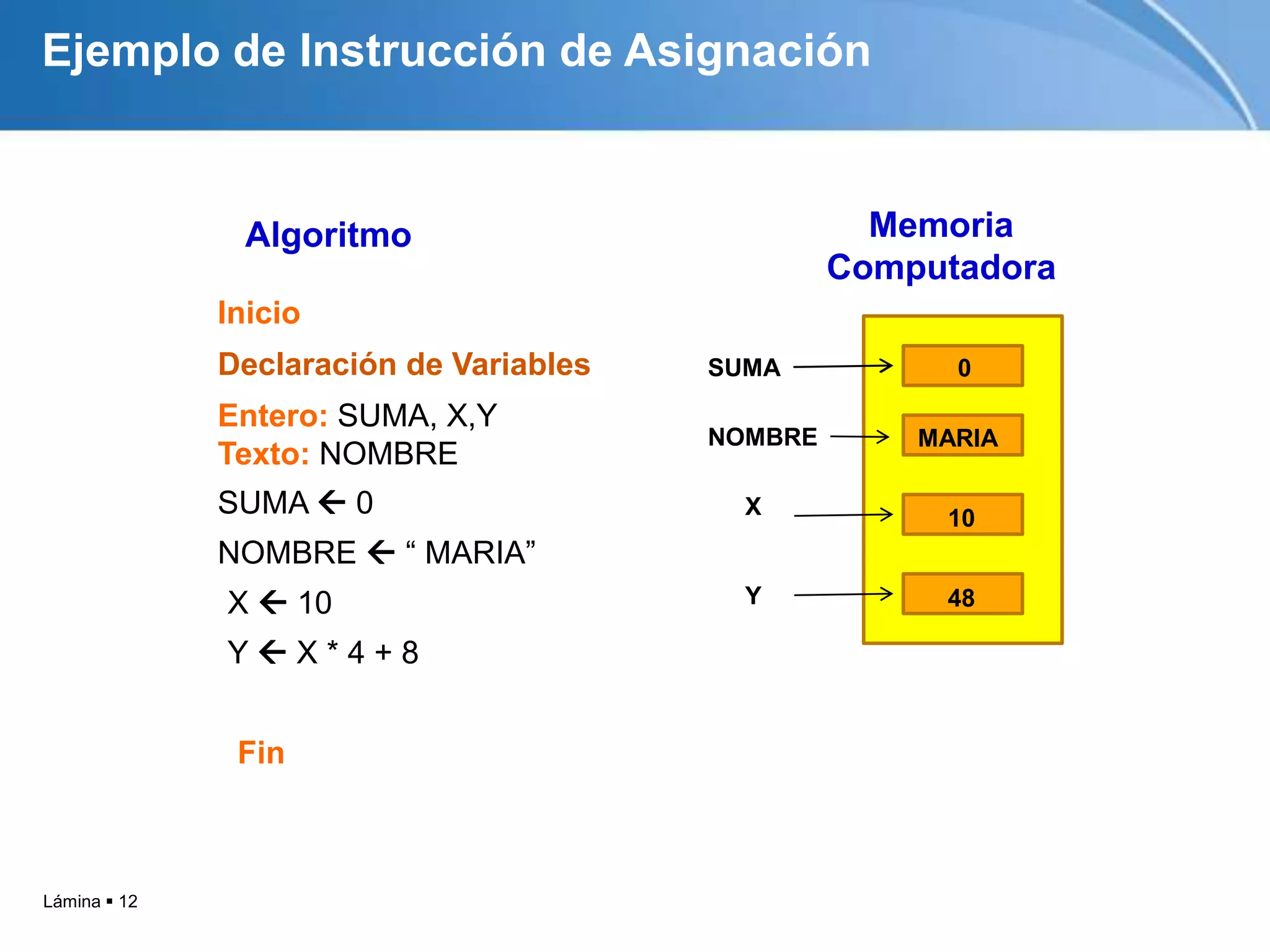

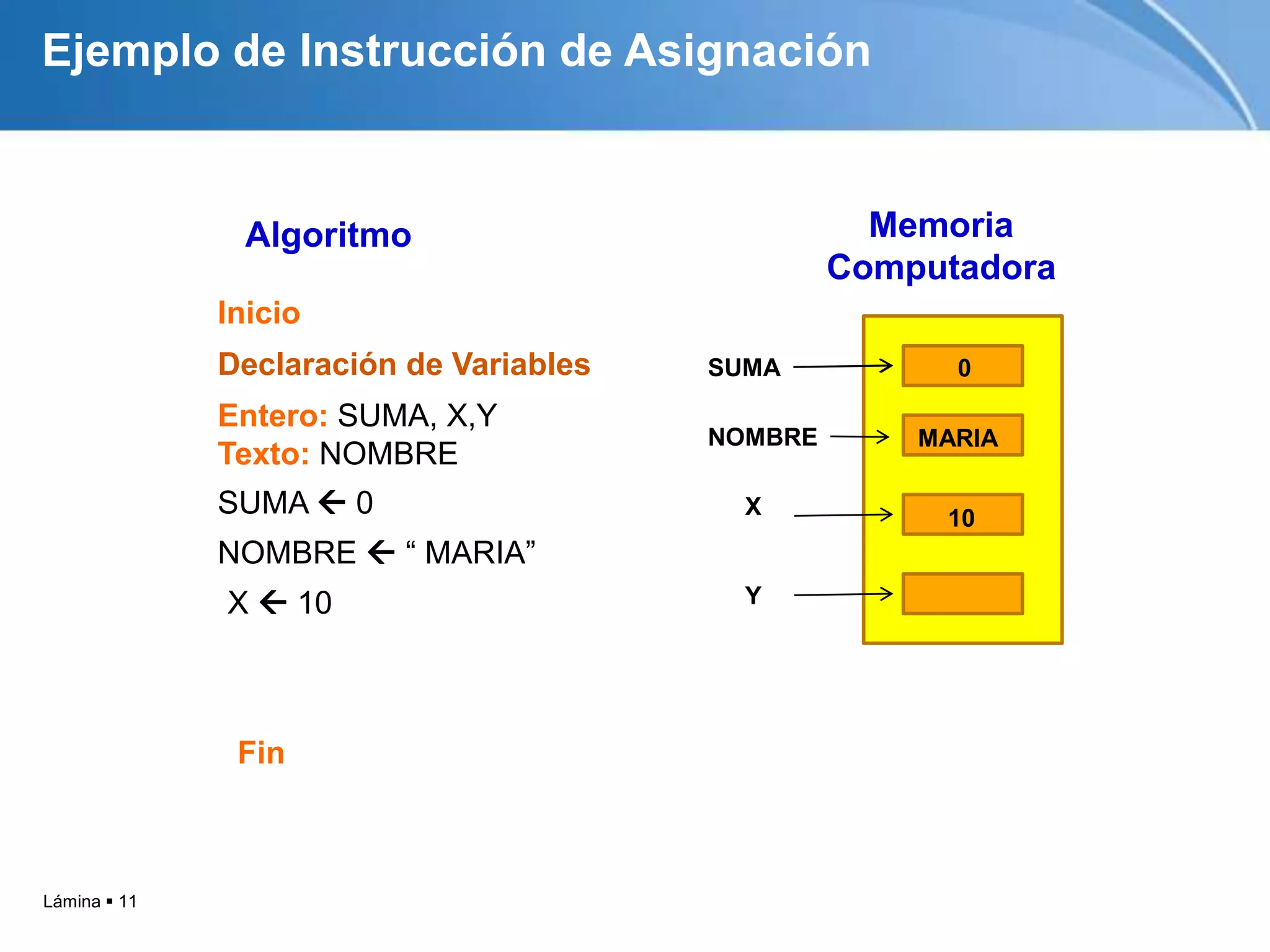

12. Ejemplo de Instrucción de Asignación
Algoritmo Memoria
Computadora
Inicio
Declaración de Variables SUMA 0
Entero: SUMA, X,Y
NOMBRE MARIA
Texto: NOMBRE
SUMA  0 X 10
NOMBRE  “ MARIA”
X  10 Y 48
YX*4+8
Fin
Lámina  12

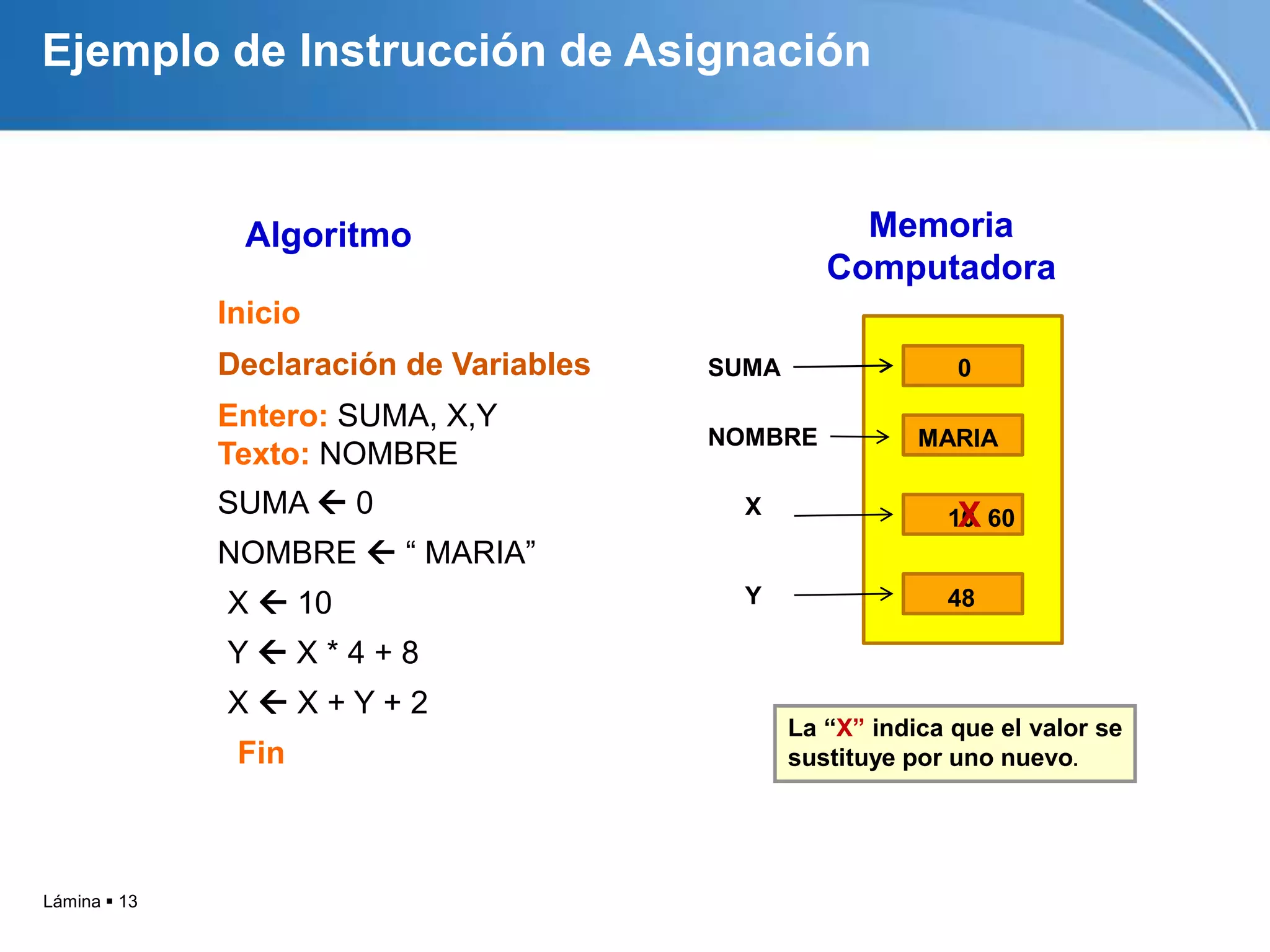

13. Ejemplo de Instrucción de Asignación
Algoritmo Memoria
Computadora
Inicio
Declaración de Variables SUMA 0
Entero: SUMA, X,Y
NOMBRE MARIA
Texto: NOMBRE
SUMA  0 X X
10 60
NOMBRE  “ MARIA”
X  10 Y 48
YX*4+8
XX+Y+2
La “X” indica que el valor se
Fin sustituye por uno nuevo.
Lámina  13

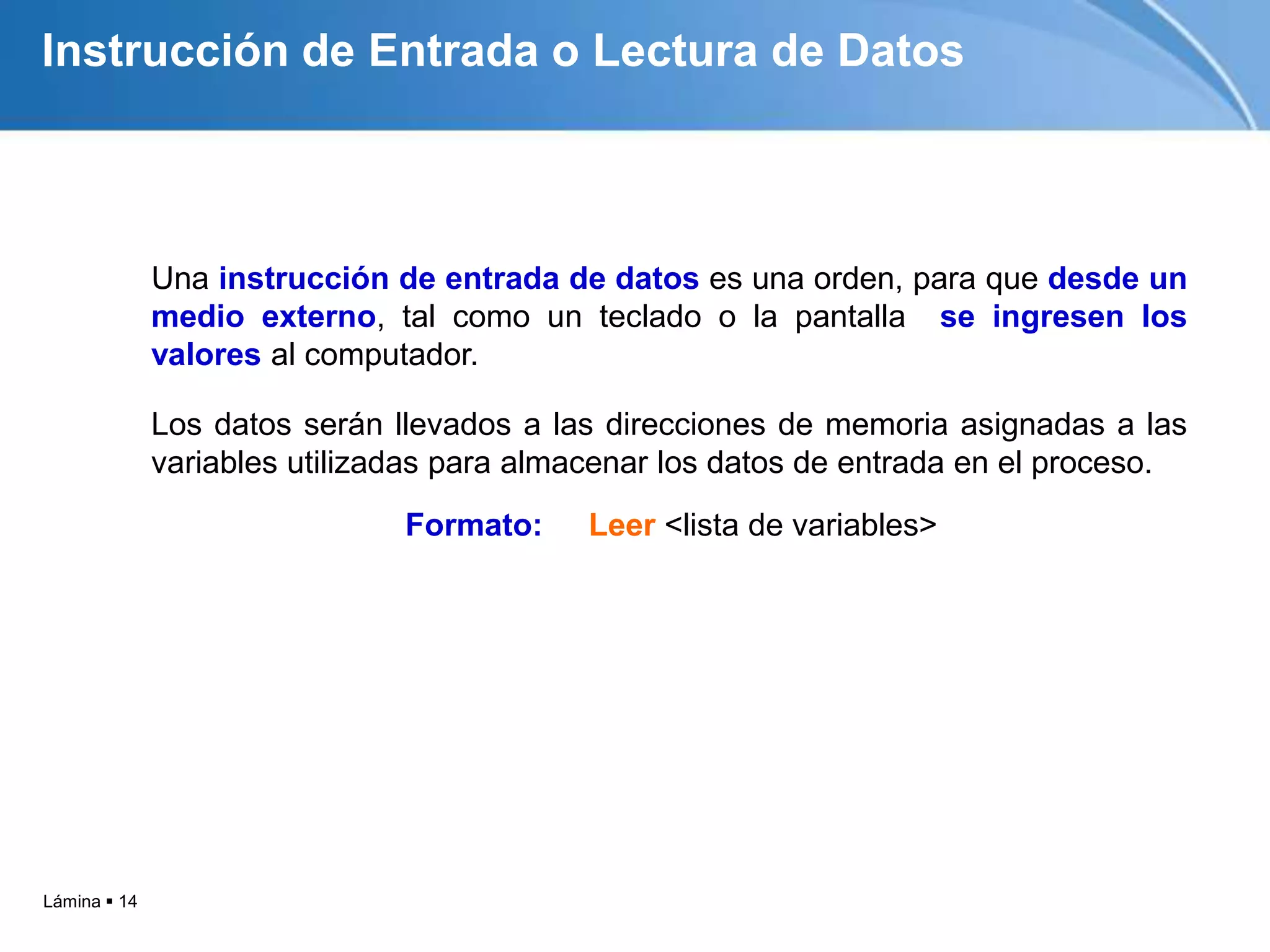

14. Instrucción de Entrada o Lectura de Datos
Una instrucción de entrada de datos es una orden, para que desde un
medio externo, tal como un teclado o la pantalla se ingresen los
valores al computador.
Los datos serán llevados a las direcciones de memoria asignadas a las
variables utilizadas para almacenar los datos de entrada en el proceso.
Formato: Leer <lista de variables>
Lámina  14

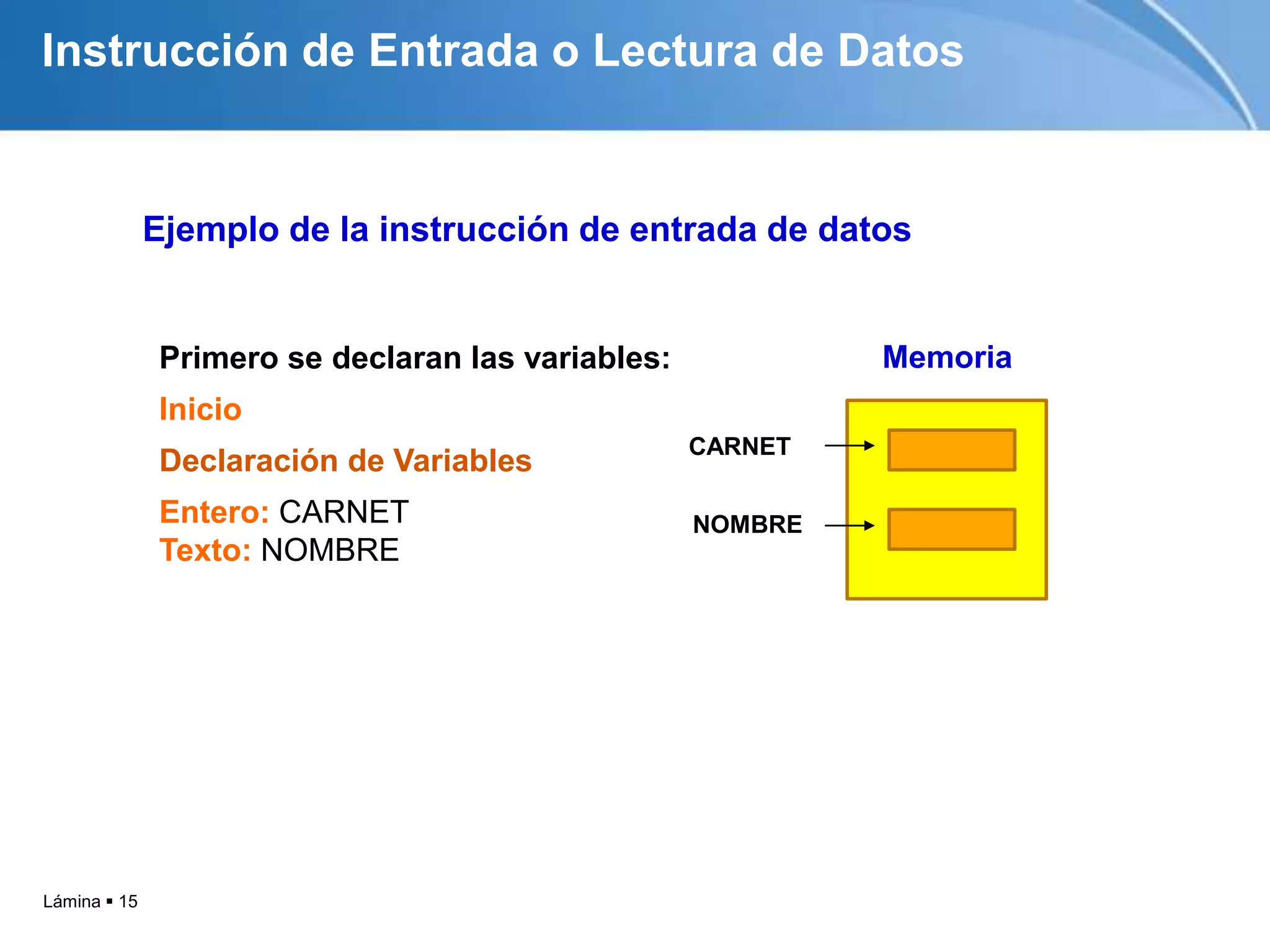

15. Instrucción de Entrada o Lectura de Datos
Ejemplo de la instrucción de entrada de datos
Primero se declaran las variables: Memoria
Inicio
CARNET
Declaración de Variables
Entero: CARNET NOMBRE
Texto: NOMBRE
Lámina  15

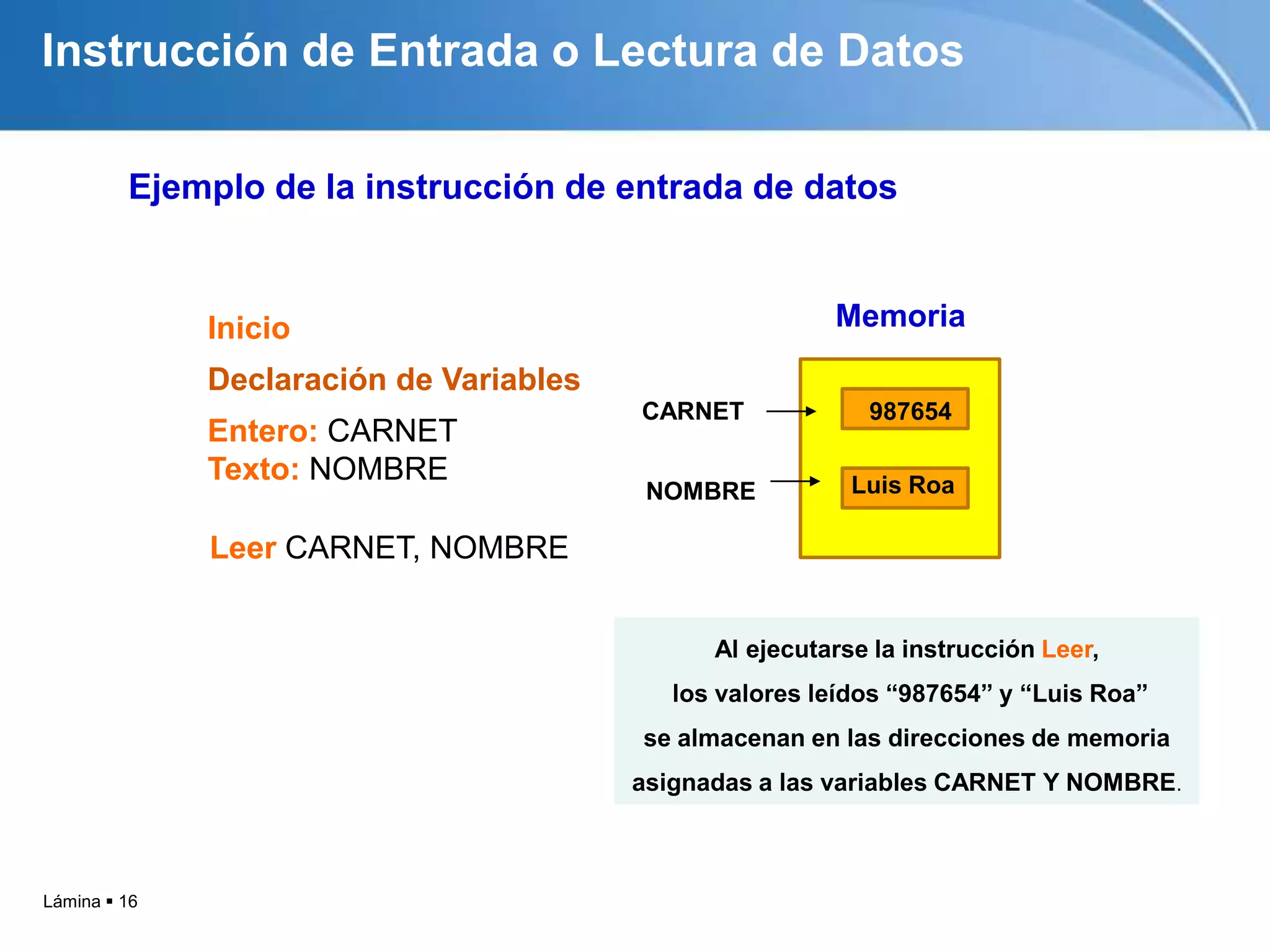

16. Instrucción de Entrada o Lectura de Datos
Ejemplo de la instrucción de entrada de datos
Inicio Memoria
Declaración de Variables
CARNET 987654
Entero: CARNET
Texto: NOMBRE Luis Roa
NOMBRE
Leer CARNET, NOMBRE
Al ejecutarse la instrucción Leer,
los valores leídos “987654” y “Luis Roa”
se almacenan en las direcciones de memoria
asignadas a las variables CARNET Y NOMBRE.
Lámina  16

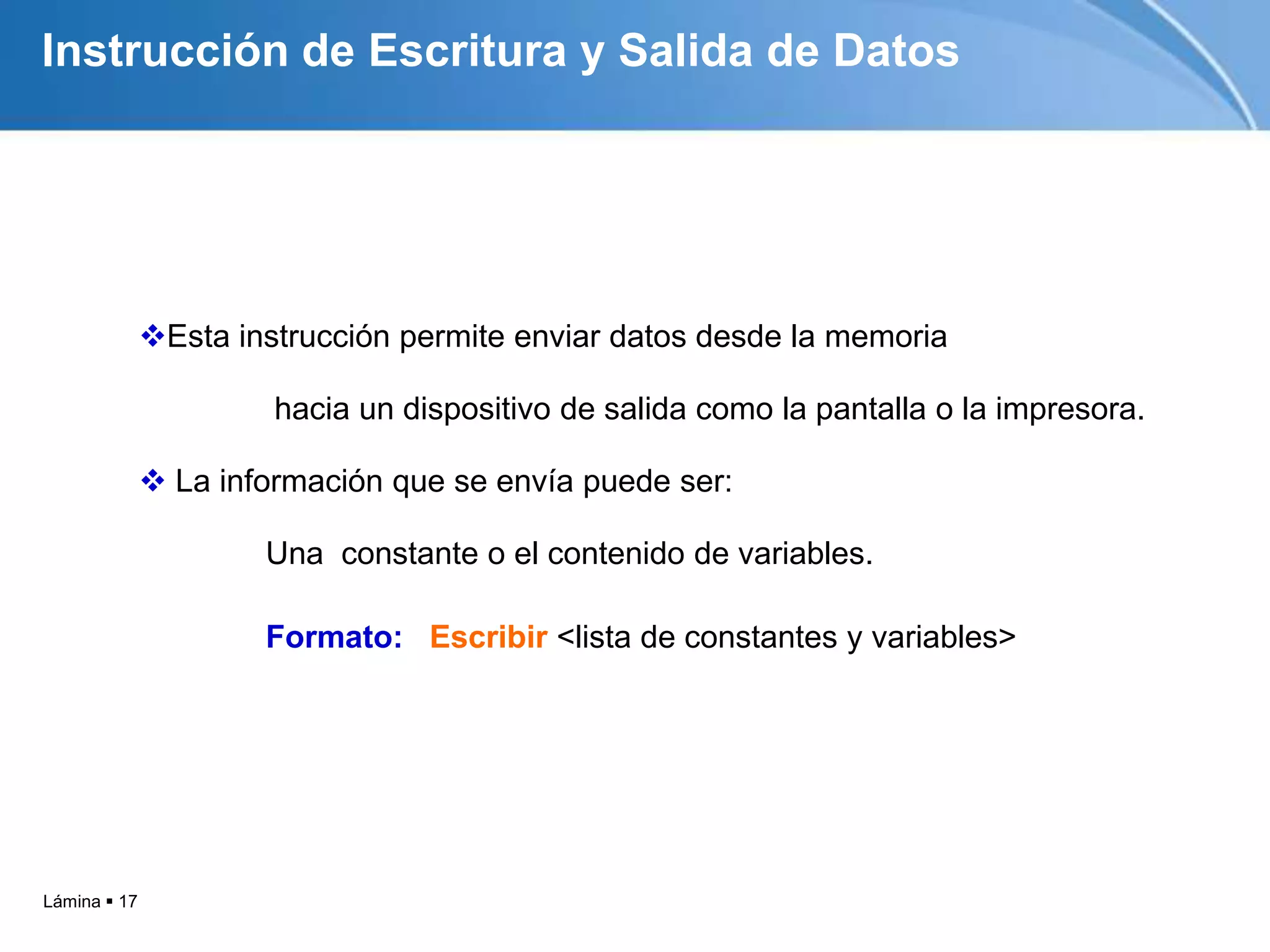

17. Instrucción de Escritura y Salida de Datos
Esta instrucción permite enviar datos desde la memoria
hacia un dispositivo de salida como la pantalla o la impresora.
 La información que se envía puede ser:
Una constante o el contenido de variables.
Formato: Escribir <lista de constantes y variables>
Lámina  17

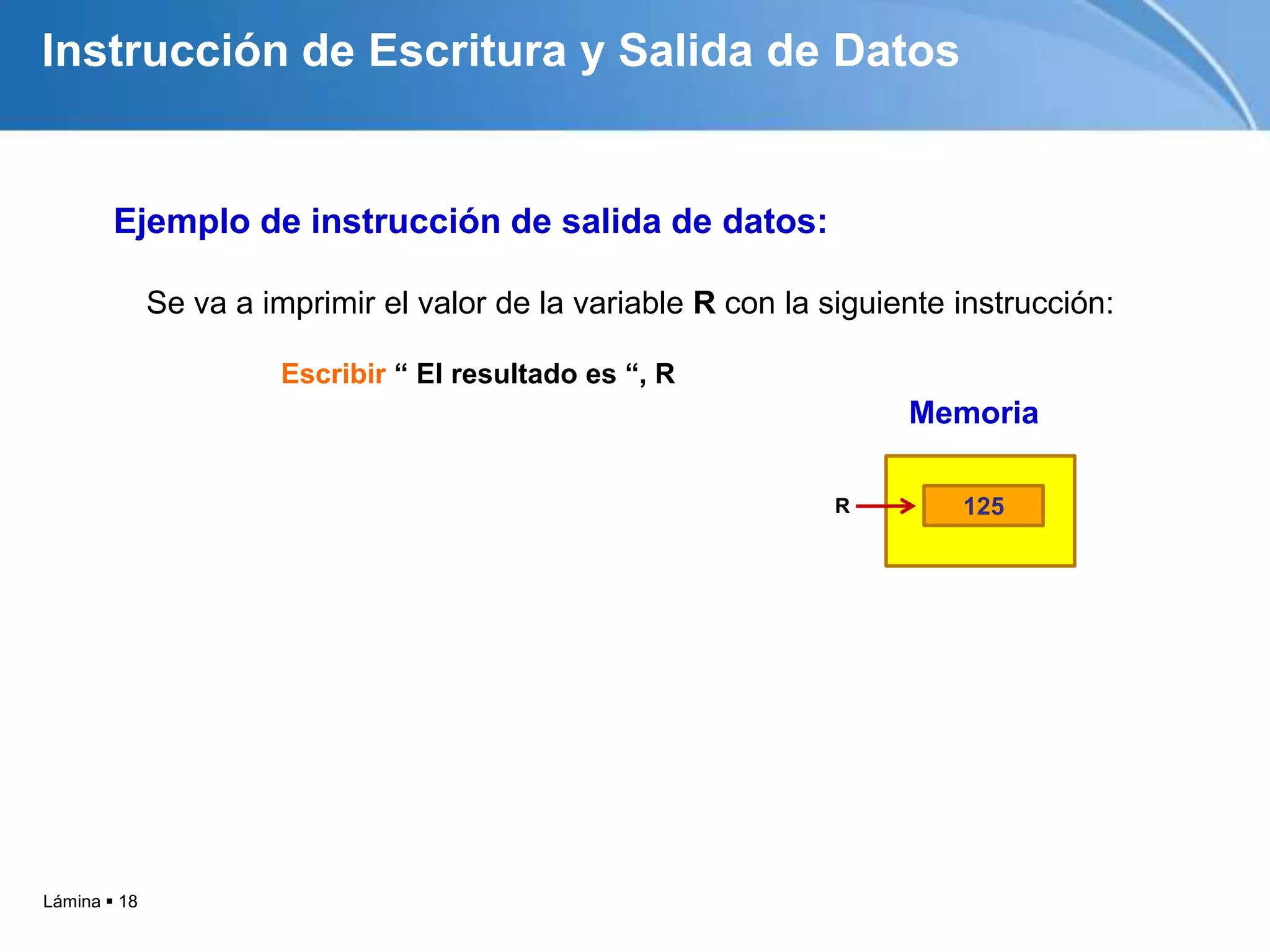

18. Instrucción de Escritura y Salida de Datos
Ejemplo de instrucción de salida de datos:
Se va a imprimir el valor de la variable R con la siguiente instrucción:
Escribir “ El resultado es “, R
Memoria
R 125
Lámina  18

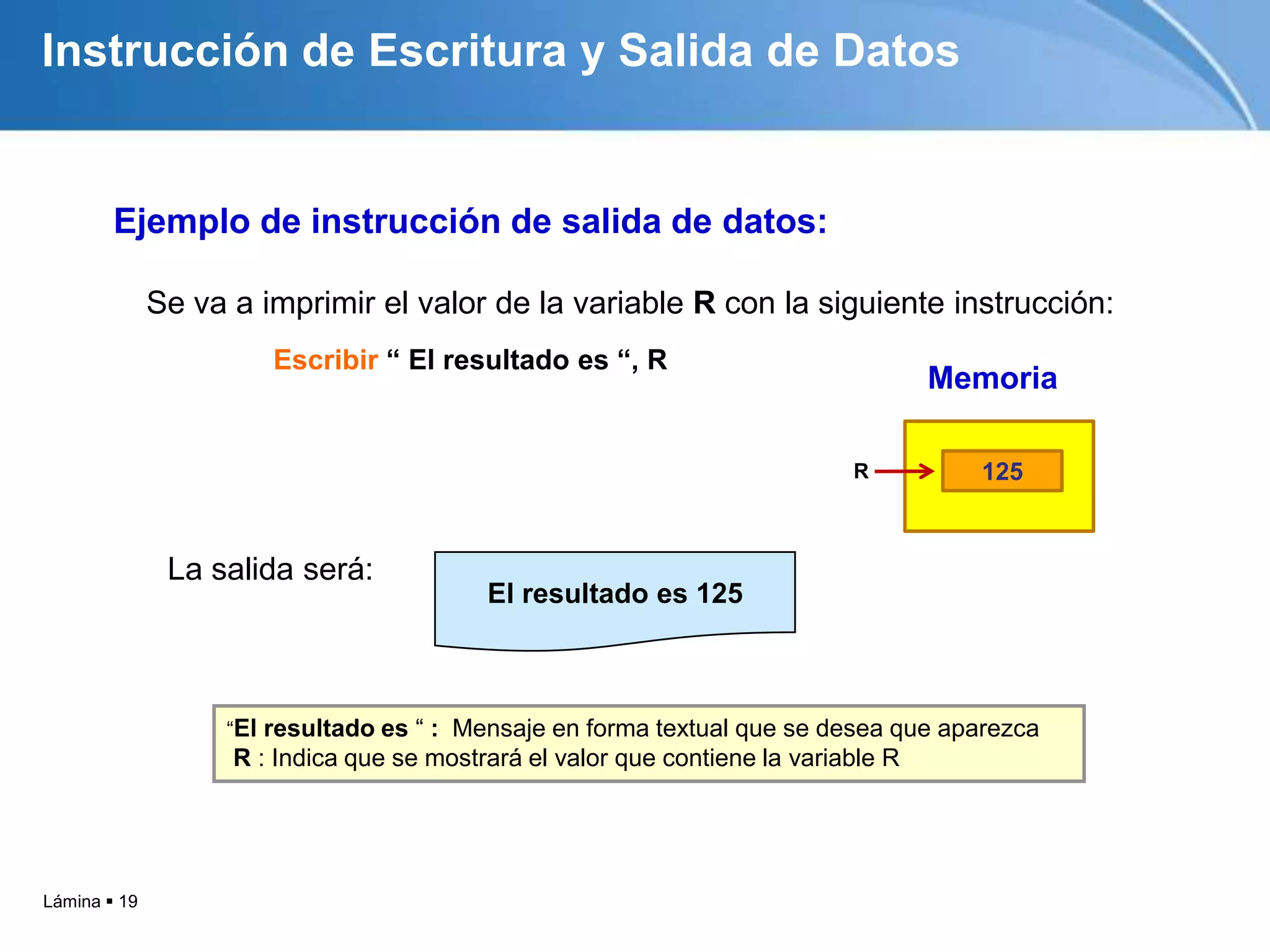

19. Instrucción de Escritura y Salida de Datos
Ejemplo de instrucción de salida de datos:
Se va a imprimir el valor de la variable R con la siguiente instrucción:
Escribir “ El resultado es “, R
Memoria
R 125
La salida será:
El resultado es 125
“El resultado es “ : Mensaje en forma textual que se desea que aparezca
R : Indica que se mostrará el valor que contiene la variable R
Lámina  19

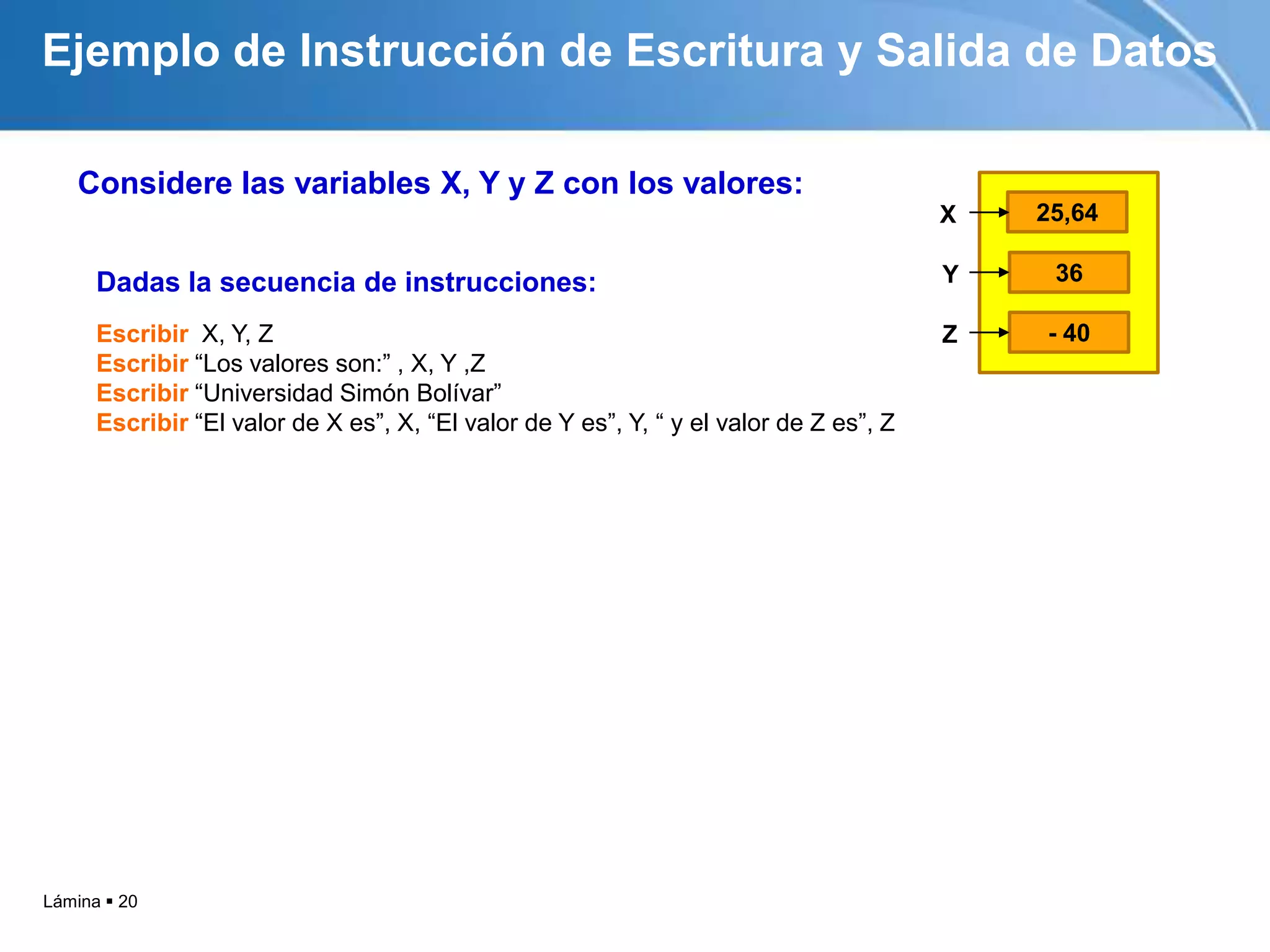

20. Ejemplo de Instrucción de Escritura y Salida de Datos
Considere las variables X, Y y Z con los valores:
X 25,64
Dadas la secuencia de instrucciones: Y 36
36
Escribir X, Y, Z Z - 40
Escribir “Los valores son:” , X, Y ,Z
Escribir “Universidad Simón Bolívar”
Escribir “El valor de X es”, X, “El valor de Y es”, Y, “ y el valor de Z es”, Z
Lámina  20

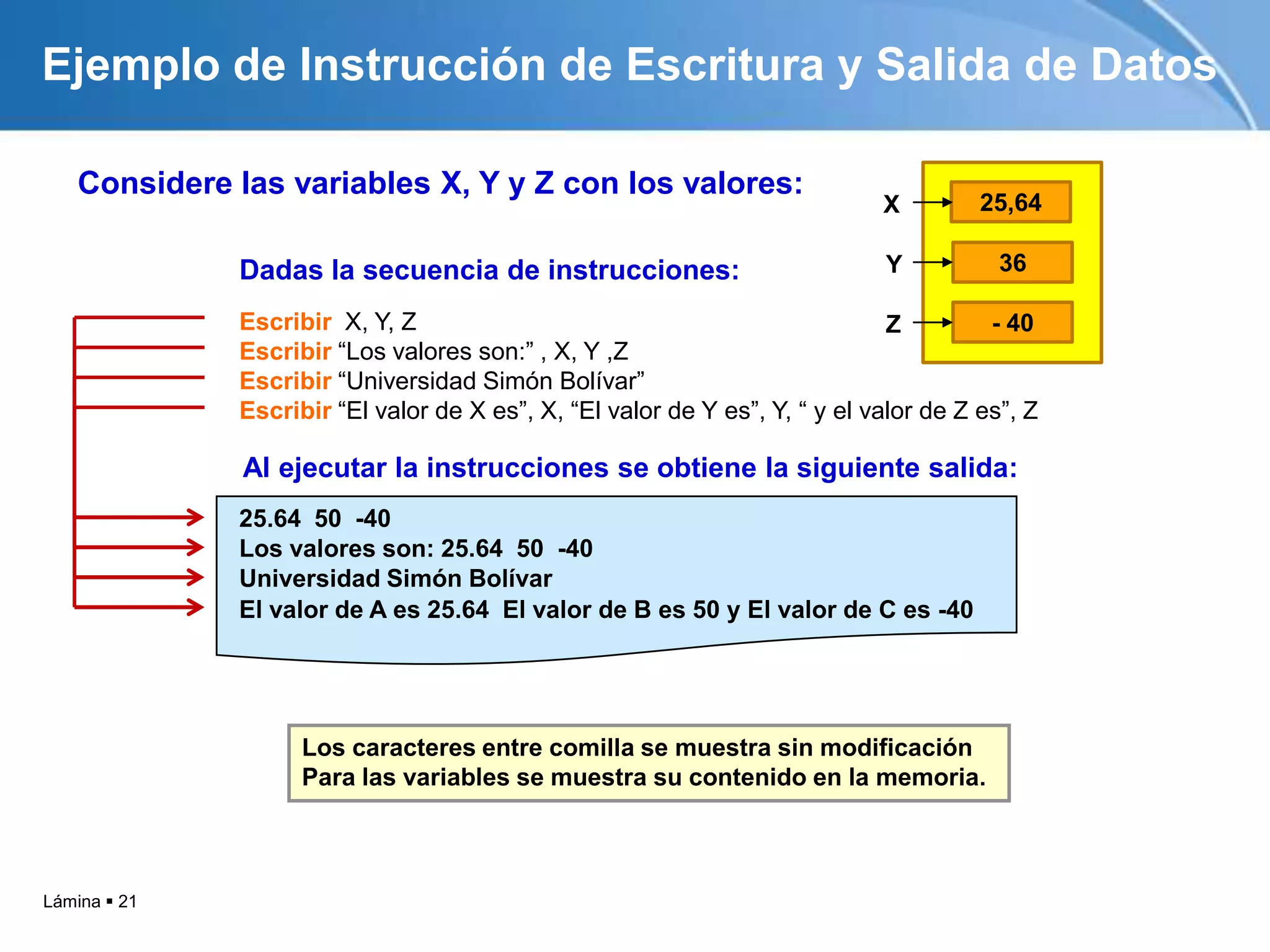

21. Ejemplo de Instrucción de Escritura y Salida de Datos
Considere las variables X, Y y Z con los valores:
X 25,64
Dadas la secuencia de instrucciones: Y 36
36
Escribir X, Y, Z Z - 40
Escribir “Los valores son:” , X, Y ,Z
Escribir “Universidad Simón Bolívar”
Escribir “El valor de X es”, X, “El valor de Y es”, Y, “ y el valor de Z es”, Z
Al ejecutar la instrucciones se obtiene la siguiente salida:
25.64 50 -40
Los valores son: 25.64 50 -40
Universidad Simón Bolívar
El valor de A es 25.64 El valor de B es 50 y El valor de C es -40
Los caracteres entre comilla se muestra sin modificación
Para las variables se muestra su contenido en la memoria.
Lámina  21

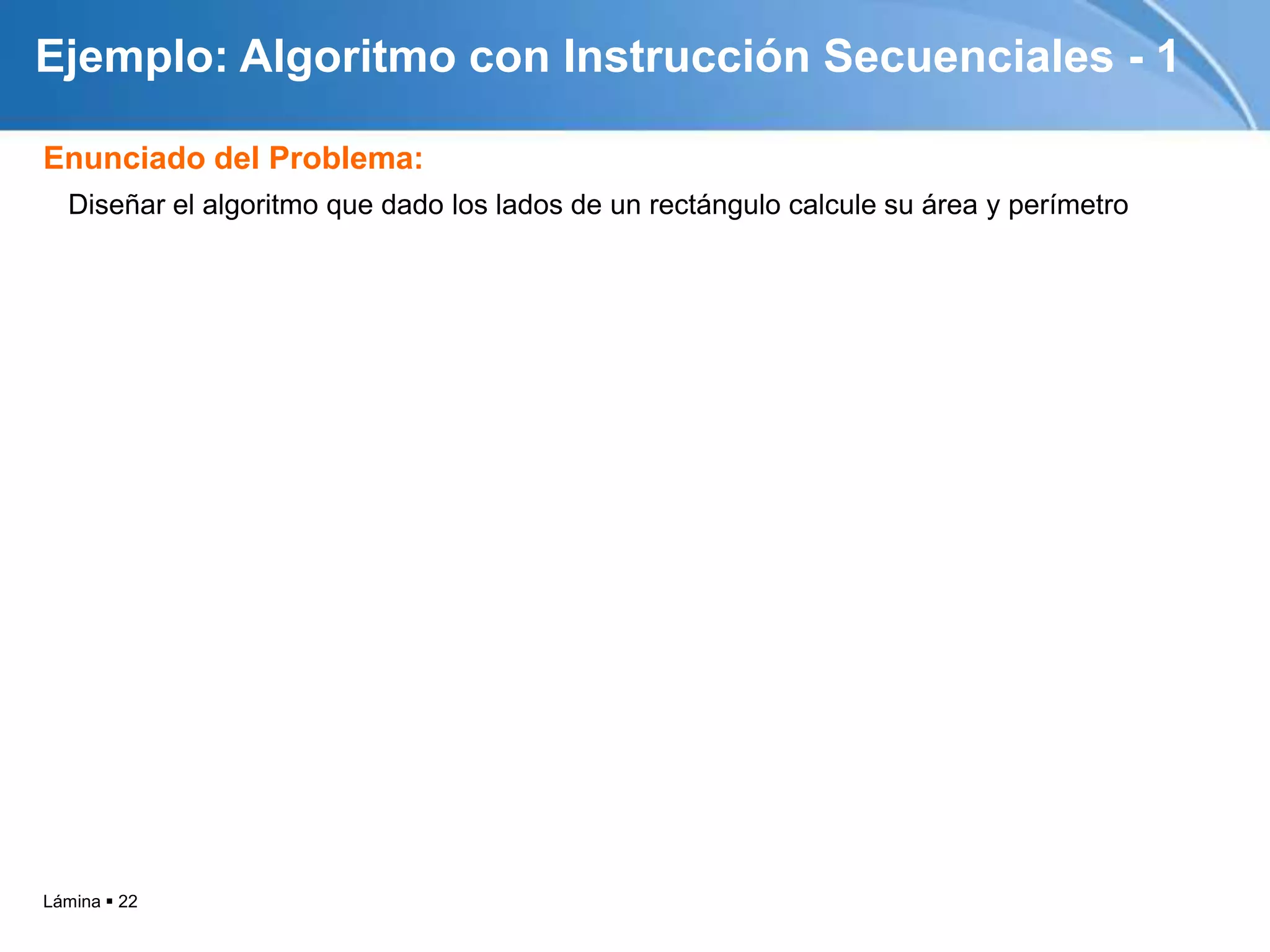

22. Ejemplo: Algoritmo con Instrucción Secuenciales - 1
Enunciado del Problema:
Diseñar el algoritmo que dado los lados de un rectángulo calcule su área y perímetro
Lámina  22

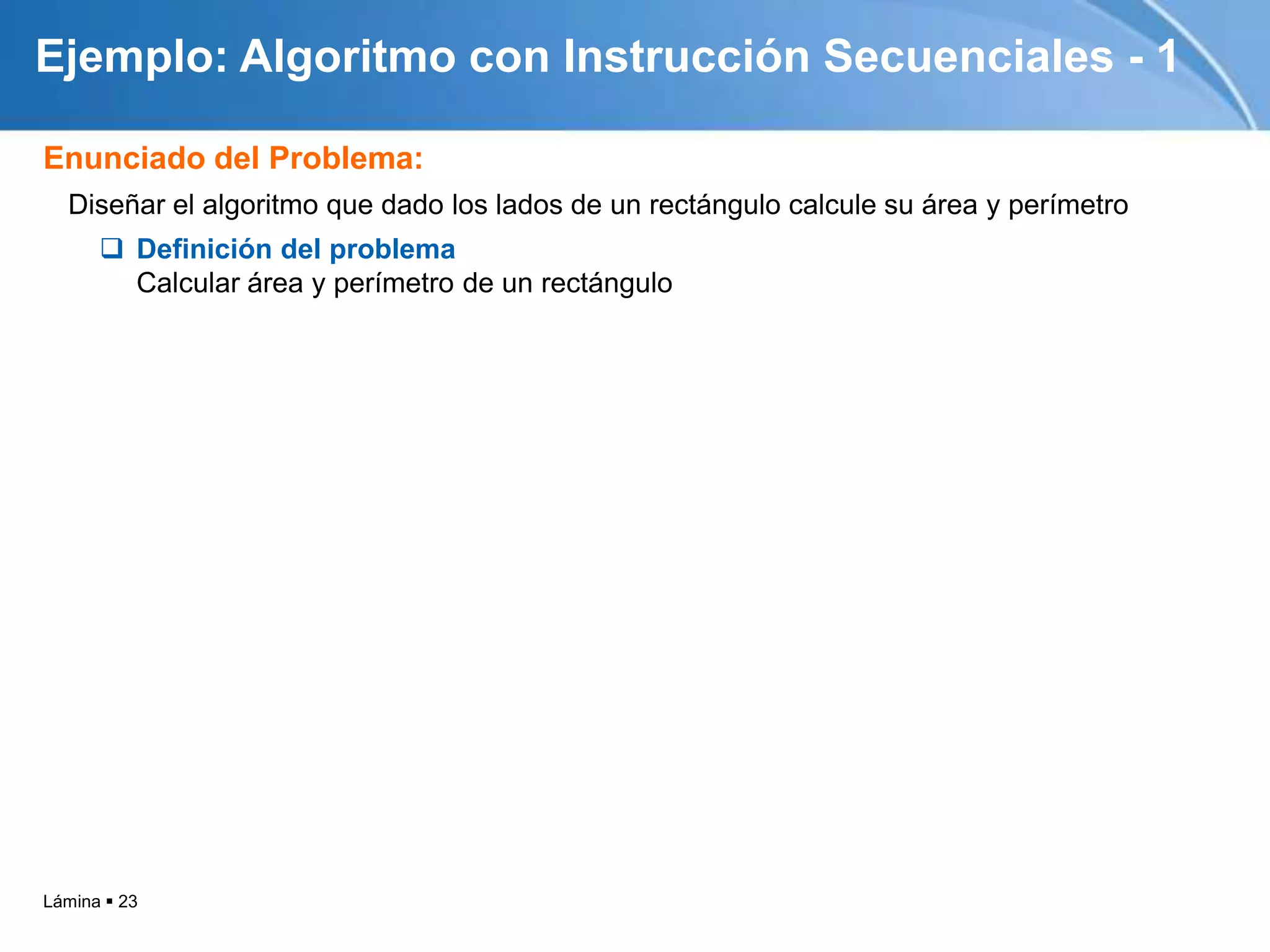

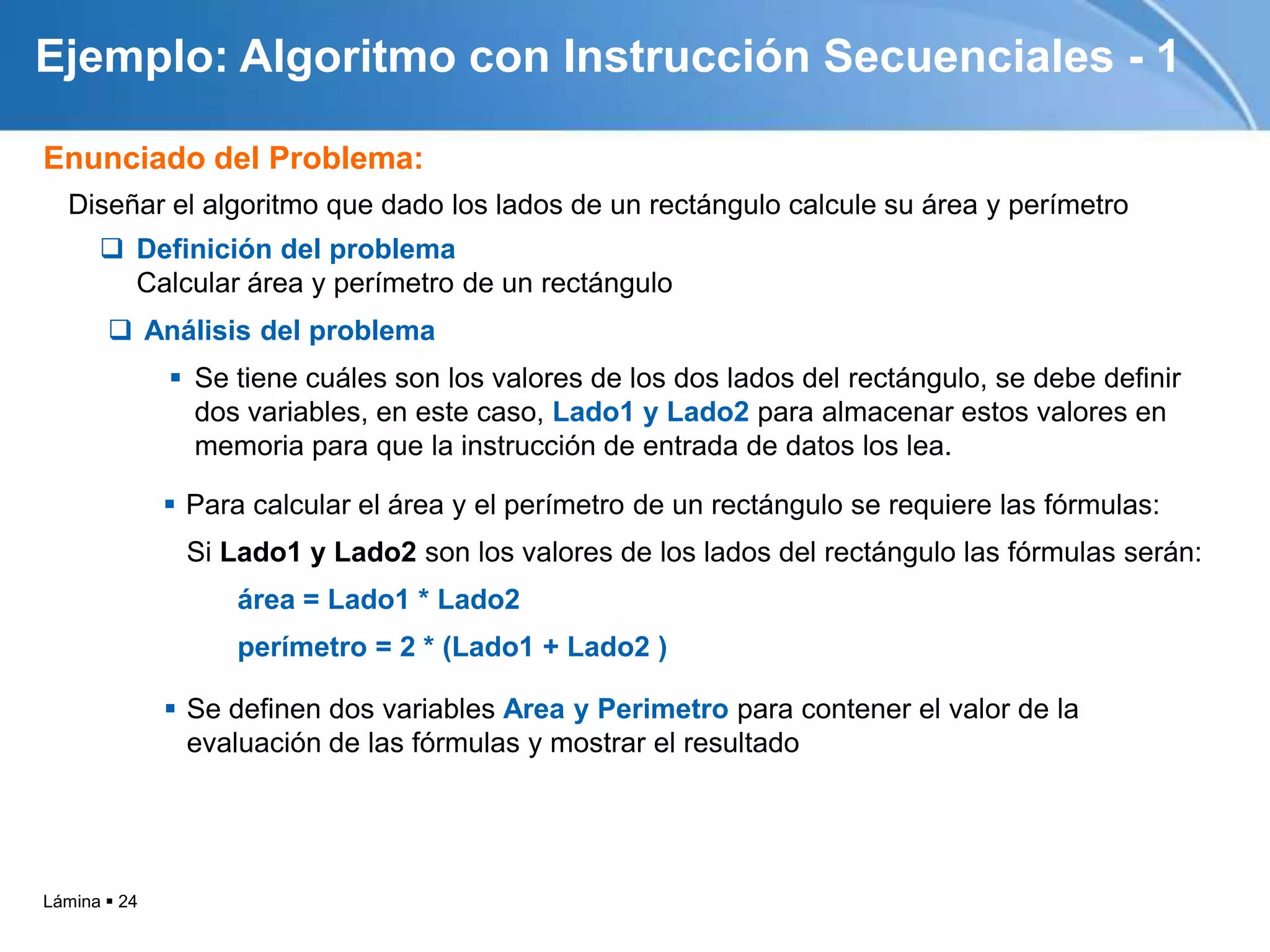

23. Ejemplo: Algoritmo con Instrucción Secuenciales - 1
Enunciado del Problema:
Diseñar el algoritmo que dado los lados de un rectángulo calcule su área y perímetro
 Definición del problema
Calcular área y perímetro de un rectángulo
Lámina  23

24. Ejemplo: Algoritmo con Instrucción Secuenciales - 1
Enunciado del Problema:
Diseñar el algoritmo que dado los lados de un rectángulo calcule su área y perímetro
 Definición del problema
Calcular área y perímetro de un rectángulo
 Análisis del problema
 Se tiene cuáles son los valores de los dos lados del rectángulo, se debe definir
dos variables, en este caso, Lado1 y Lado2 para almacenar estos valores en
memoria para que la instrucción de entrada de datos los lea.
 Para calcular el área y el perímetro de un rectángulo se requiere las fórmulas:
Si Lado1 y Lado2 son los valores de los lados del rectángulo las fórmulas serán:
área = Lado1 * Lado2
perímetro = 2 * (Lado1 + Lado2 )
 Se definen dos variables Area y Perimetro para contener el valor de la
evaluación de las fórmulas y mostrar el resultado
Lámina  24

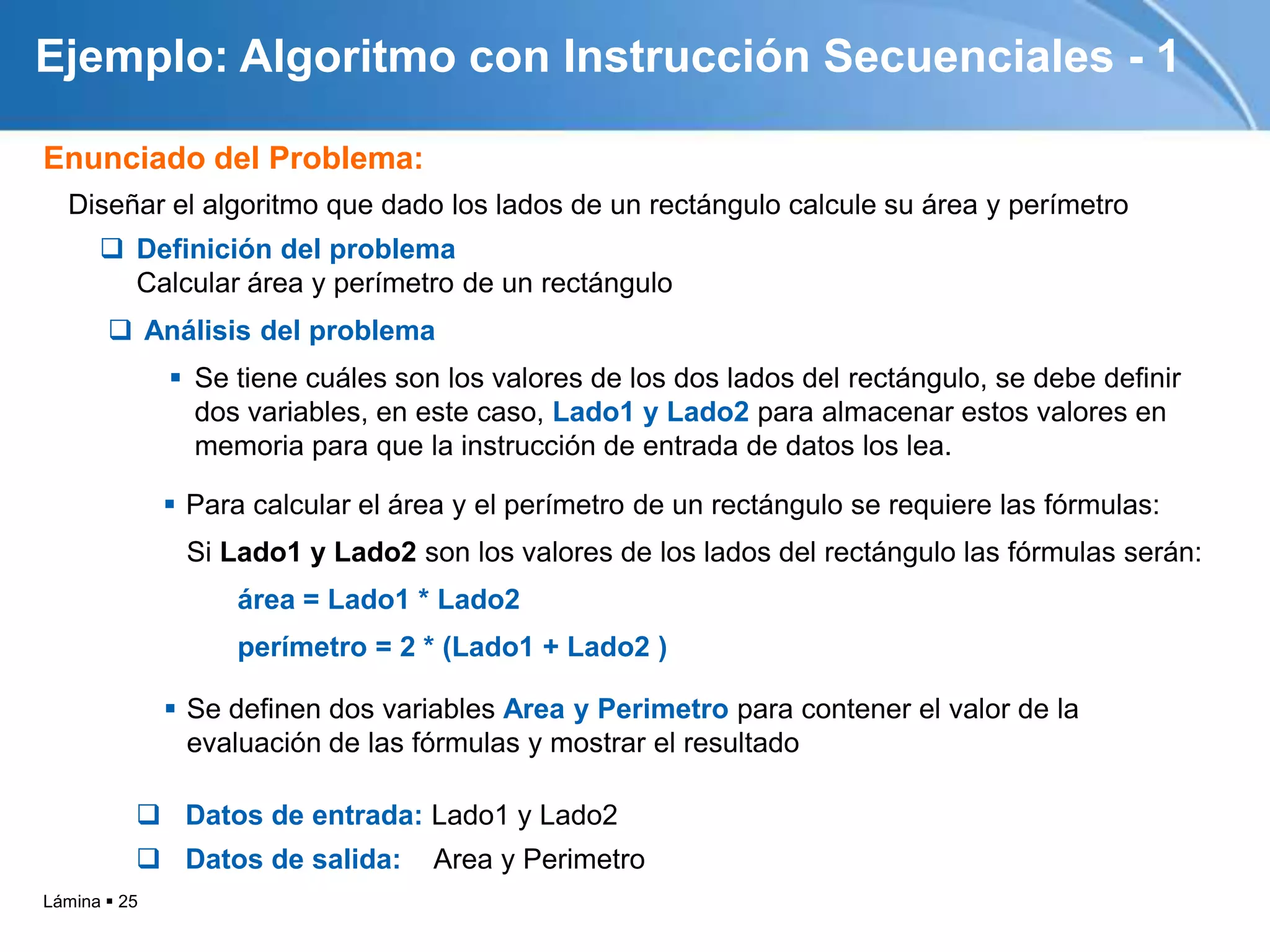

25. Ejemplo: Algoritmo con Instrucción Secuenciales - 1
Enunciado del Problema:
Diseñar el algoritmo que dado los lados de un rectángulo calcule su área y perímetro
 Definición del problema
Calcular área y perímetro de un rectángulo
 Análisis del problema
 Se tiene cuáles son los valores de los dos lados del rectángulo, se debe definir
dos variables, en este caso, Lado1 y Lado2 para almacenar estos valores en
memoria para que la instrucción de entrada de datos los lea.
 Para calcular el área y el perímetro de un rectángulo se requiere las fórmulas:
Si Lado1 y Lado2 son los valores de los lados del rectángulo las fórmulas serán:
área = Lado1 * Lado2
perímetro = 2 * (Lado1 + Lado2 )
 Se definen dos variables Area y Perimetro para contener el valor de la
evaluación de las fórmulas y mostrar el resultado
 Datos de entrada: Lado1 y Lado2
 Datos de salida: Area y Perimetro
Lámina  25

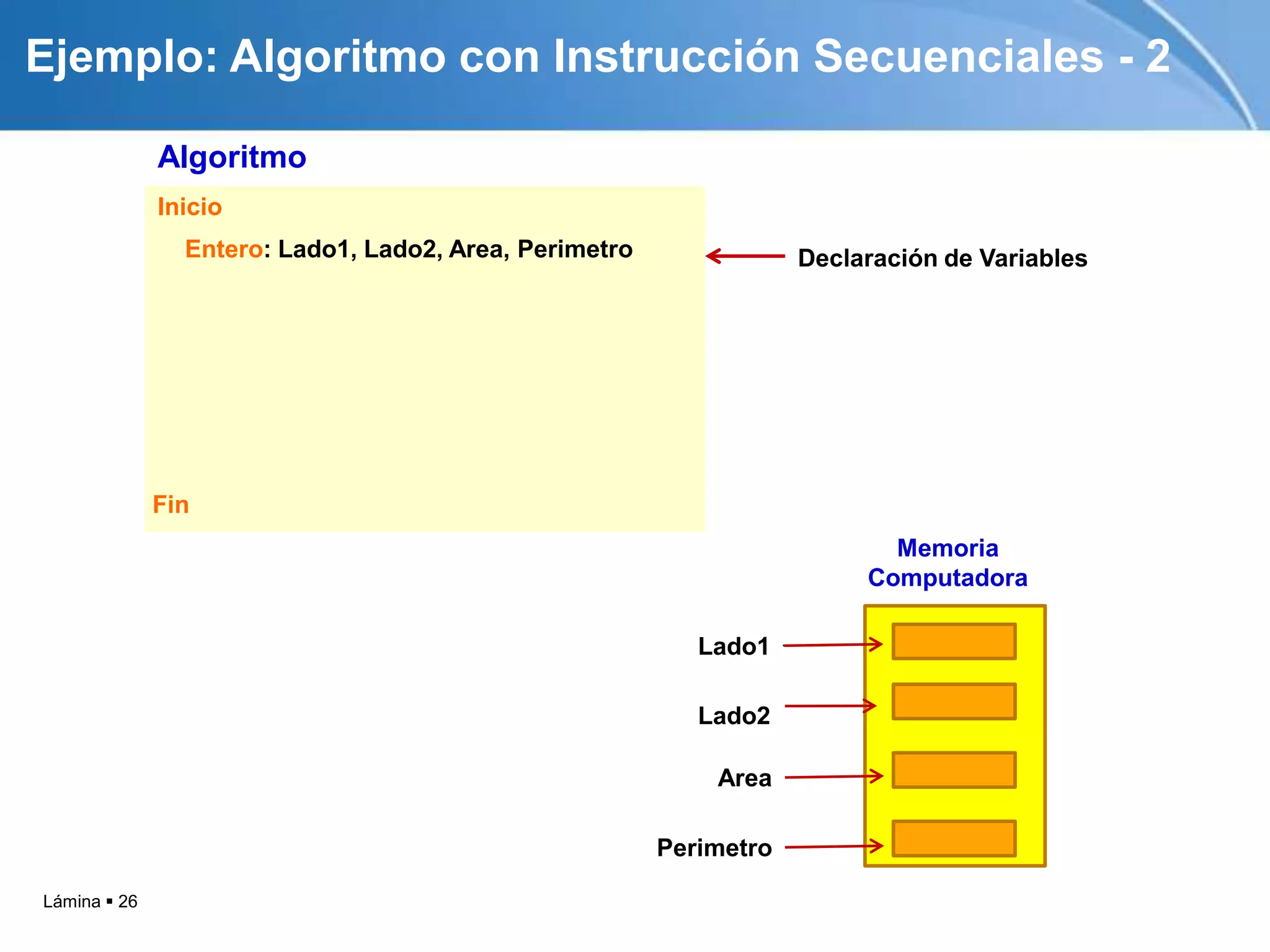

26. Ejemplo: Algoritmo con Instrucción Secuenciales - 2
Algoritmo
Inicio
Entero: Lado1, Lado2, Area, Perimetro Declaración de Variables
Fin
Memoria
Computadora
Lado1
Lado2
Area
Perimetro
Lámina  26

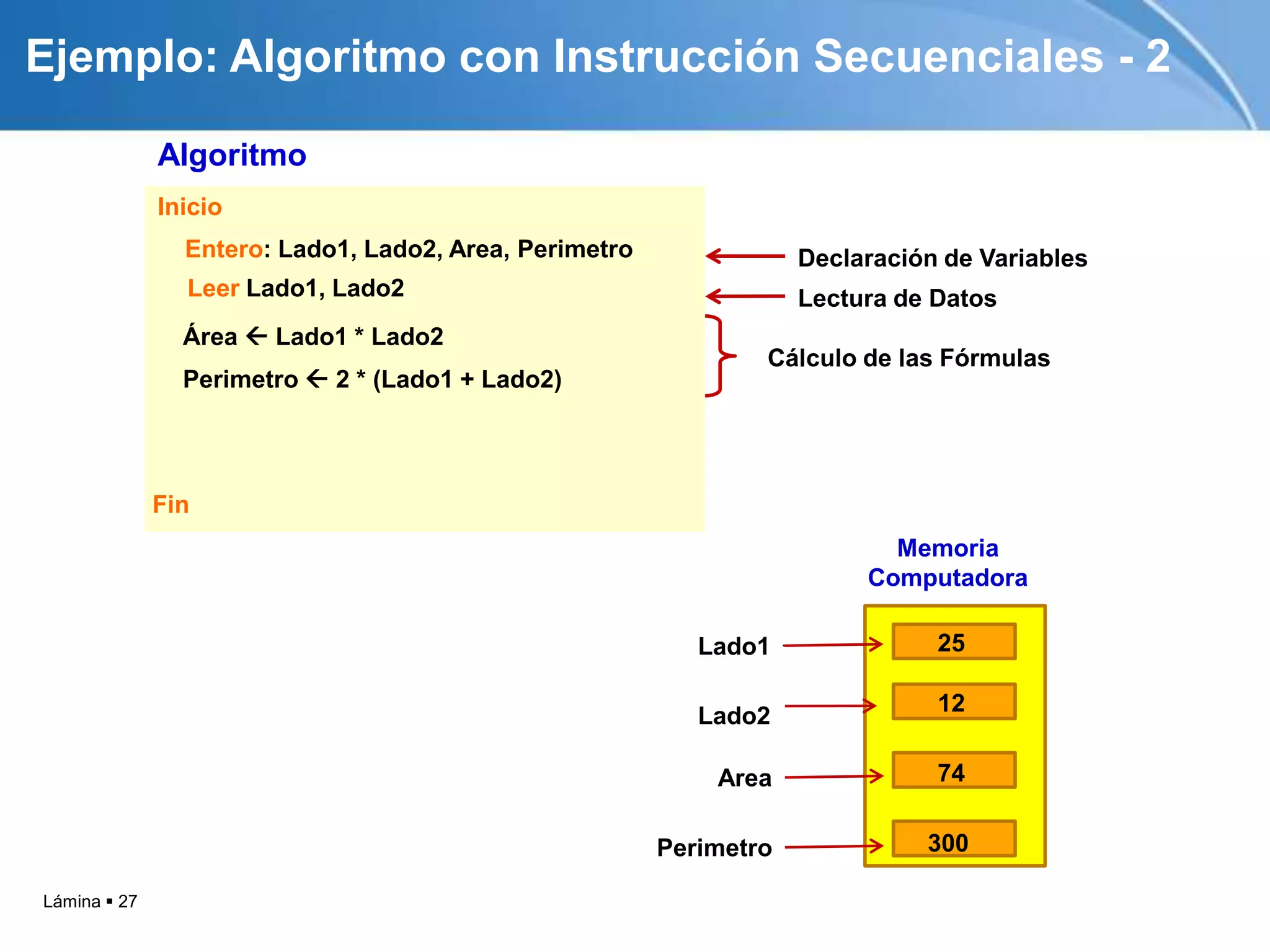

27. Ejemplo: Algoritmo con Instrucción Secuenciales - 2
Algoritmo
Inicio
Entero: Lado1, Lado2, Area, Perimetro Declaración de Variables
Leer Lado1, Lado2 Lectura de Datos
Área  Lado1 * Lado2
Cálculo de las Fórmulas
Perimetro  2 * (Lado1 + Lado2)
Fin
Memoria
Computadora
Lado1 25
12
Lado2
Area 74
Perimetro 300
Lámina  27

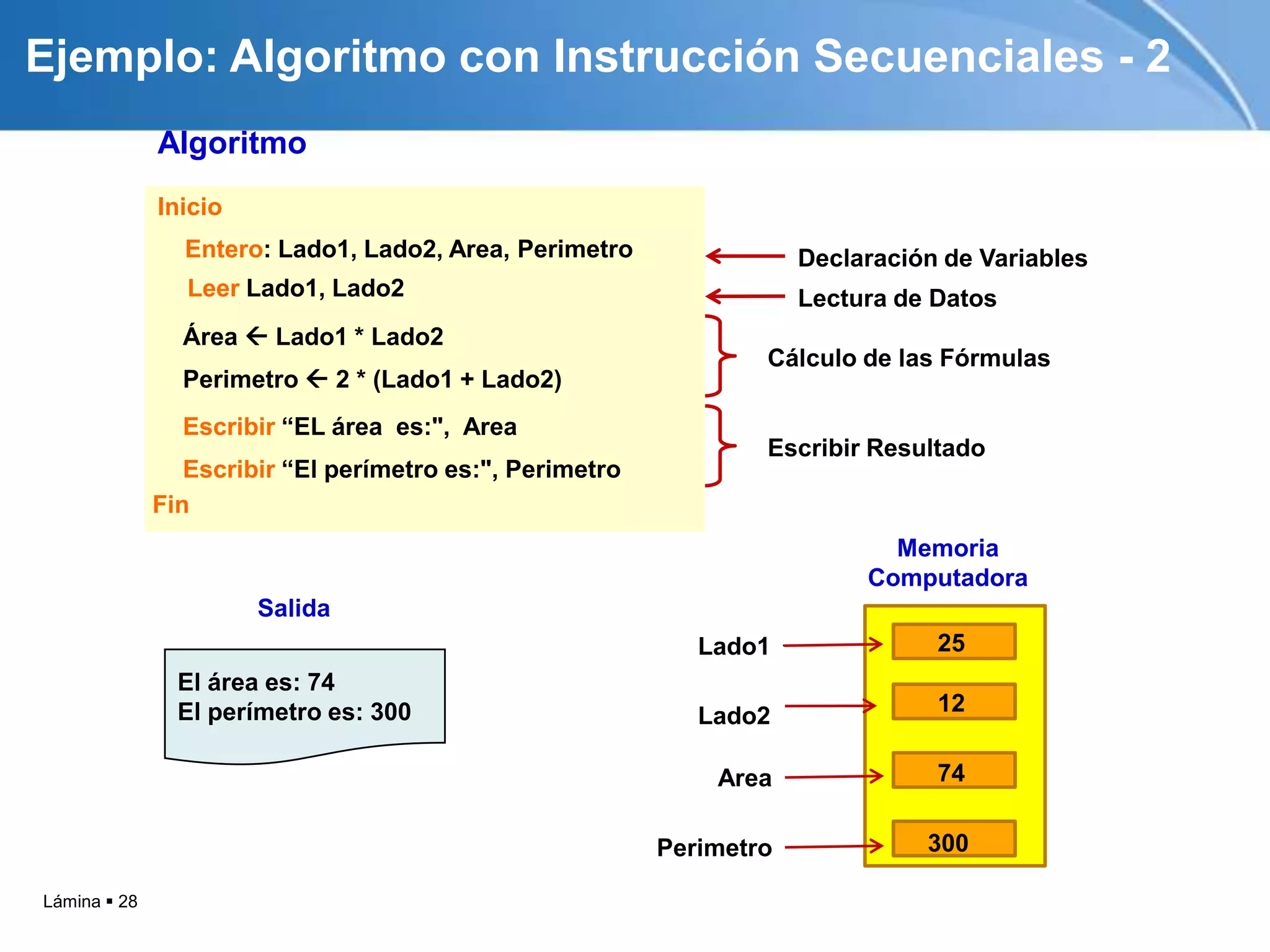

28. Ejemplo: Algoritmo con Instrucción Secuenciales - 2
Algoritmo
Inicio
Entero: Lado1, Lado2, Area, Perimetro Declaración de Variables
Leer Lado1, Lado2 Lectura de Datos
Área  Lado1 * Lado2
Cálculo de las Fórmulas
Perimetro  2 * (Lado1 + Lado2)
Escribir “EL área es:", Area
Escribir Resultado
Escribir “El perímetro es:", Perimetro
Fin
Memoria
Computadora
Salida
Lado1 25
El área es: 74
El perímetro es: 300 12
Lado2
Area 74
Perimetro 300
Lámina  28

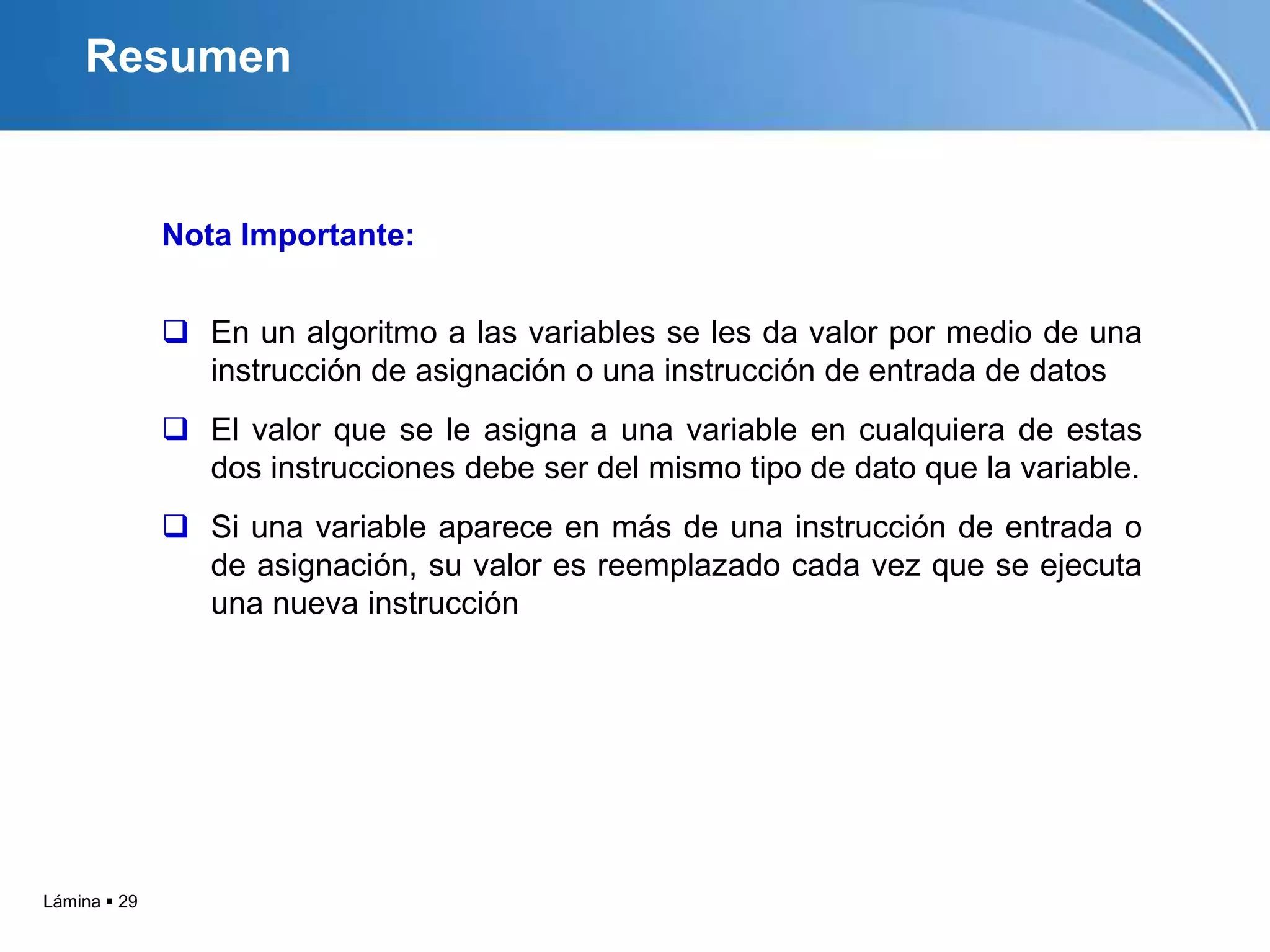

29. Resumen
Nota Importante:
 En un algoritmo a las variables se les da valor por medio de una
instrucción de asignación o una instrucción de entrada de datos
 El valor que se le asigna a una variable en cualquiera de estas
dos instrucciones debe ser del mismo tipo de dato que la variable.
 Si una variable aparece en más de una instrucción de entrada o
de asignación, su valor es reemplazado cada vez que se ejecuta
una nueva instrucción
Lámina  29

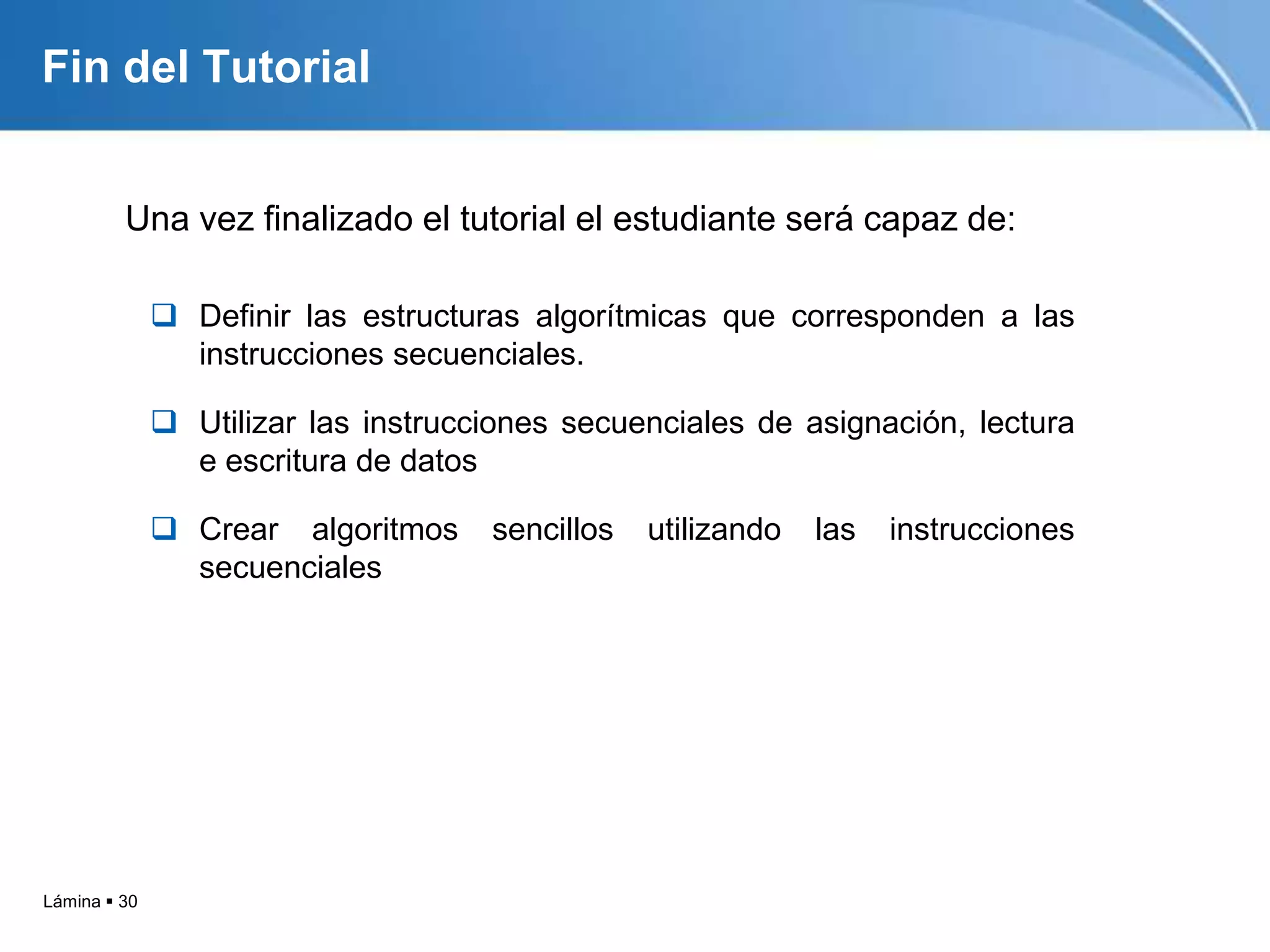

30. Fin del Tutorial
