Este documento presenta un ejercicio de geometría para dibujar un paraboloide hiperbólico en 2D y 3D. Proporciona las instrucciones y coordenadas para dibujar el plano director, las directrices y las seis generatrices que unen los puntos para formar la superficie. El objetivo es representar geométricamente esta superficie reglada no desarrollable de plano director.

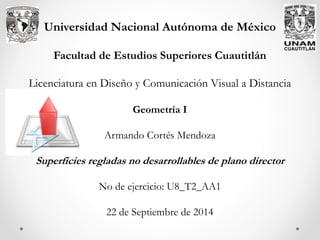

1. Universidad Nacional Autónoma de México
Facultad de Estudios Superiores Cuautitlán
Licenciatura en Diseño y Comunicación Visual a Distancia
Geometría I
Armando Cortés Mendoza
Superficies regladas no desarrollables de plano director
No de ejercicio: U8_T2_AA1
22 de Septiembre de 2014

2. Materiales
Utilizados
Planos
• Lápices 2H y HB
• Compás
• Escuadras
• Escalímetro
• Hojas de papel bond
Software
• Autocad

3. Problema 1:
Dibujar un
paraboloide
hiperbólico.
Montea 2D con el plano
director, las directrices y las
generatrices.

4. Problema 1:
Dibujar un
paraboloide
hiperbólico.

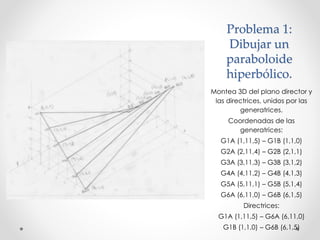

Montea 3D del plano director y
las directrices, unidos por las
generatrices.
Coordenadas de las
generatrices:
G1A (1,11,5) – G1B (1,1,0)
G2A (2,11,4) – G2B (2,1,1)
G3A (3,11,3) – G3B (3,1,2)
G4A (4,11,2) – G4B (4,1,3)
G5A (5,11,1) – G5B (5,1,4)
G6A (6,11,0) – G6B (6,1,5)
Directrices:
G1A (1,11,5) – G6A (6,11,0)
G1B (1,1,0) – G6B (6,1,5)

5. Problema 1:
Dibujar un paraboloide hiperbólico.

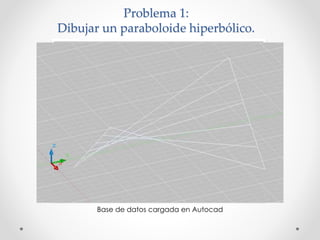

Base de datos cargada en Autocad
