El documento explica los diferentes tipos de escala que se usan en mapas y cartas. Describe la escala numérica, incluyendo la escala decimal, múltiplo de 20 y escalas diversas. También describe las escalas gráficas que dividen una recta en unidades de medida como kilómetros. Explica cómo determinar la escala de una carta mediante la comparación del terreno real con su representación en el papel.

1. Unidad II La Escala Cap. (EJNB) Juanser Arellano Aparicio

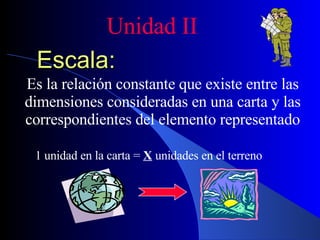

2. Escala: Es la relación constante que existe entre las dimensiones consideradas en una carta y las correspondientes del elemento representado Unidad II 1 unidad en la carta = X unidades en el terreno

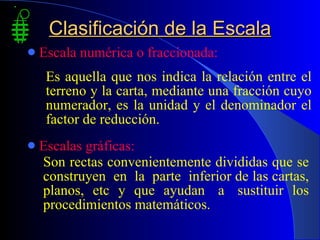

3. Clasificación de la Escala Escala numérica o fraccionada: Escalas gráficas: Son rectas convenientemente divididas que se construyen en la parte inferior de las cartas, planos, etc y que ayudan a sustituir los procedimientos matemáticos. Es aquella que nos indica la relación entre el terreno y la carta, mediante una fracción cuyo numerador, es la unidad y el denominador el factor de reducción.

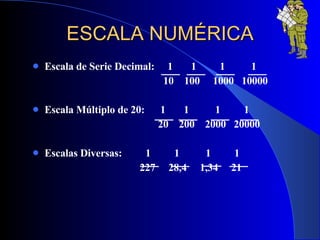

4. ESCALA NUMÉRICA Escala de Serie Decimal: 1 1 1 1 10 100 1000 10000 Escala Múltiplo de 20: 1 1 1 1 20 200 2000 20000 Escalas Diversas: 1 1 1 1 227 28,4 1,34 21

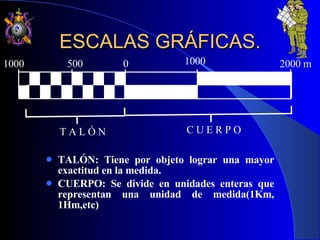

5. ESCALAS GRÁFICAS. TALÓN: Tiene por objeto lograr una mayor exactitud en la medida. CUERPO: Se divide en unidades enteras que representan una unidad de medida(1Km, 1Hm,etc) 2000 m T A L Ó N C U E R P O 1000 500 0 1000

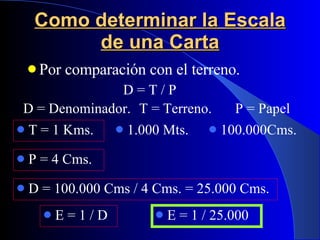

6. Como determinar la Escala de una Carta Por comparación con el terreno. D = T / P T = 1 Kms. D = Denominador. T = Terreno. P = Papel 1.000 Mts. 100.000Cms. P = 4 Cms. D = 100.000 Cms / 4 Cms. = 25.000 Cms. E = 1 / D E = 1 / 25.000

7. Preguntas
