Este documento describe las características y clasificación de las ondas electromagnéticas y las ondas sonoras, incluyendo sus diferencias. También explica el ultrasonido terapéutico, su mecanismo de acción, tipos de emisión, y aplicaciones médicas. Por último, resume las características y efectos del láser en el cuerpo.

1. AGENTES
FISICOS II

2. ONDAS ELECTROMAGNETICAS Son ondas
producidas por la
oscilación o la
aceleración de una
partícula cargada
eléctricamente.
 Las ondas
electromagnéticas
tienen las siguientes
características:
λ
Campo Eléctrico
Campo
Magnético

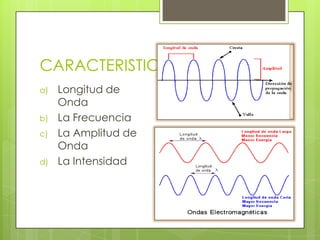

3. CARACTERISTICAS
a) Longitud de
Onda
b) La Frecuencia
c) La Amplitud de
Onda
d) La Intensidad

4. ESPECTO ELECTROMAGNETICO A MAYOR
LONGITUD DE
ONDA UNA
MENOR
FRECUENCIA
 ¿CUAL TIENE MAS
ENERGIA?

5. CLASIFICACION DE LAS ONDAS
ELECTROMAGNETICAS
Baja
Frecuencia
•de 1 a 1,000. Hz.
•TENS
Mediana
Frecuencia
•de 1,001 a 10,000 Hz.
•IF – HV -
Alta
Frecuencia
•Mayor de 10,000 Hz.: Ionizante y no Ionizante
•OC – MO - LASER

6. Diferencias entre las ondas
electromagnéticas y las sónicas
ONDAS
ELECTROMAGNETICAS
ONDAS SONICAS
No requieren de un medio
conductor para su
transmisión
Requieren siempre de un
medio para su transmisión ,
porque son ondas
mecánicas.
Se transmiten a través del
vacio
Se transmiten a través de un
medio clásico (aire, liquido,
solido)
Las partículas cargadas
eléctricamente se propagan
a través del espacio en
forma de movimientos
ondulatorios
Las ondas sónicas se
propagan a través de las
partículas de un medio
clásico con movimientos
ondulatorios
La velocidad que se La velocidad de transmisión

7. CLASIFICACION DE
ELCTROTERAPIA DE ALTA
FRECUENTES
ONDAS
ELECTROMAGNETICAS
ONDA CORTA
MAGNETOREAPIA
LASER
ONDAS SONICAS
ULTRASONIDO

8. El ultrasonido
 DEFINICION:
Son ondas mecánicas de
alta frecuencia, superiores
a los 16,000Hz, aunque las
usados en medicina
generalmente oscilan
entre los 0.5 y 3 MHz.
Se incluye dentro de
termoterapia profunda por
sus efectos térmicos.
Se denomina Ultrasonido
Terapéutico para
diferenciarla de la
aplicación diagnostica
(ecografía).

9. Cómo funciona el ultrasonido
terapéutico?
 El ultrasonido
terapéutico es un
método de
estimulación del tejido
por debajo de la
superficie de la piel
utilizando ondas
sónicas. Es un masaje
de frecuencia muy
alta que puede
penetrar hasta 4
pulgadas por debajo
de la superficie de la
piel.

10. mecanismo
 Transformación de
una corriente
eléctrica alterna en
vibración mecánica
a través del efecto
de un materia
PIEZOELECTRICO
(cristales de cuarzo
natural, titanato de
plomo-circonato
sintético).

11. Emisión continua - pulsada
 Ultrasonido
Continuo:
 Ultrasonido
Pulsado:

12. Ciclo de trabajo
 Frecuencia de
repetición de
impulsos.
 Ciclo de trabajo
de 20%: 20% del
tiempo activo y
80% de tiempo en
pausa
 Ciclo de trabajo
de 50%: 50% del
tiempo activo y
50% de tiempo en
pausa

13. ejemplo
Ciclo de Trabajo 20% Ciclo de Trabajo 50%
20
%
20%
80%
50%
50%

14. Área efectiva de emisión (era)
Cara del
trasducto
r o
cabezal
ERA

15. ¿Por qué UTILIZAR GEL O UN
MEDIO DE TRANSMISIÓN?
 hay 100% de reflexión del ultrasonido en
la interfase aire-piel y solo 0.1% de
reflexión en la interfase medio de
transmisión–piel. el medio de transmisión
(gel) elimina el aire entre el cabezal y la
piel, es usado para evitar la interfase aire-
piel con alta reflexión.

16. PIEZOELECTRICO TERMICO
Aceleración del
metabolismo
celular
Reducción del
espasmo y
contractura
muscular
Alteración de la
velocidad de la
conducción
nerviosa
Incremento de la
circulación
Incremento de la
extensibilidad
del tejido rico en
colágeno
NO TERMICO
Altera la
actividad
enzimática de
las células.
Incrementa la
permeabilidad
de la membrana
celular
Incremento de la
degranulación
del mastocito
(inflamación)
Incremento de la
síntesis de
proteínas por
fibroblastos

17. Contraindicaciones:
 Tumores Malignos
 En el embarazo
 Laminectomia
 Tromboflebitis y trombosis venosa
 Presencia de marcapasos
 En prótesis totales o parciales con
cemento

18. Precauciones:
 Inflamaciones agudas
 Placas epifisiarias
 Fracturas a bajas dosis
 Implantes de mama

19. Método de aplicación:
1. Contacto directo
2. Tratamiento bajo
el agua
3. Fonoforesis

20. tratamientos
 Condiciones posteriores a una
lesión (dislocaciones, ditorsiones
de coyunturas, inflamación
muscular tendones,etc.)
 Dolor en enfermedades
reumáticas
 Dolor de la parte inferior de la
espalda con causas
neurológicas (Ej.:dolor de raíz,
discopatías, ciática)
 Bursitis y otras condiciones
inflamatorias similares
 Síndrome del túnel carpal
 Esguinces y torceduras de
pie/dedo del pie/talón de
Aquiles
 Esguinces y torceduras de
tobillo/rodilla/pantorrilla y cuello
 Esguinces de cadera, esguinces
y torceduras de muslo

21.  Torceduras de ligamentos
 Osteoartritis
 Recuperación posterior al ejercicio(cuando el
ejercicio superó lo usual
 Fascitis plantar (espolones de talón)
 Artritis reumatoide
 Capsulitis de hombro
 Supraespinato/Infraespinato
 Síndrome del túnel tarsal
 La Tendinitis (aguda o crónica)
 Lesión de codo
 Dolor de cabeza causado por tensión
 Dolor de espalda superior e inferior
 Esguinces y torceduras de
muñeca/mano/codo/hombro

22. LASER
TM.Lic. Denisse LUNA

23. Light
Amplification by
Simulate
Emission off
Radiation
Amplificación de la
luz por emisión
estimulada de las
radiaciones

24. características
 Monocromaticidad: la luz producida es
de un solo color, la radiación se agrupa
alrededor de una sola longitud de onda
o banda angosta.
 Coherencia: la luz esta en fase, de tal
manera, que las depresiones y cúspides
de las ondas no se cruzan entres si.
 Direccionalidad: los rayos de la luz son
paralelos entre sí, casi no existe ninguna
divergencia. Se conoce también como
colimación.

25. Luz Común Luz con Laser
Incoherente Coherente
Multidireccional unidireccional
Heterocromatica Laser Monocromático
Baja luminosidad Alta luminosidad
Dispersión de la energía Concentración de la energía

26. Tipos de laser
 Según su emisión:
a) Gaseosos: He, Ne, Ar, etc.
b) Sólidos: Diodos, Rubí, etc.
c) Líquidos: Colorantes
 Según su Acción:
a) Alta potencia: quirúrgicas
b) Mediana y Baja frecuencia : Clínica

27. Penetración de la luz
660 nm Epidermis
820 nm Epidermis + Dermis (superficial)
880 nm Epidermis + Dermis ( profunda)
950 nm Epidermis + Dermis +
Hipodermis

28. Efectos biológicos
 Se absorbe en los primeros milímetros de
tejido.
 No es térmica, tiene acción estimulante
sobre ciertos procesos biológicos.
 Analgesia de zona Irradiada
 Acción antiedematosa
 Acción antiinflamatoria
 Cicatrización de heridas

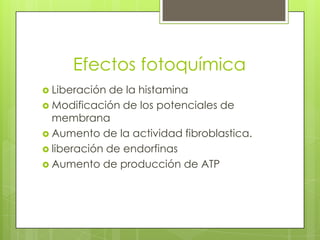

29. Efectos fotoquímica
 Liberación de la histamina
 Modificación de los potenciales de
membrana
 Aumento de la actividad fibroblastica.
 liberación de endorfinas
 Aumento de producción de ATP
