Este documento proporciona instrucciones para realizar un electrocardiograma (ECG), incluyendo la colocación de electrodos precordiales en posiciones específicas del tórax y electrodos en las extremidades, así como los materiales y pasos requeridos para aplicarlos correctamente y realizar la prueba de ECG.

1. E.C.G.

2. ELECTROCARDIÓGRAFO

3. POSICION ELECTRODOS PRECORDIALES
V1:
4º espacio intercostal, borde esternal derecho
V2:
4º espacio intercostal, borde esternal izquierdo
V3:
Punto equidistante entre V2 y V4
V4:
5º espacio intercostal izq., línea medio-clavicular
V5:
5º espacio intercostal izq., línea axilar anterior
V6:
5º espacio intercostal izq., línea axilar media

4. POSICION ELECTRODOS EXTREMIDADES
R A N V
Rojo
Negro
Amarillo
Verde

5. MATERIAL
Alcohol
Espuma rasurar
Pasta conductora
Máquina rasurar y gasas
Electrodos extremidades
Electrodos precordiales

6. PACIENTE

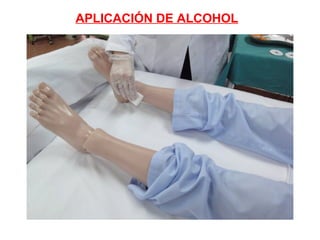

7. APLICACIÓN DE ALCOHOL

8. APLICACIÓN DE ALCOHOL

9. APLICACIÓN DE ALCOHOL

10. APLICACIÓN DE ALCOHOL

11. APLICACIÓN DE ALCOHOL

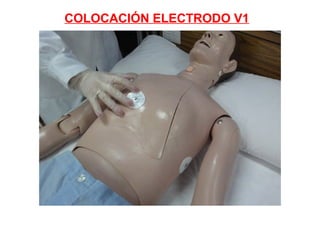

12. COLOCACIÓN ELECTRODO V1

13. COLOCACIÓN ELECTRODO V2

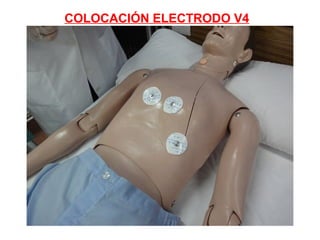

14. COLOCACIÓN ELECTRODO V4

15. COLOCACIÓN ELECTRODO V4

16. COLOCACIÓN ELECTRODO V3 (Entre V2 Y V4)

17. COLOCACIÓN ELECTRODO V5

18. COLOCACIÓN ELECTRODO V6

19. APLICACIÓN PASTA CONDUCTORA

20. APLICACIÓN PASTA CONDUCTORA

21. APLICACIÓN PASTA CONDUCTORA

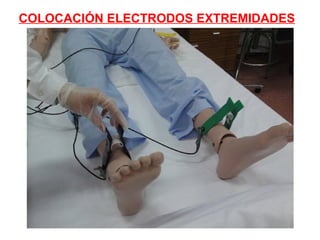

22. COLOCACIÓN ELECTRODOS EXTREMIDADES

23. COLOCACIÓN ELECTRODOS EXTREMIDADES

24. COLOCACIÓN ELECTRODOS EXTREMIDADES

25. COLOCACIÓN ELECTRODOS EXTREMIDADES

26. COLOCACIÓN ELECTRODOS EXTREMIDADES

27. Una vez colocados los electrodos precordiales y los
de las extremidades, se realiza el electrocardiograma
…Terminado el ECG, se retiran los electrodos

28. RETIRADA DE ELECTRODOS PRECORDIALES

29. RETIRADA DE ELECTRODOS PRECORDIALES

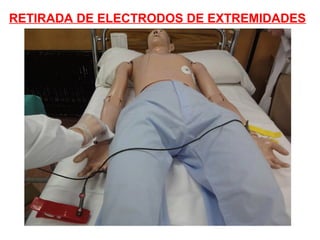

30. RETIRADA DE ELECTRODOS DE EXTREMIDADES

31. RETIRADA DE ELECTRODOS DE EXTREMIDADES
