El documento presenta la nueva línea de equipos portátiles de rayos X DRX-Revolution de Carestream. Se destacan sus características de movilidad extrema, alta calidad de imagen y productividad mejorada. Incluye varias innovaciones como una columna telescópica de gran alcance, un sistema de alineación de parrilla inalámbrico y software para mejorar la calidad de imagen y asistir al técnico. El objetivo es llevar la sala de rayos X al paciente cuando este está demasiado enfermo para moverse.

1. Carestream
Rafael Fernández
DRX-Revolution
Iberia DCS Bussiness Manager
Manuel Jiménez
Iberia Sales Service Specialist

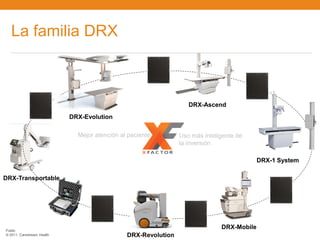

2. La familia DRX
DRX-Ascend
DRX-Evolution
Mejor atención al paciente Uso más inteligente de
la inversión
DRX-1 System
DRX-Transportable
Public
DRX-Mobile
© 2011, Carestream Health DRX-Revolution

3. p.3

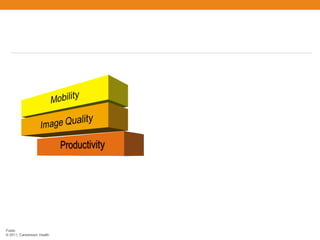

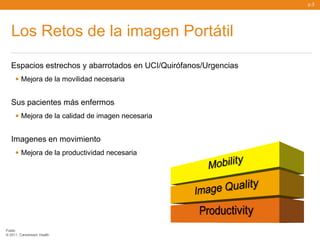

Los Retos de la imagen Portátil
DRX-REVOLUTION
Espacios estrechos y abarrotados en UCI/Quirófanos/Urgencias
X-TREME….
• Mejora de la movilidad necesaria
 Mobility
Sus pacientes más enfermos  Image Quality
• Mejora de la calidad de imagen necesaria
 Productivity
Imagenes en movimiento
• Mejora de la productividad necesaria
Public
© 2011, Carestream Health

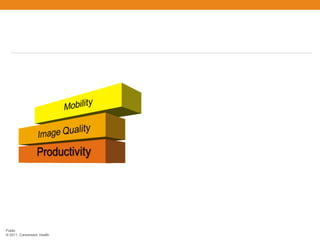

4. X-treme
Mobility
Public
© 2011, Carestream Health

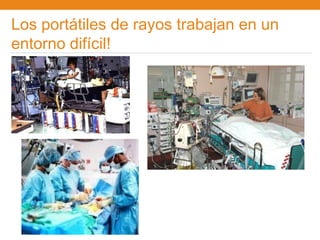

5. Los portátiles de rayos trabajan en un
entorno difícil!

6. Harías esto?

7. Podrías hacer esto………

8. O incluso esto……

9. Pero nunca harías esto……..

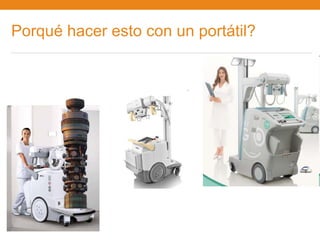

10. Porqué hacer esto con un portátil?

11. p.11

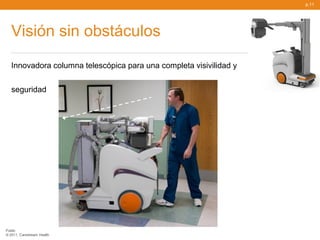

Visión sin obstáculos
Innovadora columna telescópica para una completa visivilidad y
seguridad
Public
© 2011, Carestream Health

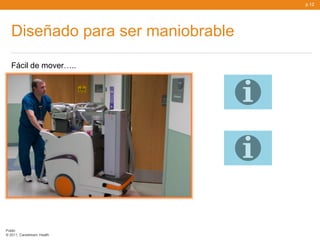

12. p.12
Diseñado para ser maniobrable
Fácil de mover…..
Public
© 2011, Carestream Health

13. p.13

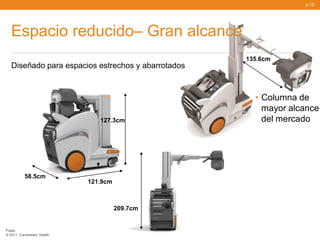

Espacio reducido– Gran alcance
135.6cm
Diseñado para espacios estrechos y abarrotados
• Columna de
mayor alcance
127.3cm del mercado
58.5cm
121.9cm
209.7cm
Public
© 2011, Carestream Health

14. X-treme
Quality
Public
© 2011, Carestream Health

15. p.15

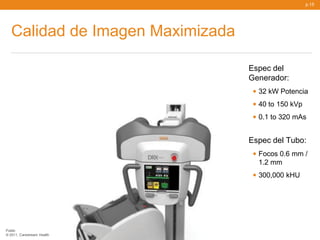

Calidad de Imagen Maximizada
Espec del
Generador:
• 32 kW Potencia
• 40 to 150 kVp
• 0.1 to 320 mAs
Espec del Tubo:
• Focos 0.6 mm /
1.2 mm
• 300,000 kHU
Public
© 2011, Carestream Health

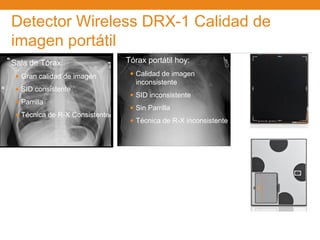

16. Detector Wireless DRX-1 Calidad de
imagen portátil
Sala de Tórax: Tórax portátil hoy:
• Gran calidad de imagen • Calidad de imagen
inconsistente
• SID consistente
• SID inconsistente
• Parrilla
• Sin Parrilla
• Técnica de R-X Consistente
• Técnica de R-X inconsistente

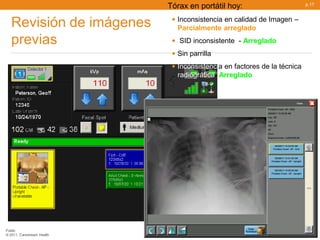

17. Tórax en portátil hoy: p.17
Revisión de imágenes • Inconsistencia en calidad de Imagen –
Parcialmente arreglado
previas • SID inconsistente - Arreglado
• Sin parrilla
• Inconsistencia en factores de la técnica
radiográfica- Arreglado
Public
© 2011, Carestream Health

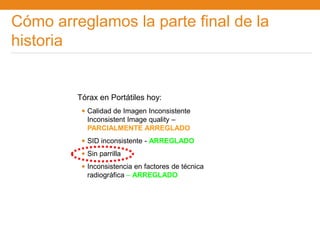

18. Cómo arreglamos la parte final de la
historia
Tórax en Portátiles hoy:
• Calidad de Imagen Inconsistente
Inconsistent Image quality –
PARCIALMENTE ARREGLADO
• SID inconsistente - ARREGLADO
• Sin parrilla
• Inconsistencia en factores de técnica
radiográfica – ARREGLADO

19. p.19

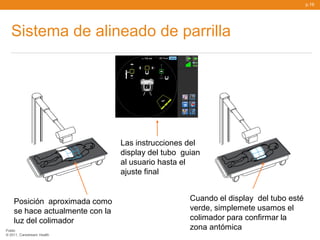

Sistema de alineado de parrilla
Las instrucciones del
display del tubo guian
al usuario hasta el
ajuste final
Posición aproximada como Cuando el display del tubo esté
se hace actualmente con la verde, simplemete usamos el
luz del colimador colimador para confirmar la
Public
zona antómica
© 2011, Carestream Health

20. p.20

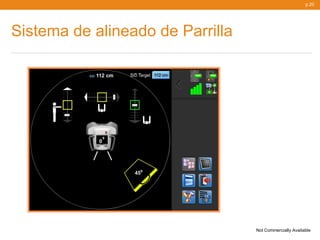

Sistema de alineado de Parrilla
Click the
highlighted
image for a
Flash
demonstration
Not Commercially Available

21. p.21
Sistema de alineado de parrilla Wireless
Frontal del soporte Reverso del soporte
de Parrilla de Parrilla
Public
© 2011, Carestream Health

22. Todo arreglado
Tórax en portátiles hoy:
• Inconsistencia en calidad de Imagen Imagen-ARREGLADO
• SID inconsistente - ARREGLADO
• Sin Parrilla – ARREGLADO
• Inconsistencia en factores de técnica radiográfica – ARREGLADO

23. Otros software para mejorar la calidad de
imagen

24. p.24

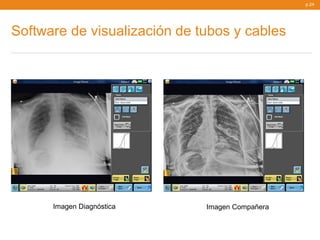

Software de visualización de tubos y cables
Imagen Diagnóstica Imagen Compañera

25. p.25

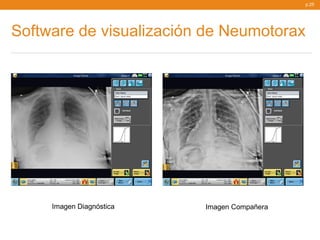

Software de visualización de Neumotorax
Imagen Diagnóstica Imagen Compañera

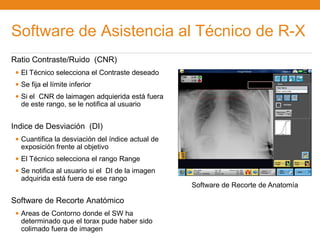

26. Software de Asistencia al Técnico de R-X
Ratio Contraste/Ruido (CNR)
• El Técnico selecciona el Contraste deseado
• Se fija el límite inferior
• Si el CNR de laimagen adquierida está fuera
de este rango, se le notifica al usuario
Indice de Desviación (DI)
• Cuantifica la desviación del índice actual de
exposición frente al objetivo
• El Técnico selecciona el rango Range
• Se notifica al usuario si el DI de la imagen
adquirida está fuera de ese rango
Software de Recorte de Anatomía
Software de Recorte Anatómico
• Areas de Contorno donde el SW ha
determinado que el torax pude haber sido
colimado fuera de imagen

27. Public
© 2011, Carestream Health

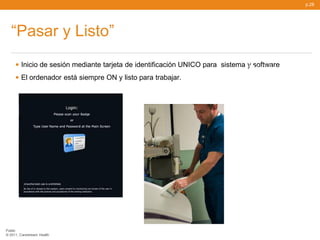

28. p.28
“Pasar y Listo”
• Inicio de sesión mediante tarjeta de identificación UNICO para sistema y software
Rápido, fácil de
• El ordenador está siempre ON y listo para trabajar. logarse
Public
© 2011, Carestream Health

29. p.29

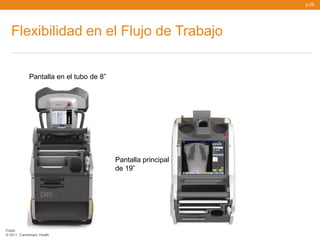

Flexibilidad en el Flujo de Trabajo
2 touch-screen
Pantalla en el tubo de 8” displays
Pantalla principal
de 19”
Public
© 2011, Carestream Health

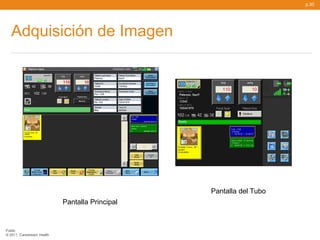

30. p.30
Adquisición de Imagen
Pantalla del Tubo
Pantalla Principal
Public
© 2011, Carestream Health

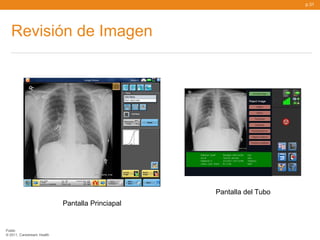

31. p.31
Revisión de Imagen
Pantalla del Tubo
Pantalla Princiapal
Public
© 2011, Carestream Health

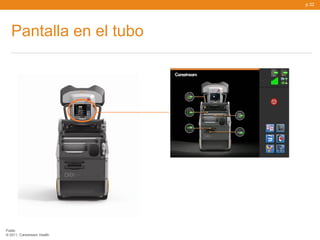

32. p.32
Pantalla en el tubo
Public
© 2011, Carestream Health

33. p.33

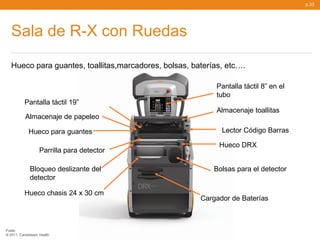

Sala de R-X con Ruedas
Hueco para guantes, toallitas,marcadores, bolsas, baterías, etc….
Pantalla táctil 8” en el
tubo
Pantalla táctil 19”
Almacenaje toallitas
Almacenaje de papeleo
Hueco para guantes Lector Código Barras
Hueco DRX
Parrilla para detector
Bloqueo deslizante del Bolsas para el detector
detector
Hueco chasis 24 x 30 cm
Cargador de Baterías
Public
© 2011, Carestream Health

34. p.34

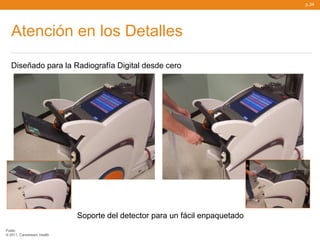

Atención en los Detalles
Diseñado para la Radiografía Digital desde cero
Soporte del detector para un fácil enpaquetado
Public
© 2011, Carestream Health

35. Cuando el paciente está demasiado enfermo para ir a la sala de
R-X
Gracias
Lleve la sala de R-X al paciente
Public
© 2011, Carestream Health

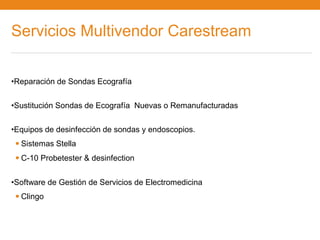

36. Servicios Multivendor Carestream
•Reparación de Sondas Ecografía
•Sustitución Sondas de Ecografía Nuevas o Remanufacturadas
•Equipos de desinfección de sondas y endoscopios.
• Sistemas Stella
• C-10 Probetester & desinfection
•Software de Gestión de Servicios de Electromedicina
• Clingo

37. Sondas ecografía
•Todos los fabricantes
Sondas de los principales fabricantes de equipo original de imágenes de
diagnóstico.
•Todos los modelos
Para todas las aplicaciones de ultrasonidos, incluidas sondas convexas, lineales,
de sector/vector, así como para ecografías transesofágicas, transvaginales y
transrectales.
•Condiciones
• Garantía de un año
• Plazo de entrega entre 10 y 12 días

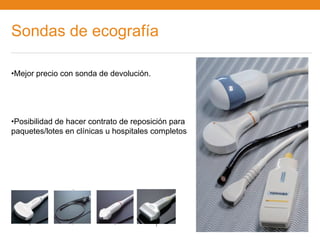

38. Sondas de ecografía
•Mejor precio con sonda de devolución.
•Posibilidad de hacer contrato de reposición para
paquetes/lotes en clínicas u hospitales completos

39. Equipos de desinfección de endoscopios y sondas

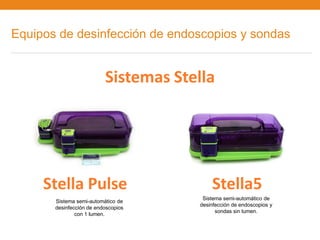

Sistemas Stella
Stella Pulse Stella5
Sistema semi-automático de
Sistema semi-automático de
desinfección de endoscopios y
desinfección de endoscopios
sondas sin lumen.
con 1 lumen.

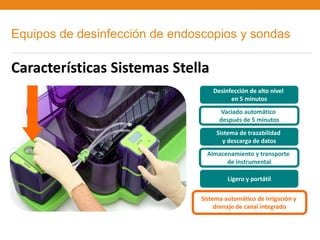

40. Equipos de desinfección de endoscopios y sondas
Características Sistemas Stella
Desinfección de alto nivel
en 5 minutos
Vaciado automático
después de 5 minutos
Sistema de trazabilidad
y descarga de datos
Almacenamiento y transporte
de instrumental
Ligero y portátil
Sistema automático de irrigación y
drenaje de canal integrado

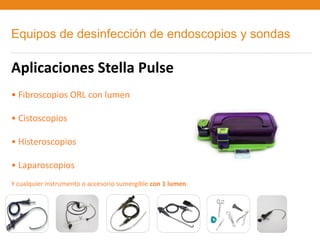

41. Equipos de desinfección de endoscopios y sondas
Aplicaciones Stella Pulse
• Fibroscopios ORL con lumen
• Cistoscopios
• Histeroscopios
• Laparoscopios
Y cualquier instrumento o accesorio sumergible con 1 lumen.

42. Equipos de desinfección de endoscopios y sondas

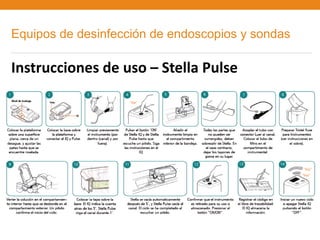

Instrucciones de uso – Stella Pulse

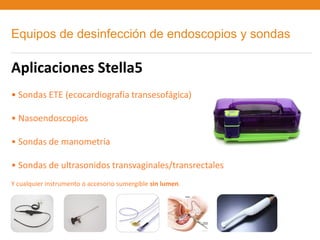

43. Equipos de desinfección de endoscopios y sondas
Aplicaciones Stella5
• Sondas ETE (ecocardiografía transesofágica)
• Nasoendoscopios
• Sondas de manometría
• Sondas de ultrasonidos transvaginales/transrectales
Y cualquier instrumento o accesorio sumergible sin lumen.

44. Equipos de desinfección de endoscopios y sondas

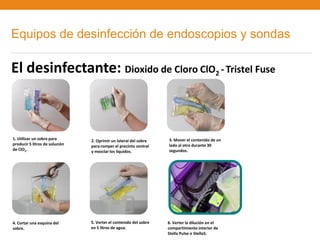

El desinfectante: Dioxido de Cloro ClO2 - Tristel Fuse
1. Utilizar un sobre para 2. Oprimir un lateral del sobre 3. Mover el contenido de un
producir 5 litros de solución para romper el precinto central lado al otro durante 30
de ClO2. y mezclar los líquidos. segundos.
4. Cortar una esquina del 5. Verter el contenido del sobre 6. Verter la dilución en el
sobre. en 5 litros de agua. compartimiento interior de
Stella Pulse o Stella5.

45. Equipos de desinfección de endoscopios y sondas

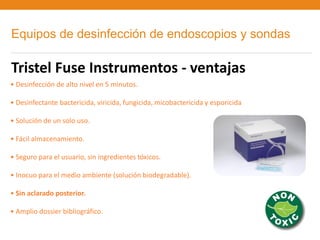

Tristel Fuse Instrumentos - ventajas
• Desinfección de alto nivel en 5 minutos.
• Desinfectante bactericida, viricida, fungicida, micobactericida y esporicida
• Solución de un solo uso.
• Fácil almacenamiento.
• Seguro para el usuario, sin ingredientes tóxicos.
• Inocuo para el medio ambiente (solución biodegradable).
• Sin aclarado posterior.
• Amplio dossier bibliográfico.

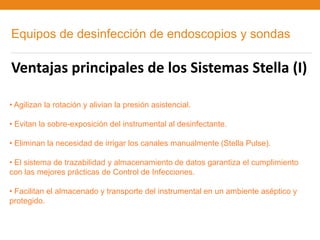

46. Equipos de desinfección de endoscopios y sondas
Ventajas principales de los Sistemas Stella (I)
• Agilizan la rotación y alivian la presión asistencial.
• Evitan la sobre-exposición del instrumental al desinfectante.
• Eliminan la necesidad de irrigar los canales manualmente (Stella Pulse).
• El sistema de trazabilidad y almacenamiento de datos garantiza el cumplimiento
con las mejores prácticas de Control de Infecciones.
• Facilitan el almacenado y transporte del instrumental en un ambiente aséptico y
protegido.

47. Equipos de desinfección de endoscopios y sondas

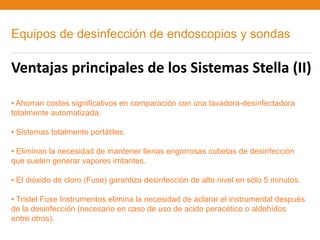

Ventajas principales de los Sistemas Stella (II)
• Ahorran costes significativos en comparación con una lavadora-desinfectadora
totalmente automatizada.
• Sistemas totalmente portátiles.
• Eliminan la necesidad de mantener llenas engorrosas cubetas de desinfección
que suelen generar vapores irritantes.
• El dióxido de cloro (Fuse) garantiza desinfección de alto nivel en sólo 5 minutos.
• Tristel Fuse Instrumentos elimina la necesidad de aclarar el instrumental después
de la desinfección (necesario en caso de uso de acido peracético o aldehídos
entre otros).

48. Sistema C-10
•Sistema totalmente automático de desinfección de sondas
•Reduce la intervención manual
•Compatible con todas las sondas sin canal del mercado
•Asegura la trazabilidad del proceso
•Posibilidad de utilizar desinfectante de un solo uso o
reutilizable de cualquier fabricante
•Sistema de medición de fuga eléctrica
•Sistema más vendido en Europa del Norte (Hecho en Suecia)

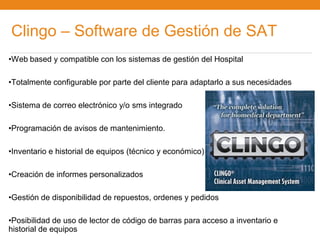

49. Clingo – Software de Gestión de SAT
•Web based y compatible con los sistemas de gestión del Hospital
•Totalmente configurable por parte del cliente para adaptarlo a sus necesidades
•Sistema de correo electrónico y/o sms integrado
•Programación de avisos de mantenimiento.
•Inventario e historial de equipos (técnico y económico)
•Creación de informes personalizados
•Gestión de disponibilidad de repuestos, ordenes y pedidos
•Posibilidad de uso de lector de código de barras para acceso a inventario e
historial de equipos
