El documento clasifica los tipos de corrosión metálica según su mecanismo de reacción y morfología del ataque. Según el mecanismo, la corrosión se divide en oxidación directa, electroquímica y química. Según la morfología del ataque, la corrosión puede ser uniforme, localizada, por picadura, resquisio, galvánica, intergranular, de cavitación, exfoliación, bajo tensión o por fatiga. El documento también describe los factores necesarios para la corrosión electroquí

1. 2da clase corrosión
Tipos de corrosión según el
mecanismo de reacción
Tipos de Corrosión según
morfología del ataque
Lab. Nº 1. Corrosión y recubrimiento
Quím. Jenny M. Fernández Vivanco

2. Clasificación de los tipos de corrosión metálica
según diversos criterios
1. Mecanismo de reacción
Oxidación directa (Seca)
Electroquímica (húmeda)
Química
(transferencia de carga directa)

3. Según el mecanismo a través del cual
se produce
Se dividen en función al mecanismo de reacción química
A) Corrosión u Oxidación Directa
Los Átomos metálicos reaccionan químicamente con la sustancia
agresiva ocurriendo en toda la superficie.
Por ejemplo la que se desarrolla a alta temperatura en ausencia de
humedad o electrolito en presencia de O2.
2Fe + O2……..2 FeO

4. Se dividen en función al mecanismo de reacción química
B) Corrosión electroquímica o Húmeda
La corrosión se debe a la actuación de pilas electroquímicas en las que la
disolución metálica ocurre en las regiones anódica (Rx Oxidación)
Fe……………….Fe+2 + 2e
El proceso no afecta por igual a toda la superficie ya que en las regiones
catódicas no hay ataque (Rx reducción)
O2 + 4e + 2H2O……………….4 (OH) –
Fe +2 + 2(OH)- ………………Fe(OH)2

5. Factores necesarios para que exista una corrosión
electroquímica
1. Metal Activo
Aquel que en un medio determinado
se corroe. Con la presencia de zonas
anódicas y catódicas.
1. Conductor eléctrico
Es metal que conduce los electrones
del ánodo al cátodo.
3. Agente Corrosivo
Cuando hay presencia de ácidos, que
conducen a la corrosión.
4. Electrolito
Medio conductor que viajan los iones
ferroso y se alejan del metal.

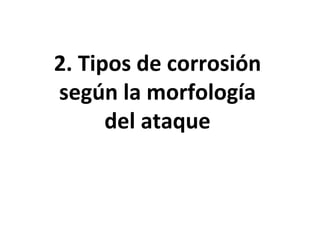

6. 2. Tipos de corrosión
según la morfología
del ataque

7. Tipo de corrosión aplicando un
examen visual
Uniforme:
Ataque sobre toda la superficie
en forma homogénea

8. Localizada:
Corrosión bajo depósitos.

9. Picadura:
Ataque creándose nódulos de
productos.

10. Resquisio:
Ataque creándose nódulos de
productos.

11. Galvánica:
Dependiente de diferente
potencial en donde se relaciona
aéreas ánodo/catodo y
composición del medio.

12. Tipo de corrosión que requiere análisis adicional de
identificación
Intergranular:
Avanza alrededor de los
bordes de grano, pierde las
propiedades mecánicas.

13. Cavitación y erosión:
formación y colapso de
burbujas de vapor en
interfaz metal –
Líquido.

14. Exfoliación:
Por lo general, ataque es
paralelo a dirección de
laminación.
Productos de corrosión
fuerzan hinchazón y
separación de capas (o
desintegración).

15. Tipo de corrosión que requiere verificación por
análisis microscópico
Corrosión bajo tensión:
Es un agrietamiento por fuerza
de tensión y se da la
formación de grietas.

16. Corrosión por fatiga:
Esfuerzo mecánico y flexión
sometida a una serie de
esfuerzos.

17. Corrosión por fragilizacion del H:
Generación de H, debido a las altas
temperaturas y altas presiones.

19. Identificar los tipos de corrosión en las
siguientes imágenes, según su ataque
Caso A: Caso B:
Tubería de agua Pilotes de un puerto

20. Caso C: Caso D:
Tubería de transporte Varillas de bombeo
combustible
Caso E: Caso F:
Elice de un avioneta Cubierta de un barco

21. En las imágenes anteriores evaluar
lo siguiente:
Identificar el tipo mecanismo de reacción producida por
corrosión
El tipo de corrosión según el ataque sufrido en la
superficie del material corroído.
Identificar los factores que se encuentran contribuyen al
deterioro del material corroído.
Presentar el trabajo la próxima semana elegir dos
imágenes trabajo individual, nota de practica en clase
(Oral).
Tamaño de letra 12 arial sin dejar espacio, se calificara
la presentación, mínimo 2 hojas sin contar la hoja de
caratula.

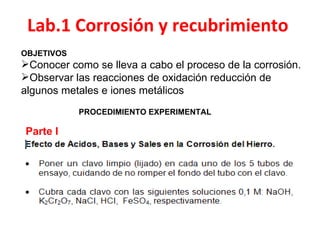

22. Lab.1 Corrosión y recubrimiento
OBJETIVOS
Conocer como se lleva a cabo el proceso de la corrosión.
Observar las reacciones de oxidación reducción de
algunos metales e iones metálicos
PROCEDIMIENTO EXPERIMENTAL
Parte I

25. Trabajo a presentar

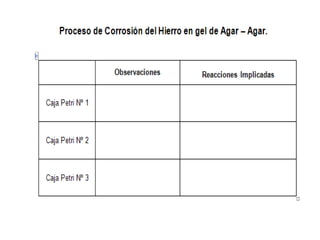

27. Parte II

28. Bibliografía
Otero Huerta, Enrique, Corrosión y degradación de
materiales, Editorial síntesis.
Gonzalez Fernandez, Jose; Control de la corrosión
estudio y medida por técnicas electroquímicas; Editorial
consejo de investigación Madrid 1989.
Pipeline_Corrosion_and_Cathodic_Protection_3E,
Marshall E. Parker, Edward G. Peattie.
Handbook of CATHODIC CORROSION (third edition)
W von Baeckmann, W Schwenk .
