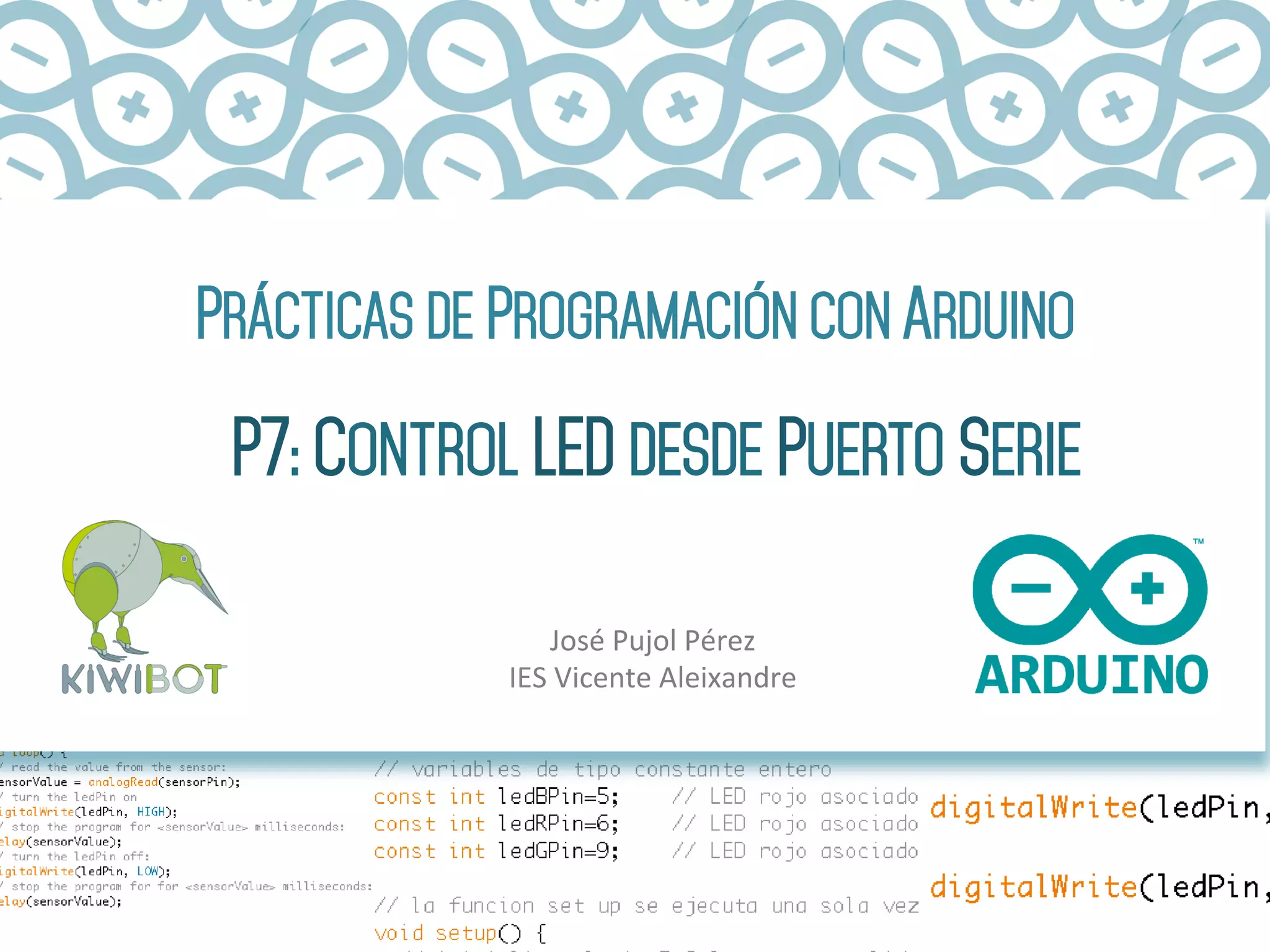

PRÁCTICAS DE PROGRAMACIÓN CON ARDUINO
P7: CONTROL LED DESDE PUERTO SERIE
José
  Pujol
  Pérez

IES
  Vicente
  Aleixandre

OBJETIVOS
•  Realizar un control remoto
•  Practicar la comunicación serie bidireccional
•  Comprender como funciona la comunicación
entre dispositivos


Ideas Previas:
•  ¿Qué es la comunicación serie?
•  ¿Qué dispositivos de un computador se comunican
mediante puerto serie?
•  ¿Podemos controlar Arduino desde otros
dispositivos?¿Cómo? ¿Desde qué dispositivos?
INTRODUCCIÓN
1º Controlar el encendido de un LED desde el teclado
del PC vía puerto serie
2º Controlar la intensidad luminosa del LED 125>
3º Controlar la intensidad luminosa del LED RGB
escribiendo:
•  r100>
•  g50>
•  b30>
HACER
•  COMUNICACIÓN SERIE
•  CÓDIGO ASCII
•  FUNCIÓN SERIAL
•  COMUNICACIÓN PC à ARDUINO
•  CONTROL LED DESDE PC
•  RECEPCIÓN DATOS NUMÉRICOS
INFORMACIÓN

COMUNICACIÓN SERIE
•  Comunica Arduino con PC u otros dispositivos
•  Utiliza los pines Rx 0 y Tx 1 conectados al
controlador FTDI
•  Permite recibir y enviar datos
•  Usa un buffer de 64 bytes
•  Usa el código ASCII

COMUNICACIÓN SERIE
Utilidades:
•  Monitorizar valores de variables
•  Depurar programas
•  Mandar comandos a Arduino desde PC
•  Conexión con módulo Bluetooth

CÓDIGO ASCII
FUNCIÓN SERIAL
- Serial.avalaible ();
Devuelve el número de bytes almacenados en el buffer
de entrada. 0 si no hay datos
- Serial.read ();
Lee el primer byte disponible en el buffer de entrada
Devuelve -1 si no hay datos
Lee el byte en formato decimal del código ASCII
Es decir si enviamos H, recibe el nº 72

COMUNICACIÓN PC àARDUINO
Recibe un dato por el puerto serie y lo imprime por él
CONTROL LED VIA PUERTO SERIE
RECEPCIÓN DATOS NUMÉRICOS
•  ¿Qué hemos conseguido hacer?


reflexionamos
