PRÁCTICAS DE PROGRAMACIÓN CON ARDUINO
P5: CONTROL LUMINOSIDAD LED RGB
José
  Pujol
  Pérez

IES
  Vicente
  Aleixandre

OBJETIVOS
•  Controlar salidas analógicas
•  Conectar entradas y salidas analógicas
•  Mapear valores
•  Uso joystick


Ideas Previas:
•  ¿Puede un microcontrolador digital dar una salida
analógica? ¿Cómo?
•  Si codificamos cada color con 1 byte, ¿cuántos
colores diferentes podemos obtener con un LED
RGB?


INTRODUCCIÓN
Controlar la intensidad luminosa y colores de
un LED RGB mediante sensores
1º- Probar y modificar programa fading cambiando
tiempos, añadiendo otro color al LED RGB...
2º- Elegir sensor (joystick), e imprimir sus valores para
ver comportamiento
3º Relacionar x,y joystick y salidas analógicas LED RG
Opcional:
4º Añadir acelerómetro para controlar el LED B
PROPUESTA DE TRABAJO
•  SALIDAS ANALÓGICAS
•  PROGRAMA FADING
•  FUNCIÓN MAP
•  ENTRADA-SALIDA ANALÓGICA
•  JOYSTICK
INFORMACIÓN

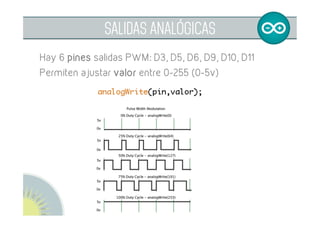

SALIDAS ANALÓGICAS
analogWrite (pin, valor);
Pin salidas PWM: D3, D5, D6, D9, D10, D11
Valor entre 0-255 (0-5v)

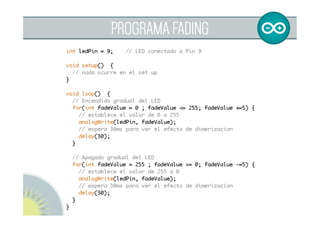

PROGRAMA FADING

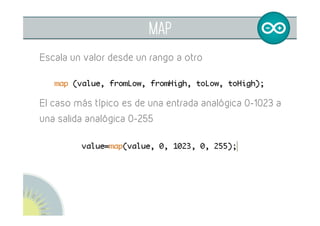

MAP
Escala un valor de un rango a otro

- map(value;fromLow;fromHigh;toLow;toHigh);
value: valor a escalar
El caso más típico es de una entrada analógica 0-1023 a
una salida analógica 0-255

sensorMapvalue=map(sensorValue;0;1023;0;255);

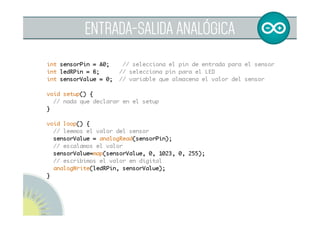

ENTRADA-SALIDA ANALÓGICA

JoYSTICK
Está constituido por dos potenciómetros (x, y) y un
pulsador z

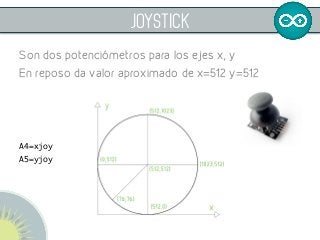

JoYSTICK
Son dos potenciómetros para los ejes x, y
En reposo da valor aproximado de x=512 y=512



A4=xjoy
A5=yjoy

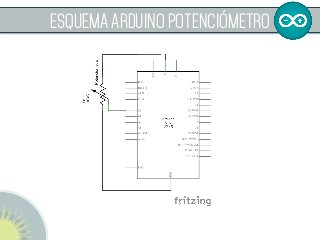

ESQUEMA ARDUINO POTENCIÓMETRO

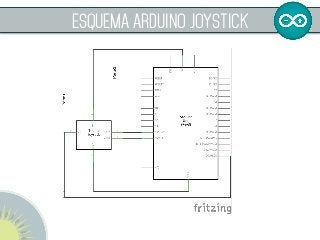

ESQUEMA ARDUINO JOYSTICK

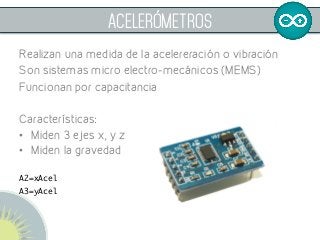

ACELERÓMETROS
Realizan una medida de la acelereración o vibración
Son sistemas micro electro-mecánicos (MEMS)
Funcionan por capacitancia
Características:
•  Miden 3 ejes x, y z
•  Miden la gravedad

A2=xAcel
A3=yAcel

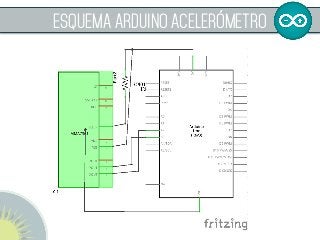

ESQUEMA ARDUINO ACELERÓMETRO
•  ¿Qué hemos conseguido hacer?


reflexionamos

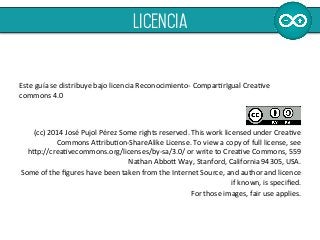

Este
  guía
  se
  distribuye
  bajo
  licencia
  Reconocimiento-­‐
  ComparBrIgual
  CreaBve

commons
  4.0






(cc)
  2014
  José
  Pujol
  Pérez
  Some
  rights
  reserved.
  This
  work
  licensed
  under
  CreaBve

Commons
  AOribuBon-­‐ShareAlike
  License.
  To
  view
  a
  copy
  of
  full
  license,
  see









hOp://creaBvecommons.org/licenses/by-­‐sa/3.0/
  or
  write
  to
  CreaBve
  Commons,
  559

Nathan
  AbboO
  Way,
  Stanford,
  California
  94305,
  USA.


Some
  of
  the
  figures
  have
  been
  taken
  from
  the
  Internet
  Source,
  and
  author
  and
  licence

if
  known,
  is
  specified.


For
  those
  images,
  fair
  use
  applies.


licencia
