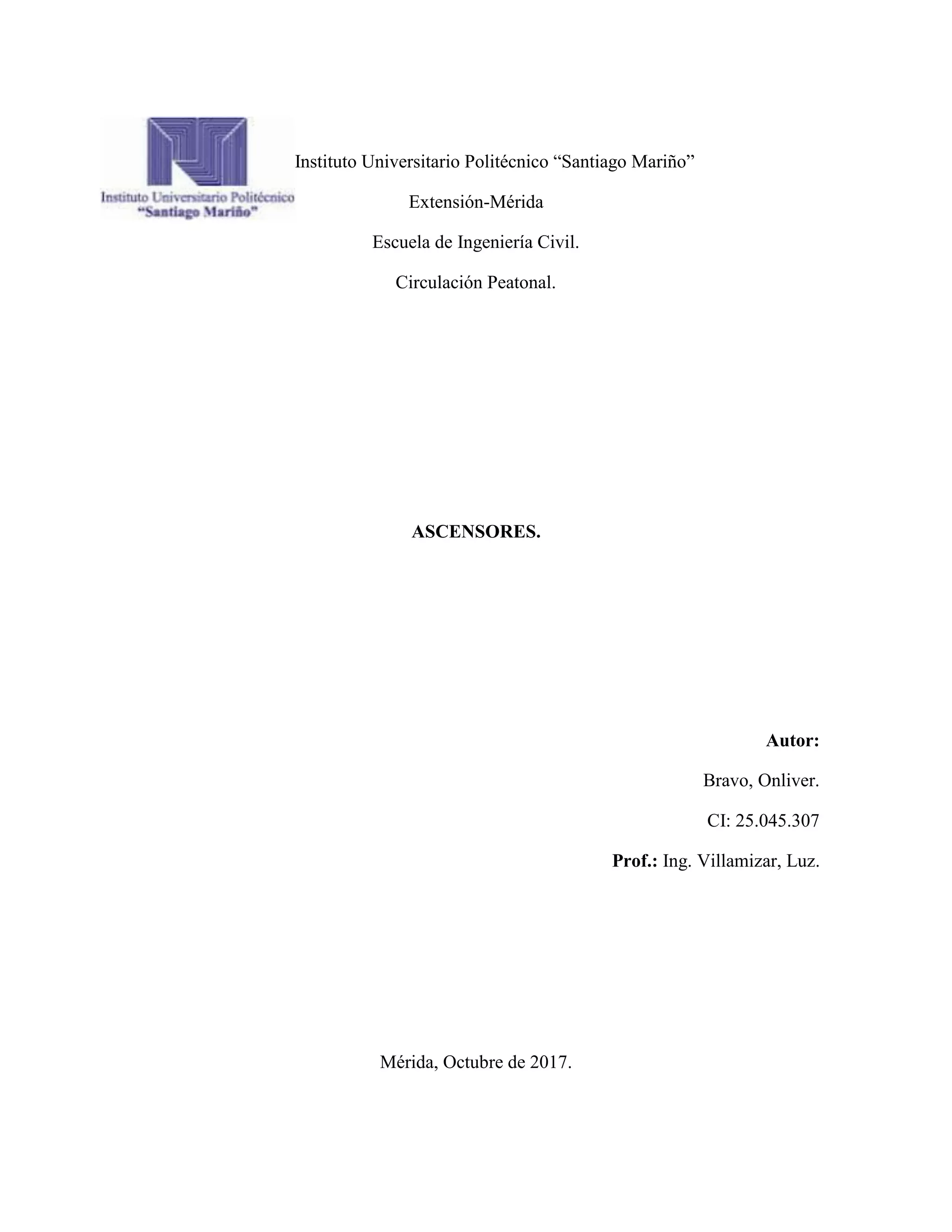

1. Instituto Universitario Politécnico “Santiago Mariño”
Extensión-Mérida
Escuela de Ingeniería Civil.
Circulación Peatonal.
ASCENSORES.
Autor:
Bravo, Onliver.
CI: 25.045.307
Prof.: Ing. Villamizar, Luz.
Mérida, Octubre de 2017.

2. INTRODUCCIÓN.
Los ascensores son aparatos elevadores que se emplean para subir o
bajar los pisos de los edificios.
Los primeros ascensores consistían en un largo cilindro hundido
verticalmente en el suelo y provisto de un émbolo cuyo vástago llevaba fijada en
su extremo la jaula o cabina.
Al abrirse una válvula automática el agua penetraba en el cilindro y
empujaba hacia arriba el émbolo y la cabina, hasta que esta alcanzaba la altura
del piso deseado.
Para bajar se abría una válvula inferior por la cual se vaciaba el agua.
Actualmente, el ascensor es un aparato que se utiliza para transportar
verticalmente, o por una pendiente muy pronunciada personas y cargas.
En esta investigación se hará un análisis descriptivo del ascensor,
evaluando el nivel de accesibilidad de los mismos, estudiando las partes y
elementos que los constituyen, la normativa que lo rigen, para finalmente realizar
las conclusiones pertinentes al tema

3. DEFINICIÓN E IMPORTANCIA DEL USO DEL ASCENSOR.
La palabra ascensor deriva del verbo ascender, que proviene del latín
scandare que significa trepar, por lo tanto ascensor es lo que va hacia arriba,
que trepa hacia lo alto.
Los ascensores son aparatos que permiten elevarse, se forman de partes
electricas, mecanicas y electromecanicas. Su uso es importante ya que es un
sistema de transporte vertical diseñado para movilizar personas y cargas, de
manera rapida, sencilla y eficaz.

4. CLASIFICACIÓN DE LOS ASCENSORES.
.
clasificaciondelosascensores
Ascensor eléctrico: Es una instalación que consta de una cabina
sustentada por una armazón pendiente de los cables y provistas de
zapatas, gracias a las cuales se desliza en las guías verticales de acero. El
torno tiene tambores con ranuras helicoidales para guiar los cables y
aumentar su adherencia. El motor está previsto de frenos
electromagnéticos que permiten la parada de la cabina al nivel exacto del
piso.
Ascensores de microprocesadores: Estos disponen de
microprocesadores que registran las llamadas constantemente y las
ordenan de modo que, tanto al subir y bajar, el ascensor se vaya
parando en el orden de los pisos, para atenderlas.
Ascensores no destinados al uso de
personas: También conocidos como
montacargas.

5. PARTES QUE CONFORMAN UN ASCENSOR.
Partes del ascesor
cuadro de
maniobra
Cabina motor
Cuarto de
máquinas

6. ESPECIFICACIONES TÉCNICAS DE LOS ASCENSORES.
Capacidad de carga: 320 Kg. (4 personas) A 1000 Kg. (13 personas).
Velocidad: 1,00 m/s y 1,6 m/s
Recorrido: máximo 45 m. (16 paradas)
Equipo de tracción: Máquina sellada sin engranajes y motor de imanes
permanentes.
Cuadro de maniobra:
Control digital de frecuencia variable en lazo cerrado.
Sistema modular MCS, por microprocesadores y comunicación en serie.
Situado en la columna del piso superior (opcionalmente se puede instalar en el
penúltimo piso).
Sistema de monitorización remota REM 5.0 (opcional) que previene posibles
averías antes de que sucedan.
Maniobra:
Automática simple.
Colectiva en bajada.
Colectiva selectiva (en subida y bajada).
Agrupamiento duplex y triplex.
Embarques de cabina: uno o dos accesos a 180 / 90 grados.
NORMATIVA VENEZOLANA APLICABLE PARA EL USO DEL ASCENSOR EN
EDIFICACIONES.
Norma Venezolana COVENIN 621-2: 1994. Código Nacional de ascensores para
pasajeros. Recinto del pozo y construcciones afines. Esta norma establece que

7. toda compañía que preste servicio de mantenimiento, deberá verificar el
funcionamiento óptimo de la maquinaria de un ascensor, el estado del sistema de
frenado de la máquina de tracción, para proceder a dar mantenimiento o cambiar
las piezas en caso de ser necesario.
En caso de que existan cables de suspensión rotos, los mismos se
cambiaran a razón de Cable de tipo 8*19: 40 roturas/m y Cable de tipo 6*19: 25
roturas/m.
se debe inspeccionar minuciosamente la cadena de compensación, hacer
limpieza y lubricación de las partes que lo requieran, constatar el aislamiento de la
instalación eléctrica y por último, toda compañía que preste servicio de
mantenimiento de ascensores, deberá cumplir con lo establecido en las Normas
Venezolanas COVENIN 621.

8. REPLANTEO E INTERPRETACIÓN DE PLANOS.
Para el replanteo se procederá de igual manera que el replanteo de la
construcción convencional, haciendo uso de un hilo, escuadras y jalones, para
nivelar el terreno.
Para interpretar los planos se ha de tener en cuenta la siguiente simbología:
Cabina en planta.
Puerta de acceso y salida del ascensor
Motor
Circuitos eléctricos.

9. IMPORTANCIA DE LA ACCESIBILIDAD AL MEDIO FÍSICO PARA TODO TIPO
DE USUARIO Y EL USO DEL ASCENSOR EN EDIFICACIONES PÚBLICAS.
La importancia del uso del ascensor es simple, permiten la circulación de
discapacitados, y los mismos pueden manejarse con facilidad por los lugares
públicos o privados. Además facilitan la circulación de la población en general
porque disminuyen esfuerzos. Permiten mover un gran número de personas u
objetos de un piso a otro y se usan frecuentemente en lugares de uso público, por
tanto son importantes para todo tipo de usuarios.

10. CONCLUSIONES Y RECOMENDACIONES.
El mantenimiento del ascensor resulta de vital importancia para que el uso
de este aparato resulte seguro.
Su funcionalidad y seguridad son los dos parámetros más importantes,
que determinan su calidad y eficiencia. En tal caso, es necesario que se lleve a
cabo un mantenimiento regular y en condiciones apegadas al Código Nacional de
ascensores, para que el ascensor, realice sus funciones de elemento de
circulación vertical y este perfectamente preparado para este cometido.

11. REFERENCIAS BIBLIOGRAFICAS.
COVENIN (621-5:1994). Norma venezolana: Código Nacional para ascensores de
pasajeros. Recuperado el 14 de Octubre de 2017. Disponible en:
www.fondonorma.org.ve/
Marc, A (2004). Interpretación, instalación y diseño de ascensores. Tesis doctoral
ETSI Telecomunicación. Universidad politécnica de Madrid- España.
