Este documento describe los pasos para el armado y construcción de losas de concreto. Incluye la selección del refuerzo de acuerdo a la tabla de cargas, el armado de la losa y colocación de la malla electrosoldada, y el vaciado y curado del concreto. También discute el refuerzo requerido para losas sobre estructuras metálicas usando platabandas soldadas y pernos de corte.

1. Armado de losas

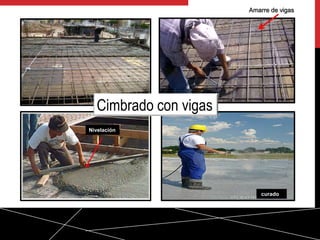

4. Amarre de vigas
Nivelación
curado
Cimbrado con vigas

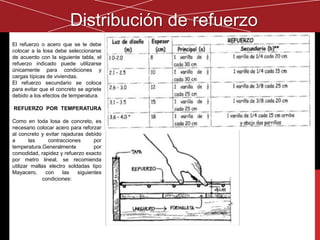

5. El refuerzo o acero que se le debe
colocar a la losa debe seleccionarse
de acuerdo con la siguiente tabla, el
refuerzo indicado puede utilizarse
únicamente para condiciones y
cargas típicas de viviendas.
El refuerzo secundario se coloca
para evitar que el concreto se agriete
debido a los efectos de temperatura.
REFUERZO POR TEMPERATURA
Como en toda losa de concreto, es
necesario colocar acero para reforzar
al concreto y evitar rajaduras debido
a las contracciones por
temperatura.Generalmente por
comodidad, rapidez y refuerzo exacto
por metro lineal, se recomienda
utilizar mallas electro soldadas tipo
Mayacero, con las siguientes
condiciones:

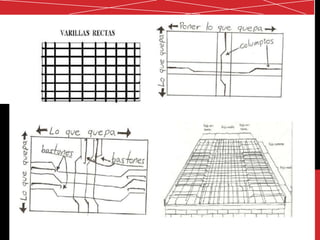

Distribución de refuerzo

6. Armado con viguetas

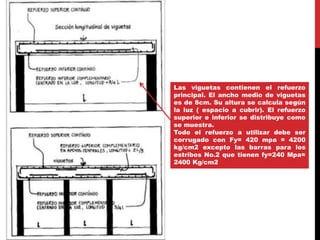

7. Las viguetas contienen el refuerzo
principal. El ancho medio de viguetas
es de 8cm. Su altura se calcula según
la luz ( espacio a cubrir). El refuerzo
superior e inferior se distribuye como
se muestra.
Todo el refuerzo a utilizar debe ser
corrugado con Fy= 420 mpa = 4200
kg/cm2 excepto las barras para los
estribos No.2 que tienen fy=240 Mpa=
2400 Kg/cm2

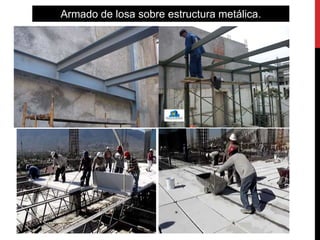

8. Armado de losa sobre estructura metálica.

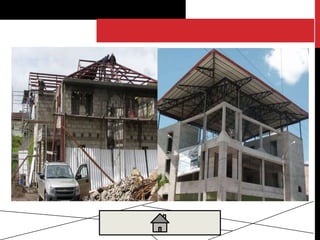

11. PROCEDIMIENTO
1.- Revisión de la Estructura.
2.- Selección de Losacero de acuerdo a: tabla de
cargas y sobrecargas admisibles.
3.- Armar la losacero, y colocarlas
4.- Vaciar el concreto hasta alcanzar la altura
determinada.
5.- Malla electro soldada.
6.- Recibir el acabado.
Refuerzo de perfiles metálicos existentes mediante la soldadura
de platabandas o perfiles soldados.
Para el forjado, el refuerzo de la sección de acero inicial se efectúa
mediante añadido de platabandas y/o perfiles metálicos que se fijan a
la viga original mediante soldadura, pernos de anclaje o métodos de
encolado. Los refuerzos normalmente se localizan bajo el ala inferior,
o eventualmente sobre el alma de los perfiles existentes. Cuando es
accesible, el ala superior también puede reforzarse.
En general, se compensa la falta de rigidez de las vigas añadiendo
platabandas sobre las alas que permiten incrementar al máximo la
inercia de la nueva sección.

12. A los componentes convencionales de una
losa de hormigón armado (hormigón y acero)
hay que sumar los mecanismos de conexión
entre la losa de hormigón y las vigas de
perfiles de acero. Esta conexión mecánica
será la que permita el traspaso eficiente de los
esfuerzos de la losa de entrepiso a las vigas y
a través de ellas a las columnas. Esto último
es particularmente importante si se requiere
que la losa actúe como diafragma rígido y
absorba parte de los esfuerzos horizontales
que actúan sobre la estructura. Para esta
conexión losa-viga se usan:
Pernos de corte (stud) de alta resistencia:
soldados a las vigas metálicas a un
distanciamiento definido por cálculo, penetran
en la losa asegurando una conexión que evita
los desplazamientos relativos entre los
elementos que se conectan.

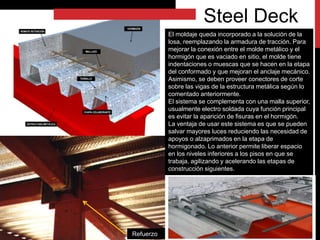

13. El moldaje queda incorporado a la solución de la
losa, reemplazando la armadura de tracción. Para
mejorar la conexión entre el molde metálico y el
hormigón que es vaciado en sitio, el molde tiene
indentaciones o muescas que se hacen en la etapa
del conformado y que mejoran el anclaje mecánico.
Asimismo, se deben proveer conectores de corte
sobre las vigas de la estructura metálica según lo
comentado anteriormente.
El sistema se complementa con una malla superior,
usualmente electro soldada cuya función principal
es evitar la aparición de fisuras en el hormigón.
La ventaja de usar este sistema es que se pueden
salvar mayores luces reduciendo las necesidad de
apoyos o alzaprimados en la etapa de
hormigonado. Lo anterior permite liberar espacio
en los niveles inferiores a los pisos en que se
trabaja, agilizando y acelerando las etapas de
construcción siguientes.
Steel Deck
Refuerzo

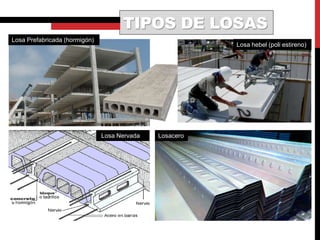

14. TIPOS DE LOSAS
Losa Prefabricada (hormigón)
Losa Nervada
Losa hebel (poli estireno)
Losacero

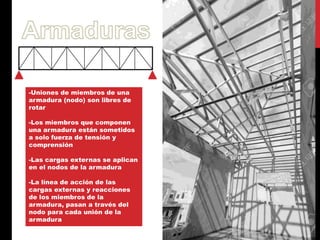

16. -Uniones de miembros de una
armadura (nodo) son libres de
rotar
-Los miembros que componen
una armadura están sometidos
a solo fuerza de tensión y
comprensión
-Las cargas externas se aplican
en el nodos de la armadura
-La línea de acción de las
cargas externas y reacciones
de los miembros de la
armadura, pasan a través del
nodo para cada unión de la
armadura

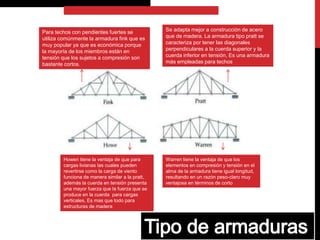

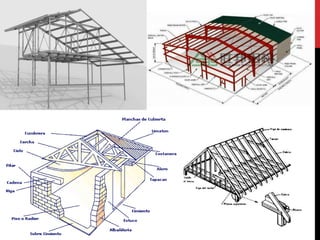

18. Howen tiene la ventaja de que para
cargas livianas las cuales pueden
revertirse como la carga de viento
funciona de manera similar a la pratt,
además la cuerda en tensión presenta
una mayor fuerza que la fuerza que se
produce en la cuerda para cargas
verticales, Es mas que todo para
estructuras de madera
Warren tiene la ventaja de que los
elementos en compresión y tensión en el
alma de la armadura tiene igual longitud,
resultando en un razón peso-claro muy
ventajosa en términos de corto
Se adapta mejor a construcción de acero
que de madera. La armadura tipo pratt se
caracteriza por tener las diagonales
perpendiculares a la cuerda superior y la
cuerda inferior en tensión, Es una armadura
más empleadas para techos
Para techos con pendientes fuertes se
utiliza comúnmente la armadura fink que es
muy popular ya que es económica porque
la mayoría de los miembros están en
tensión que los sujetos a compresión son
bastante cortos.

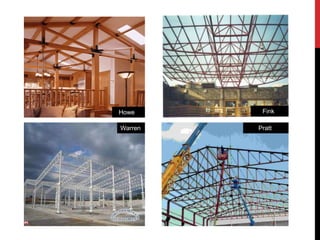

19. Howe
PrattWarren
Fink
