El documento describe las principales partes de un motor asincrónico monofásico. Estas partes incluyen la carcasa, las tapas, el estator, el rotor, las bobinas y la plaqueta disyuntor. El estator y el rotor están construidos con láminas de chapa de silicio. Las bobinas están alojadas en ranuras del estator y constan de dos campos, uno para el arranque y otro para el trabajo. La plaqueta disyuntor conecta y desconecta automáticamente la alimentación del campo de arranque.

1. MOTOR ASINCRONICO MONOFÁSICO SUS PARTES

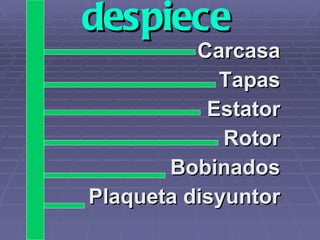

2. despiece Carcasa Tapas Estator Rotor Bobinados Plaqueta disyuntor

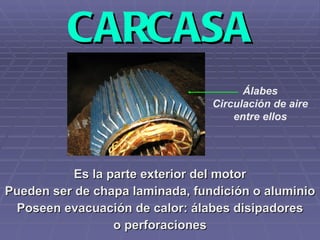

3. CARCASA Es la parte exterior del motor Pueden ser de chapa laminada, fundición o aluminio Poseen evacuación de calor: álabes disipadores o perforaciones Álabes Circulación de aire entre ellos

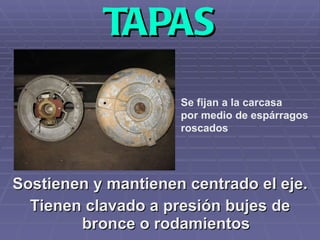

4. TAPAS Sostienen y mantienen centrado el eje. Tienen clavado a presión bujes de bronce o rodamientos Se fijan a la carcasa por medio de espárragos roscados

5. ESTATOR Es la parte estática del motor Parte interior, que también se lo conoce con el nombre de palastro ranurado, en el cual se alojan las bobinas (devanado) Construido de láminas de chapa al silicio

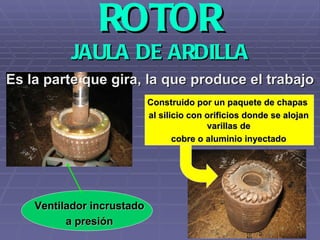

6. ROTOR JAULA DE ARDILLA Es la parte que gira, la que produce el trabajo Ventilador incrustado a presión Construido por un paquete de chapas al silicio con orificios donde se alojan varillas de cobre o aluminio inyectado

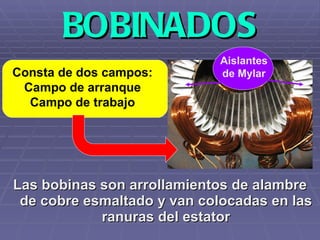

7. BOBINADOS Las bobinas son arrollamientos de alambre de cobre esmaltado y van colocadas en las ranuras del estator Consta de dos campos: Campo de arranque Campo de trabajo Aislantes de Mylar

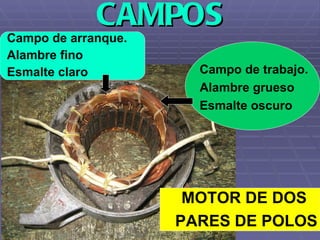

8. CAMPOS Campo de arranque. Alambre fino Esmalte claro MOTOR DE DOS PARES DE POLOS Campo de trabajo. Alambre grueso Esmalte oscuro

9. ESQUEMA DE UBICACIÓN DE LOS CAMPOS

10. PLAQUETA DISYUNTOR Plaqueta Interruptor centrífugo

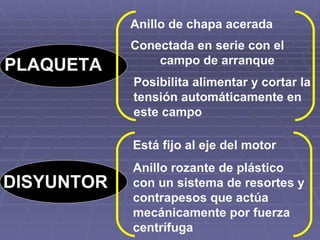

11. PLAQUETA Conectada en serie con el campo de arranque Anillo de chapa acerada Posibilita alimentar y cortar la tensión automáticamente en este campo Está fijo al eje del motor Anillo rozante de plástico con un sistema de resortes y contrapesos que actúa mecánicamente por fuerza centrífuga DISYUNTOR

12. CAPACITOR Se utiliza como método de arranque, para mejorar el factor de potencia cuando se inicia éste. Se conecta en serie con la plaqueta disyuntor y el campo de arranque Su capacidad se mide en microfaradios Dispositivo que tiene la capacidad de acumular gran cantidad de electricidad
