El documento describe tres tipos de reacciones que pueden actuar sobre una estructura bidimensional: 1) reacciones equivalentes a una fuerza con una línea de acción conocida, 2) reacciones equivalentes a una fuerza de magnitud y dirección desconocidas, y 3) reacciones equivalentes a una fuerza y un par. También explica el equilibrio de un cuerpo rígido bidimensional y presenta varios problemas de mecánica de estructuras para determinar las reacciones en diferentes apoyos.
Una viga de concreto se refuerza con tres varillas de acero colocadas como se muestra en la figura. El módulo de elasticidad es de 3×〖10〗^6 psi para el concreto y 30×〖10〗^6 psi para el acero. Con un esfuerzo permisible de 1350 psi para el concreto y 20 ksi para el acero, determine el momento flector máximo positivo permisible en la viga.
Una viga de concreto se refuerza con tres varillas de acero colocadas como se muestra en la figura. El módulo de elasticidad es de 3×〖10〗^6 psi para el concreto y 30×〖10〗^6 psi para el acero. Con un esfuerzo permisible de 1350 psi para el concreto y 20 ksi para el acero, determine el momento flector máximo positivo permisible en la viga.
This work was done by students of the National University of Engineering, since in everyday life we find structures and materials with different properties in which talk about their effort and deformation.
Un Motor eléctrico tiene un par de torsión de 800 N*m sobre el eje de acero ABCD cuando gira a una velocidad constante. Las especificaciones de diseño requieren que el diámetro del eje sea uniforme de A hasta D y que el ángulo de giro entre A y D no exceda de 1,5°. si se sabe que el cortante máximo debe ser menor o igual a 60MPa y que G=77GPa, determine el diámetro que puede utilizarse para el eje
Tabla de Centroide y Momento de Inercia de Figuras ComunesAlva_Ruiz
1. Rectángulo
2. Triangulo
3. Circulo
4. Medio Circulo
5. Cuarto Circulo
6.Media Elipse
7. Cuarto Elipse
8. Parábola
9. Media Parábola
10. Extracto Parabólico
11. Extractos de forma general
This work was done by students of the National University of Engineering, since in everyday life we find structures and materials with different properties in which talk about their effort and deformation.
Un Motor eléctrico tiene un par de torsión de 800 N*m sobre el eje de acero ABCD cuando gira a una velocidad constante. Las especificaciones de diseño requieren que el diámetro del eje sea uniforme de A hasta D y que el ángulo de giro entre A y D no exceda de 1,5°. si se sabe que el cortante máximo debe ser menor o igual a 60MPa y que G=77GPa, determine el diámetro que puede utilizarse para el eje
Tabla de Centroide y Momento de Inercia de Figuras ComunesAlva_Ruiz
1. Rectángulo
2. Triangulo
3. Circulo
4. Medio Circulo
5. Cuarto Circulo
6.Media Elipse
7. Cuarto Elipse
8. Parábola
9. Media Parábola
10. Extracto Parabólico
11. Extractos de forma general
PRINCIPIOS DE ESTAticA
I Mecanica
................................................................
I
2
Conceptos fundamentales
.................................................
I
3 Escalares y vectores 3
4
Leyes de Newton
........................................................
6
5 Ley de la gravitaci6n 9
6
Precision, limites y aproximaciones
..,.....................................
9
7 Descripcion de los problemas de estatica II
2.
SISTEMAS DE FUERZA
8 Introduccion IS
9 Fuerza 15
10 Monknto
...............................................................
28
11 Par 38
12 Resultantes de sistemas de fuerzas 49
3.
EQUILIBRIO
14 Aislamiento de un sistema mecanico 63
13 Introduccion 63
15 Condiciones de equilibrio .* 74
16 Adecuacion de las ligaduras js •
...............•..........................
109
4.
ESTRUCTURAS
17 Estructuras 119
18 Armaduras planas.
.. . . .
119
19 Arrnaduraeespaciales •
...................... ............................
140
20 Entramados y maquinas 148
21 Vigascon cargas concentradas "
........... .... .... ..........
168
5.
FUERZAS D1STRIBUIDAS
22 Introduccion 181
23 Centro de gravedad; Centro de masa
.. . .. . .. .. . .. .. .. .. .. .. .. . .. . .. . .. .. ..
181
24 Centroides de llneas, superficies y volumenes 185
25 Figuras y cuerpos compuestos; aproximaciones .
..
198
26 Teorema de Pappus-Guldin
............................................. ..
206
27 Cables flexibles "
...................................................... ..
211
28 Vigas con cargas distribuidas 223
29 Estatica de fluidos
..................................................... ..
232
30 Empuje
...........................................................
6.
ROZAMIENTO
32 Introducci6n . 269
33 Fen6menos de rozamiento . 270
34 Rozamiento seco . 273
35 Rozamiento en las maquinas . 295
7.
TRABAJO VIRTUAL
36 Introducci6n . 319
37 Trabajo . 319
38 Equilibrio de un cuerpo rigido . 322
39 Sistemas de cuerpos rigidos . 324
40 Sistemas con miembros elasticos . 344
41 Sistemas con rozamiento; rendimiento mecanico . 356
42 Criterio energetico para el equilibrio •
....................................
359
43 Estabilidad del equilibrio •
. .
364
8.
MOMENTOS DE INERCIA DE UNA SUPERFICIE
44 Definiciones . 379
45 Superficies compuestas . 393
46 Productos de inercia y rotaci6n de los ejes . 398
APENDICE A
Problemas de repaso . 409
Apendice B Analisis vectorial
B 1 Notaci6n . 425
B 2 Adici6n . 426
B 3 Producto escalar . 427
B 4 Producto vectorial . 429
B 5 Otras relaciones . 431
B 6 Derivadas de vectores . 432
B 7 Integraci6n de vectores . 434
B 8 Gradiente . 434
B 9 Divergencia . 435
B 10 Rotacional . 435
B 11 Otras operaciones . 435
APENDICE C. TABLAS UTIUS
Tabla Cl. Propiedades . 437
Tabla C2. Constantes del sistema solar . 438
Tabla C3. Relaciones matematicas . 438
Tabla C4. Propiedades de las figuras planas . 442
Tabla C5. Propiedades de solidos homogeneos
Tipos de Vigas, Cargas Aplicadas y Apoyos con sus respectivas reacciones; Fuerzas Cortantes y Momentos Flexionantes; Ecuación Diferencial de Deflexión en Vigas; Método de Doble Integración
Las vigas son elementos estructurales muy usados en las construcciones para soportar cargas o darle estabilidad a las mismas; para diseñarlas es necesario conocer las fuerzas perpendiculares a los ejes x , y que se ejercen a lo largo de su longitud.

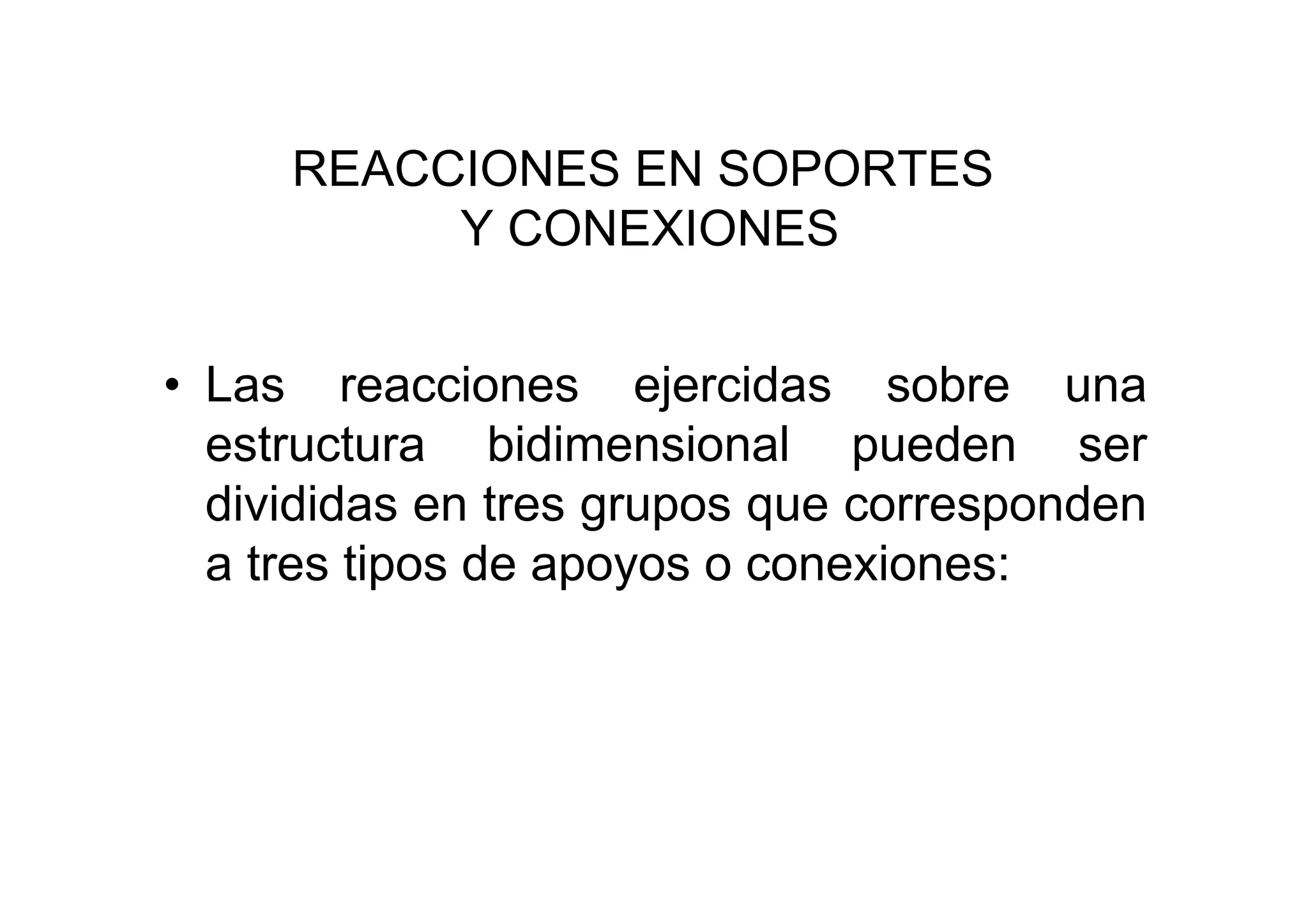

1. REACCIONES EN SOPORTES
Y CONEXIONES
• Las reacciones ejercidas sobre una
estructura bidimensional pueden ser
divididas en tres grupos que corresponden
a tres tipos de apoyos o conexiones:
2. 1. Reacciones equivalentes a una fuerza
con una línea de acción conocida:
Cada uno de estos apoyos y conexiones pueden
impedir el movimiento sólo en una dirección, y es
representada sólo con una incógnita.
3. 2. Reacciones equivalentes a una fuerza de
magnitud y dirección desconocidas:
Son los que pueden impedir la traslación del cuerpo
rígido en todas direcciones, pero no pueden impedir la
rotación del mismo con respecto a la conexión,
generando dos incógnitas.
4. 3. Reacciones equivalentes a una fuerza y
un par:
Este tipo de apoyo se opone a cualquier movimiento
del cuerpo libre, restringiéndolo por completo. Con lo
cual se puede reducir a una fuerza y un par, generando
tres incógnitas.
5. Equilibrio de un cuerpo rígido en
dos dimensiones:
• En estructuras bidimensionales, para los
ejes x,y se tiene:
∑F x ∑F y =0 ∑M p =0
6.
7.
8. Problema
• Una grúa fija tiene una
masa de 1000 kg y se
usa para levantar una
caja de 2400 kg. La grúa
se mantiene en su lugar
por medio de un perno en
A y un balancín en B. El
centro de gravedad de la
grúa está ubicado en G.
Determine las
componentes de las
reacciones en A y B.
9. Problema
• Se aplican tres
cargas a una viga, la
cual está apoyada en
un rodillo en A y en
un perno en B. Sin
tomar en cuenta el
peso propio,
determine las
reacciones en A y B
cuando P= 15 kips.
10. Problema
• Un carro de carga se
encuentra en reposo
sobre un carril que forma
un ángulo de 25°. El peso
total del carro y carga es
de 5500 lb. El carro se
sostiene por medio de un
cable, determine la
tensión en el cable y las
reacciones de cada par
de ruedas.
11. Problema
• El marco mostrado en
la figura sostiene una
parte del techo de un
pequeño edificio. Se
sabe que la tensión
en el cable es de 150
kN, determine la
reacción en el
extremo fijo E.
12. Problema
• Un peso de 400 lb se
une a la palanca
mostrada en la figura
en el punto A. La
constante del resorte
BC es k=250 lb/in y
éste no se encuentra
deformado cuando θ = 0
• Determine la posición
de equilibrio.
13. Fuerza de roce
• Se utiliza cuando la superficie tiene
fricción.
• Cuando dos superficies están en contacto,
siempre se presentan fuerzas
tangenciales, llamadas fuerzas de fricción,
cuando se trata de mover una de las
superficies con respecto a las otras.
• Existen dos: fricción seca (Coulomb) y
fricción de fluidos.
18. Coeficientes de Fricción Estática
Metal sobre metal 0.15 – 0.60
Metal sobre madera 0.20 – 0.60
Metal sobre piedra 0.30 – 0.70
Metal sobre cuero 0.30 – 0.60
Madera sobre madera 0.25 – 0.50
Madera sobre cuero 0.25 – 0.50
Piedra sobre piedra 0.40 – 0.70
19. Problema
• Los coeficientes de
fricción entre el
bloque y el plano son
de 0.25 y 0.20
estático y dinámico.
Determine si el
bloque está en
equilibrio y encuentre
el valor de la fuerza
de fricción.
20. Problema
• Coeficiente estático y
dinámico son 0.35 y
0.25. Determine:
– Fuerza P para
movimiento inminente.
– Fuerza P cuando el
bloque se mueve
hacia arriba.
– Fuerza mínima de P
para evitar se mueva
hacia abajo.
21. Problema
• Si el coeficiente de
fricción entre la
ménsula y el tubo es
de 0.25, determine la
distancia mínima x a
la cual se puede
soportar la carga W
para evitar que se
mueva hacia abajo.
22. Teorema de Varignon
• El momento con respecto a un punto dado O de la
resultante de varias fuerzas concurrentes es igual a
la suma de los momentos de las distintas fuerzas
con respecto al mismo punto O.
r × ( F1 + F2 + L) = r × F1 + r × F2 + L
r r r
Mo = r × F
