Birbe definitivo

BIRBE DEFINITIVOBIRBE DEFINITIVO
Ana Arias FosAna Arias Fos
Maria Jose Clemente RicoMaria Jose Clemente Rico
Ana Lainez SanmartínAna Lainez Sanmartín
Dr Joan BirbeDr Joan Birbe
B I R B E
Vía Augusta 101 bis . 08006 Barcelona . T: 932124737 . F: 93 218 0817. www.birbe.org

2
PRIMERA VISITAPRIMERA VISITA

3

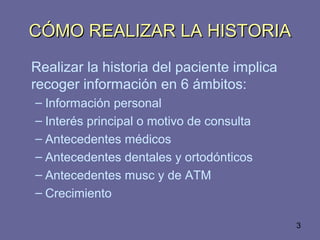

CÓMO REALIZAR LA HISTORIACÓMO REALIZAR LA HISTORIA
Realizar la historia del paciente implica
recoger información en 6 ámbitos:
– Información personal
– Interés principal o motivo de consulta
– Antecedentes médicos
– Antecedentes dentales y ortodónticos
– Antecedentes musc y de ATM
– Crecimiento

4

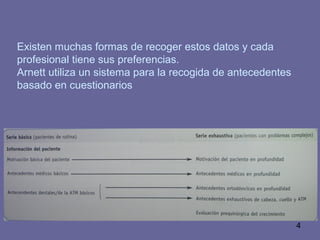

Existen muchas formas de recoger estos datos y cada
profesional tiene sus preferencias.
Arnett utiliza un sistema para la recogida de antecedentes
basado en cuestionarios

5

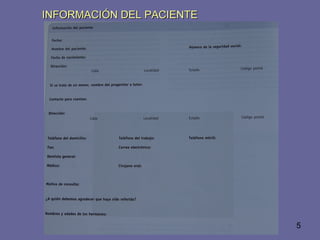

INFORMACIÓN DEL PACIENTEINFORMACIÓN DEL PACIENTE

6

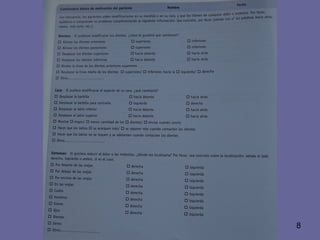

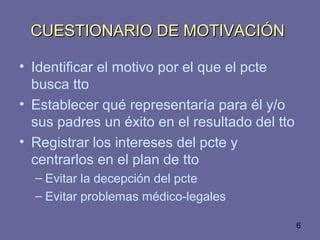

CUESTIONARIO DE MOTIVACIÓNCUESTIONARIO DE MOTIVACIÓN
• Identificar el motivo por el que el pcte
busca tto
• Establecer qué representaría para él y/o
sus padres un éxito en el resultado del tto
• Registrar los intereses del pcte y
centrarlos en el plan de tto
– Evitar la decepción del pcte
– Evitar problemas médico-legales

7

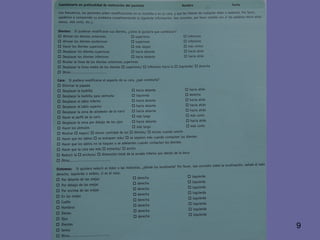

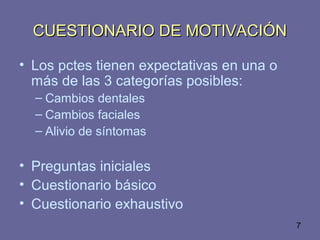

• Los pctes tienen expectativas en una o
más de las 3 categorías posibles:
– Cambios dentales
– Cambios faciales
– Alivio de síntomas
• Preguntas iniciales
• Cuestionario básico
• Cuestionario exhaustivo

10

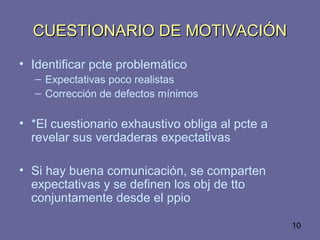

• Identificar pcte problemático
– Expectativas poco realistas
– Corrección de defectos mínimos
• *El cuestionario exhaustivo obliga al pcte a
revelar sus verdaderas expectativas
• Si hay buena comunicación, se comparten
expectativas y se definen los obj de tto
conjuntamente desde el ppio

11
ANTECEDENTES MÉDICOS BÁSICOSANTECEDENTES MÉDICOS BÁSICOS

12
ANTECEDENTES MÉDICOS EN PROFUNDIDADANTECEDENTES MÉDICOS EN PROFUNDIDAD

13
ANTECEDENTES MÉDICOS EN PROFUNDIDADANTECEDENTES MÉDICOS EN PROFUNDIDAD

14

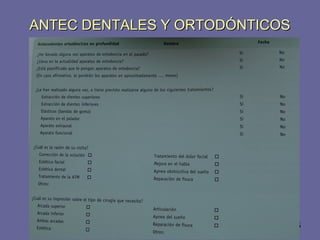

ANTEC DENTALES Y ORTODÓNTICOSANTEC DENTALES Y ORTODÓNTICOS

15
ANTEC DENTALES Y ORTODÓNTICOSANTEC DENTALES Y ORTODÓNTICOS

16

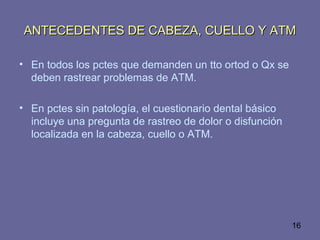

ANTECEDENTES DE CABEZA, CUELLO Y ATMANTECEDENTES DE CABEZA, CUELLO Y ATM
• En todos los pctes que demanden un tto ortod o Qx se
deben rastrear problemas de ATM.
• En pctes sin patología, el cuestionario dental básico
incluye una pregunta de rastreo de dolor o disfunción
localizada en la cabeza, cuello o ATM.

17

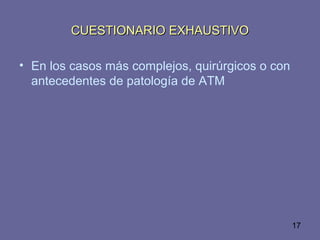

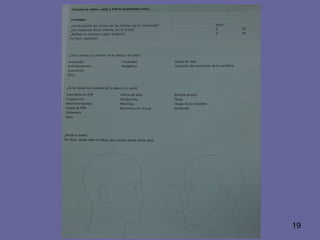

CUESTIONARIO EXHAUSTIVOCUESTIONARIO EXHAUSTIVO
• En los casos más complejos, quirúrgicos o con
antecedentes de patología de ATM

21

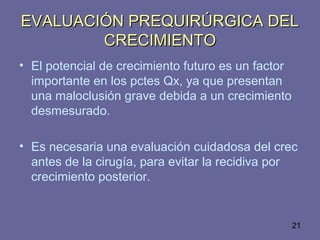

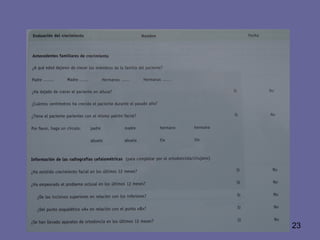

EVALUACIÓN PREQUIRÚRGICA DELEVALUACIÓN PREQUIRÚRGICA DEL
CRECIMIENTOCRECIMIENTO
• El potencial de crecimiento futuro es un factor
importante en los pctes Qx, ya que presentan
una maloclusión grave debida a un crecimiento
desmesurado.
• Es necesaria una evaluación cuidadosa del crec
antes de la cirugía, para evitar la recidiva por
crecimiento posterior.

22
• Mediante
– Cuestionario
– Antecedentes familiares
– Predicciones a partir de la edad, sexo, patrón
esq
– Mediciones sobre Rx cefalométricas seriadas

24

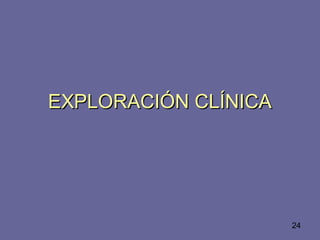

EXPLORACIÓN CLÍNICAEXPLORACIÓN CLÍNICA

25

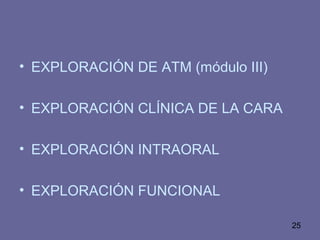

• EXPLORACIÓN DE ATM (módulo III)
• EXPLORACIÓN CLÍNICA DE LA CARA
• EXPLORACIÓN INTRAORAL
• EXPLORACIÓN FUNCIONAL

26

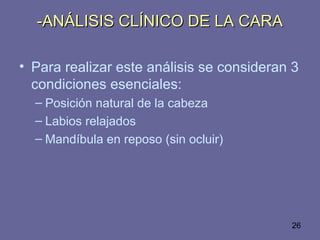

-ANÁLISIS CLÍNICO DE LA CARA-ANÁLISIS CLÍNICO DE LA CARA
• Para realizar este análisis se consideran 3
condiciones esenciales:
– Posición natural de la cabeza
– Labios relajados
– Mandíbula en reposo (sin ocluir)

27

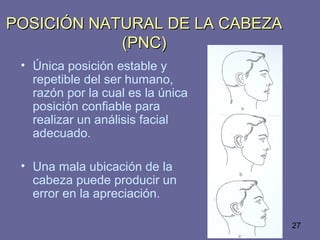

POSICIÓN NATURAL DE LA CABEZAPOSICIÓN NATURAL DE LA CABEZA
(PNC)(PNC)
• Única posición estable y
repetible del ser humano,
razón por la cual es la única
posición confiable para
realizar un análisis facial
adecuado.
• Una mala ubicación de la
cabeza puede producir un
error en la apreciación.

28

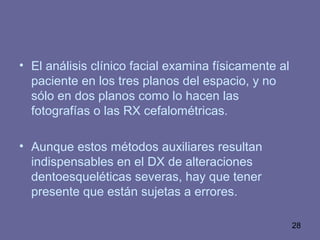

• El análisis clínico facial examina físicamente al
paciente en los tres planos del espacio, y no
sólo en dos planos como lo hacen las
fotografías o las RX cefalométricas.
• Aunque estos métodos auxiliares resultan
indispensables en el DX de alteraciones
dentoesqueléticas severas, hay que tener
presente que están sujetas a errores.

29

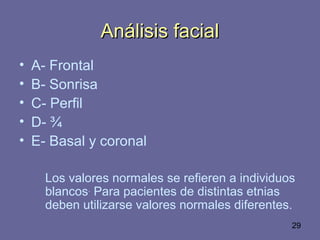

Análisis facialAnálisis facial
• A- Frontal
• B- Sonrisa
• C- Perfil
• D- ¾
• E- Basal y coronal
Los valores normales se refieren a individuos
blancos.
Para pacientes de distintas etnias
deben utilizarse valores normales diferentes.

30

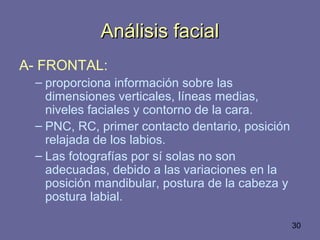

Análisis facialAnálisis facial
A- FRONTAL:
– proporciona información sobre las
dimensiones verticales, líneas medias,
niveles faciales y contorno de la cara.
– PNC, RC, primer contacto dentario, posición
relajada de los labios.
– Las fotografías por sí solas no son
adecuadas, debido a las variaciones en la
posición mandibular, postura de la cabeza y
postura labial.

31

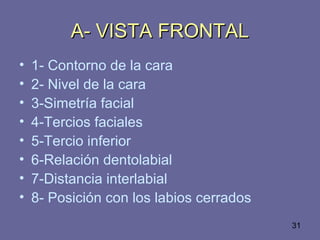

A- VISTA FRONTALA- VISTA FRONTAL
• 1- Contorno de la cara
• 2- Nivel de la cara
• 3-Simetría facial
• 4-Tercios faciales
• 5-Tercio inferior
• 6-Relación dentolabial
• 7-Distancia interlabial
• 8- Posición con los labios cerrados

32

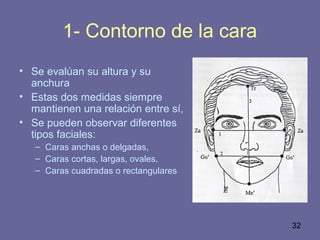

1- Contorno de la cara
• Se evalúan su altura y su
anchura
• Estas dos medidas siempre
mantienen una relación entre sí,
• Se pueden observar diferentes
tipos faciales:
– Caras anchas o delgadas,
– Caras cortas, largas, ovales,
– Caras cuadradas o rectangulares

33

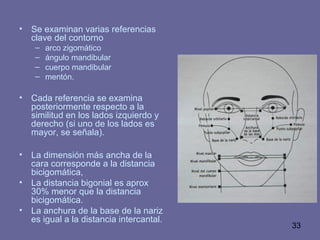

• Se examinan varias referencias
clave del contorno
– arco zigomático
– ángulo mandibular
– cuerpo mandibular
– mentón.
• Cada referencia se examina
posteriormente respecto a la
similitud en los lados izquierdo y
derecho (si uno de los lados es
mayor, se señala).
• La dimensión más ancha de la
cara corresponde a la distancia
bicigomática,
• La distancia bigonial es aprox
30% menor que la distancia
bicigomática.
• La anchura de la base de la nariz
es igual a la distancia intercantal.

34

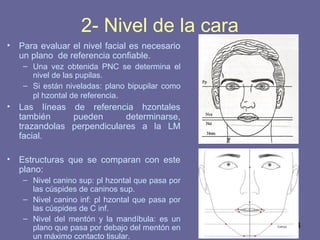

2- Nivel de la cara
• Para evaluar el nivel facial es necesario
un plano de referencia confiable.
– Una vez obtenida PNC se determina el
nivel de las pupilas.
– Si están niveladas: plano bipupilar como
pl hzontal de referencia.
• Las líneas de referencia hzontales
también pueden determinarse,
trazandolas perpendiculares a la LM
facial.
• Estructuras que se comparan con este
plano:
– Nivel canino sup: pl hzontal que pasa por
las cúspides de caninos sup.
– Nivel canino inf: pl hzontal que pasa por
las cúspides de C inf.
– Nivel del mentón y la mandíbula: es un
plano que pasa por debajo del mentón en
un máximo contacto tisular.

35

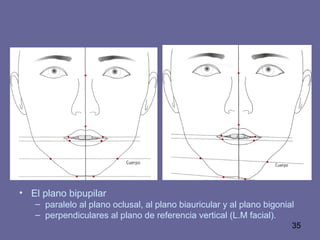

• El plano bipupilar
– paralelo al plano oclusal, al plano biauricular y al plano bigonial
– perpendiculares al plano de referencia vertical (L.M facial).

36

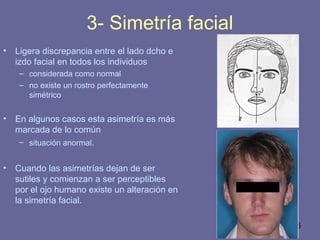

3- Simetría facial
• Ligera discrepancia entre el lado dcho e
izdo facial en todos los individuos
– considerada como normal
– no existe un rostro perfectamente
simétrico
• En algunos casos esta asimetría es más
marcada de lo común
– situación anormal.
• Cuando las asimetrías dejan de ser
sutiles y comienzan a ser perceptibles
por el ojo humano existe un alteración en
la simetría facial.

37

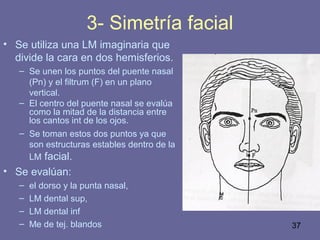

3- Simetría facial
• Se utiliza una LM imaginaria que
divide la cara en dos hemisferios.
– Se unen los puntos del puente nasal
(Pn) y el filtrum (F) en un plano
vertical.
– El centro del puente nasal se evalúa
como la mitad de la distancia entre
los cantos int de los ojos.
– Se toman estos dos puntos ya que
son estructuras estables dentro de la
LM facial.
• Se evalúan:
– el dorso y la punta nasal,
– LM dental sup,
– LM dental inf
– Me de tej. blandos

38

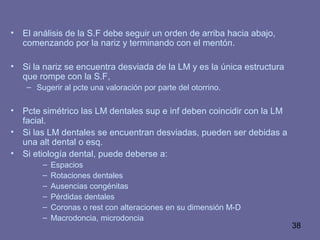

• El análisis de la S.F debe seguir un orden de arriba hacia abajo,
comenzando por la nariz y terminando con el mentón.
• Si la nariz se encuentra desviada de la LM y es la única estructura
que rompe con la S.F,
– Sugerir al pcte una valoración por parte del otorrino.
• Pcte simétrico las LM dentales sup e inf deben coincidir con la LM
facial.
• Si las LM dentales se encuentran desviadas, pueden ser debidas a
una alt dental o esq.
• Si etiología dental, puede deberse a:
– Espacios
– Rotaciones dentales
– Ausencias congénitas
– Pérdidas dentales
– Coronas o rest con alteraciones en su dimensión M-D
– Macrodoncia, microdoncia

39

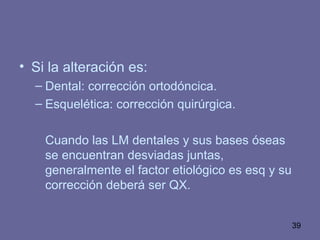

• Si la alteración es:
– Dental: corrección ortodóncica.
– Esquelética: corrección quirúrgica.
Cuando las LM dentales y sus bases óseas
se encuentran desviadas juntas,
generalmente el factor etiológico es esq y su
corrección deberá ser QX.

40

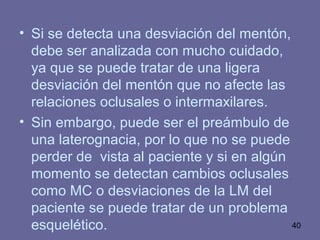

• Si se detecta una desviación del mentón,
debe ser analizada con mucho cuidado,
ya que se puede tratar de una ligera
desviación del mentón que no afecte las
relaciones oclusales o intermaxilares.
• Sin embargo, puede ser el preámbulo de
una laterognacia, por lo que no se puede
perder de vista al paciente y si en algún
momento se detectan cambios oclusales
como MC o desviaciones de la LM del
paciente se puede tratar de un problema
esquelético.

41

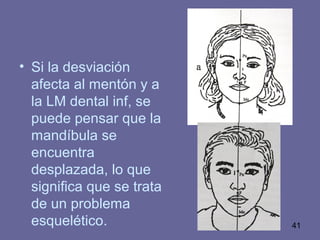

• Si la desviación
afecta al mentón y a
la LM dental inf, se
puede pensar que la
mandíbula se
encuentra
desplazada, lo que
significa que se trata
de un problema
esquelético.

42

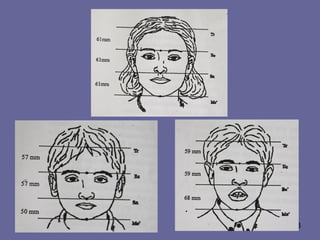

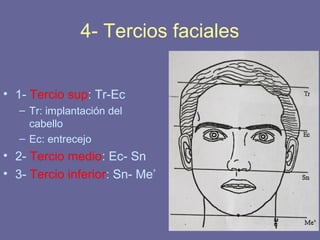

4- Tercios faciales
• 1- Tercio sup: Tr-Ec
– Tr: implantación del
cabello
– Ec: entrecejo
• 2- Tercio medio: Ec- Sn
• 3- Tercio inferior: Sn- Me’

44

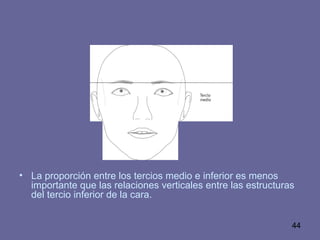

• La proporción entre los tercios medio e inferior es menos
importante que las relaciones verticales entre las estructuras
del tercio inferior de la cara.

45

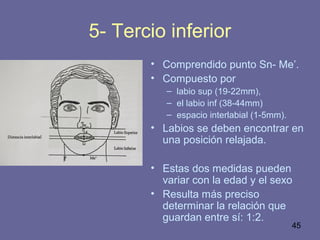

5- Tercio inferior
• Comprendido punto Sn- Me’.
• Compuesto por
– labio sup (19-22mm),
– el labio inf (38-44mm)
– espacio interlabial (1-5mm).
• Labios se deben encontrar en
una posición relajada.
• Estas dos medidas pueden
variar con la edad y el sexo
• Resulta más preciso
determinar la relación que
guardan entre sí: 1:2.

46

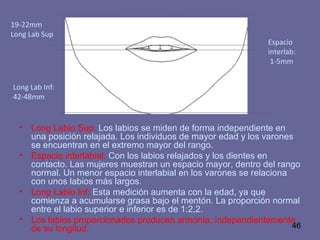

• Long Labio Sup: Los labios se miden de forma independiente en
una posición relajada. Los individuos de mayor edad y los varones
se encuentran en el extremo mayor del rango.
• Espacio interlabial: Con los labios relajados y los dientes en
contacto. Las mujeres muestran un espacio mayor, dentro del rango
normal. Un menor espacio interlabial en los varones se relaciona
con unos labios más largos.
• Long Labio Inf: Esta medición aumenta con la edad, ya que
comienza a acumularse grasa bajo el mentón. La proporción normal
entre el labio superior e inferior es de 1:2,2.
• Los labios proporcionados producen armonía, independientemente
de su longitud.
19-22mm
Long Lab Sup
Espacio
interlab:
1-5mm
Long Lab Inf:
42-48mm

47
• Con los labios y las longitudes óseas en equilibrio, los labios
deberían quedar cerrados a partir de una posición relajada
con separación labial, sin tensión de los labios, el mentón o la
base de las alas de la nariz.

48

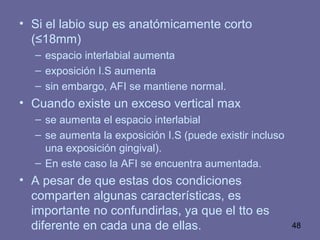

• Si el labio sup es anatómicamente corto
(≤18mm)
– espacio interlabial aumenta
– exposición I.S aumenta
– sin embargo, AFI se mantiene normal.
• Cuando existe un exceso vertical max
– se aumenta el espacio interlabial
– se aumenta la exposición I.S (puede existir incluso
una exposición gingival).
– En este caso la AFI se encuentra aumentada.
• A pesar de que estas dos condiciones
comparten algunas características, es
importante no confundirlas, ya que el tto es
diferente en cada una de ellas.

49

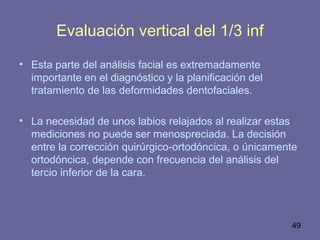

Evaluación vertical del 1/3 inf
• Esta parte del análisis facial es extremadamente
importante en el diagnóstico y la planificación del
tratamiento de las deformidades dentofaciales.
• La necesidad de unos labios relajados al realizar estas
mediciones no puede ser menospreciada. La decisión
entre la corrección quirúrgico-ortodóncica, o únicamente
ortodóncica, depende con frecuencia del análisis del
tercio inferior de la cara.

50

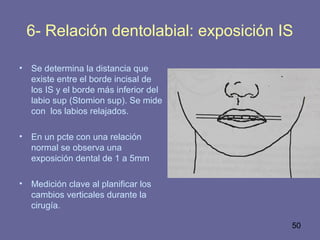

6- Relación dentolabial: exposición IS
• Se determina la distancia que
existe entre el borde incisal de
los IS y el borde más inferior del
labio sup (Stomion sup). Se mide
con los labios relajados.
• En un pcte con una relación
normal se observa una
exposición dental de 1 a 5mm
• Medición clave al planificar los
cambios verticales durante la
cirugía.

51

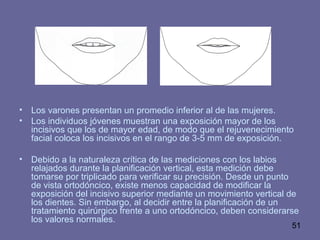

• Los varones presentan un promedio inferior al de las mujeres.
• Los individuos jóvenes muestran una exposición mayor de los
incisivos que los de mayor edad, de modo que el rejuvenecimiento
facial coloca los incisivos en el rango de 3-5 mm de exposición.
• Debido a la naturaleza crítica de las mediciones con los labios
relajados durante la planificación vertical, esta medición debe
tomarse por triplicado para verificar su precisión. Desde un punto
de vista ortodóncico, existe menos capacidad de modificar la
exposición del incisivo superior mediante un movimiento vertical de
los dientes. Sin embargo, al decidir entre la planificación de un
tratamiento quirúrgico frente a uno ortodóncico, deben considerarse
los valores normales.

52

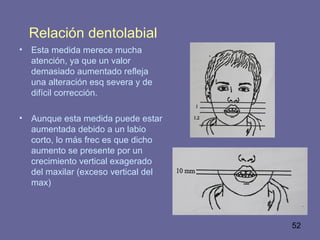

Relación dentolabial
• Esta medida merece mucha
atención, ya que un valor
demasiado aumentado refleja
una alteración esq severa y de
difícil corrección.
• Aunque esta medida puede estar
aumentada debido a un labio
corto, lo más frec es que dicho
aumento se presente por un
crecimiento vertical exagerado
del maxilar (exceso vertical del
max)

53

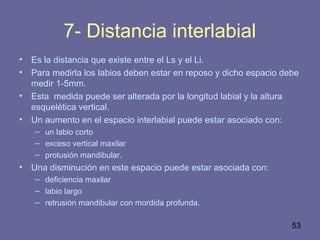

7- Distancia interlabial
• Es la distancia que existe entre el Ls y el Li.
• Para medirla los labios deben estar en reposo y dicho espacio debe
medir 1-5mm.
• Esta medida puede ser alterada por la longitud labial y la altura
esquelética vertical.
• Un aumento en el espacio interlabial puede estar asociado con:
– un labio corto
– exceso vertical maxilar
– protusión mandibular.
• Una disminución en este espacio puede estar asociada con:
– deficiencia maxilar
– labio largo
– retrusión mandibular con mordida profunda.

54
8- Posición con los labios cerrados
• También puede revelar desarmonías
tanto en las longitudes de los tejidos
blandos como en la de los duros.
• Un aumento en la contracción del mentón
(hiperactividad mentoniana), tensión
labial y estrechamiento de la base alar
son características que se observan en el
exceso vertical esquelético.
• En los pacientes con una deficiencia
vertical maxilar es común encontrar una
eversión del labio.
• Cuando existe equilibrio en la longitud
esquelética y labial,
– En reposo: los labios se encuentran
ligeramente separados
– Cerrados: no se observa ninguna tensión
en el mentón o en la base alar de la nariz.

55
EXPLORACIÓN FACIALEXPLORACIÓN FACIAL
D I D I

56

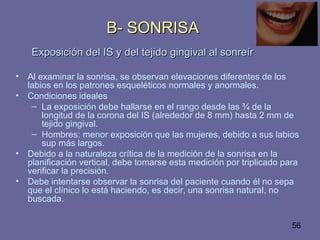

B- SONRISAB- SONRISA
Exposición del IS y del tejido gingival al sonreírExposición del IS y del tejido gingival al sonreír
• Al examinar la sonrisa, se observan elevaciones diferentes de los
labios en los patrones esqueléticos normales y anormales.
• Condiciones ideales
– La exposición debe hallarse en el rango desde las ¾ de la
longitud de la corona del IS (alrededor de 8 mm) hasta 2 mm de
tejido gingival.
– Hombres: menor exposición que las mujeres, debido a sus labios
sup más largos.
• Debido a la naturaleza crítica de la medición de la sonrisa en la
planificación vertical, debe tomarse esta medición por triplicado para
verificar la precisión.
• Debe intentarse observar la sonrisa del paciente cuando él no sepa
que el clínico lo está haciendo, es decir, una sonrisa natural, no
buscada.

57
• La importancia de la sonrisa radica en la información
complementaria que aporta al plan vertical de tratamiento.
• El objetivo es conseguir 3-5 mm de exposición incisal con
los labios relajados.
• La exposición «sonriendo» influye sobre la exposición con
labios relajados de 3-5 mm, pero no altera este rango.
• Exposición excesiva puede estar provocada:
– labio sup corto
– exceso vertical maxilar.
• Exposición deficiente puede estar provocada:
• Labio sup largo
• Deficiencia vertical maxilar.

58

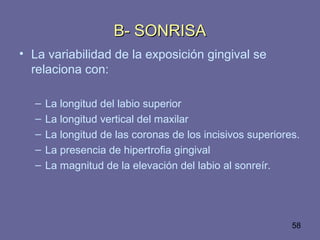

• La variabilidad de la exposición gingival se
relaciona con:
– La longitud del labio superior
– La longitud vertical del maxilar
– La longitud de las coronas de los incisivos superiores.
– La presencia de hipertrofia gingival
– La magnitud de la elevación del labio al sonreír.

59

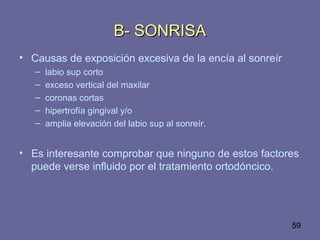

• Causas de exposición excesiva de la encía al sonreír
– labio sup corto
– exceso vertical del maxilar
– coronas cortas
– hipertrofía gingival y/o
– amplia elevación del labio sup al sonreír.
• Es interesante comprobar que ninguno de estos factores
puede verse influido por el tratamiento ortodóncico.

60

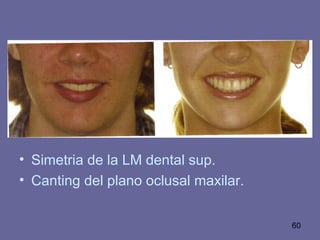

• Simetria de la LM dental sup.
• Canting del plano oclusal maxilar.

61

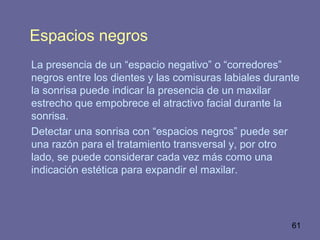

Espacios negros
La presencia de un “espacio negativo” o “corredores”
negros entre los dientes y las comisuras labiales durante
la sonrisa puede indicar la presencia de un maxilar
estrecho que empobrece el atractivo facial durante la
sonrisa.
Detectar una sonrisa con “espacios negros” puede ser
una razón para el tratamiento transversal y, por otro
lado, se puede considerar cada vez más como una
indicación estética para expandir el maxilar.

62
ANÁLISIS DE SONRISAANÁLISIS DE SONRISA
Línea media dent sup desv a la dcha
1mm respecto línea media facial
Sonrisa gingival
Márgenes gingivales no estéticos
Corredores bucales negros
Labio inf sigue curva incisal sup

63
C- VISTA PERFILC- VISTA PERFIL
• 1- Ángulo del perfil
• 2- Ángulo nasolabial
• 3- Contorno de la mejilla
• 4- Contorno del surco maxilar
• 5- Contorno del surco mandibular
• 6- Reborde orbitario
• 7- Proyección nasal

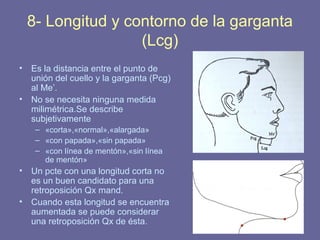

• 8- Longitud y contorno de la garganta
• 9- Plano subnasal- Pogonion

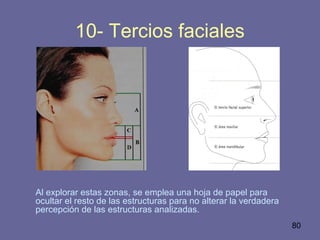

• 10- Tercios faciales

64

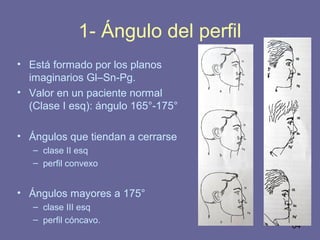

1- Ángulo del perfil
• Está formado por los planos
imaginarios Gl–Sn-Pg.
• Valor en un paciente normal
(Clase I esq): ángulo 165°-175°
• Ángulos que tiendan a cerrarse
– clase II esq
– perfil convexo
• Ángulos mayores a 175°
– clase III esq
– perfil cóncavo.

65

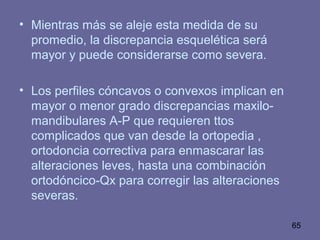

• Mientras más se aleje esta medida de su
promedio, la discrepancia esquelética será
mayor y puede considerarse como severa.
• Los perfiles cóncavos o convexos implican en
mayor o menor grado discrepancias maxilo-
mandibulares A-P que requieren ttos
complicados que van desde la ortopedia ,
ortodoncia correctiva para enmascarar las
alteraciones leves, hasta una combinación
ortodóncico-Qx para corregir las alteraciones
severas.

66

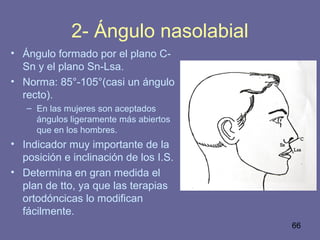

2- Ángulo nasolabial
• Ángulo formado por el plano C-
Sn y el plano Sn-Lsa.
• Norma: 85°-105°(casi un ángulo
recto).
– En las mujeres son aceptados
ángulos ligeramente más abiertos
que en los hombres.
• Indicador muy importante de la
posición e inclinación de los I.S.
• Determina en gran medida el
plan de tto, ya que las terapias
ortodóncicas lo modifican
fácilmente.

67

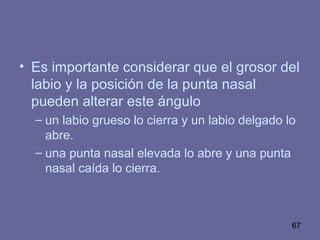

• Es importante considerar que el grosor del
labio y la posición de la punta nasal
pueden alterar este ángulo
– un labio grueso lo cierra y un labio delgado lo
abre.
– una punta nasal elevada lo abre y una punta
nasal caída lo cierra.

68

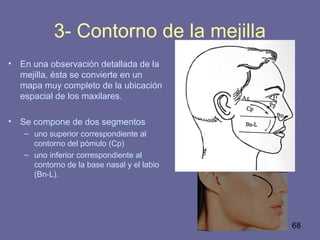

3- Contorno de la mejilla
• En una observación detallada de la
mejilla, ésta se convierte en un
mapa muy completo de la ubicación
espacial de los maxilares.
• Se compone de dos segmentos
– uno superior correspondiente al
contorno del pómulo (Cp)
– uno inferior correspondiente al
contorno de la base nasal y el labio
(Bn-L).

69

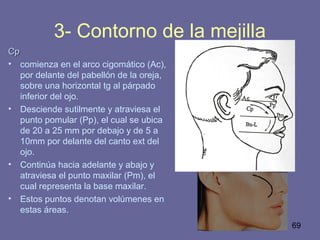

CpCp
• comienza en el arco cigomático (Ac),
por delante del pabellón de la oreja,
sobre una horizontal tg al párpado
inferior del ojo.
• Desciende sutilmente y atraviesa el
punto pomular (Pp), el cual se ubica
de 20 a 25 mm por debajo y de 5 a
10mm por delante del canto ext del
ojo.
• Continúa hacia adelante y abajo y
atraviesa el punto maxilar (Pm), el
cual representa la base maxilar.
• Estos puntos denotan volúmenes en
estas áreas.

70

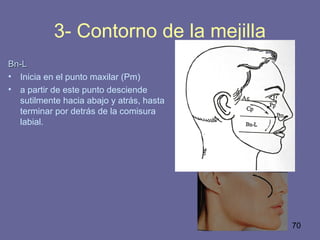

Bn-LBn-L
• Inicia en el punto maxilar (Pm)
• a partir de este punto desciende
sutilmente hacia abajo y atrás, hasta
terminar por detrás de la comisura
labial.

71

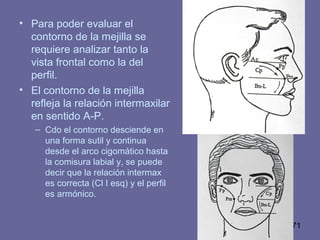

• Para poder evaluar el
contorno de la mejilla se
requiere analizar tanto la
vista frontal como la del
perfil.
• El contorno de la mejilla
refleja la relación intermaxilar
en sentido A-P.
– Cdo el contorno desciende en
una forma sutil y continua
desde el arco cigomático hasta
la comisura labial y, se puede
decir que la relación intermax
es correcta (Cl I esq) y el perfil
es armónico.

72

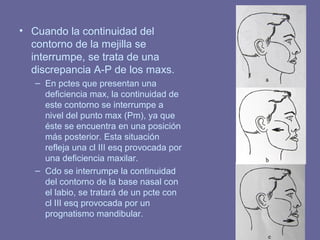

• Cuando la continuidad del
contorno de la mejilla se
interrumpe, se trata de una
discrepancia A-P de los maxs.
– En pctes que presentan una
deficiencia max, la continuidad de
este contorno se interrumpe a
nivel del punto max (Pm), ya que
éste se encuentra en una posición
más posterior. Esta situación
refleja una cl III esq provocada por
una deficiencia maxilar.
– Cdo se interrumpe la continuidad
del contorno de la base nasal con
el labio, se tratará de un pcte con
cl III esq provocada por un
prognatismo mandibular.

73
4- Contorno del surco maxilar
• Se encuentra ligeramente
curveado y proporciona
información acerca de la tensión
del labio sup.
• Cuando existe tensión labial el
contorno del surco se aplana.
• Un labio flácido provoca una
curvatura acentuada con el
bermellón ligeramente evertido lo
que acentúa ligeramente más la
curva.
– Es grueso:10-20mm desde el
bermellón ant hasta la superfície
vestibular del incisivo
– Apariencia de estar demasiado
adelantado en relación al diente.
- Se evalúa subjetivamente. Se
describe como acentuado,
ligero (normal) o plano.

74

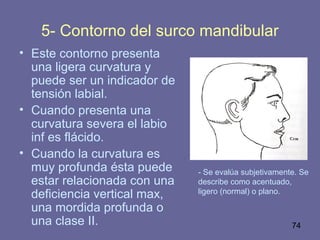

5- Contorno del surco mandibular
• Este contorno presenta
una ligera curvatura y
puede ser un indicador de
tensión labial.
• Cuando presenta una
curvatura severa el labio
inf es flácido.
• Cuando la curvatura es
muy profunda ésta puede
estar relacionada con una
deficiencia vertical max,
una mordida profunda o
una clase II.
- Se evalúa subjetivamente. Se
describe como acentuado,
ligero (normal) o plano.

75
6-Reborde orbitario
• Indicador A-P de la posición max.
• Un reborde orbital retruido se
puede correlacionar con una
posición max retruída, ya que por
lo general las estructuras óseas se
encuentran deficientes en grupo y
no en forma aislada.
• El globo ocular (Go) normalmente
se posiciona de 2 a 4mm por
delante del reborde orbitario (Or).
• Cuando es necesaria una
corrección Qx y se tiene que
decidir entre una Cx max o mand,
la posición del Or puede ser
determinante.
• Los Or deficientes indican un
avance maxilar.

76
7- Proyección nasal
• La proyección nasal medida
horizontalmente desde Sn a
la punta nasal (Pn) mide 16-
20mm.
• Indicador de la posición A-P
del max.
• Esta longitud resulta muy
importante cuando se planea
un desplazamiento anterior
del max.
• Una proyección nasal
disminuida, contraindica un
avance max. Con una MO de
clase III y una nariz corta
está indicada una
retroposición de la
mandíbula.

77
8- Longitud y contorno de la garganta
(Lcg)
• Es la distancia entre el punto de
unión del cuello y la garganta (Pcg)
al Me’.
• No se necesita ninguna medida
milimétrica.Se describe
subjetivamente
– «corta»,«normal»,«alargada»
– «con papada»,«sin papada»
– «con línea de mentón»,«sin línea
de mentón»
• Un pcte con una longitud corta no
es un buen candidato para una
retroposición Qx mand.
• Cuando esta longitud se encuentra
aumentada se puede considerar
una retroposición Qx de ésta.

78

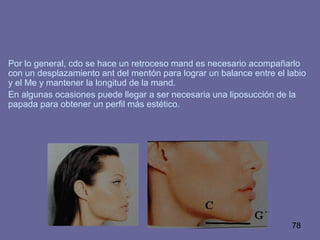

Por lo general, cdo se hace un retroceso mand es necesario acompañarlo
con un desplazamiento ant del mentón para lograr un balance entre el labio
y el Me y mantener la longitud de la mand.
En algunas ocasiones puede llegar a ser necesaria una liposucción de la
papada para obtener un perfil más estético.

79
9- Plano subnasal-Pogonion (Sn-Pg’)
• Burstone reporta:
– Ls 3.5mm±1.4mm por delante del
plano Sn-Pg’
– Li 2.2mm±1.6mm por delante del
mismo.
• La relación de los labios con el
plano Sn –Pg es muy importante
en el análisis ortodóncico de tejs
blandos.
• Los movs dentales pueden
cambiar la relación de los labios
con este plano y por lo tanto
modificar el resultado estético.

80
10- Tercios faciales
Al explorar estas zonas, se emplea una hoja de papel para
ocultar el resto de las estructuras para no alterar la verdadera
percepción de las estructuras analizadas.

81

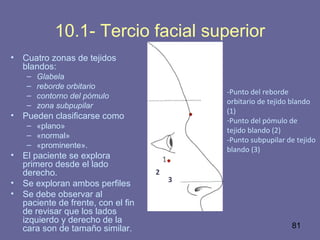

10.1- Tercio facial superior
• Cuatro zonas de tejidos
blandos:
– Glabela
– reborde orbitario
– contorno del pómulo
– zona subpupilar
• Pueden clasificarse como
– «plano»
– «normal»
– «prominente».
• El paciente se explora
primero desde el lado
derecho.
• Se exploran ambos perfiles
• Se debe observar al
paciente de frente, con el fin
de revisar que los lados
izquierdo y derecho de la
cara son de tamaño similar.
-Punto del reborde
orbitario de tejido blando
(1)
-Punto del pómulo de
tejido blando (2)
-Punto subpupilar de tejido
blando (3)
2
3

82

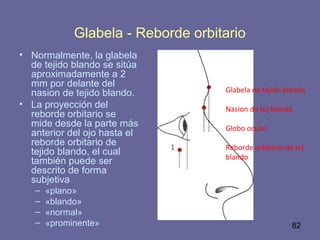

Glabela - Reborde orbitario
• Normalmente, la glabela
de tejido blando se sitúa
aproximadamente a 2
mm por delante del
nasion de tejido blando.
• La proyección del
reborde orbitario se
mide desde la parte más
anterior del ojo hasta el
reborde orbitario de
tejido blando, el cual
también puede ser
descrito de forma
subjetiva
– «plano»
– «blando»
– «normal»
– «prominente»
Glabela de tejido blando
Nasion de tej blando
Globo ocular
Reborde orbitario de tej
blando

83

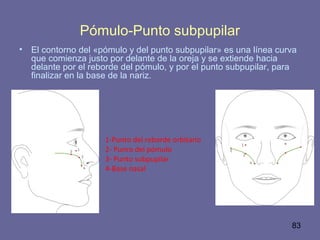

Pómulo-Punto subpupilar
• El contorno del «pómulo y del punto subpupilar» es una línea curva
que comienza justo por delante de la oreja y se extiende hacia
delante por el reborde del pómulo, y por el punto subpupilar, para
finalizar en la base de la nariz.
1-Punto del reborde orbitario
2- Punro del pómulo
3- Punto subpupilar
4-Base nasal

84

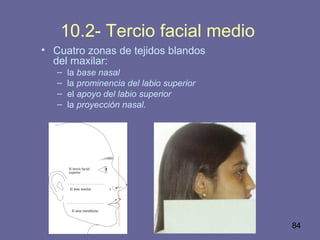

10.2- Tercio facial medio
• Cuatro zonas de tejidos blandos
del maxilar:
– la base nasal
– la prominencia del labio superior
– el apoyo del labio superior
– la proyección nasal.

85

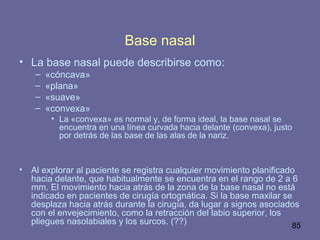

Base nasal
• La base nasal puede describirse como:
– «cóncava»
– «plana»
– «suave»
– «convexa»
• La «convexa» es normal y, de forma ideal, la base nasal se
encuentra en una línea curvada hacia delante (convexa), justo
por detrás de las base de las alas de la nariz.
• Al explorar al paciente se registra cualquier movimiento planificado
hacia delante, que habitualmente se encuentra en el rango de 2 a 6
mm. El movimiento hacia atrás de la zona de la base nasal no está
indicado en pacientes de cirugía ortognática. Si la base maxilar se
desplaza hacia atrás durante la cirugía, da lugar a signos asociados
con el envejecimiento, como la retracción del labio superior, los
pliegues nasolabiales y los surcos. (??)

86

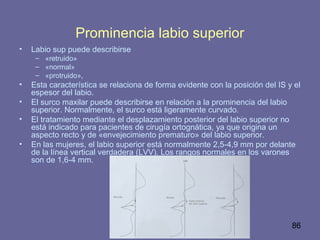

Prominencia labio superior
• Labio sup puede describirse
– «retruido»
– «normal»
– «protruido»,
• Esta característica se relaciona de forma evidente con la posición del IS y el
espesor del labio.
• El surco maxilar puede describirse en relación a la prominencia del labio
superior. Normalmente, el surco está ligeramente curvado.
• El tratamiento mediante el desplazamiento posterior del labio superior no
está indicado para pacientes de cirugía ortognática, ya que origina un
aspecto recto y de «envejecimiento prematuro» del labio superior.
• En las mujeres, el labio superior está normalmente 2,5-4,9 mm por delante
de la línea vertical verdadera (LVV). Los rangos normales en los varones
son de 1,6-4 mm.

87

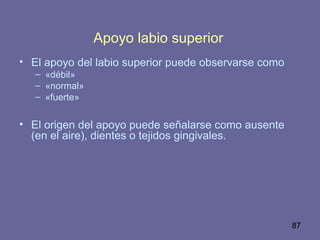

Apoyo labio superior
• El apoyo del labio superior puede observarse como
– «débil»
– «normal»
– «fuerte»
• El origen del apoyo puede señalarse como ausente
(en el aire), dientes o tejidos gingivales.

88

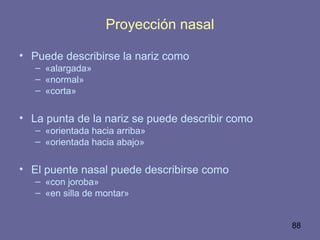

Proyección nasal
• Puede describirse la nariz como
– «alargada»
– «normal»
– «corta»
• La punta de la nariz se puede describir como
– «orientada hacia arriba»
– «orientada hacia abajo»
• El puente nasal puede describirse como
– «con joroba»
– «en silla de montar»

89

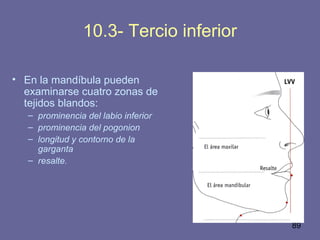

10.3- Tercio inferior
• En la mandíbula pueden
examinarse cuatro zonas de
tejidos blandos:
– prominencia del labio inferior
– prominencia del pogonion
– longitud y contorno de la
garganta
– resalte.

90

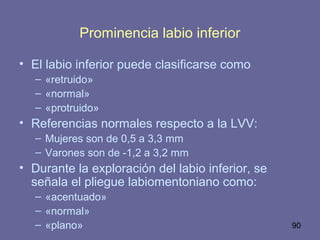

Prominencia labio inferior
• El labio inferior puede clasificarse como
– «retruido»
– «normal»
– «protruido»
• Referencias normales respecto a la LVV:
– Mujeres son de 0,5 a 3,3 mm
– Varones son de -1,2 a 3,2 mm
• Durante la exploración del labio inferior, se
señala el pliegue labiomentoniano como:
– «acentuado»
– «normal»
– «plano»

91

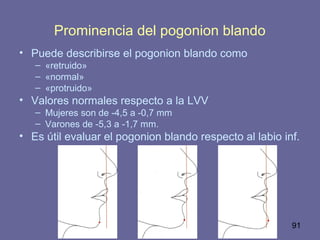

Prominencia del pogonion blando
• Puede describirse el pogonion blando como
– «retruido»
– «normal»
– «protruido»
• Valores normales respecto a la LVV
– Mujeres son de -4,5 a -0,7 mm
– Varones de -5,3 a -1,7 mm.
• Es útil evaluar el pogonion blando respecto al labio inf.

92

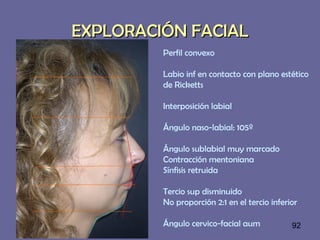

EXPLORACIÓN FACIALEXPLORACIÓN FACIAL
Perfil convexo
Labio inf en contacto con plano estético
de Ricketts
Interposición labial
Ángulo naso-labial: 105º
Ángulo sublabial muy marcado
Contracción mentoniana
Sínfisis retruida
Tercio sup disminuido
No proporción 2:1 en el tercio inferior
Ángulo cervico-facial aum

93

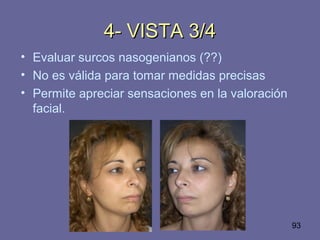

4- VISTA 3/44- VISTA 3/4
• Evaluar surcos nasogenianos (??)
• No es válida para tomar medidas precisas
• Permite apreciar sensaciones en la valoración
facial.

94

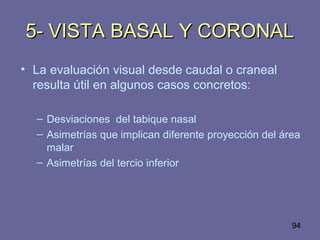

5- VISTA BASAL Y CORONAL5- VISTA BASAL Y CORONAL
• La evaluación visual desde caudal o craneal
resulta útil en algunos casos concretos:
– Desviaciones del tabique nasal
– Asimetrías que implican diferente proyección del área
malar
– Asimetrías del tercio inferior

96

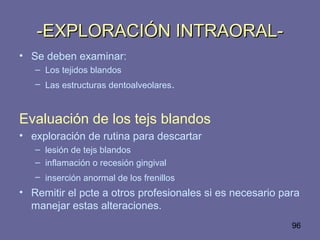

-EXPLORACIÓN INTRAORAL--EXPLORACIÓN INTRAORAL-
• Se deben examinar:
– Los tejidos blandos
– Las estructuras dentoalveolares.
Evaluación de los tejs blandos
• exploración de rutina para descartar
– lesión de tejs blandos
– inflamación o recesión gingival
– inserción anormal de los frenillos
• Remitir el pcte a otros profesionales si es necesario para
manejar estas alteraciones.

97

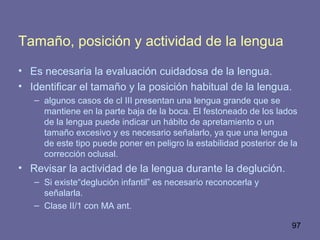

Tamaño, posición y actividad de la lengua
• Es necesaria la evaluación cuidadosa de la lengua.
• Identificar el tamaño y la posición habitual de la lengua.
– algunos casos de cl III presentan una lengua grande que se
mantiene en la parte baja de la boca. El festoneado de los lados
de la lengua puede indicar un hábito de apretamiento o un
tamaño excesivo y es necesario señalarlo, ya que una lengua
de este tipo puede poner en peligro la estabilidad posterior de la
corrección oclusal.
• Revisar la actividad de la lengua durante la deglución.
– Si existe“deglución infantil” es necesario reconocerla y
señalarla.
– Clase II/1 con MA ant.

98
Evaluación dental
• Evaluar el estado general de la dentición
• Advertir cualquier pérdida dentaria.
• Registrar la presencia de:
– grandes restauraciones
– dientes con caries
– coronas, puentes, implantes
– endos
– dientes anquilosados

99

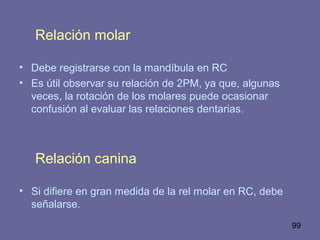

Relación molar
• Debe registrarse con la mandíbula en RC
• Es útil observar su relación de 2PM, ya que, algunas
veces, la rotación de los molares puede ocasionar
confusión al evaluar las relaciones dentarias.
Relación canina
• Si difiere en gran medida de la rel molar en RC, debe
señalarse.

100

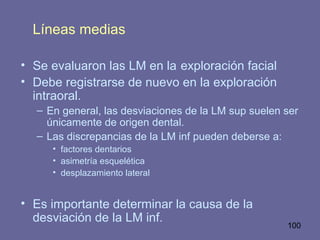

Líneas medias
• Se evaluaron las LM en la exploración facial
• Debe registrarse de nuevo en la exploración
intraoral.
– En general, las desviaciones de la LM sup suelen ser
únicamente de origen dental.
– Las discrepancias de la LM inf pueden deberse a:
• factores dentarios
• asimetría esquelética
• desplazamiento lateral
• Es importante determinar la causa de la
desviación de la LM inf.

101

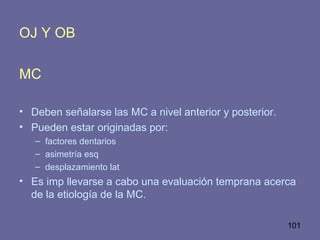

OJ Y OB
MC
• Deben señalarse las MC a nivel anterior y posterior.
• Pueden estar originadas por:
– factores dentarios
– asimetría esq
– desplazamiento lat
• Es imp llevarse a cabo una evaluación temprana acerca
de la etiología de la MC.

102

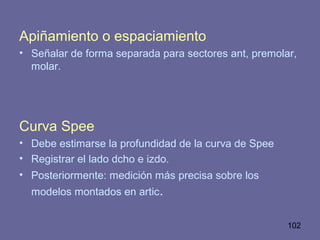

Apiñamiento o espaciamiento
• Señalar de forma separada para sectores ant, premolar,
molar.
Curva Spee
• Debe estimarse la profundidad de la curva de Spee
• Registrar el lado dcho e izdo.
• Posteriormente: medición más precisa sobre los
modelos montados en artic.

104

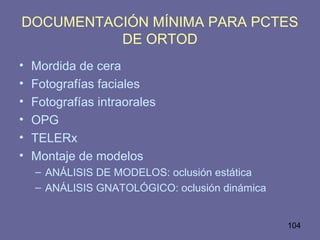

DOCUMENTACIÓN MÍNIMA PARA PCTES
DE ORTOD
• Mordida de cera
• Fotografías faciales
• Fotografías intraorales
• OPG
• TELERx
• Montaje de modelos
– ANÁLISIS DE MODELOS: oclusión estática
– ANÁLISIS GNATOLÓGICO: oclusión dinámica

105
• Registros de calidad y precisos
• Es importante la estandarización, ya que
algunos registros dependen unos de
otros.
– Las fotografías faciales lat y la TELERx
requieren una posición asentada del cóndilo,
posición natural de la cabeza y labios
relajados para poder superponerlas.

106

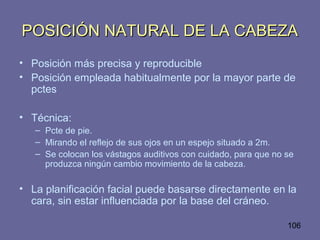

POSICIÓN NATURAL DE LA CABEZAPOSICIÓN NATURAL DE LA CABEZA
• Posición más precisa y reproducible
• Posición empleada habitualmente por la mayor parte de
pctes
• Técnica:
– Pcte de pie.
– Mirando el reflejo de sus ojos en un espejo situado a 2m.
– Se colocan los vástagos auditivos con cuidado, para que no se
produzca ningún cambio movimiento de la cabeza.
• La planificación facial puede basarse directamente en la
cara, sin estar influenciada por la base del cráneo.

107

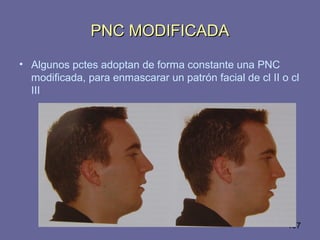

PNC MODIFICADAPNC MODIFICADA
• Algunos pctes adoptan de forma constante una PNC
modificada, para enmascarar un patrón facial de cl II o cl
III

108

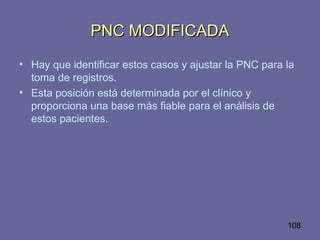

PNC MODIFICADAPNC MODIFICADA
• Hay que identificar estos casos y ajustar la PNC para la
toma de registros.
• Esta posición está determinada por el clínico y
proporciona una base más fiable para el análisis de
estos pacientes.

109

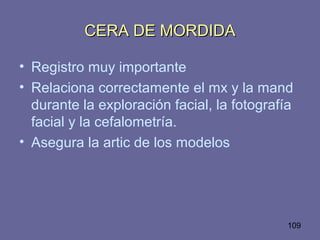

CERA DE MORDIDACERA DE MORDIDA
• Registro muy importante
• Relaciona correctamente el mx y la mand
durante la exploración facial, la fotografía
facial y la cefalometría.
• Asegura la artic de los modelos

110
PRIMER CONTACTO DENTARIOPRIMER CONTACTO DENTARIO
• Muchos pctes muestran un deslizamiento
desde el primer contacto dentario (RC)
hasta el cierre final de la mand (OC).
• No coinciden RC y OC
“Desplazamiento lat o ant-post de la mand
desde la RC hasta la OC debido a un
contacto prematuro”

111

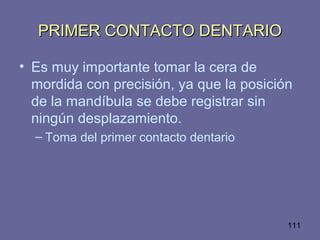

PRIMER CONTACTO DENTARIOPRIMER CONTACTO DENTARIO
• Es muy importante tomar la cera de
mordida con precisión, ya que la posición
de la mandíbula se debe registrar sin
ningún desplazamiento.
– Toma del primer contacto dentario

112

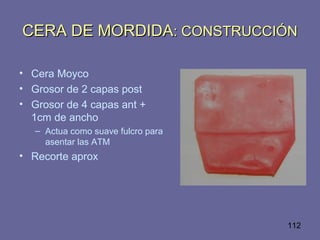

CERA DE MORDIDACERA DE MORDIDA: CONSTRUCCIÓN: CONSTRUCCIÓN
• Cera Moyco
• Grosor de 2 capas post
• Grosor de 4 capas ant +
1cm de ancho
– Actua como suave fulcro para
asentar las ATM
• Recorte aprox

113

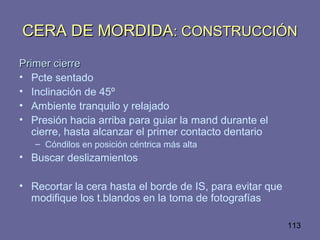

Primer cierrePrimer cierre
• Pcte sentado
• Inclinación de 45º
• Ambiente tranquilo y relajado
• Presión hacia arriba para guiar la mand durante el
cierre, hasta alcanzar el primer contacto dentario
– Cóndilos en posición céntrica más alta
• Buscar deslizamientos
• Recortar la cera hasta el borde de IS, para evitar que
modifique los t.blandos en la toma de fotografías

114
Segundo cierreSegundo cierre
• En la segunda prueba el pcte es guiado hasta el primer
contacto dentario
• Los inc inf deben coincidir en la impresión original
Tercer cierreTercer cierre
• Se guía de nuevo al pcte por última vez hacia el primer
contacto dentario.
• Revisar la colocación de los inc inf para comprobar la
reproductibilidad

115

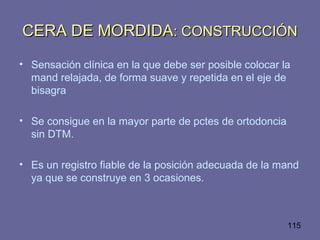

• Sensación clínica en la que debe ser posible colocar la
mand relajada, de forma suave y repetida en el eje de
bisagra
• Se consigue en la mayor parte de pctes de ortodoncia
sin DTM.
• Es un registro fiable de la posición adecuada de la mand
ya que se construye en 3 ocasiones.

116

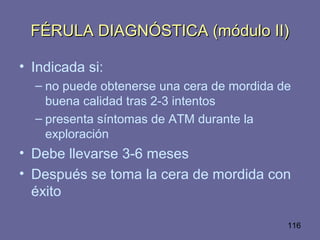

FÉRULA DIAGNÓSTICA (módulo II)FÉRULA DIAGNÓSTICA (módulo II)
• Indicada si:
– no puede obtenerse una cera de mordida de
buena calidad tras 2-3 intentos
– presenta síntomas de ATM durante la
exploración
• Debe llevarse 3-6 meses
• Después se toma la cera de mordida con
éxito

117

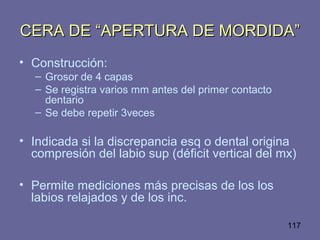

CERA DE “APERTURA DE MORDIDA”CERA DE “APERTURA DE MORDIDA”
• Construcción:
– Grosor de 4 capas
– Se registra varios mm antes del primer contacto
dentario
– Se debe repetir 3veces
• Indicada si la discrepancia esq o dental origina
compresión del labio sup (déficit vertical del mx)
• Permite mediciones más precisas de los los
labios relajados y de los inc.

118

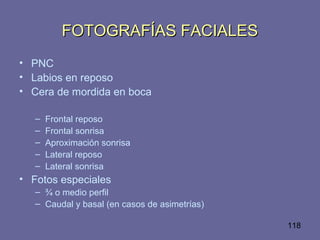

FOTOGRAFÍAS FACIALESFOTOGRAFÍAS FACIALES
• PNC
• Labios en reposo
• Cera de mordida en boca
– Frontal reposo
– Frontal sonrisa
– Aproximación sonrisa
– Lateral reposo
– Lateral sonrisa
• Fotos especiales
– ¾ o medio perfil
– Caudal y basal (en casos de asimetrías)

119

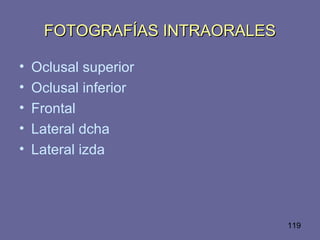

FOTOGRAFÍAS INTRAORALESFOTOGRAFÍAS INTRAORALES
• Oclusal superior
• Oclusal inferior
• Frontal
• Lateral dcha
• Lateral izda

120

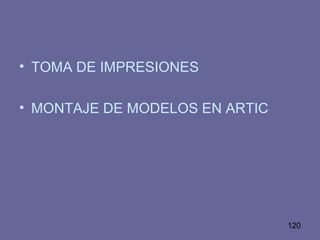

• TOMA DE IMPRESIONES
• MONTAJE DE MODELOS EN ARTIC

121

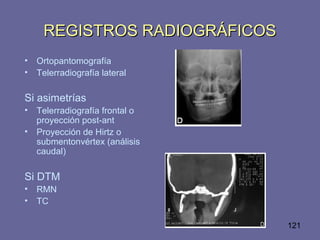

REGISTROS RADIOGRÁFICOSREGISTROS RADIOGRÁFICOS
• Ortopantomografía
• Telerradiografía lateral
Si asimetrías
• Telerradiografía frontal o
proyección post-ant
• Proyección de Hirtz o
submentonvértex (análisis
caudal)
Si DTM
• RMN
• TC

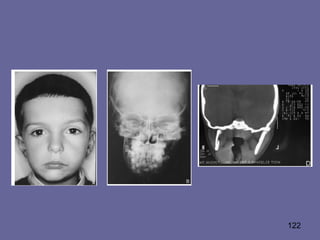

123

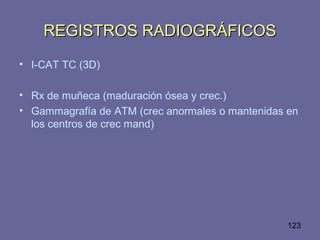

REGISTROS RADIOGRÁFICOSREGISTROS RADIOGRÁFICOS
• I-CAT TC (3D)
• Rx de muñeca (maduración ósea y crec.)
• Gammagrafía de ATM (crec anormales o mantenidas en
los centros de crec mand)

124

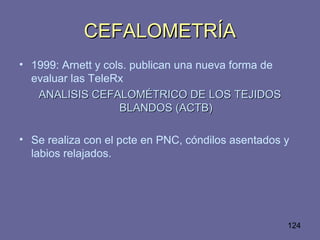

CEFALOMETRÍACEFALOMETRÍA
• 1999: Arnett y cols. publican una nueva forma de
evaluar las TeleRx
ANALISIS CEFALOMÉTRICO DE LOS TEJIDOSANALISIS CEFALOMÉTRICO DE LOS TEJIDOS
BLANDOS (ACTB)BLANDOS (ACTB)
• Se realiza con el pcte en PNC, cóndilos asentados y
labios relajados.

125

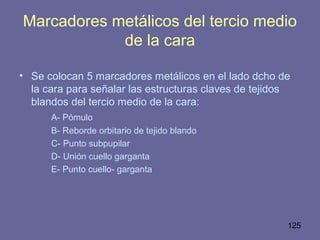

Marcadores metálicos del tercio medio
de la cara
• Se colocan 5 marcadores metálicos en el lado dcho de
la cara para señalar las estructuras claves de tejidos
blandos del tercio medio de la cara:
A- Pómulo
B- Reborde orbitario de tejido blando
C- Punto subpupilar
D- Unión cuello garganta
E- Punto cuello- garganta

126

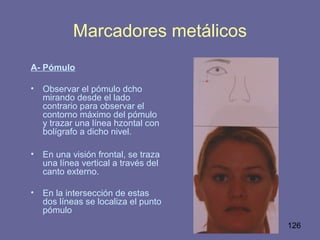

Marcadores metálicos
A- Pómulo
• Observar el pómulo dcho
mirando desde el lado
contrario para observar el
contorno máximo del pómulo
y trazar una línea hzontal con
bolígrafo a dicho nivel.
• En una visión frontal, se traza
una línea vertical a través del
canto externo.
• En la intersección de estas
dos líneas se localiza el punto
pómulo

127

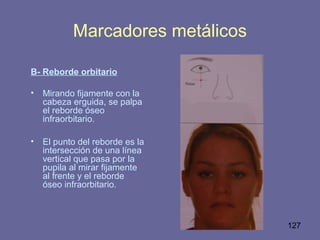

B- Reborde orbitario
• Mirando fijamente con la
cabeza erguida, se palpa
el reborde óseo
infraorbitario.
• El punto del reborde es la
intersección de una línea
vertical que pasa por la
pupila al mirar fijamente
al frente y el reborde
óseo infraorbitario.

128

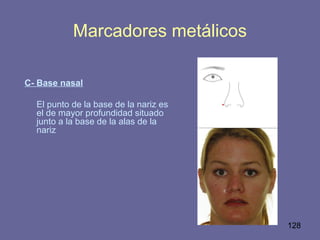

C- Base nasal
El punto de la base de la nariz es
el de mayor profundidad situado
junto a la base de la alas de la
nariz

129

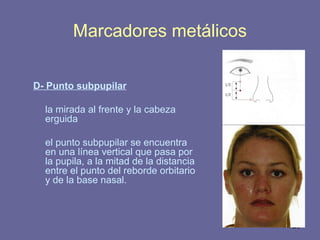

D- Punto subpupilar
la mirada al frente y la cabeza
erguida
el punto subpupilar se encuentra
en una línea vertical que pasa por
la pupila, a la mitad de la distancia
entre el punto del reborde orbitario
y de la base nasal.

130
E- Punto cuello-garganta
Registra la unión en la LM
entre el cuello y la garganta,
que es extremadamente difícil
de observar en los trazados
cefalométricos estándar.
Define la longitud de la
garganta: dist entre el punto
cuello-garganta y el Pg’,
medido en horizontal respecto
a la LVV

131

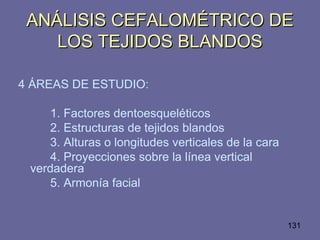

ANÁLISIS CEFALOMÉTRICO DEANÁLISIS CEFALOMÉTRICO DE
LOS TEJIDOS BLANDOSLOS TEJIDOS BLANDOS
4 ÁREAS DE ESTUDIO:
1. Factores dentoesqueléticos
2. Estructuras de tejidos blandos
3. Alturas o longitudes verticales de la cara
4. Proyecciones sobre la línea vertical
verdadera
5. Armonía facial

132

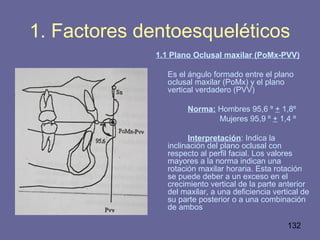

1.1 Plano Oclusal maxilar (PoMx-PVV)
Es el ángulo formado entre el plano
oclusal maxilar (PoMx) y el plano
vertical verdadero (PVV)
Norma: Hombres 95,6 ⁰ + 1,8⁰
Mujeres 95,9 ⁰ + 1,4 ⁰
Interpretación: Indica la
inclinación del plano oclusal con
respecto al perfil facial. Los valores
mayores a la norma indican una
rotación maxilar horaria. Esta rotación
se puede deber a un exceso en el
crecimiento vertical de la parte anterior
del maxilar, a una deficiencia vertical de
su parte posterior o a una combinación
de ambos

133

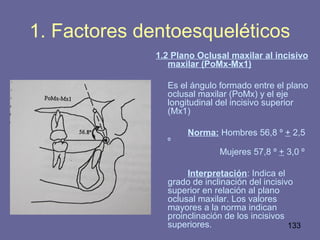

1.2 Plano Oclusal maxilar al incisivo
maxilar (PoMx-Mx1)
oclusal maxilar (PoMx) y el eje
longitudinal del incisivo superior
(Mx1)
Norma: Hombres 56,8 ⁰ + 2,5
⁰
Mujeres 57,8 ⁰ + 3,0 ⁰
Interpretación: Indica el
grado de inclinación del incisivo
superior en relación al plano
oclusal maxilar. Los valores
mayores a la norma indican
proinclinación de los incisivos
superiores.

134
1.3 Plano Oclusal mandibular al
incisivo mandibular (PoMd-Md1)
oclusal mandibular (PoMd) y el eje
del incisivo inferior
Norma: Hombres 64,3 ⁰ + 3,2
⁰
Mujeres 64,0 ⁰ + 4,0 ⁰
grado de inclinación del incisivo
inferior en relación al plano oclusal
mandibular. Los valores mayores a
la norma indican proinclinación

135

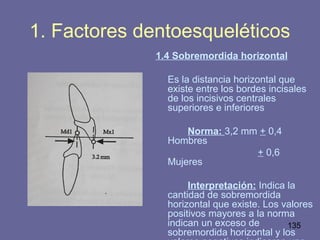

1.4 Sobremordida horizontal
Es la distancia horizontal que
existe entre los bordes incisales
de los incisivos centrales
superiores e inferiores
Norma: 3,2 mm + 0,4
Hombres
+ 0,6
Mujeres
cantidad de sobremordida
horizontal que existe. Los valores
positivos mayores a la norma
indican un exceso de
sobremordida horizontal y los

136

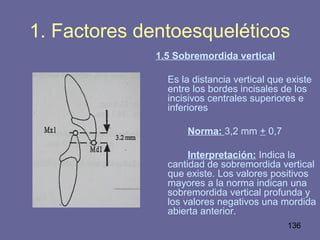

1.5 Sobremordida vertical
Es la distancia vertical que existe
entre los bordes incisales de los
incisivos centrales superiores e
inferiores
Norma: 3,2 mm + 0,7
cantidad de sobremordida vertical
que existe. Los valores positivos
mayores a la norma indican una
sobremordida vertical profunda y
los valores negativos una mordida
abierta anterior.

137

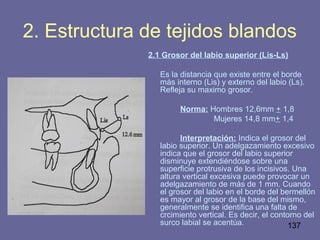

2. Estructura de tejidos blandos
2.1 Grosor del labio superior (Lis-Ls)
Es la distancia que existe entre el borde
más interno (Lis) y externo del labio (Ls).
Refleja su maximo grosor.
Norma: Hombres 12,6mm + 1,8
Mujeres 14,8 mm+ 1,4
Interpretación: Indica el grosor del
labio superior. Un adelgazamiento excesivo
indica que el grosor del labio superior
disminuye extendiéndose sobre una
superficie protrusiva de los incisivos. Una
altura vertical excesiva puede provocar un
adelgazamiento de más de 1 mm. Cuando
el grosor del labio en el borde del bermellón
es mayor al grosor de la base del mismo,
generalmente se identifica una falta de
crcimiento vertical. Es decir, el contorno del
surco labial se acentúa.

138

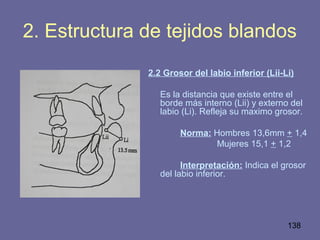

2.2 Grosor del labio inferior (Lii-Li)
Es la distancia que existe entre el
borde más interno (Lii) y externo del
labio (Li). Refleja su maximo grosor.
Mujeres 15,1 + 1,2
Interpretación: Indica el grosor
del labio inferior.

139
2.3 Grosor del mentón de tejidos
blandos (pg-Pg´)
Es la distancia en milimetros entre el
pogonion esquelético y el pogonion de
tejidos blandos
Mujeres 13, 5 mm + 2,3
Interpretación: Indica el grosor
del tejido blando del mentón. Cuando
se tiene una medida muy aumentada
se debe cuidar la proinclinación de los
incisivos ya que se puede perder el
soporte labial y dejar un perfil muy
cóncavo, es decir, hay que tener
cuidado y no retroinclinar demasiado
los incisivos.

140

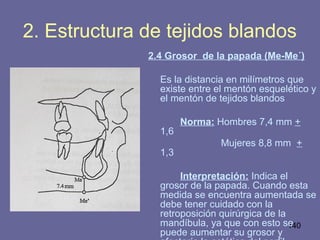

2.4 Grosor de la papada (Me-Me´)
Es la distancia en milímetros que
existe entre el mentón esquelético y
el mentón de tejidos blandos
Norma: Hombres 7,4 mm +
1,6
Mujeres 8,8 mm +
1,3
grosor de la papada. Cuando esta
medida se encuentra aumentada se
debe tener cuidado con la
retroposición quirúrgica de la
mandíbula, ya que con esto se
puede aumentar su grosor y

141

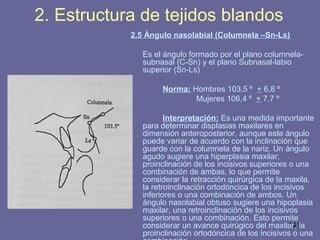

2.5 Ángulo nasolabial (Columnela –Sn-Ls)
Es el ángulo formado por el plano columnela-
subnasal (C-Sn) y el plano Subnasal-labio
superior (Sn-Ls)
Norma: Hombres 103,5 ⁰ + 6,8 ⁰
Mujeres 106,4 ⁰ + 7,7 ⁰
Interpretación: Es una medida importante
para determinar displasias maxilares en
dimensión anteroposterior, aunque este ángulo
puede variar de acuerdo con la inclinación que
guarde con la columnela de la nariz. Un ángulo
agudo sugiere una hiperplasia maxilar,
proinclinación de los incisivos superiores o una
combinación de ambas, lo que permite
considerar la retracción quirúrgica de la maxila,
la retroinclinación ortodóncica de los incisivos
inferiores o una combinación de ambos. Un
ángulo nasolabial obtuso sugiere una hipoplasia
maxilar, una retroinclinación de los incisivos
superiores o una combinación. Esto permite
considerar un avance quirúgico del maxilar, la
proinclinación ortodóncica de los incisivos o una

142

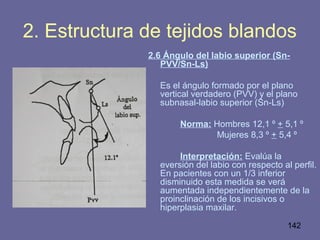

2.6 Ángulo del labio superior (Sn-
PVV/Sn-Ls)
Es el ángulo formado por el plano
vertical verdadero (PVV) y el plano
subnasal-labio superior (Sn-Ls)
Norma: Hombres 12,1 ⁰ + 5,1 ⁰
Mujeres 8,3 ⁰ + 5,4 ⁰
Interpretación: Evalúa la
eversión del labio con respecto al perfil.
En pacientes con un 1/3 inferior
disminuido esta medida se verá
aumentada independientemente de la
proinclinación de los incisivos o
hiperplasia maxilar.

143

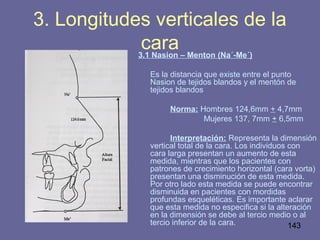

3. Longitudes verticales de la
cara3.1 Nasion – Menton (Na´-Me´)
Es la distancia que existe entre el punto
Nasion de tejidos blandos y el mentón de
tejidos blandos
Norma: Hombres 124,6mm + 4,7mm
Mujeres 137, 7mm + 6,5mm
Interpretación: Representa la dimensión
vertical total de la cara. Los individuos con
cara larga presentan un aumento de esta
medida, mientras que los pacientes con
patrones de crecimiento horizontal (cara vorta)
presentan una disminución de esta medida.
Por otro lado esta medida se puede encontrar
disminuida en pacientes con mordidas
profundas esqueléticas. Es importante aclarar
que esta medida no especifica si la alteración
en la dimensión se debe al tercio medio o al
tercio inferior de la cara.

144

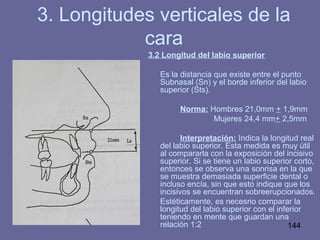

3.2 Longitud del labio superior
Subnasal (Sn) y el borde inferior del labio
superior (Sts).
Norma: Hombres 21,0mm + 1,9mm
Mujeres 24,4 mm+ 2,5mm
Interpretación: Indica la longitud real
del labio superior. Esta medida es muy útil
al compararla con la exposición del incisivo
superior. Si se tiene un labio superior corto,
entonces se observa una sonrisa en la que
se muestra demasiada superficie dental o
incluso encía, sin que esto indique que los
incisivos se encuentran sobreerupcionados.
Estéticamente, es necesrio comparar la
longitud del labio superior con el inferior
teniendo en mente que guardan una
relación 1:2
cara

145

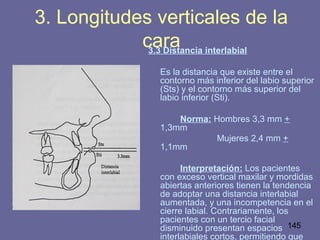

3.3 Distancia interlabial
contorno más inferior del labio superior
(Sts) y el contorno más superior del
labio inferior (Sti).
Norma: Hombres 3,3 mm +
1,3mm
Mujeres 2,4 mm +
1,1mm
Interpretación: Los pacientes
con exceso vertical maxilar y mordidas
abiertas anteriores tienen la tendencia
de adoptar una distancia interlabial
aumentada, y una incompetencia en el
cierre labial. Contrariamente, los
pacientes con un tercio facial
disminuido presentan espacios
interlabiales cortos, permitiendo que
cara

146

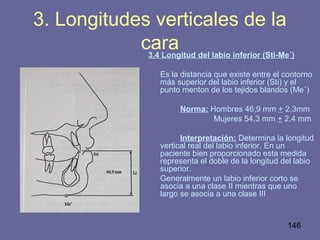

3.4 Longitud del labio inferior (Sti-Me´)
Es la distancia que existe entre el contorno
más superior del labio inferior (Sti) y el
punto menton de los tejidos blandos (Me´)
Norma: Hombres 46,9 mm + 2,3mm
Mujeres 54,3 mm + 2,4 mm
Interpretación: Determina la longitud
vertical real del labio inferior. En un
paciente bien proporcionado esta medida
representa el doble de la longitud del labio
superior.
Generalmente un labio inferior corto se
asocia a una clase II mientras que uno
largo se asocia a una clase III
cara

147

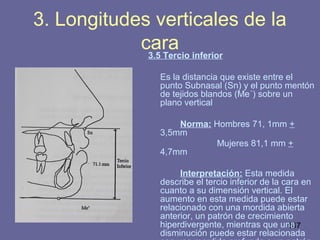

3.5 Tercio inferior
punto Subnasal (Sn) y el punto mentón
de tejidos blandos (Me´) sobre un
plano vertical
Norma: Hombres 71, 1mm +
3,5mm
Mujeres 81,1 mm +
4,7mm
Interpretación: Esta medida
describe el tercio inferior de la cara en
cuanto a su dimensión vertical. El
aumento en esta medida puede estar
relacionado con una mordida abierta
anterior, un patrón de crecimiento
hiperdivergente, mientras que una
disminución puede estar relacionada
cara

148

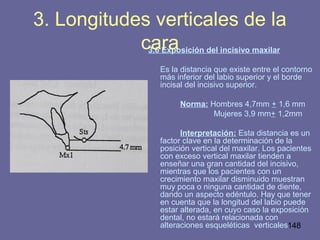

3.6 Exposición del incisivo maxilar
Es la distancia que existe entre el contorno
más inferior del labio superior y el borde
incisal del incisivo superior.
Norma: Hombres 4,7mm + 1,6 mm
Mujeres 3,9 mm+ 1,2mm
Interpretación: Esta distancia es un
factor clave en la determinación de la
posición vertical del maxilar. Los pacientes
con exceso vertical maxilar tienden a
enseñar una gran cantidad del incisivo,
mientras que los pacientes con un
crecimiento maxilar disminuido muestran
muy poca o ninguna cantidad de diente,
dando un aspecto edéntulo. Hay que tener
en cuenta que la longitud del labio puede
estar alterada, en cuyo caso la exposición
dental, no estará relacionada con
alteraciones esqueléticas verticales
cara

149

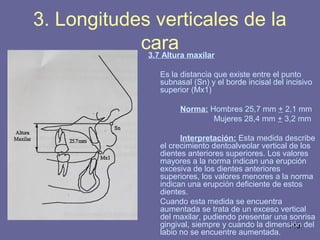

3.7 Altura maxilar
subnasal (Sn) y el borde incisal del incisivo
superior (Mx1)
Norma: Hombres 25,7 mm + 2,1 mm
Mujeres 28,4 mm + 3,2 mm
Interpretación: Esta medida describe
el crecimiento dentoalveolar vertical de los
dientes anteriores superiores. Los valores
mayores a la norma indican una erupción
excesiva de los dientes anteriores
superiores, los valores menores a la norma
indican una erupción deficiente de estos
dientes.
Cuando esta medida se encuentra
aumentada se trata de un exceso vertical
del maxilar, pudiendo presentar una sonrisa
gingival, siempre y cuando la dimensión del
labio no se encuentre aumentada.
cara

150

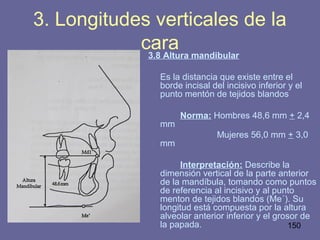

3.8 Altura mandibular
borde incisal del incisivo inferior y el
punto mentón de tejidos blandos
Norma: Hombres 48,6 mm + 2,4
mm
Mujeres 56,0 mm + 3,0
mm
Interpretación: Describe la
dimensión vertical de la parte anterior
de la mandíbula, tomando como puntos
de referencia al incisivo y al punto
menton de tejidos blandos (Me´). Su
longitud está compuesta por la altura
alveolar anterior inferior y el grosor de
la papada.
cara

151

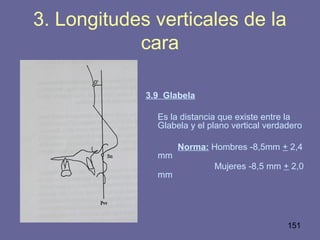

3.9 Glabela
Es la distancia que existe entre la
Glabela y el plano vertical verdadero
Norma: Hombres -8,5mm + 2,4
mm
Mujeres -8,5 mm + 2,0
mm
cara

152

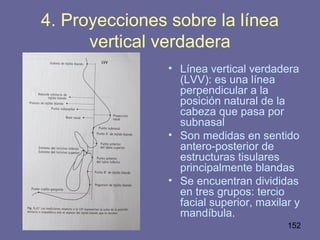

4. Proyecciones sobre la línea
vertical verdadera
• Línea vertical verdadera
(LVV): es una línea
perpendicular a la
posición natural de la
cabeza que pasa por
subnasal
• Son medidas en sentido
antero-posterior de
estructuras tisulares
principalmente blandas
• Se encuentran divididas
en tres grupos: tercio
facial superior, maxilar y
mandíbula.

153

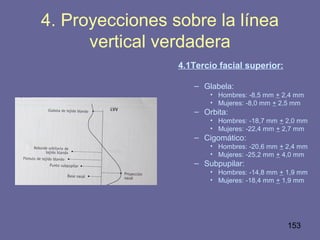

vertical verdadera
4.1Tercio facial superior:
– Glabela:
• Hombres: -8,5 mm + 2,4 mm
• Mujeres: -8,0 mm + 2,5 mm
– Orbita:
• Hombres: -18,7 mm + 2,0 mm
• Mujeres: -22,4 mm + 2,7 mm
– Cigomático:
• Hombres: -20,6 mm + 2,4 mm
• Mujeres: -25,2 mm + 4,0 mm
– Subpupilar:
• Hombres: -14,8 mm + 1,9 mm
• Mujeres: -18,4 mm + 1,9 mm

154

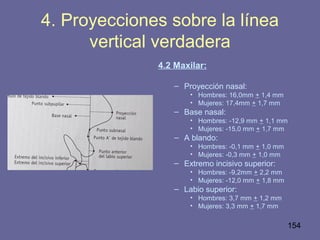

vertical verdadera
4.2 Maxilar:
– Proyección nasal:
• Hombres: 16,0mm + 1,4 mm
• Mujeres: 17,4mm + 1,7 mm
– Base nasal:
• Hombres: -12,9 mm + 1,1 mm
• Mujeres: -15,0 mm + 1,7 mm
– A blando:
– Extremo incisivo superior:
• Hombres: -9,2mm + 2,2 mm
• Mujeres: -12,0 mm + 1,8 mm
– Labio superior:
• Hombres: 3,7 mm + 1,2 mm
• Mujeres: 3,3 mm + 1,7 mm

155
vertical verdadera

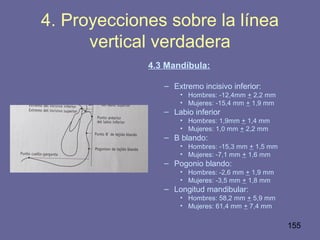

4.3 Mandíbula:
– Extremo incisivo inferior:
• Hombres: -12,4mm + 2,2 mm
• Mujeres: -15,4 mm + 1,9 mm
– Labio inferior
• Hombres: 1,9mm + 1,4 mm
– B blando:
• Hombres: -15,3 mm + 1,5 mm
– Pogonio blando:
– Longitud mandibular:
• Hombres: 58,2 mm + 5,9 mm

156
• La colocación anteroposterior de la línea vertical
verdadera debe desplazarse hacia delante 1-3 mm en
los casos de retroceso maxilar.
• Se define el retroceso del tercio medio facial por la
existencia de una nariz aparentemente alargada, así
como un contorno deprimido o plano de los rebordes
orbitarios, pómulos, puntos subpupilares y base de las
alas de la nariz. Otras características del retroceso del
tercio medio facial pueden ser el escaso apoyo incisal
del labio superior, un labio superior recto y grueso, así
como una posición retruída de los incisivos
superiores.
• Para verificar el retroceso del maxilar es necesaria la
exploración clínica y el análisis ACTB del paciente.
vertical verdadera

157

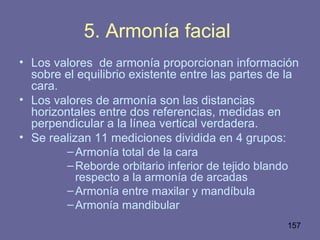

5. Armonía facial
• Los valores de armonía proporcionan información
sobre el equilibrio existente entre las partes de la
cara.
• Los valores de armonía son las distancias
horizontales entre dos referencias, medidas en
perpendicular a la línea vertical verdadera.
• Se realizan 11 mediciones dividida en 4 grupos:
–Armonía total de la cara
–Reborde orbitario inferior de tejido blando
respecto a la armonía de arcadas
–Armonía entre maxilar y mandíbula
–Armonía mandibular

158

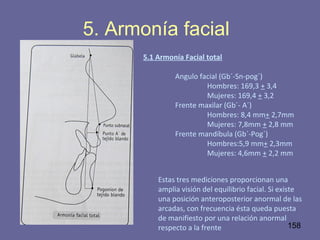

5. Armonía facial
5.1 Armonía Facial total
Angulo facial (Gb´-Sn-pog´)
Hombres: 169,3 + 3,4
Mujeres: 169,4 + 3,2
Frente maxilar (Gb´- A´)
Hombres: 8,4 mm+ 2,7mm
Mujeres: 7,8mm + 2,8 mm
Frente mandíbula (Gb´-Pog´)
Hombres:5,9 mm+ 2,3mm
Estas tres mediciones proporcionan una
amplia visión del equilibrio facial. Si existe
una posición anteroposterior anormal de las
arcadas, con frecuencia ésta queda puesta
de manifiesto por una relación anormal
respecto a la frente

159

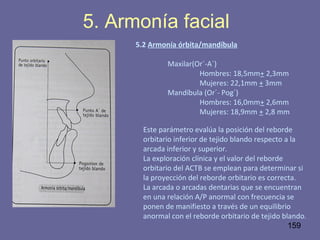

5. Armonía facial
5.2 Armonía órbita/mandíbula
Maxilar(Or´-A´)
Hombres: 18,5mm+ 2,3mm
Mujeres: 22,1mm + 3mm
Mandíbula (Or´- Pog´)
Hombres: 16,0mm+ 2,6mm
Este parámetro evalúa la posición del reborde
orbitario inferior de tejido blando respecto a la
arcada inferior y superior.
La exploración clínica y el valor del reborde
orbitario del ACTB se emplean para determinar si
la proyección del reborde orbitario es correcta.
La arcada o arcadas dentarias que se encuentran
en una relación A/P anormal con frecuencia se
ponen de manifiesto a través de un equilibrio
anormal con el reborde orbitario de tejido blando.

160

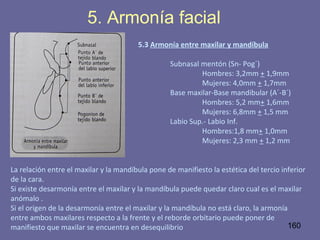

5. Armonía facial
5.3 Armonía entre maxilar y mandíbula
Subnasal mentón (Sn- Pog´)
Hombres: 3,2mm + 1,9mm
Mujeres: 4,0mm + 1,7mm
Base maxilar-Base mandibular (A´-B´)
Labio Sup.- Labio Inf.
Hombres:1,8 mm+ 1,0mm
Mujeres: 2,3 mm + 1,2 mm
La relación entre el maxilar y la mandíbula pone de manifiesto la estética del tercio inferior
de la cara.
Si existe desarmonía entre el maxilar y la mandíbula puede quedar claro cual es el maxilar
anómalo .
Si el origen de la desarmonía entre el maxilar y la mandíbula no está claro, la armonía
entre ambos maxilares respecto a la frente y el reborde orbitario puede poner de
manifiesto que maxilar se encuentra en desequilibrio

161
5. Armonía facial
5.4 Armonía Mandibular
Incisivo mandibular – mentón
Hombres: 9,8 mm + 2,6 mm
Labio inferior - mentón
Contorno mentón (B´-Pog´)
Hombres:2,7 mm+ 1,1 mm
Estos valores evalúan la protrusión del mentón respecto al incisivo inferior, el
labio inferior y el punto B´del tejido blando.
La relación entre el punto B´y el pogonio de tejido blando es un parámetro
indicador del contorno del mentón. La normalización de estas relaciones es
importante, ya que la proyección del mentón es un parámetro principal para el
equilibrio facial.

Birbe definitivo

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Birbe definitivo

Más de Joan Birbe

Último

Birbe definitivo

Notas del editor
