Este documento describe un circuito eléctrico en serie con tres resistencias de valores 1kΩ, 2kΩ y 3kΩ conectadas a una batería de 9V. El estudiante calcula la resistencia equivalente del circuito, la caída de voltaje en cada resistencia y la corriente que circula a través de cada una. Luego simula el circuito en Tinkercad y compara los resultados con mediciones realizadas en un gabinete.

7. Circuitos
en serie
Contreras Karely - 4B

8. Datos
01
Alumna
Contreras Karely
02
profesor
Davila Walter
03
auxiliar
Requena Juan

9. NIVEL 2
El alumno analiza el comportamiento
de un circuito resistivo que contenga tres
resistencias, de valores 1kΩ, 2kΩ y 3kΩ. La
fuente de alimentación es una batería de
9V.
Halla la resistencia equivalente.
Halla la caída de potencial en cada
resistencia. Halla la corriente que circula
por cada resistencia. Comprueba que
cumple la teoría referida a circuitos
resistivos en serie.

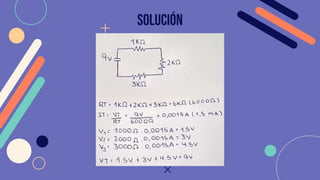

10. SOLUCIÓN

11. En el tinkercad, simula el
circuito anterior y realiza
las mediciones de tensión y
corriente en cada
resistencia. Compara sus
resultados con los
obtenidos en gabinete.
NIVEL 3

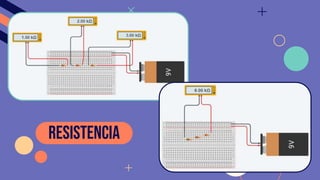

12. Resistencia

13. AMPERAJE

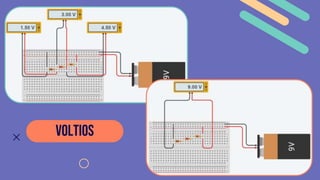

14. VOLTIOS

15. COMPARACIONES

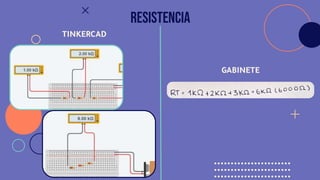

16. RESISTENCIA
TINKERCAD
GABINETE

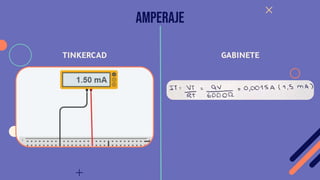

17. AMPERAJE
TINKERCAD GABINETE

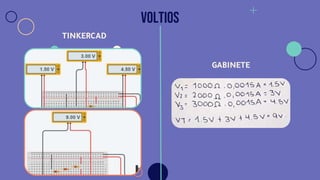

18. VOLTIOS
TINKERCAD
GABINETE
