El documento habla sobre lógica proposicional y circuitos lógicos. Explica que la lógica proporciona las reglas y formas de razonamiento y ayuda a las matemáticas. Define proposiciones como enunciados que pueden ser verdaderos o falsos y usa letras como p, q, r para representarlos. Introduce los conectivos lógicos como NO, Y, O para formar proposiciones. Finalmente, describe cómo los circuitos lógicos representan proposiciones y conectivos lógicos us

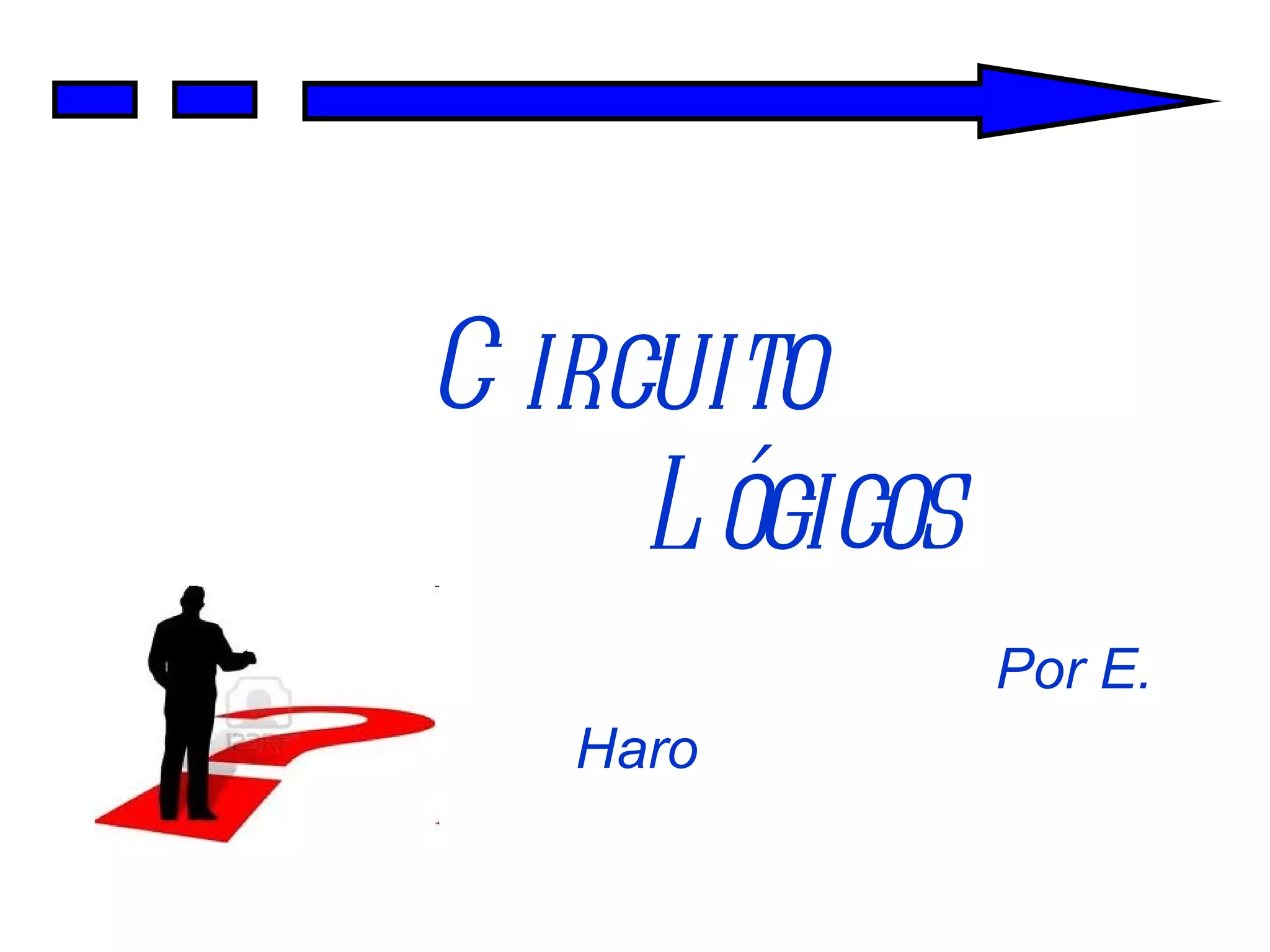

1. Circuito Lógicos Por E. Haro

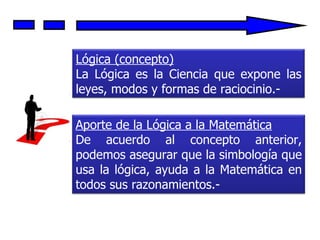

2. Lógica (concepto) La Lógica es la Ciencia que expone las leyes, modos y formas de raciocinio.- Aporte de la Lógica a la Matemática De acuerdo al concepto anterior, podemos asegurar que la simbología que usa la lógica, ayuda a la Matemática en todos sus razonamientos.-

3. Esta es el significado de una idea, enunciado, conjunto de palabras o letras a las que se les puede asignar uno y sólo uno de los valores de verdad, que pueden ser: VERDADERO (V) o FALSO (F) Proposición

4. Por ejemplo: Hoy es lunes Toda proposición se la representa con letras minúsculas y preferentemente las últimas del abecedario, o sea: p, q, r, s, t, u

5. Son símbolos que sirven para formar proposiciones con otras proposiciones. Estos son:  Ó - : “NO”  : “Y”  : “O” EN SENTIDO INCLUYENTE  : ENTONCES O IMPLICA  : SI Y SOLO SI  : “O” EN SENTIDO EXCLUYENTE LOS CONECTIVOS LOGICOS

6. Hoy en día, la lógica proposicional que estudiamos en este capítulo, tiene una importancia singular dada su aplicación en los llamados "CIRCUITOS LÓGICOS" de uso en la electrónica y la informática. Estas son funciones que suelen denominarse “ funciones booleanas ”, ya que responden al “ álgebra de Boole ”.

7. Circuitos lógicos o booleanas La verdad de una proposición puede asociarse al pasaje de corriente en un circuito eléctrico con un interruptor. Así, para representar a p, si es F, se tiene: p y para p, si es V, se tiene: p Es decir, el interruptor se cierra si p es V y se abre si p es F.

8. Podemos, así, representar las operaciones proposicionales mediante circuitos con tantos interruptores como proposiciones componentes, combinados en serie o paralelamente . Veremos, a continuación, como representar en forma booleana las operaciones que surgen de operar con dos proposiciones mediante los conectivos lógicos que conocemos.

9. Conjunción Este circuito admite el pasaje de corriente, es decir la verdad de p Λ q, sólo si ambas son V (comprobar en la tabla de verdad de la conjunción).

10. Disyunción Está representada por un circuito en paralelo. Como vemos, admite el pasaje de corriente cuando al menos una de las dos es V (comprobar en la correspondiente tabla de verdad).

11. Es decir , convertimos la implicación en una disyunción para poder representarla mediante un circuito booleano. Tenemos, así
