esta presentacion esta basada en las uniones que se utilisan para tuberia olatica o metalica que son los coples

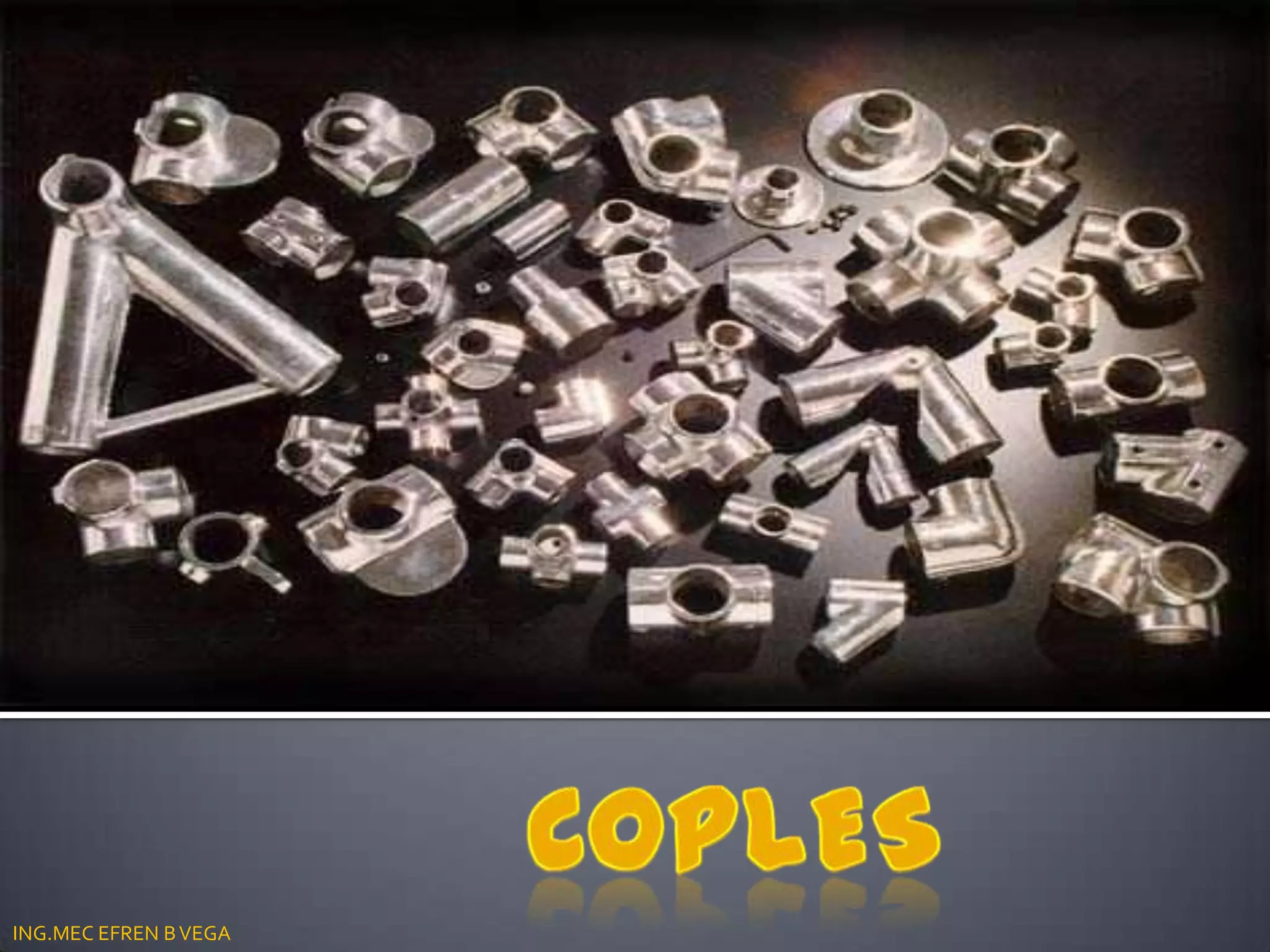

1. COPLES ING.MEC EFREN B VEGA

2. COPLES DE ACERO El acero deberá estar conforme a los requerimientos de composición química especificados en la tabla Cople de acero 150 lbs. Acero

3. DISEÑO En términos generales, las dimensiones para los coples de acero son establecidos por la norma: ASTM A-865 ESPECIFICACIÓN ESTÁNDAR PARA LOS COPLES DE ACERO ROSCADO, EN ACABADO NEGRO O GALVANIZADO POR INMERSION EN CALIENTE PARA EL USO DE UNIONES CON TUBOS DE ACERO.

4. ROSCADO Los coples de acero CIFUNSA cumplen la norma: ANSI /ASME B 1.20.1ESPECIFICACIONES DE ROSCADO ACABADO Los coples de acero pueden ser tanto en condición Galvanizada como Negra. El recubrimiento de Zinc en los coples de acero galvanizados, cumple con los requerimientos de la norma ASTM A-153 para galvanizado en caliente por inmersión, lo cual proporciona un recubrimiento protector contra la corrosión de 3.5 a 5.0 milésimas de pulgada. USO NO DEBE soldarse, es un cople para unión roscable de flujos permanentes.

5. Los coples de acero presentan rosca recta para tubería de 1/8" a 2" con una tolerancia en el roscado de +/- 1 1/2 vuelta de rosca cuando se mide con un calibrador de rosca NPSC ver Tabla No. 2 y rosca NPT para coples de 2 1/2" a 6" con una tolerancia en el roscado de +/- 1 vuelta de rosca cuando se mide con un calibrador de rosca NPT ver Tabla No. 3, tomando como referencia el punto de intersección del chaflán y el primer hilo de rosca.

7. ¿Por qué utilizar un Acople Rápido? Si los siguientes beneficios son importantes para usted, debe considerar la utilización de unAcople Rápido. • FLEXIBILIDAD – Si necesita conectar y desconectar tubería y manguera, más de una o dos veces al año. • UTILIDAD - Si el tiempo improductivo de la planta, los procesos o la maquinaria, son costosos. • SEGURIDAD – Si es importante no derramar un fluido sucio o peligroso. • SERVICIO – Si el mantenimiento y el servicio necesitan ser rápidos y fáciles, o si su circuito cerrado de sistema de fluidos es presurizado. • MODULARIDAD – Si los complementos o accesorios necesitan ser conectadas o desconectadas. • CONVENIENCIA – Si una conexión libre de goteo y sencilla operación con una mano, es lo que sus clientes esperan. Los Acoples Rápidos ahorran tiempo y dinero.

8. ¿Cómo escoger un Acople Rápido? Conocer su aplicación es la clave para la correcta selección de un Acople Rápido. Utilice la siguiente lista para simplificar la selección. • TEMPERATURA – Conozca el rango mínimo y máximo de temperatura. Las tolerancias de temperatura estándar van des -40° F hasta 200° F, dependiendo del material del acople. • PRESIÓN - ¿Cuál es la máxima presión que su acople necesita para desempeñarse durante la operación? Las conexiones rápidas con presiones hasta 250 PSI, manejan la gran mayoría de las aplicaciones de baja presión. Esté seguro que su aplicación no excederá la presión máxima dada por el fabricante. • FLUIDO - Las viscosidad y corrosión de un fluido que corre a través de un acople necesita ser considerada. Esté seguro que el fluido es químicamente compatible con TODOS los materiales del acople, incluyendo los empaques u “O-rings”. • TUBERÍA - ¿Qué tamaño de tubería, tanto Diámetro Interno (D.I.) como Externo (D.E), está utilizando? Haga un doble chequeo de la compatibilidad del Fluido.

9. • OPCIONES DE CONEXIÓN – Tipo: Conexiones para manguera, acoples de compresión, y las conexiones “push-on” son las terminaciones más comunes. Tamaño: Usted debe conocer el D.I. para las conexiones de manguera, el D.E. para las conexiones “push-on”, y el D.I. y D.E. para los acoples de compresión. • OPCIONES DE MONTAJE - ¿Cómo está configurado el acople en su aplicación? Las opciones de montaje más comunes incluyen rosca de tubería, páneles (Pasamuros), en línea o codos. • REQUERIMIENTOS ESPECIALES – Esterilización, listados NSF, materiales USP Clase VI aprobados, empaque especial, codificación por color, rastreo de lote, etc. Cuando especifique un acople, hay tres elementos en los que debe enfocarse – Facilidad de Instalación, reemplazo y servicio.

10. ¿Por qué utilizar un Acople Rápido de CPC®? Flexibilidad – Subcontratistas y subensambladores Utilidad – Reposiciones y Mejoras Seguridad – Eliminar derrames sucios o peligrosos Servicio – Mantenimiento y Reparación Modularidad – Complementos y accesorios Conveniencia – Intuitivo y Económico

13. GRACIAS POR SUS ATENCIÓN
