1. Diagnóstico por imágenes Dr. Fermin Villacorta Castro

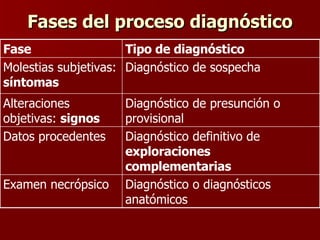

2. Fases del proceso diagnóstico Diagnóstico o diagnósticos anatómicos Examen necrópsico Diagnóstico definitivo de exploraciones complementarias Datos procedentes Diagnóstico de presunción o provisional Alteraciones objetivas: signos Diagnóstico de sospecha Molestias subjetivas: síntomas Tipo de diagnóstico Fase

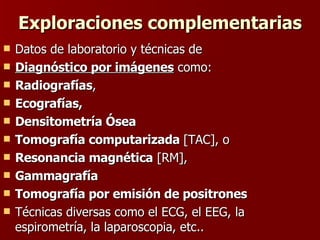

3. Exploraciones complementarias Datos de laboratorio y técnicas de Diagnóstico por imágenes como: Radiografías , Ecografías, Densitometría Ósea Tomografía computarizada [TAC], o Resonancia magnética [RM], Gammagrafía Tomografía por emisión de positrones Técnicas diversas como el ECG, el EEG, la espirometría, la laparoscopia, etc..

4. Equipo de Rayos X y Mamografo

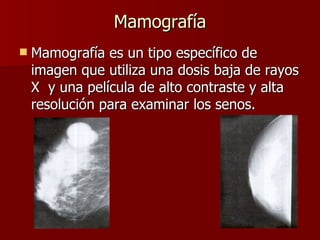

5. Mamografía Mamografía es un tipo específico de imagen que utiliza una dosis baja de rayos X y una película de alto contraste y alta resolución para examinar los senos.

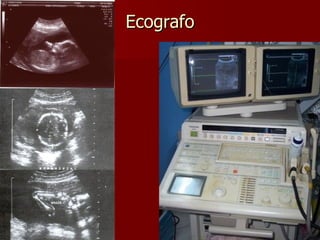

6. Ecografo

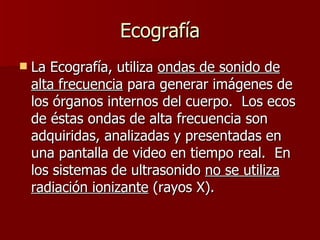

7. Ecografía La Ecografía, utiliza ondas de sonido de alta frecuencia para generar imágenes de los órganos internos del cuerpo. Los ecos de éstas ondas de alta frecuencia son adquiridas, analizadas y presentadas en una pantalla de video en tiempo real. En los sistemas de ultrasonido no se utiliza radiación ionizante (rayos X).

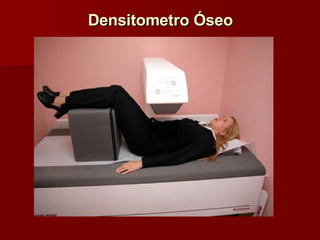

8. Densitometro Óseo

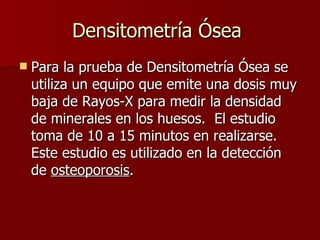

9. Densitometría Ósea Para la prueba de Densitometría Ósea se utiliza un equipo que emite una dosis muy baja de Rayos-X para medir la densidad de minerales en los huesos. El estudio toma de 10 a 15 minutos en realizarse. Este estudio es utilizado en la detección de osteoporosis .

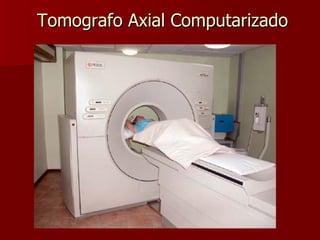

10. Tomografo Axial Computarizado

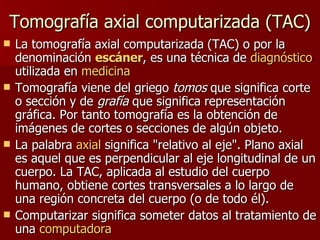

11. Tomografía axial computarizada (TAC) La tomografía axial computarizada (TAC) o por la denominación escáner , es una técnica de diagnóstico utilizada en medicina Tomografía viene del griego tomos que significa corte o sección y de grafía que significa representación gráfica. Por tanto tomografía es la obtención de imágenes de cortes o secciones de algún objeto. La palabra axial significa "relativo al eje". Plano axial es aquel que es perpendicular al eje longitudinal de un cuerpo. La TAC, aplicada al estudio del cuerpo humano, obtiene cortes transversales a lo largo de una región concreta del cuerpo (o de todo él). Computarizar significa someter datos al tratamiento de una computadora

12. Resonador Magnético

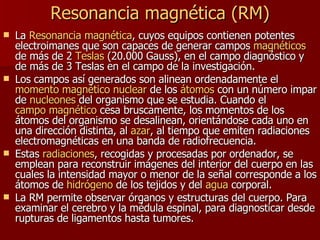

13. Resonancia magnética (RM) La Resonancia magnética , cuyos equipos contienen potentes electroimanes que son capaces de generar campos magnéticos de más de 2 Teslas (20.000 Gauss), en el campo diagnóstico y de más de 3 Teslas en el campo de la investigación. Los campos así generados son alinean ordenadamente el momento magnético nuclear de los átomos con un número impar de nucleones del organismo que se estudia. Cuando el campo magnético cesa bruscamente, los momentos de los átomos del organismo se desalinean, orientándose cada uno en una dirección distinta, al azar , al tiempo que emiten radiaciones electromagnéticas en una banda de radiofrecuencia. Estas radiaciones , recogidas y procesadas por ordenador, se emplean para reconstruir imágenes del interior del cuerpo en las cuales la intensidad mayor o menor de la señal corresponde a los átomos de hidrógeno de los tejidos y del agua corporal. La RM permite observar órganos y estructuras del cuerpo. Para examinar el cerebro y la médula espinal, para diagnosticar desde rupturas de ligamentos hasta tumores.

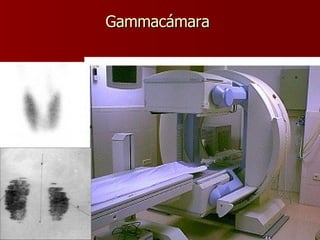

14. Gammacámara

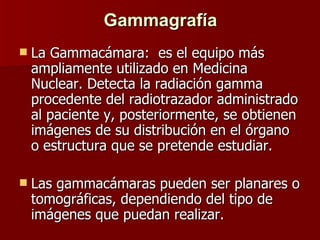

15. Gammagrafía La Gammacámara: es el equipo más ampliamente utilizado en Medicina Nuclear. Detecta la radiación gamma procedente del radiotrazador administrado al paciente y, posteriormente, se obtienen imágenes de su distribución en el órgano o estructura que se pretende estudiar. Las gammacámaras pueden ser planares o tomográficas, dependiendo del tipo de imágenes que puedan realizar.

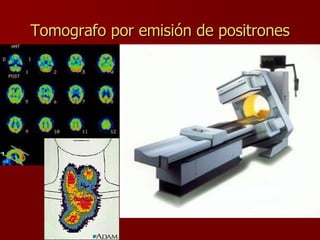

16. Tomografo por emisión de positrones

17. Tomografía por emisión de positrones Recientemente se está incorporando a las técnicas de la radiología la Tomografía por emisión de positrones (PET ó TEP ). Se trata se una tecnología que utiliza isótopos radiactivos que se introducen en moléculas orgánicas o radiofármacos que son inyectadas al paciente y posteriormente se analiza la emisión radiactiva de los diferentes tejidos según la captación del radiofármaco que presenten. Generalmente se utiliza Glucosa marcada con Flúor-18 , por lo que existe mayor afinidad por parte de las lesiones tumorales o inflamatorias. Se pueden realizar estudios combinando TAC y TEP lo que permite mayor resolución espacial junto con imágenes funcionales

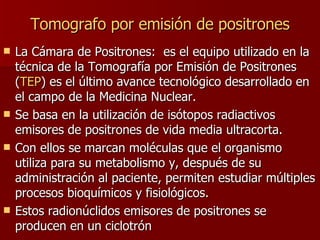

18. Tomografo por emisión de positrones La Cámara de Positrones: es el equipo utilizado en la técnica de la Tomografía por Emisión de Positrones ( TEP ) es el último avance tecnológico desarrollado en el campo de la Medicina Nuclear. Se basa en la utilización de isótopos radiactivos emisores de positrones de vida media ultracorta. Con ellos se marcan moléculas que el organismo utiliza para su metabolismo y, después de su administración al paciente, permiten estudiar múltiples procesos bioquímicos y fisiológicos. Estos radionúclidos emisores de positrones se producen en un ciclotrón
