1. CRISTIAN RAMON
INTERNADO ROTATIVO

2. Dren de Penrose
 Penrose tipo de drenaje pasivo es
decir evacua fluidos por capilaridad
y gravedad- Mecha delgada flexible
y suav
 6 mm a 2.5 cm.
• Utilizado para drenar materia
purulento liquido etc.

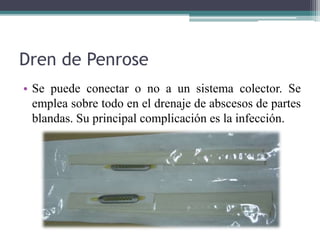

3. Dren de Penrose
• Se puede conectar o no a un sistema colector. Se
emplea sobre todo en el drenaje de abscesos de partes
blandas. Su principal complicación es la infección.

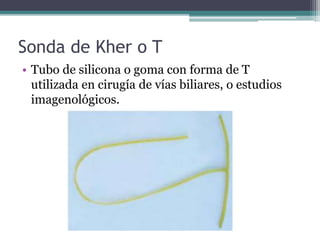

4. Sonda de Kher o T
• Tubo de silicona o goma con forma de T
utilizada en cirugía de vías biliares, o estudios
imagenológicos.

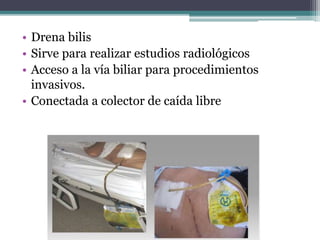

5. • Drena bilis
• Sirve para realizar estudios radiológicos
• Acceso a la vía biliar para procedimientos
invasivos.
• Conectada a colector de caída libre

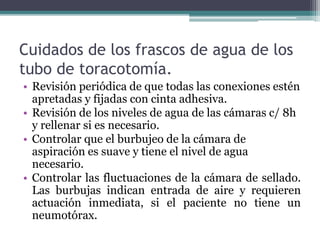

6. Cuidados de los frascos de agua de los
tubo de toracotomía.
• Revisión periódica de que todas las conexiones estén
apretadas y fijadas con cinta adhesiva.
• Revisión de los niveles de agua de las cámaras c/ 8h
y rellenar si es necesario.
• Controlar que el burbujeo de la cámara de
aspiración es suave y tiene el nivel de agua
necesario.
• Controlar las fluctuaciones de la cámara de sellado.
Las burbujas indican entrada de aire y requieren
actuación inmediata, si el paciente no tiene un
neumotórax.

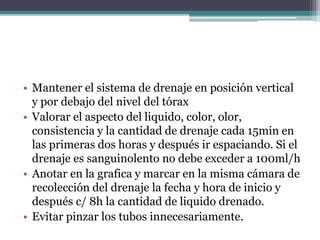

7. • Mantener el sistema de drenaje en posición vertical
y por debajo del nivel del tórax
• Valorar el aspecto del liquido, color, olor,
consistencia y la cantidad de drenaje cada 15min en
las primeras dos horas y después ir espaciando. Si el
drenaje es sanguinolento no debe exceder a 100ml/h
• Anotar en la grafica y marcar en la misma cámara de
recolección del drenaje la fecha y hora de inicio y
después c/ 8h la cantidad de liquido drenado.
• Evitar pinzar los tubos innecesariamente.

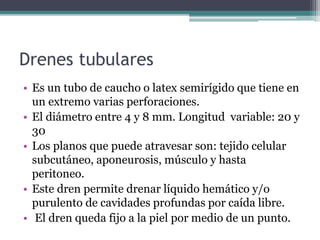

8. Drenes tubulares
• Es un tubo de caucho o latex semirígido que tiene en
un extremo varias perforaciones.
• El diámetro entre 4 y 8 mm. Longitud variable: 20 y
30
• Los planos que puede atravesar son: tejido celular
subcutáneo, aponeurosis, músculo y hasta
peritoneo.
• Este dren permite drenar líquido hemático y/o
purulento de cavidades profundas por caída libre.
• El dren queda fijo a la piel por medio de un punto.

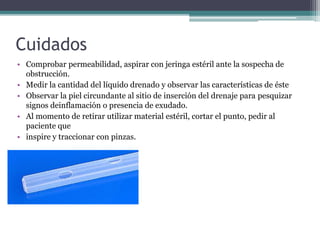

9. Cuidados
• Comprobar permeabilidad, aspirar con jeringa estéril ante la sospecha de
obstrucción.
• Medir la cantidad del líquido drenado y observar las características de éste
• Observar la piel circundante al sitio de inserción del drenaje para pesquizar
signos deinflamación o presencia de exudado.
• Al momento de retirar utilizar material estéril, cortar el punto, pedir al
paciente que
• inspire y traccionar con pinzas.

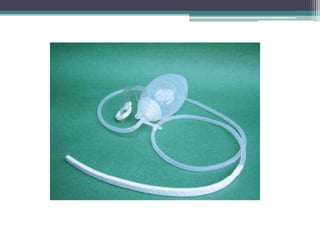

10. Drenaje de Jackson Pratt:
• Formado por un catéter de silicona muy flexible,
blando y con múltiples perforaciones.
• Drenaje activo aspirativo, aplastada al principio
y circular al final y en su extremo puede
conectarse a vacío de baja presión tipo "pera" o a
vacío tipo Redón.
