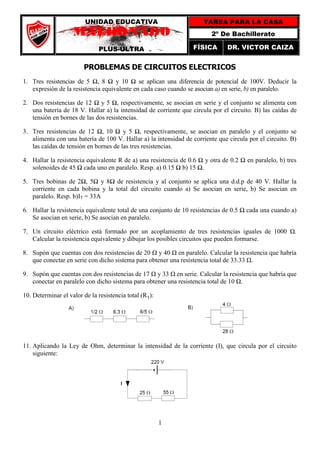

PROBLEMAS DE CIRCUITOS ELECTRICOS
1. Tres resistencias de 5 Ω, 8 Ω y 10 Ω se aplican una diferencia de potencial de 100V. Deducir la
expresión de la resistencia equivalente en cada caso cuando se asocian a) en serie, b) en paralelo.
2. Dos resistencias de 12 Ω y 5 Ω, respectivamente, se asocian en serie y el conjunto se alimenta con
una batería de 18 V. Hallar a) la intensidad de corriente que circula por el circuito. B) las caídas de
tensión en bornes de las dos resistencias.
3. Tres resistencias de 12 Ω, 10 Ω y 5 Ω, respectivamente, se asocian en paralelo y el conjunto se
alimenta con una batería de 100 V. Hallar a) la intensidad de corriente que circula por el circuito. B)
las caídas de tensión en bornes de las tres resistencias.
4. Hallar la resistencia equivalente R de a) una resistencia de 0.6 Ω y otra de 0.2 Ω en paralelo, b) tres
solenoides de 45 Ω cada uno en paralelo. Resp. a) 0.15 Ω b) 15 Ω.
5. Tres bobinas de 2Ω, 5Ω y 8Ω de resistencia y al conjunto se aplica una d.d.p de 40 V. Hallar la
corriente en cada bobina y la total del circuito cuando a) Se asocian en serie, b) Se asocian en
paralelo. Resp. b)IT = 33A
6. Hallar la resistencia equivalente total de una conjunto de 10 resistencias de 0.5 Ω cada una cuando a)
Se asocian en serie, b) Se asocian en paralelo.
7. Un circuito eléctrico está formado por un acoplamiento de tres resistencias iguales de 1000 Ω.
Calcular la resistencia equivalente y dibujar los posibles circuitos que pueden formarse.
8. Supón que cuentas con dos resistencias de 20 Ω y 40 Ω en paralelo. Calcular la resistencia que habría
que conectar en serie con dicho sistema para obtener una resistencia total de 33.33 Ω.
9. Supón que cuentas con dos resistencias de 17 Ω y 33 Ω en serie. Calcular la resistencia que habría que
conectar en paralelo con dicho sistema para obtener una resistencia total de 10 Ω.
10. Determinar el valor de la resistencia total (RT):
11. Aplicando la Ley de Ohm, determinar la intensidad de la corriente (I), que circula por el circuito
siguiente:
UNIDAD EDUCATIVA
PLUS-ULTRA
TAREA PARA LA CASA
2º De Bachillerato
FÍSICA DR. VICTOR CAIZA
MALDONADO
2

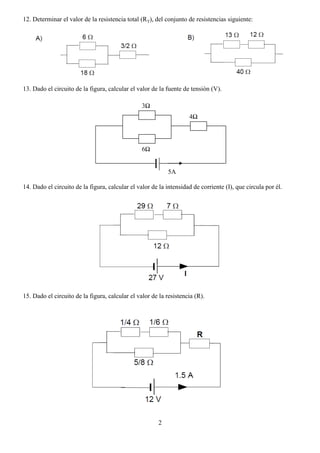

12. Determinar el valor de la resistencia total (RT), del conjunto de resistencias siguiente:
13. Dado el circuito de la figura, calcular el valor de la fuente de tensión (V).
14. Dado el circuito de la figura, calcular el valor de la intensidad de corriente (I), que circula por él.
15. Dado el circuito de la figura, calcular el valor de la resistencia (R).
3Ω
6Ω
4Ω
5A
3

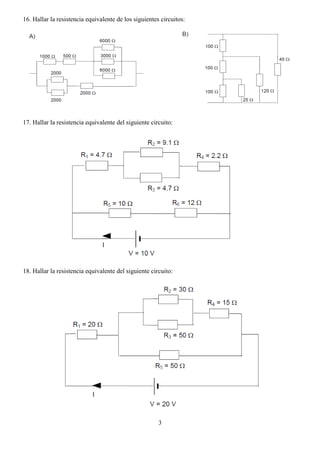

16. Hallar la resistencia equivalente de los siguientes circuitos:
17. Hallar la resistencia equivalente del siguiente circuito:
18. Hallar la resistencia equivalente del siguiente circuito:
4

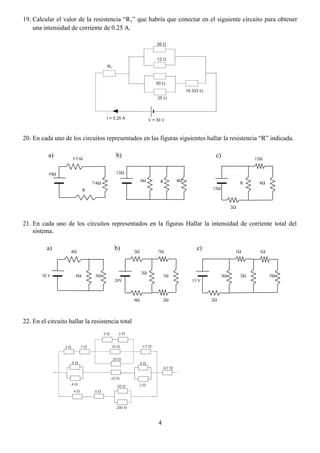

19. Calcular el valor de la resistencia “R1” que habría que conectar en el siguiente circuito para obtener
una intensidad de corriente de 0.25 A.
20. En cada uno de los circuitos representados en las figuras siguientes hallar la resistencia “R” indicada.
21. En cada uno de los circuitos representados en la figuras Hallar la intensidad de corriente total del
sistema.
22. En el circuito hallar la resistencia total
4Ω
6Ω 3Ω30 V
2Ω 7Ω
4Ω 2Ω
1Ω
2Ω
20V
1Ω 1Ω
2Ω3Ω
15 V
2Ω
5Ω
a) b) c)
5/2 Ω
R
7/4Ω
12Ω
4Ω6Ω
15Ω
8ΩR
2Ω
15Ω
a) b) c)
10Ω
R
