El electrocardiograma es el registro gráfico de las variaciones eléctricas generadas por las células cardiacas, recogidas a través de electrodos en la superficie del cuerpo. Refleja los procesos de excitación, conducción y contracción del corazón. Se compone de ondas P, QRS y T, asociadas con la despolarización y repolarización auricular y ventricular. Para realizarlo se colocan electrodos en las extremidades y tórax siguiendo un protocolo estandarizado de 12 derivaciones.

1. Electrocardiograma DRA. ALMA VELIA GARCÍA AVILA

2. ¿QUÉ ES EL ELECTROCARDIOGRAMA?

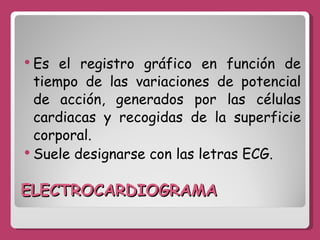

3. ELECTROCARDIOGRAMA Es el registro gráfico en función de tiempo de las variaciones de potencial de acción, generados por las células cardiacas y recogidas de la superficie corporal. Suele designarse con las letras ECG.

4. ELECTROCARDIOGRAMA Es el registro gráfico en función de tiempo de las variaciones de potencial de acción, generados por las células cardiacas y recogidas de la superficie corporal. Suele designarse con las letras ECG.

5. ELECTROCARDIOGRAMA Refleja fenómenos eléctricos relacionados con la excitación cardíaca. Aporta información sobre la orientación anatómica del corazón, tamaño relativo de sus cámaras, frecuencia cardíaca y ritmo.

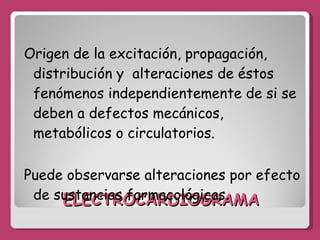

6. ELECTROCARDIOGRAMA Origen de la excitación, propagación, distribución y alteraciones de éstos fenómenos independientemente de si se deben a defectos mecánicos, metabólicos o circulatorios. Puede observarse alteraciones por efecto de sustancias farmacológicas.

7. CARACTERÍSTICAS El ECG normal esta formado por una onda P, un complejo QRS y una onda T. Se deben a los potenciales eléctricos que se generan en las células cardíacas y causan despolarización y repolarización.

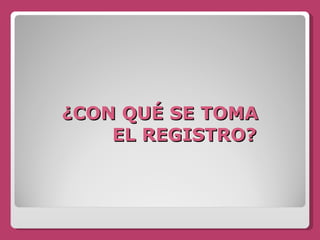

8. ¿CON QUÉ SE TOMA EL REGISTRO?

9. ELECTROCARDIOGRAFO

10. Aparato que recoge las señales detectadas en la superficie del cuerpo mediante unos electrodos colocados en las extremidades y pared torácica (derivaciones) las amplifica y las registra mediante un oscilógrafo en un papel especial.

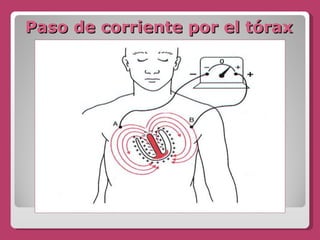

11. Paso de corriente por el tórax

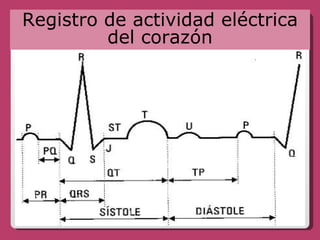

12. Registro de actividad eléctrica del corazón

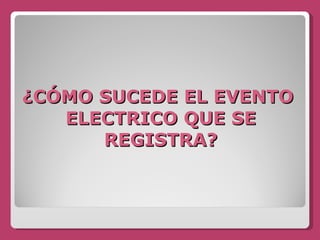

13. ¿CÓMO SUCEDE EL EVENTO ELECTRICO QUE SE REGISTRA?

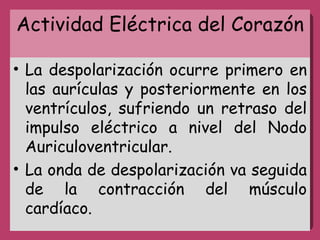

14. Actividad Eléctrica del Corazón La despolarización ocurre primero en las aurículas y posteriormente en los ventrículos, sufriendo un retraso del impulso eléctrico a nivel del Nodo Auriculoventricular. La onda de despolarización va seguida de la contracción del músculo cardíaco.

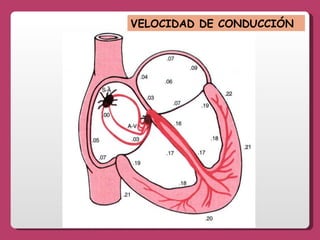

15. VELOCIDAD DE CONDUCCIÓN

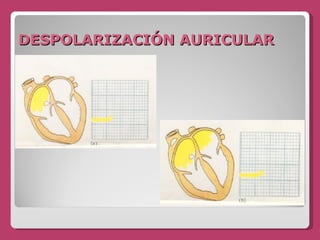

16. DESPOLARIZACIÓN AURICULAR

17. DESPOLARIZACIÓN VENTRICULAR

18. Repolarización Ventricular

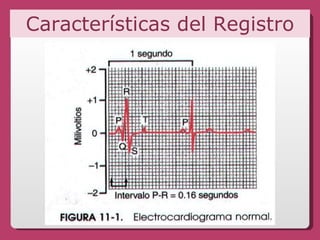

19. Características del Registro

20. ¿DÓNDE SE COLOCAN LOS ELECTRODOS?

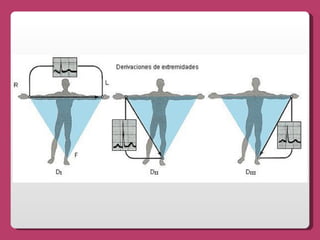

21. DERIVACIONES El ECG consta de 12 derivaciones distintas, seis de miembros y seis precordiales. Para obtenerlas se colocan los electrodos en los brazos (derecho e izquierdo)y en la pierna izquierda, formando un triángulo Un par de electrodos forman una derivación, uno es positivo y otro negativo.

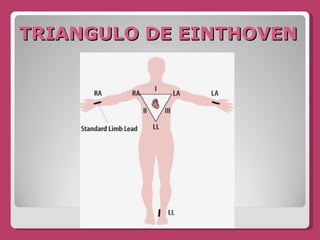

23. TRIANGULO DE EINTHOVEN

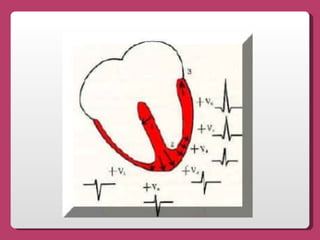

24. DERIVADAS PRECORDIALES

26. Finalmente obtenemos un registro completo que nos permite valorar al corazón .

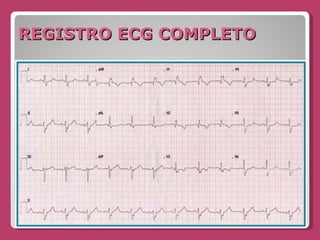

27. REGISTRO ECG COMPLETO
