El electrocardiograma (ECG) registra la actividad eléctrica del corazón a través de electrodos que captan las señales del latido cardíaco. El ECG proporciona información sobre la función cardíaca, como irregularidades del ritmo o alteraciones musculares, y se utiliza para diagnosticar problemas cardíacos y evaluar el efecto de medicamentos.

1. ¿QUES ES UN ELECTROGARDIOGRAMA?
 El electrocardiograma (ECG) es una prueba que
registra la actividad eléctrica del corazón.
 Se trata de una representación gráfica de la
contracción cardíaca donde se emplean pequeños
discos metálicos (electrodos) que captan, amplifican
y registran sobre un papel milimetrado las señales
del latido del corazón.

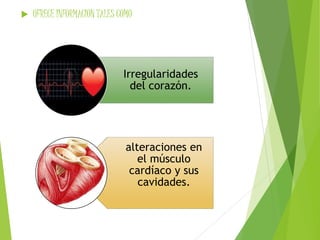

2.  OFRECE INFORMACION TALES COMO
Irregularidades
del corazón.
alteraciones en
el músculo
cardíaco y sus
cavidades.

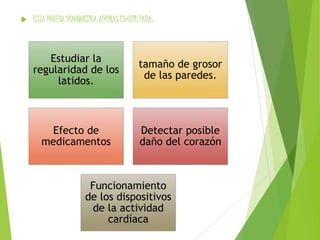

3.  ESTA PRUEBA DIAGNÓSTICA ADEMÁS ES ÚTIL PARA:
Estudiar la
regularidad de los
latidos.
tamaño de grosor
de las paredes.
Efecto de
medicamentos
Detectar posible
daño del corazón
Funcionamiento
de los dispositivos
de la actividad
cardíaca

4. ¿Para qué sirve?
 Estudiar la regularidad de los
latidos.
 Conocer el efecto que ciertos
medicamentos tienen sobre la
velocidad de transmisión del
impulso o sobre la contracción.
 Saber el tamaño de las cámaras o
la variación en el grosor de las
paredes.
 Detectar posible daño al corazón
(angina de pecho, infarto).
 Comprobar el funcionamiento de
los dispositivos reguladores de la
actividad cardíaca, tanto
anatómicos como artificiales
(marcapasos)
 Se pide un electrocardiograma
antes de una cirugía para
evaluar la función del corazón.
 Medir Qué tan rápido está
palpitando el corazón y si lo
está haciendo normalmente
Existen diferentes tipos de ECG.
Estos se indican a continuación:
 El ECG estándar, al que se le
llama a veces ECG en reposo
 El ECG de esfuerzo, que se
realiza mientras usted hace
ejercicio
 El ECG de 24

5. ¿Cuándo se hace un
electrocardiograma?
 En caso de dolor torácico u otros síntomas que sugieran una angina de pecho o
un infarto de miocardio.
 En caso de sospecha de arritmias cardiacas.
 En el estudio de sospecha de otros problemas cardiacos como pericarditis,
miocarditis, problemas de las válvulas cardiacas, insuficiencia cardiaca,
etcétera.
 En personas que llevan marcapasos, para evaluar el funcionamiento del
dispositivo.
 En algunas patologías pulmonares como en la embolia de pulmón.
 En trastornos de los iones como el potasio, el magnesio, el calcio, etcétera.
 Antes de una cirugía para evaluar la función del corazón.

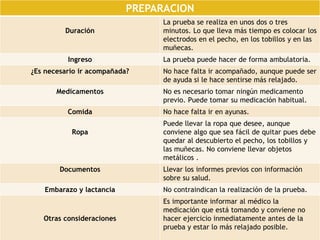

6. PREPARACION
Duración
La prueba se realiza en unos dos o tres
minutos. Lo que lleva más tiempo es colocar los
electrodos en el pecho, en los tobillos y en las
muñecas.
Ingreso La prueba puede hacer de forma ambulatoria.
¿Es necesario ir acompañada? No hace falta ir acompañado, aunque puede ser
de ayuda si le hace sentirse más relajado.
Medicamentos No es necesario tomar ningún medicamento
previo. Puede tomar su medicación habitual.
Comida No hace falta ir en ayunas.
Ropa
Puede llevar la ropa que desee, aunque
conviene algo que sea fácil de quitar pues debe
quedar al descubierto el pecho, los tobillos y
las muñecas. No conviene llevar objetos
metálicos .
Documentos Llevar los informes previos con información
sobre su salud.
Embarazo y lactancia No contraindican la realización de la prueba.
Otras consideraciones
Es importante informar al médico la
medicación que está tomando y conviene no
hacer ejercicio inmediatamente antes de la
prueba y estar lo más relajado posible.

7. ¿Cómo se realiza un electrocardiograma?
Late el
corazón
Ciclo
cardiaco
Sístole y
diástole
Contracción
de aurículas
Envió de
sangre a los
ventrículos
Los
ventrículos
se contraen
y se vacían
Señales
registradas.
Las aurículas
se relajan y
se llenan de
sangre.
Ondas
eléctricas
cardíacas.

8. RIESGOS
 El ECG estándar es un
procedimiento muy simple y
es completamente indoloro.
 La máquina de registro no
puede darle una descarga
eléctrica ni afectar el
corazón de ninguna manera.
 Existe un leve riesgo de
complicaciones con el ECG
de esfuerzo. Exigirle al
corazón un esfuerzo
adicional con el ejercicio
puede provocar dificultades
para respirar, latidos
anormales (arritmias), dolor
en el pecho (angina de
pecho) o un ataque
cardíaco.
 Se le controlará en todo
momento durante el
examen y se le dirá que
pare si el técnico o el
médico cree que existe un
riesgo de que se sienta
indispuesto. Habrá un
equipo médico disponible
en caso de emergencia
 Un electrocardiograma es
una prueba no invasiva,
indolora.
 es un sistema
completamente pasivo de
captación de una señales
eléctricas, por lo que no
causa dolor.

9. GRAFOELEMENTOS DEL
ELECTROCARDIOGRAMA
 El electrocardiograma habitual consta de 5 ondas, Q, R, S y T.
 Se llaman ondas a los grafoelementos de curso lento P y T.
 Se llama deflexión a los grafoelementos de curso rápido Q,R,S
 Estas ondas aparecen en el mismo orden en el electrocardiograma normal,
excepcionalmente se observa una onda U, mas visibles en las derivaciones
precordiales derechas.

10. Formas del Complejo QRS
Variaciones Morfológicas de la onda T:

11. INTERPRETACION DE UN
ELECTROCARDIOGRAMA
Un electrocardiograma o ECG representa la corriente eléctrica a través del corazón
durante un latido:
 Onda P: es la primera deflexión cuando la onda eléctrica activa las aurículas en el
electrocardiograma se aprecia un pequeño pico. Indica que la corriente eléctrica
pasa por las aurículas.
 Intervalo PR: el impulso viaja a través del nódulo AV. De aurícula a ventrículo.
 Picos QRS: registra la contracción de los ventrículos. Equivale a la sístole.
 Onda T: indica la relajación ventricular, cuando las células cardíacas vuelven al
estado previo de reposo.
 Intervalo QT: es el tiempo que ha empleado el corazón en contraerse y relajarse.
