La ley de Coulomb establece que la fuerza eléctrica entre dos cargas puntuales es directamente proporcional al producto de las cargas e inversamente proporcional al cuadrado de la distancia entre ellas. La fuerza puede ser de atracción si las cargas son de signo opuesto o de repulsión si son del mismo signo. La fuerza total sobre una carga es la suma vectorial de las fuerzas individuales ejercidas por cada una de las demás cargas presentes.
Teoría de Campos Electromagnéticos
Tema 3: Campos eléctricos en el espacio material
- Corriente de conducción y convección
- Conductores
- Dieléctricos
- Ecuación de continuidad y tiempo de relajación
- Condiciones en la frontera
La ley de Ohm es la relación existente entre conductores eléctricos y su resistencia que establece que la corriente que pasa por los conductores es proporcional al voltaje aplicado en ellos.
El físico alemán Georg Simon Ohm (1787-1854) fue el primero en demostrar experimentalmente esta relación.
Teoría de Campos Electromagnéticos
Tema 3: Campos eléctricos en el espacio material
- Corriente de conducción y convección
- Conductores
- Dieléctricos
- Ecuación de continuidad y tiempo de relajación
- Condiciones en la frontera
La ley de Ohm es la relación existente entre conductores eléctricos y su resistencia que establece que la corriente que pasa por los conductores es proporcional al voltaje aplicado en ellos.
El físico alemán Georg Simon Ohm (1787-1854) fue el primero en demostrar experimentalmente esta relación.
La carga eléctrica y el fenómeno de inducción. La ley de Coulomb y el cálculo de la fuerza entre partículas. El concepto de campo eléctrico, las líneas de fuerza. cálculo del campo generado por partículas.
Ley de Coulomb e intensidad de campo eléctrico
Densidad de flujo eléctrico
Ley de Gauss
Potencial eléctrico
Densidad de energía en campos electrostáticos
Estandares de Medición y Uso de sitios webIAB México
Desde inicios de IAB México, uno de los objetivos centrales que
teníamos como asociación era la definición de una metodología
que permitiera certificar el volumen de tráfico que reciben los
principales destinos digitales de la industria mexicana.
Después de un fuerte trabajo entre las agencias y los medios,
ya se cuenta con esta base que nos permite darle a las marcas
y agencias una medición comparable y estandarizada de la
utilización de los sitios web.
Estamos seguros que le ayudará a las marcas a contar con
una mejor planeación para mejorar los resultados de sus
campañas digitales.

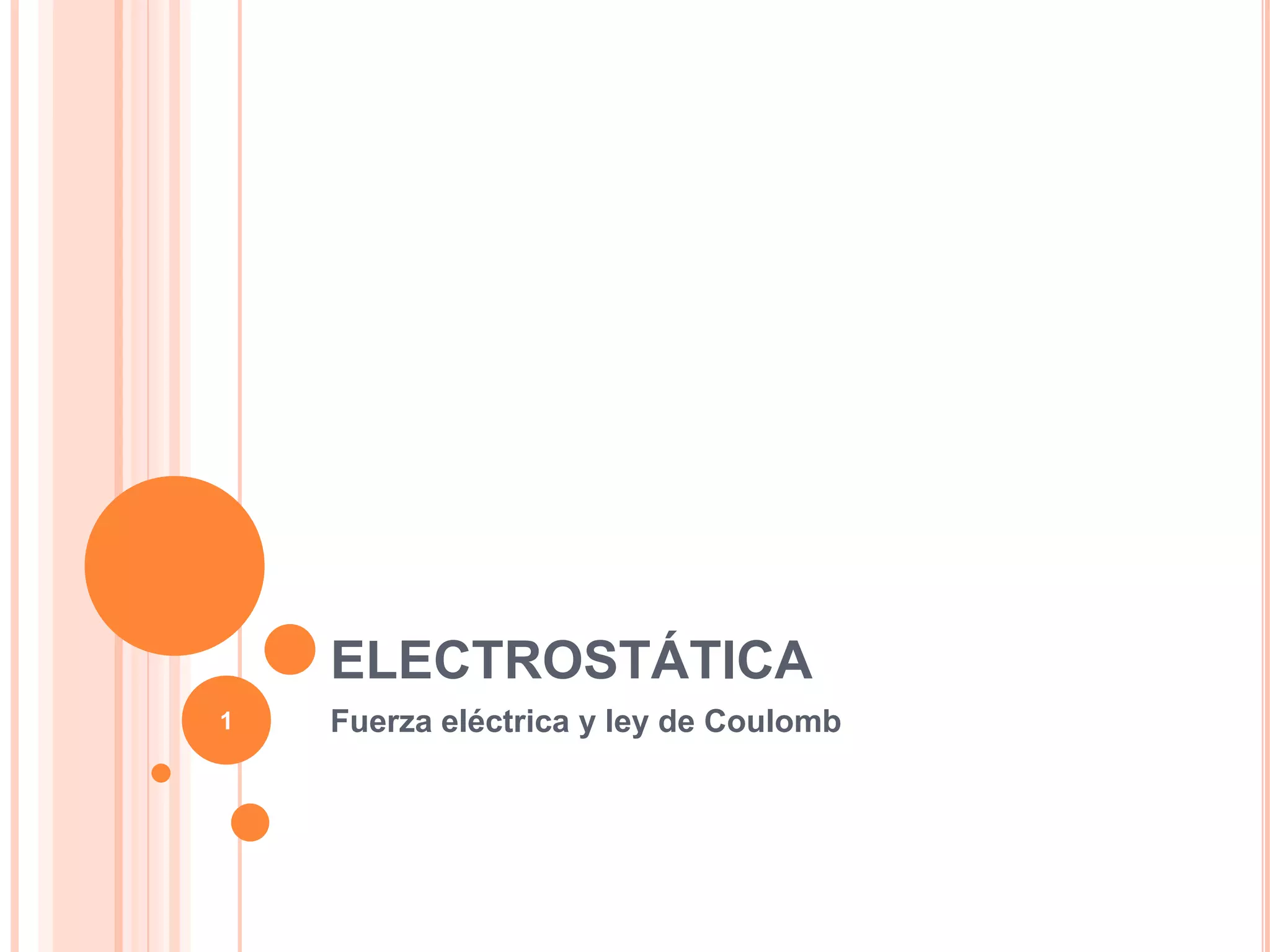

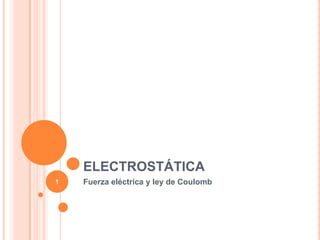

2. FUERZA ELÉCTRICA Y LEY DE COULOMB
Fuerza eléctrica: fuerza de atracción o de
repulsión entre las cargas dependiendo de su
naturaleza (signo) definida por Charles Augustin de
Coulomb (1784),
LEY DE COULOMB
k es la constante de Coulomb igual a 8,9875 109
0 es la permitividad del vacío igual a 8,8542 1012
qQ 1 qQ Q y q son las magnitudes de las cargas eléctricas
F k r 2 r
r 2
4 0 r r es la separación entre las cargas, en metros.
r es un vector unitario que indica la dirección de
la fuerza y va dirigido desde q hacia Q
2
4. FUERZA ELÉCTRICA Y LEY DE COULOMB
Ejemplo: Dos cargas puntuales de 5,0μ C = 5,0 x 10-6 C y
-2,0μ C = -2,0x10-6 C se encuentran separadas una distancia
de 10 cm.
a. Calcular la magnitud de la fuerza eléctrica entre ellas.
b. Esta fuerza, ¿es de atracción o de repulsión?
qQ
F k 2 r 8,9875 109
5,0 x106 C 2,0x106 C 8,98N
0,1m
2
r
R//
a. Por tanto, la magnitud de la fuerza eléctrica entre las
partículas cargadas es 8,98 N .
b. Como una de las cargas es positiva y la otra negativa, la
fuerza eléctrica es de atracción.
4
5. FUERZA ELÉCTRICA Y LEY DE COULOMB
Según la tercera ley de
Newton, si la carga q ejerce
una fuerza sobre la carga Q
(FqQ), esta a su vez ejercerá
una fuerza de igual
magnitud y dirección
contraria sobre q (FQq)
5
6. FUERZA ELÉCTRICA Y LEY DE COULOMB
Si existen varias cargas la
fuerza total o fuerza neta
será la suma vectorial de
las fuerzas individuales.
6
7. FUERZA ELÉCTRICA Y LEY DE COULOMB
Ejemplo: Tres partículas se encuentran ubicadas en las
esquinas de un triángulo rectángulo, como se muestra en la
figura
a. Realicemos un diagrama vectorial de las fuerzas que
actúan sobre la partícula 3.
b. Determinemos la magnitud de la fuerza eléctrica que
ejercen las partículas 1 y 2 sobre la partícula 3, si sus
cargas son: q1 =3μ C, q2 = 3μ C y q3 = -2,0μ C.
7
8. FUERZA ELÉCTRICA Y LEY DE COULOMB
R// Las cargas 1 y 2 son
positivas y la 3 es
negativa, razón por la cual
la fuerza que ejercen las
dos primeras sobre la
tercera es de atracción.
Tomando el origen del
sistema de coordenadas en
la partícula 3, el diagrama
vectorial de fuerzas nos
queda:
8
9. FUERZA ELÉCTRICA Y LEY DE COULOMB
R// La magnitud de la fuerza que la carga 1 ejerce sobre la 3 es:
3 l0-6 C 2 l0-6 C
F13 = 8,9875 109 0, 22 N
0,5m
2
3 l0-6 C 2 l0-6 C
F23 = 8,9875 109 0, 22 N
0,7m
2
La fuerza total sobre la carga 3 es F3 = F13 + F23 como F es
un vector, se tiene que:
F3X = (F13 sen45°) = (0,11N sen45°) = 0,08 N
F3Y = - (F23 cos45°) – (F13 ) = (0,11N cos45° + 0,22N) = - 0,29 N
9
10. FUERZA ELÉCTRICA Y LEY DE COULOMB
E l vector fuerza sobre la partícula 3 es: F3 = 0,08NX - 0,29NY
La magnitud de la fuerza sobre la partícula 3 es:
F3 = (0,08)2 (0,29)2 = 0,3N
10
